工业检修用斜向钢制踏步梯结构设计

这类斜向钢制踏步梯常见于设备检修平台、厂房二层连廊、储罐区操作位以及生产线跨线通道，核心作用是在固定高差之间提供稳定、连续的人员通行路径。相比垂直爬梯，斜梯的行走姿态更接近日常步态，上下过程中双手可兼顾携带小型工具、检测仪表或轻量备件，适合需要频繁巡检、操作阀门、维护电气柜的工况。

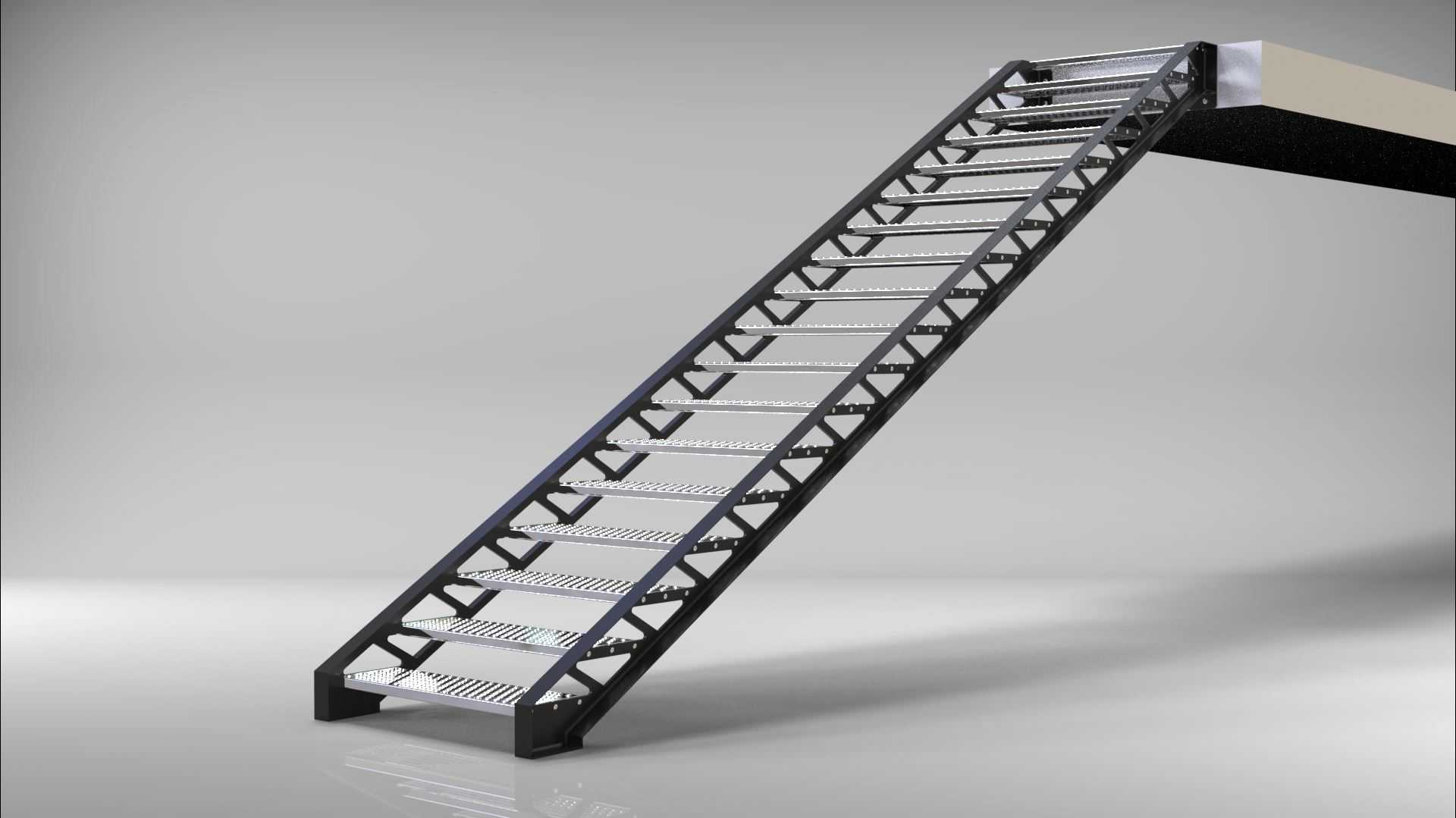

从结构组成看，两侧主梁采用连续折弯或型钢焊接形式，承担踏步载荷并将其传递至上下两端支撑点。踏步表面采用冲孔或格栅式构造，目的不是单纯减重，而是让油污、切屑、积水及时从踏面漏走，降低湿滑环境下的打滑风险。踏步与主梁之间通过满焊或螺栓连接形成整体，每级踏步的前缘位置在模型中保持等距布置，避免因步距忽大忽小造成通行疲劳。

设计时首先要确定的是上下连接点之间的水平投影距离与垂直高差。高差决定梯段倾斜程度，水平跨距则影响主梁长度和根部受力。梯段过陡会降低上下舒适性，过缓又会占用更多地面空间，因此在布置阶段需要结合现场通道宽度、设备检修半径和逃生路线综合取舍。上端通常搭接在平台钢梁或设备预留支座上，下端落在硬化地面并设置防滑垫板，必要时通过地脚螺栓固定，防止使用过程中发生侧向滑移。

主梁截面选型不能只看总重，更要关注跨中挠度与端部连接刚度。人员行走带来的是移动集中载荷，踏步中部、主梁跨中以及上下支撑点附近都会出现反复受力区域。建模时将踏步作为横向约束加入主梁体系，可以更真实反映梯段整体抗扭能力；若两侧主梁之间缺少横向联系，长梯段在偏载通行时容易出现轻微扭动，长期使用后焊缝位置易产生疲劳迹象。

安装边界方面，上端连接面需要与平台边缘留出足够的安全距离，避免人员踏上平台时被侧边设备或管线干涉。下端落点应避开电缆桥架、气动管路和叉车转弯区域，若现场地面存在坡度，还需通过调整垫板或支座高度保证各级踏步水平。梯段侧面若靠近旋转设备、高温管道或带电体，应在对应区段附加防护栏或挡板，这些附加件的安装孔位最好在主梁加工阶段一并预留，减少现场配焊。

三维建模过程中，踏步间距、主梁倾角、上端搭接长度和下端支撑宽度应作为参数化尺寸管理。调整高差时，梯段长度会随之变化，但踏步数量必须重新取整校核，不能简单拉伸模型而保留原有踏步步数。焊缝区域可在工程模型中以简化实体表示，重点表达连接关系与装配空间；对于需要现场拼装的长梯，还应在主梁分段位置设置法兰或拼接板，确保运输单元能够进入厂房门洞并在现场完成对接。

细节上，踏步前缘的耐磨处理、主梁端部的封板以及底部防滑面都会直接影响使用可靠性。模型中把这些边界条件表达清楚，后续出工程图、核算材料清单和指导焊接装配时才能减少反复修改。
