立式商用钢制炭烤炉结构设计方案

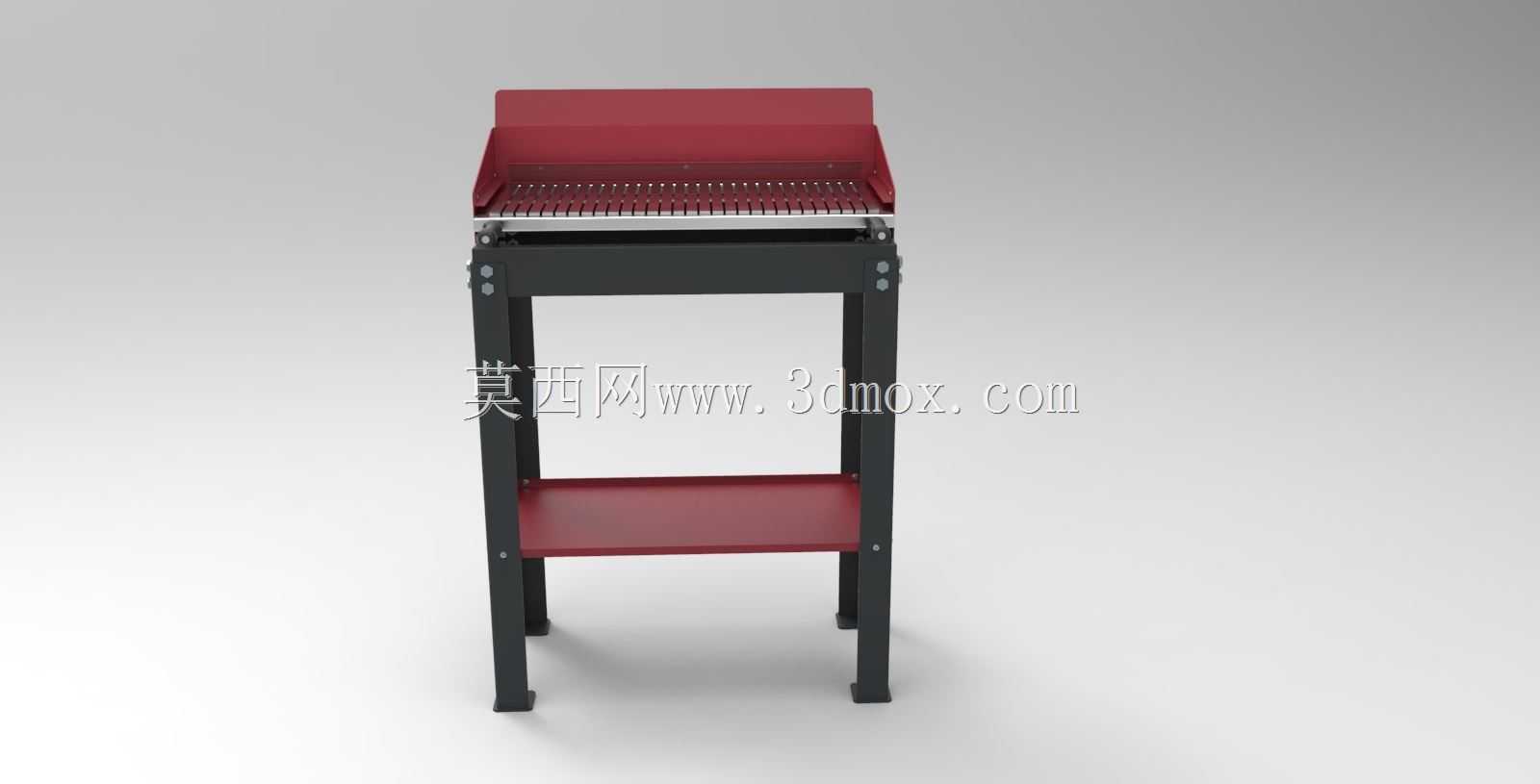

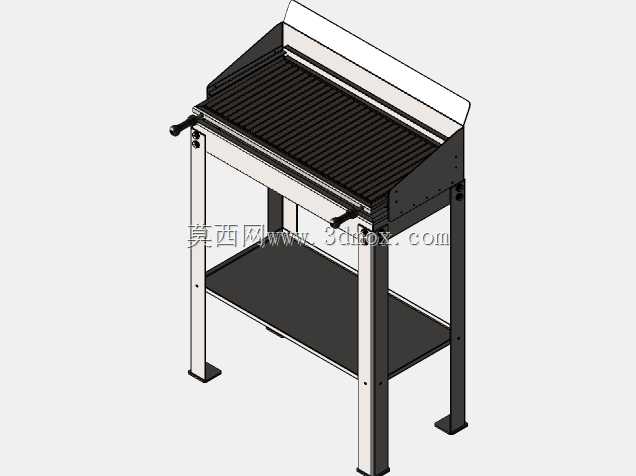

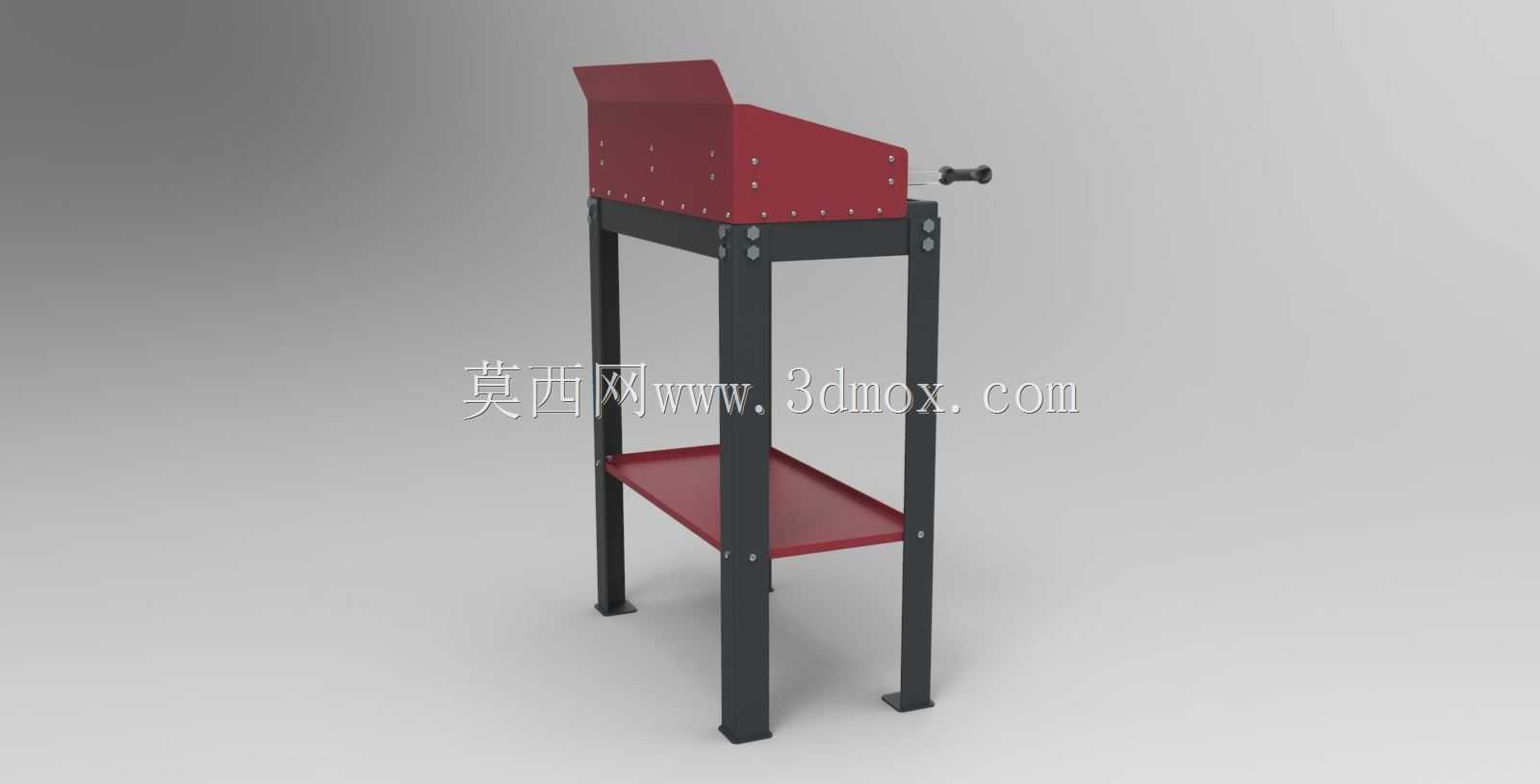

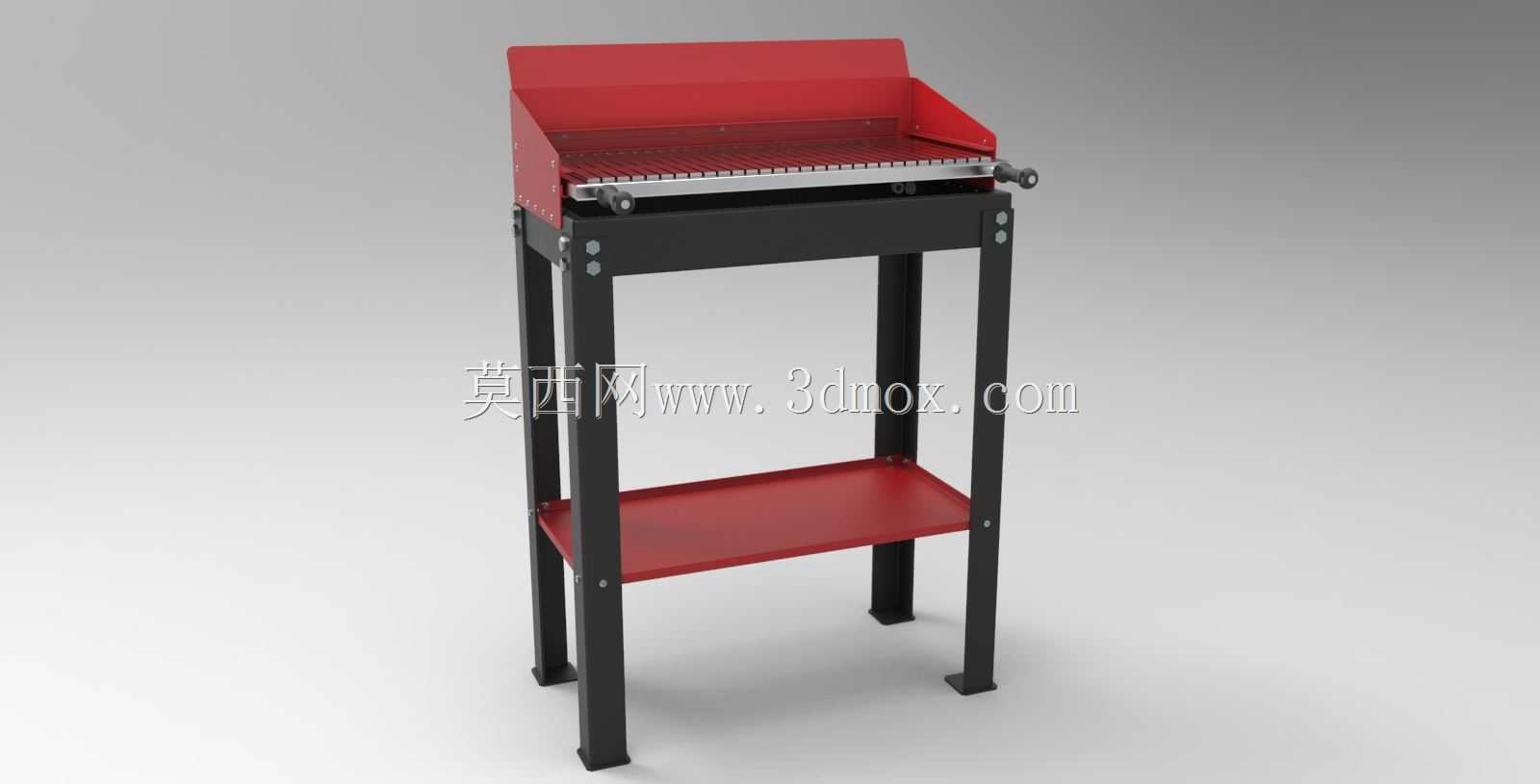

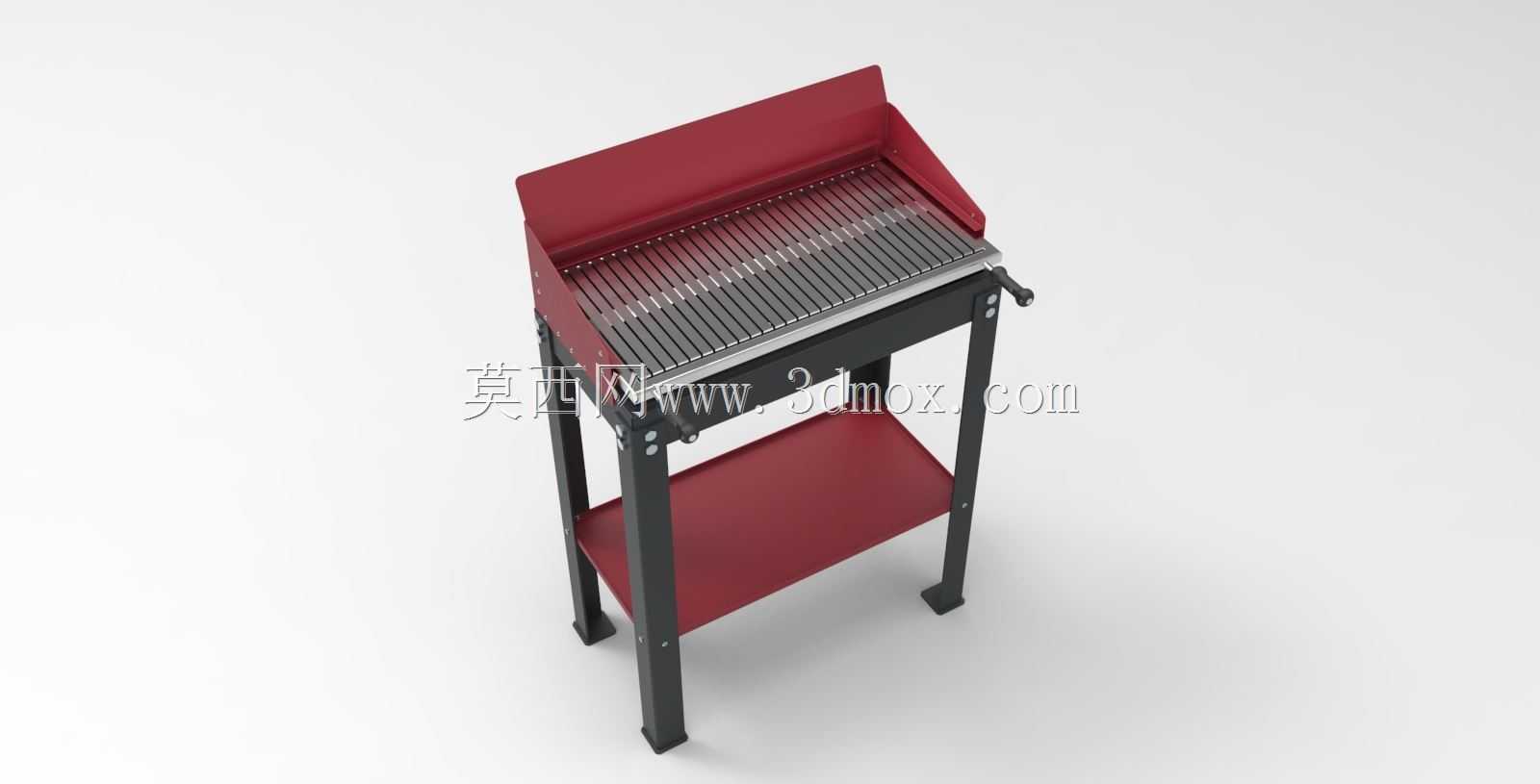

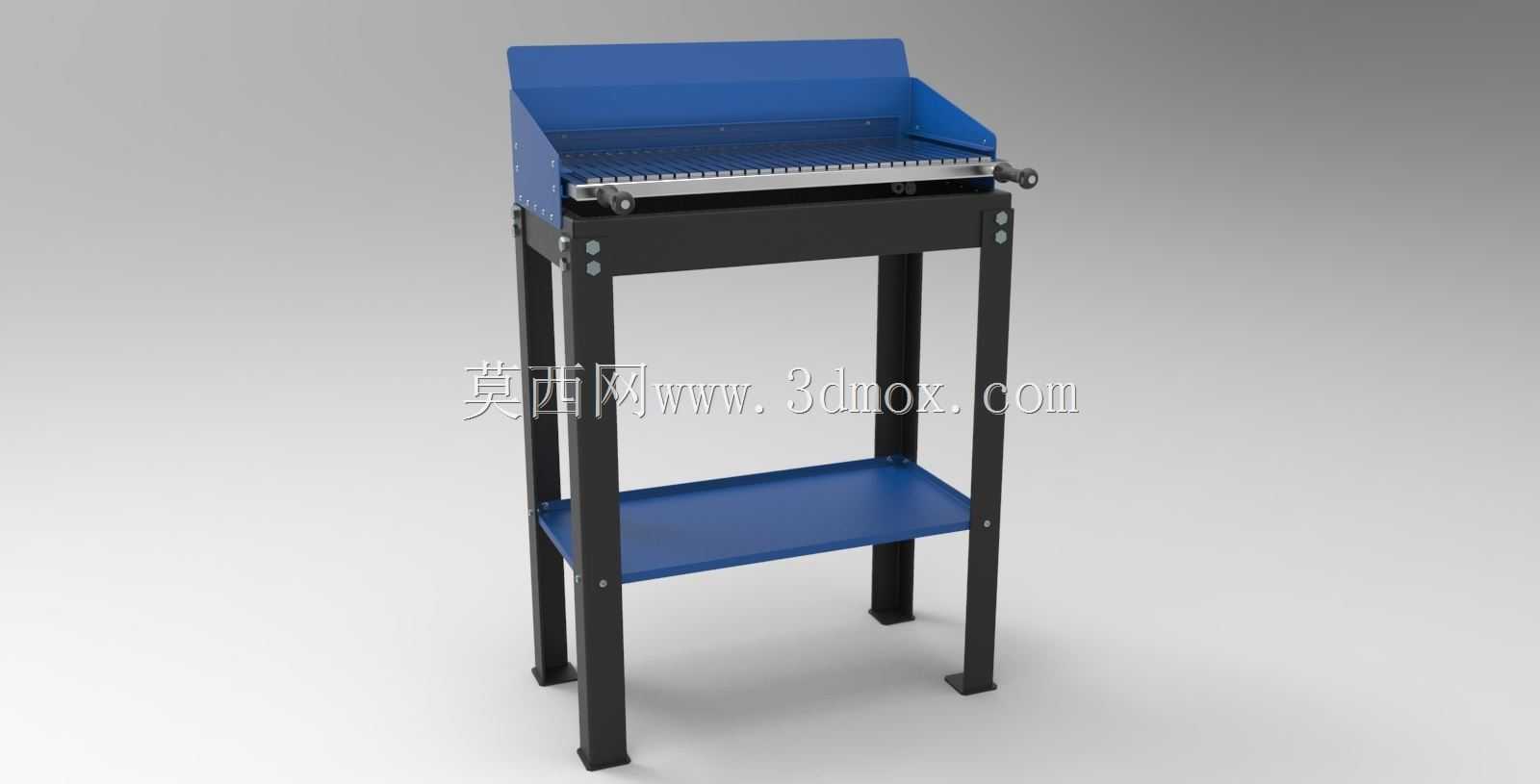

这款立式钢制炭烤炉的结构设计，核心围绕商用户外餐饮场景的高频使用需求展开，整体采用落地式双层置物布局，主体支撑框架为方形钢管焊接成型，四条支腿底部预留可调脚杯安装位，可适配不平整的户外地面，安装时仅需保证支腿底面与支撑面完全贴合即可，无需额外预埋固定结构。烤炉上部的烧烤腔体采用冷轧钢板折弯焊接而成，后侧设置加高挡油背板，既可以阻挡烤制过程中油星外溅，也能引导炭烤产生的烟气向上扩散，避免直扑操作区域；腔体内部的炭槽与烤网为抽拉式结构，两侧伸出的摇把可带动烤网整体翻转，无需手动夹取食材即可完成翻面操作，降低操作人员被高温烫伤的风险。烤网下方设置独立抽拉接灰盘，炭灰可直接落入盘内，日常清洁时直接抽出倾倒即可，无需拆解上部烧烤腔体。框架中部设置整块钢制置物层板，可临时放置待烤食材、调料容器或烧烤工具，层板与支腿采用螺栓紧固连接，运输过程中可完全拆解，单包尺寸可适配常规小型货运车辆的装载空间。从安装边界来看，设备整体占地宽度控制在八十厘米级范围，深度约六十厘米，操作侧需预留至少四十厘米的站立操作空间，后侧与易燃围挡需保持三十厘米以上的安全间距，避免高温壳体引燃周边物品。结构设计阶段充分考虑钢制件的热变形特性，所有受热钢板的折弯处均预留工艺释放槽，长期高温使用下不会出现明显的翘曲变形；支腿与上部炉体的连接位置设置加强角片，可承受满载食材与木炭状态下的竖向载荷，日常挪动时不会出现框架开焊问题。烤炉两侧的摇把转轴采用耐高温石墨衬套，无需频繁加注润滑油即可在高温环境下长期转动，避免油污滴落污染食材。整体结构无复杂传动部件，所有易损件均为标准紧固件，后期维护更换成本极低，既适合固定门店的外摆烧烤区使用，也可适配流动摆摊、户外团建等临时餐饮场景的使用需求。
