新中式回纹装饰窗檐结构设计

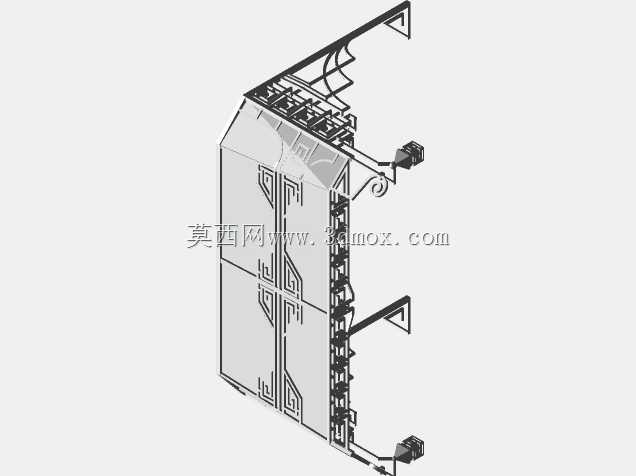

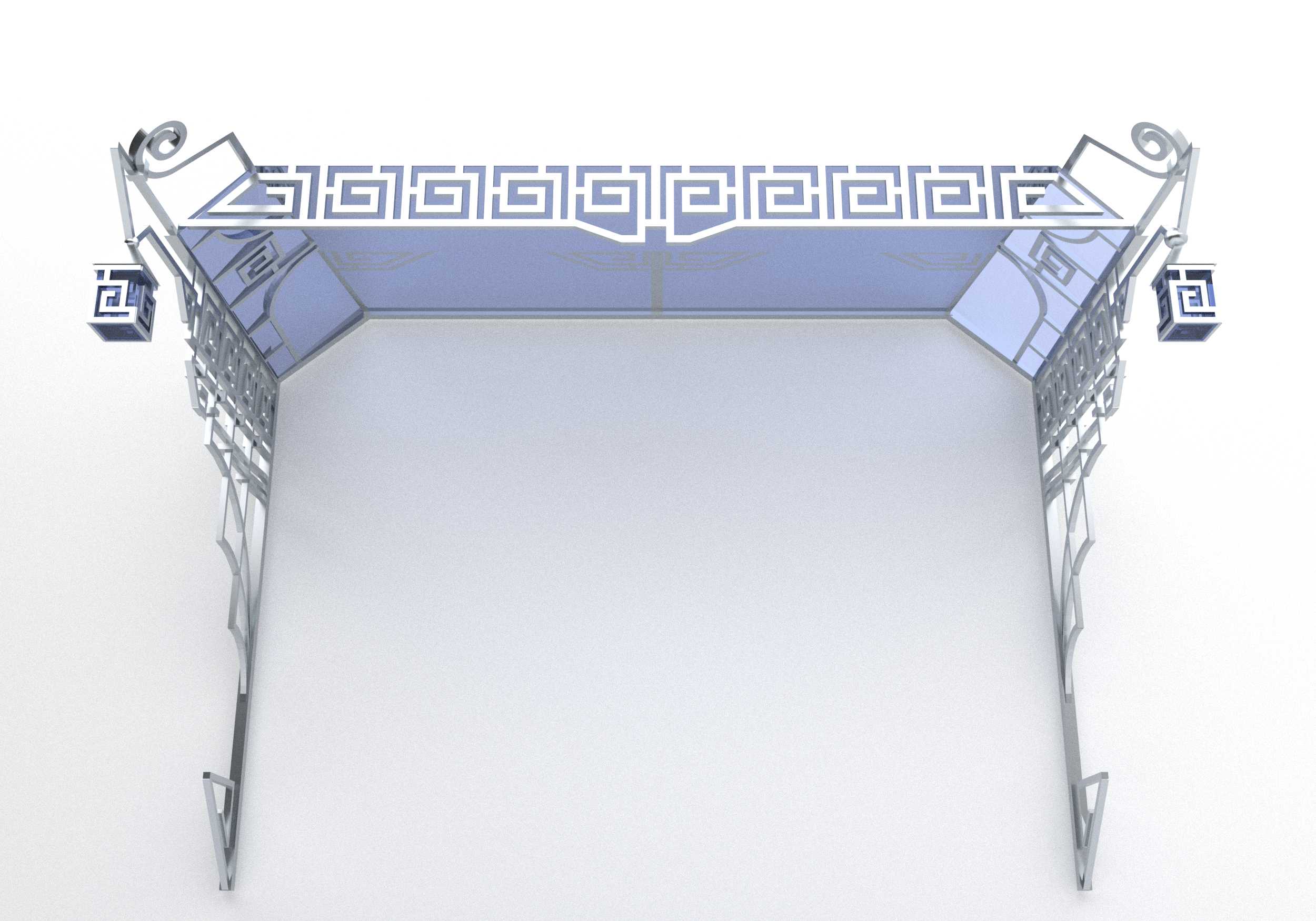

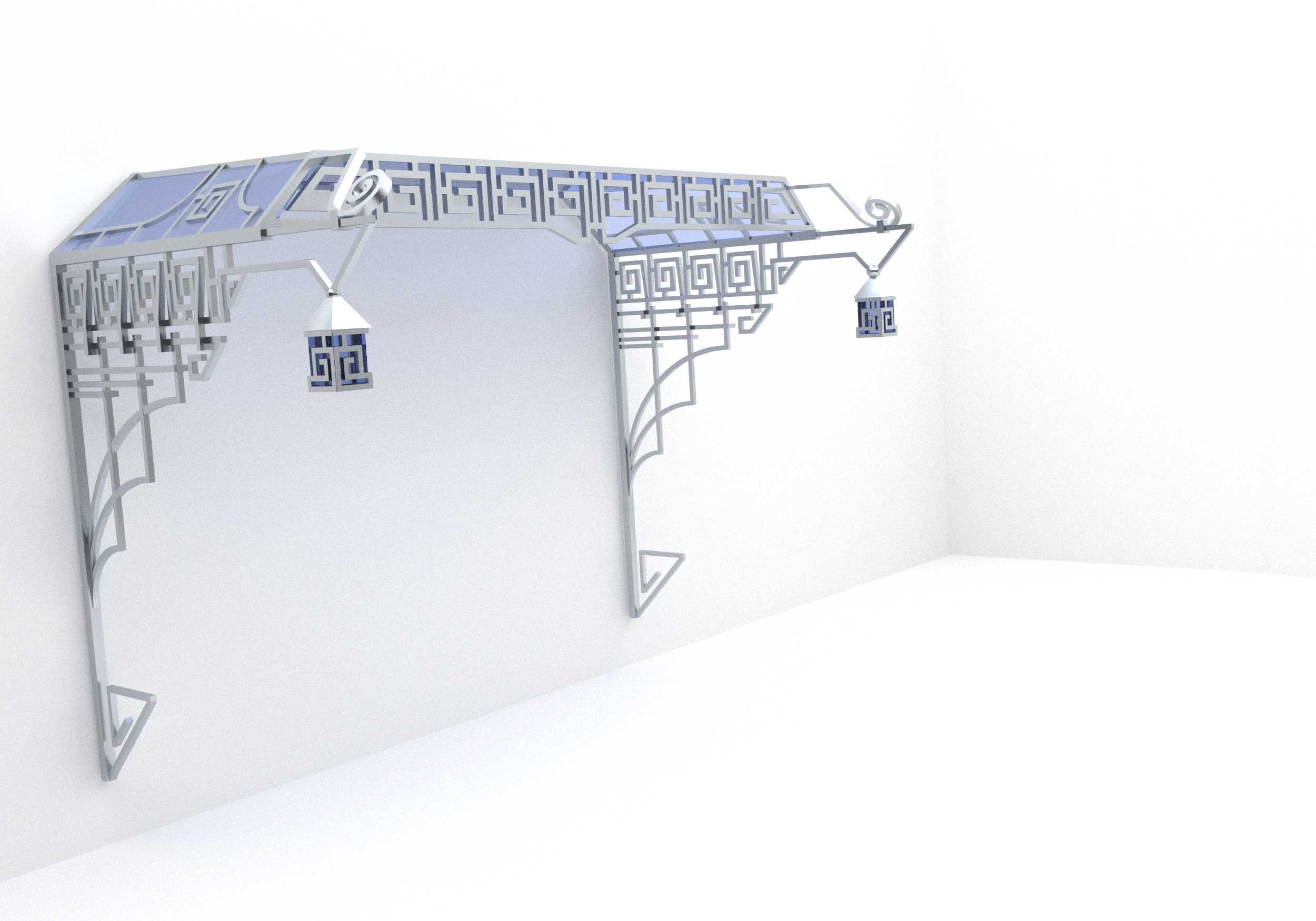

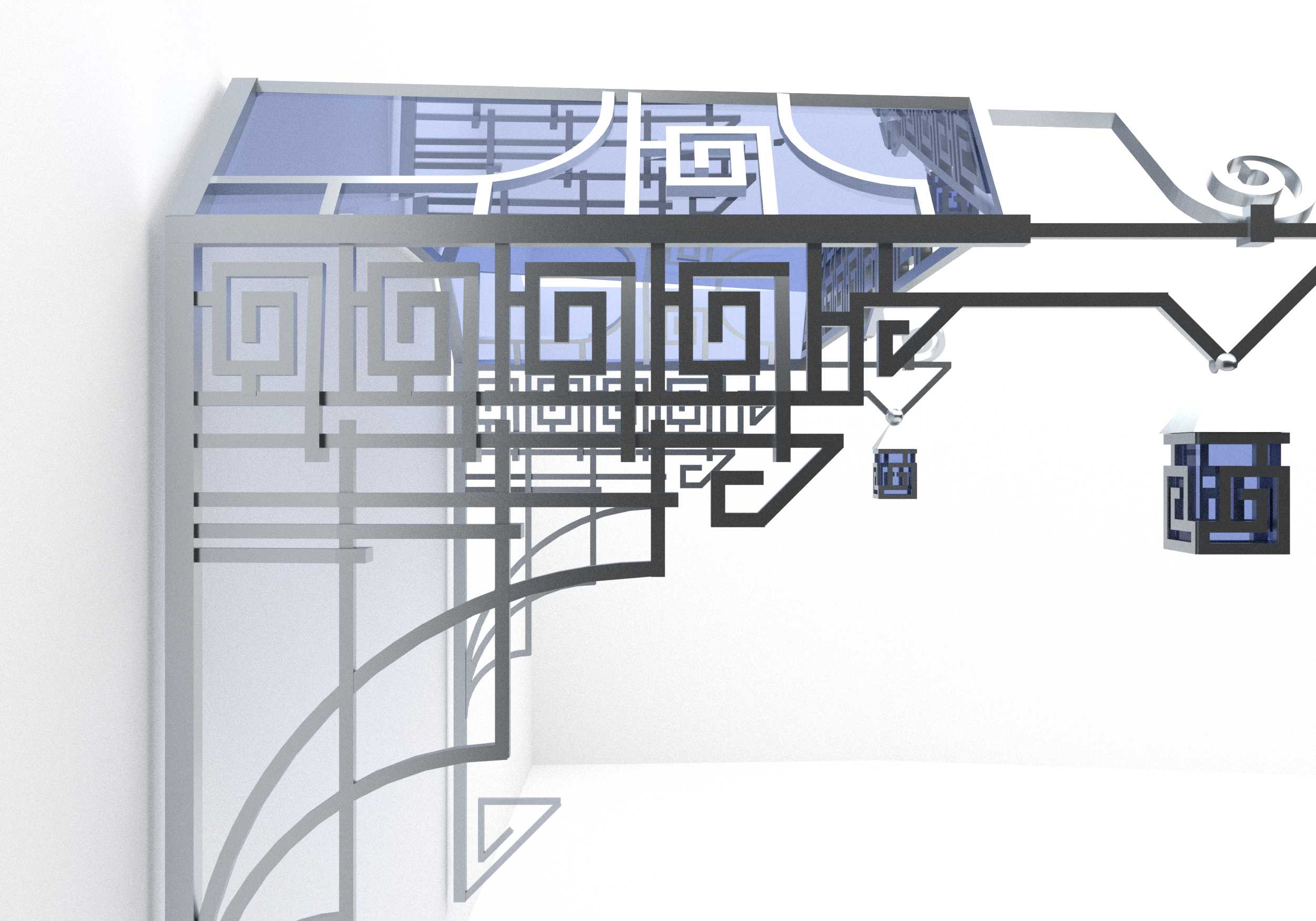

这款窗檐构件的设计核心，是将传统中式回纹装饰元素与户外窗部的实用防护、遮阳功能结合，整体采用悬挑式安装结构，直接固定于窗洞外侧的建筑墙体上，不需要额外在地面设置支撑立柱，不会占用窗下的人行或摆放空间。从结构受力层面来看，两侧的斜向支撑托架是核心传力部件，上部的水平檐架承担自身板材重量与外部雨雪荷载，荷载通过两侧托架传递至墙体锚固点，建模过程中特意将托架的弯折轮廓与装饰纹样做了一体化处理，没有额外焊接独立装饰片，既减少了户外环境下的焊缝锈蚀风险，也让整体线条更连贯流畅。檐面采用分格拼接的平板结构，预留了均匀的拼接缝，既可以嵌入透光的耐力板实现柔和的漫射遮阳效果，也可以更换为金属平板实现完全挡雨，分格的尺寸刚好和檐架上的连续回纹纹样对齐，保证视觉上的规整度。檐架下沿预留了两个装饰挂点，可配套悬挂同纹样的中式装饰吊灯，挂点内部做了隐藏的走线孔位，灯具线路可以顺着檐架内腔、托架侧边走到墙体预埋的接线端，不会明线外露破坏装饰整体性。构件的安装边界需要在前期建模阶段就和建筑窗洞尺寸做匹配校核：整体悬挑宽度控制在不会完全遮挡窗户自然采光的范围，两侧托架的固定孔位要避开墙体内部的钢筋与管线排布区，檐体整体安装完成后的下沿高度要高于窗扇完全向外开启的最大轨迹，避免窗扇开启时和檐架发生磕碰。回纹纹样的线条做了等宽处理，所有转角处均做了小圆角过渡，没有尖锐的内角，一方面降低了激光切割或者冲压加工时的应力集中问题，另一方面也减少了户外使用过程中积灰、积留雨水的死角，后期清洁维护更方便。这类构件多用于中式合院、临街商铺、复古风格住宅的外窗位置，除了基础的遮阳挡雨作用，也能作为建筑外立面的装饰元素，和整体建筑风格形成呼应，建模时所有的安装孔位、构件拼接位都做了参数化预留，可以根据不同窗洞的宽度调整檐架的总长度，纹样也可以随长度做等距延伸，不需要重新调整整体结构比例。
