双坡悬挑木质门头雨棚结构

该构件为双坡悬挑式木质门头雨棚，主要用于庭院入口、商铺门脸、民宿门楼或景观连廊的端部，承担遮阳挡雨与立面装饰的双重作用。整体采用外露木构架形式，不设封闭吊顶，椽条、斜撑、立柱与屋面板的连接关系直接可见，因此建模时对构件交接处的贴合度、轮廓连续性和装配逻辑要求较高。

结构受力路径比较清晰：屋面荷载先由横向铺板传递给两侧椽条，再经椽条汇集到悬挑梁与立柱节点，斜向牛腿承担主要的抗弯和抗剪作用，底部立柱则将剩余荷载传至墙体或地面基座。设计中没有采用复杂金属连接件，而是通过木构件自身的搭接、刻口和曲线托臂形成支撑，这就要求在三维环境中反复核对各杆件的角度、切口深度和干涉情况。

从外形看，屋面为不对称双坡布置，一侧坡长较短，另一侧向外延伸较长，悬挑感更强。铺板沿坡面连续排列，板缝方向与椽条走向垂直，边缘留出整齐封边。支撑牛腿采用曲线外轮廓，既减轻了纯直撑的笨重感，也保留了传统木作门头的装饰特征。柱脚做了收分和线脚处理，落地位置略宽，可与预埋基座或石墩配合安装。

建模时需要先确定屋脊线、檐口线和立柱中心线，再反推斜撑与椽条的空间角度。屋面坡度直接决定铺板长度、牛腿倾斜方向以及立柱高度，若坡度过陡，会增加迎风面并使端部过高；若过缓，则排水不利且悬挑视觉偏弱。牛腿与主梁、立柱之间的节点应避免简单穿插，需按实际木作做法预留刻槽和承压面，这样在后续出工程图或拆解加工件时才能直接使用。

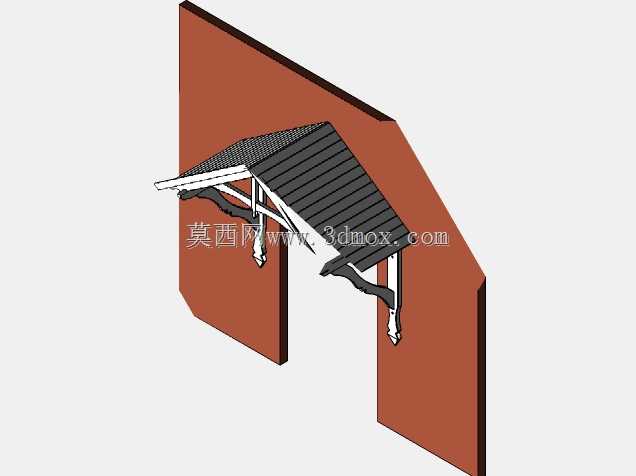

安装边界方面，后侧需依托墙体或门垛固定，两个立柱中心距决定门洞可用宽度，悬挑长度则影响前方通行净空。柱脚位置应避开门扇开启轨迹，檐口高度需满足人员通行和门头照明安装要求。屋面板外侧应预留滴水边，防止雨水沿板底回流至木构件端面。若用于户外场景，后续还可在木材端面、节点缝隙和外露切口处补充防腐、防水构造层。

对于结构设计人员，该模型可用于校验木构件角度、节点碰撞和装配顺序；对于加工或选型人员，可据此提取椽条、牛腿、立柱和铺板的外形尺寸，进一步细化连接件与表面处理方案。整体结构虽不复杂，但杆件多、角度关系多，适合作为木结构门头、雨棚及装饰入口类项目的基础参考构件。
