商用玻璃门长拉手结构设计方案

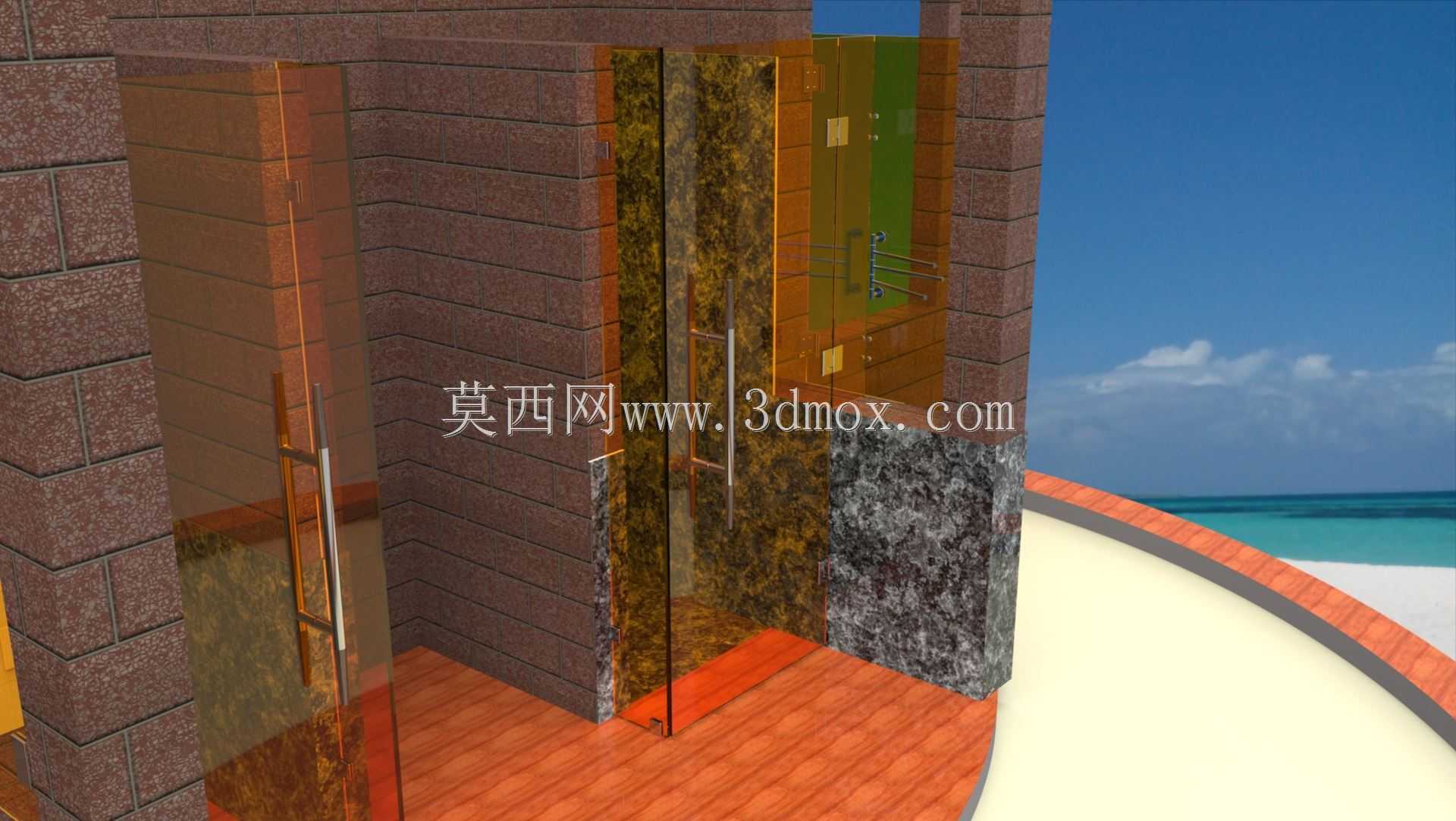

这款玻璃门拉手的建模工作，最初是从商业空间的卫浴隔断项目切入的。在做商场公共卫生间、酒店淋浴间隔断的五金选型时，常规小尺寸拉手经常出现两个问题：一是湿手状态下握持受力面不足，推拉门容易打滑；二是薄钢化玻璃的安装孔位如果离边缘过近，长期受侧向力容易出现应力崩边。建模时最先确定的不是外观造型，而是安装边界的硬约束：适配10mm到12mm厚度的钢化玻璃，安装孔中心距玻璃裁切边缘必须预留至少45mm的安全距离，两个固定脚的中心距按照常用淋浴门的开门幅度，设定在400mm到450mm区间，保证成年人站立时手臂自然下垂即可握持，不需要刻意抬臂或者俯身。

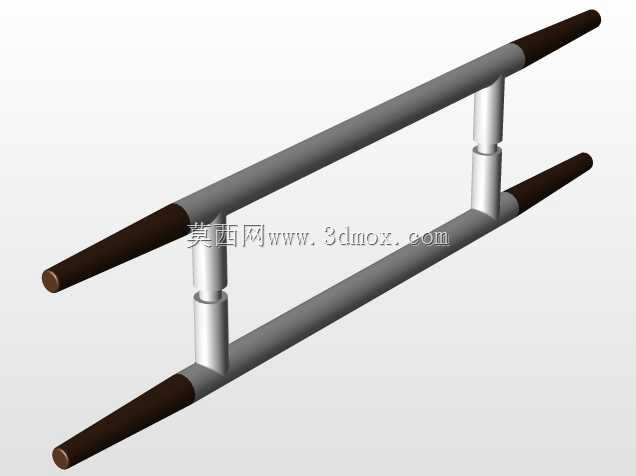

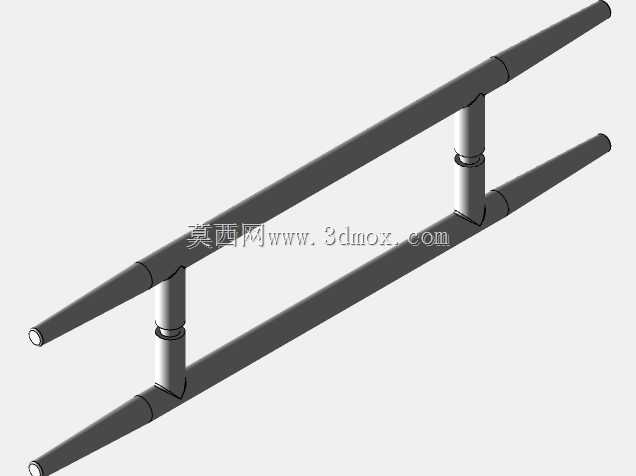

从功能特性上看，这款拉手采用贯穿式对锁固定结构，两侧的握持管通过内六角螺丝与玻璃另一侧的固定座拉紧，固定座与玻璃接触面之间预留了1.5mm厚的尼龙垫片槽，装配时垫片可以完全填充金属与玻璃之间的间隙，既避免硬接触划伤玻璃表面，也能抵消日常开关门产生的振动，防止长期使用后螺丝松动。握持部分选用圆管截面而非异形截面，一方面是圆管的折弯、焊接、表面抛光工艺更成熟，批量加工的良率更高；另一方面圆管没有棱角，人员在狭窄的卫浴空间内进出时，即使磕碰也不会产生尖锐碰撞伤害，符合公共空间的安全设计要求。

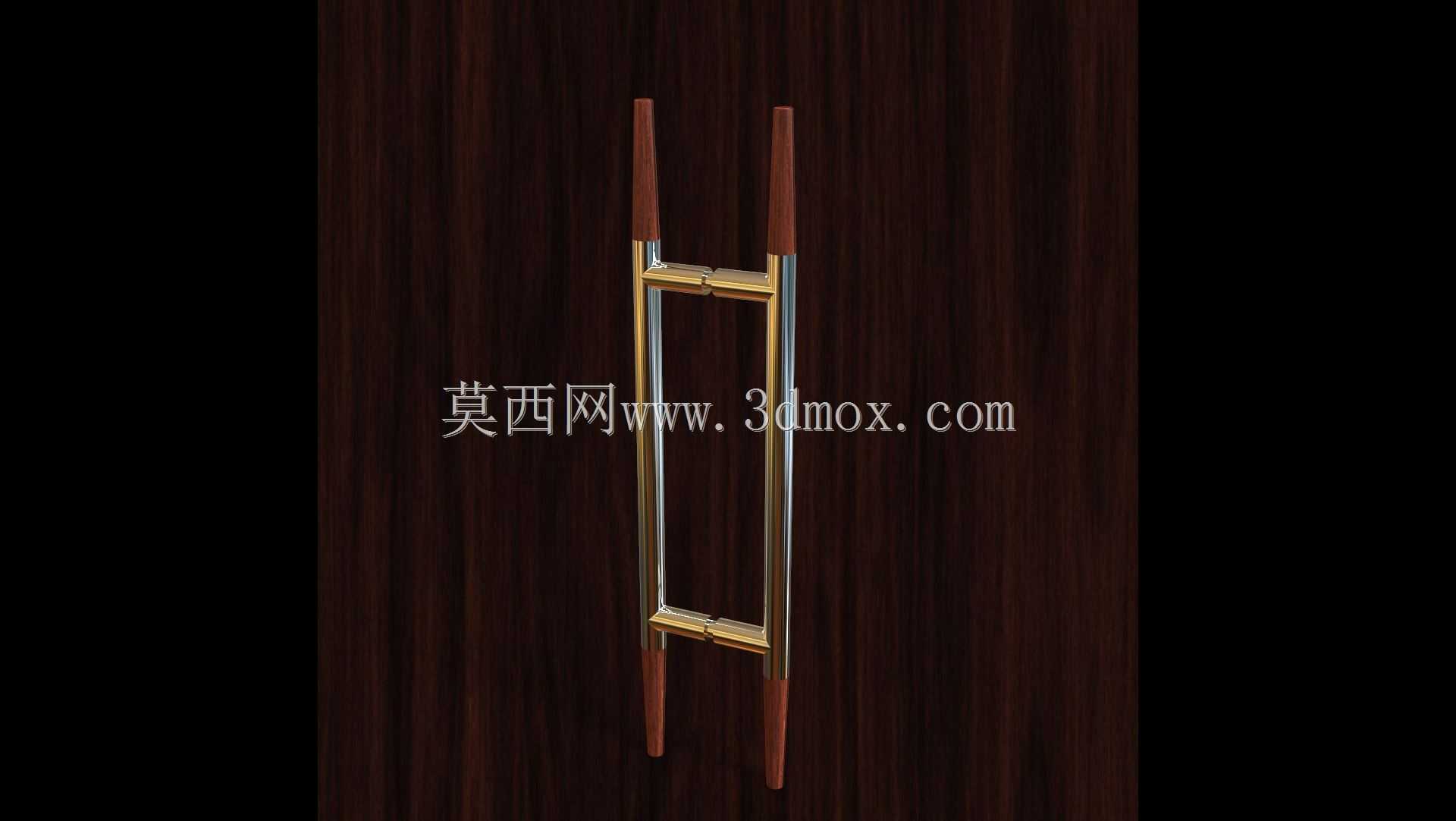

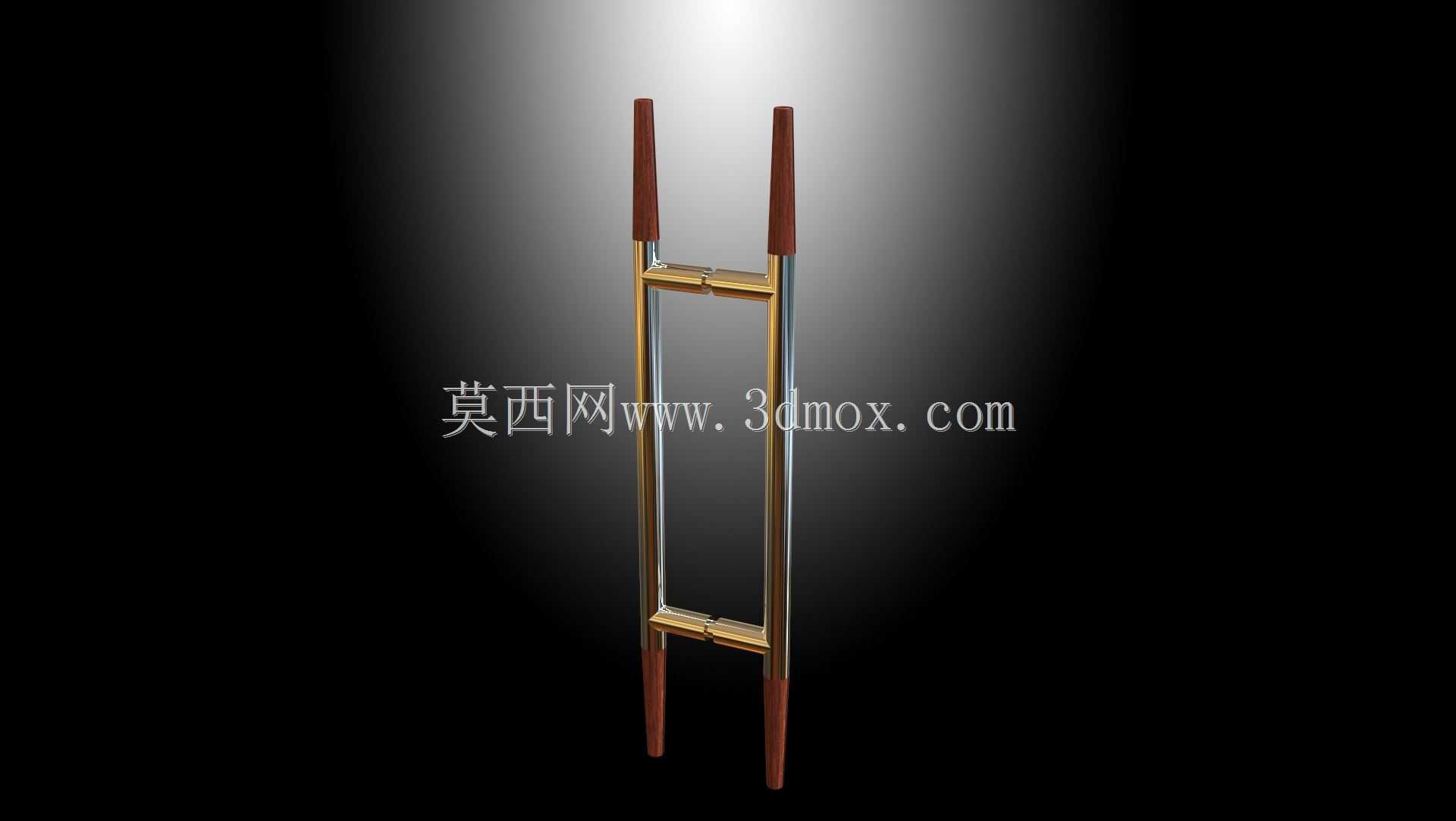

设计思路上没有做过多冗余的装饰造型，整体走极简的直线条风格，管身直径设定为32mm，这个尺寸刚好匹配成年人手掌的握持围度，握感饱满不会过细硌手，也不会过粗导致抓握费力。拉手的两端固定座做了下沉式台阶处理，装配后固定螺丝完全隐藏在台阶内部，外表面看不到任何外露的紧固件，既提升了整体外观的整洁度，也避免卫浴环境下的水渍、沐浴露残留堆积在螺丝缝隙里，降低后期清洁维护的难度。

从实际应用场景延伸，这款拉手的结构不止适用于淋浴隔断，调整固定脚的中心距和管长之后，同样可以用于办公室玻璃隔墙、商铺无框玻璃地弹门、展示柜玻璃门。针对不同场景的承重需求，建模时还预留了参数化调整接口：如果是用于高度超过2.2米的重型地弹门，可以将管身壁厚从1.0mm提升到1.5mm，固定座的连接螺杆从M6升级到M8，不需要改动整体外观造型，就能大幅提升整体结构强度，适配更高频率的开关门使用需求。整个模型的装配关系完全按照实际加工工艺搭建，管身与固定座的焊接位置预留了焊后打磨的余量，对锁螺丝的行程、垫片的压缩量都做了干涉检查，导出的结构可以直接用于五金件的开模与打样验证。
