minifix连接烘干木材用微型修复模板

这套微型修复模板主要面向家具维修、木制品现场修复和小型木工装配场景，用于在minifix连接件安装前对木材局部进行定位、承托和烘干辅助。实际使用中，木材磕碰、孔位松旷或连接件周边纤维受潮后，直接拧入偏心件往往会出现偏斜、握钉力不足或二次开裂，模板通过稳定的平面基准和中心导向结构，把修复区域限制在可控范围内，使加热、注胶、钻孔或重新预埋的动作具有一致的边界。

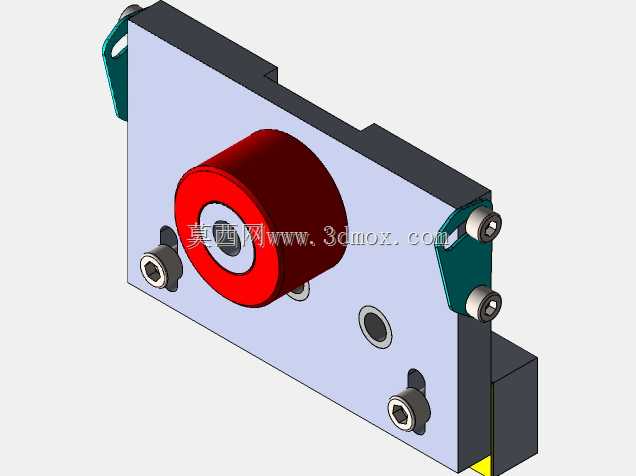

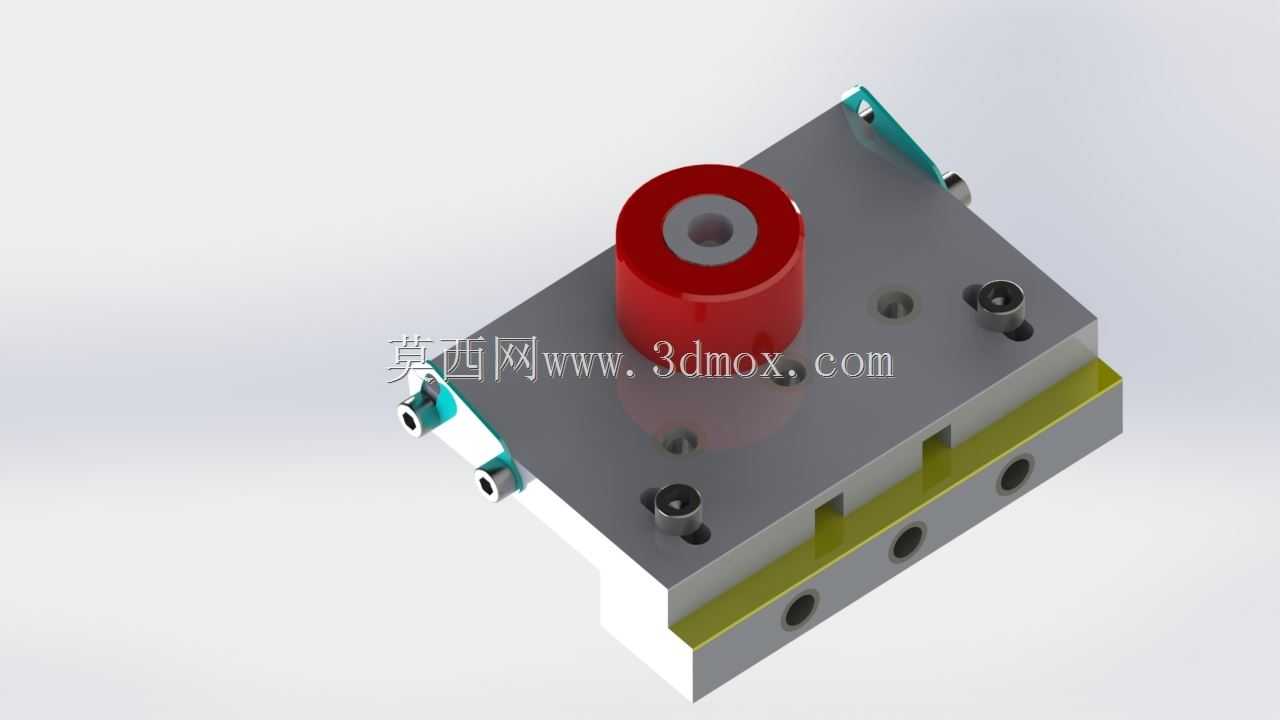

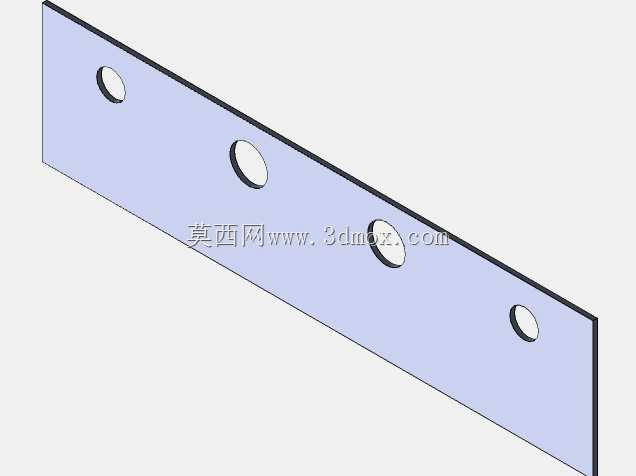

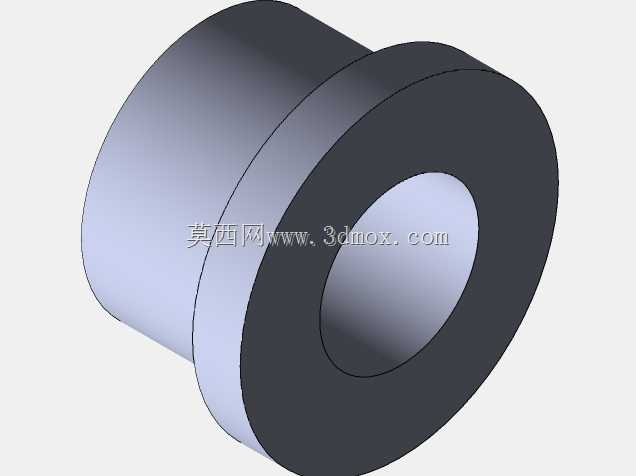

结构上采用分层板式主体，下层为矩形基座，中层设置侧向定位边和黄色限位条，上层为带孔工作面板，顶部红色圆柱套构成主要导向入口。基座四周布置沉头螺钉孔，用于层板之间的固定；侧面预留通孔，可配合销钉、螺栓或快速夹将模板锁定在待修工件上。红色圆柱套的内孔与minifix连接杆或修复钻头形成导向关系，外圆则提供加热罩、注胶嘴或定位套的安装基准，避免手工修孔时入口扩大。

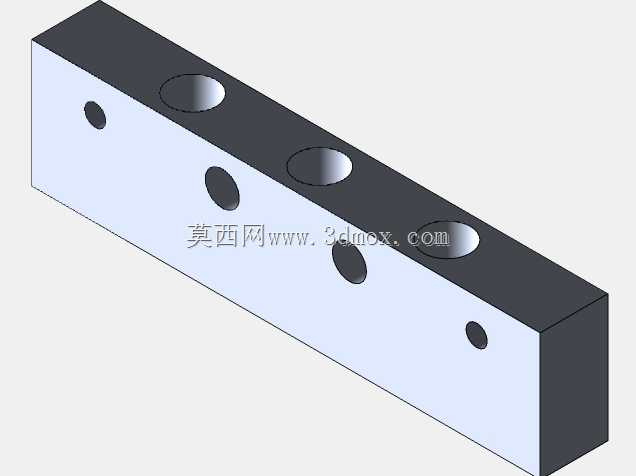

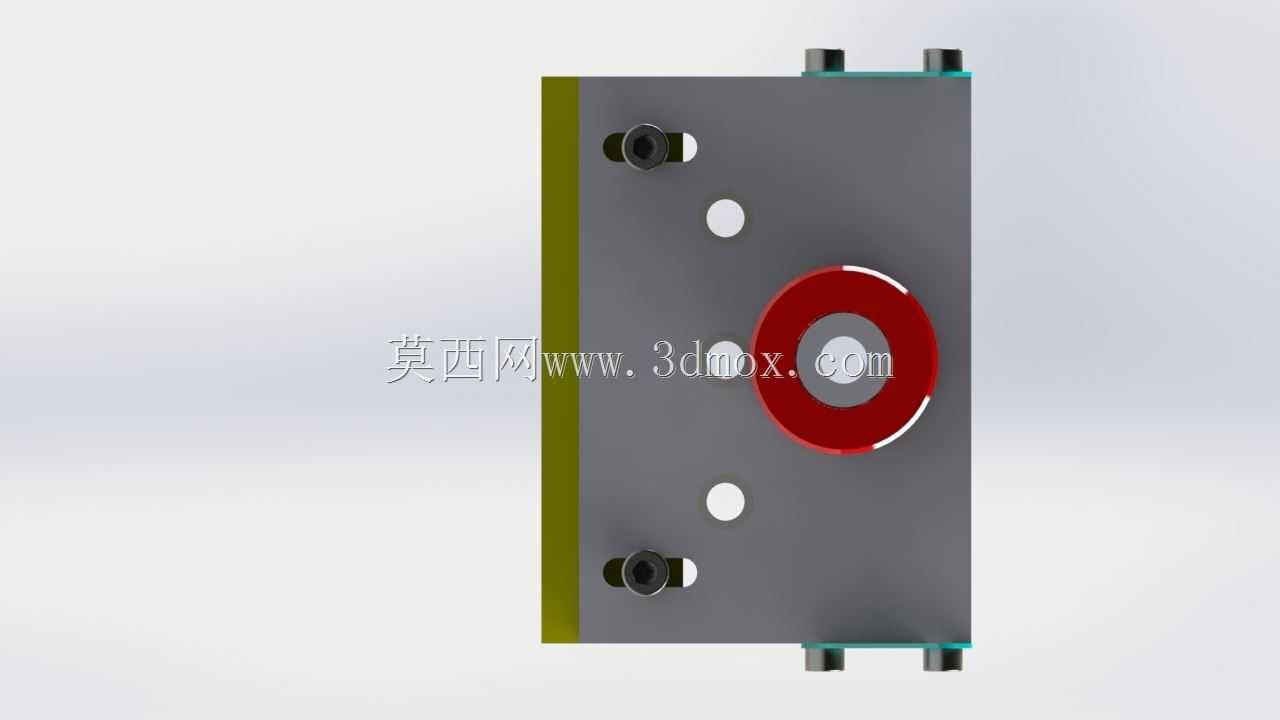

设计思路偏向小空间作业。模板整体轮廓紧凑，能够放在柜门、侧板、抽屉面板等狭窄区域，不需要大型夹具即可完成定位。上层板的多个小孔可作为观察孔、排气孔或备用定位孔，便于确认木材表面位置、排出胶液气体，以及在不同修复方向上切换固定点。中层黄色限位条形成台阶面，贴合木材边缘后可限制模板滑移；侧向青绿色压块则承担辅助压紧功能，使模板在受力时不翘起。

从安装边界看，下层基座提供主要支撑面，适合放置在平整木面或工作台上；若工件表面有轻微弧度，可通过侧面螺栓调整压紧点。顶部圆柱套高度决定了钻头或加热工具的导入深度，实际选型时需要结合木材厚度、minifix预埋螺母长度以及修复胶层厚度核对。面板上的螺钉孔位置避开了中央作业区，既保证层板连接刚性，又不会干涉中心孔加工。

在功能特性方面，该模板不是单纯的钻孔模，而是兼顾定位、夹持、修复导向和局部烘干承托的组合工装。顶部圆柱可作为热风导管或加热头的对中接口，使热量集中在连接件孔位周围；中层台阶面控制模板与木材的贴合间隙，防止胶液外溢到非修复区；下层实体基座则在加压固化时提供背部支撑，减少木材凹陷。对于需要反复修复同类孔位的工位，这种结构能够显著降低对操作者手感的依赖，使孔位同轴度、边缘完整性和修复深度更稳定。

建模时需要重点保证中央导向孔与下层基准面的垂直度，各层板之间的定位销孔应具有互换性，红色圆柱套与面板安装孔的配合不宜过松，否则会影响导向精度。侧面固定结构要留出工具操作空间，底部支撑面应避免开设过多缺口，以保证在木材表面受压时不产生局部压痕。整体结构虽小，但涵盖了基准建立、导向、限位、压紧和辅助作业接口，适合作为微型木工修复工装的设计参考。
