工业用齿状轮廓测量靠模板

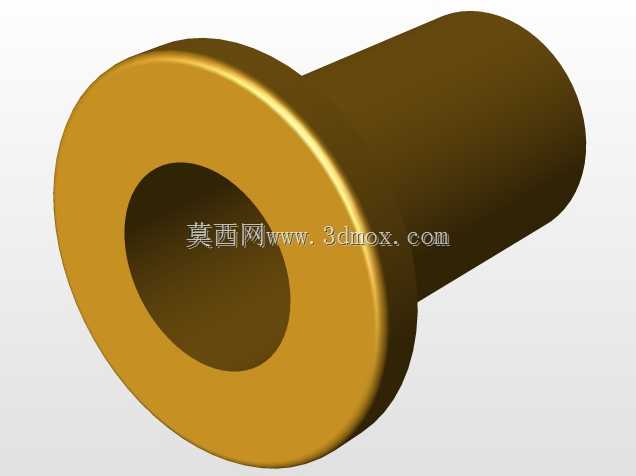

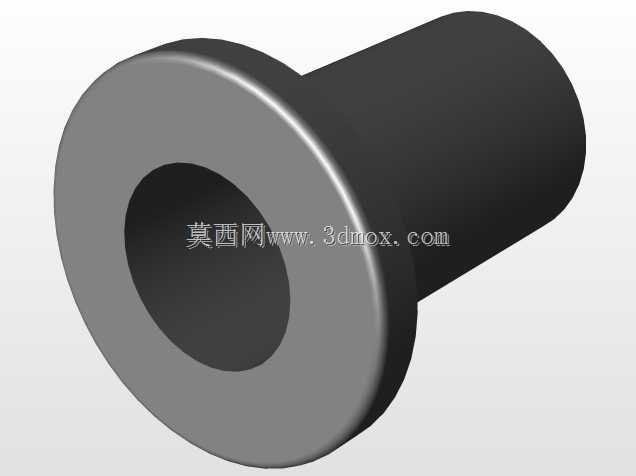

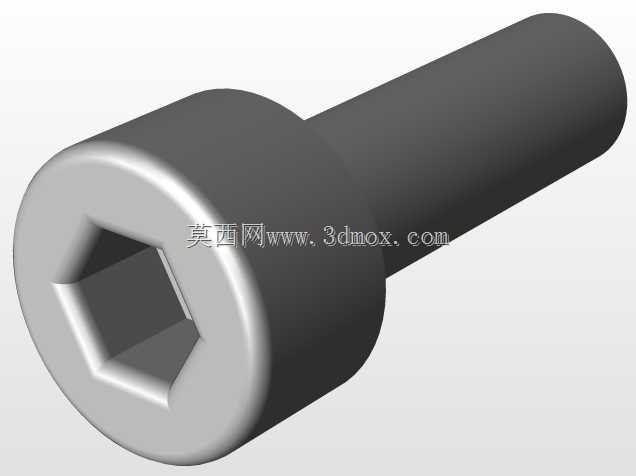

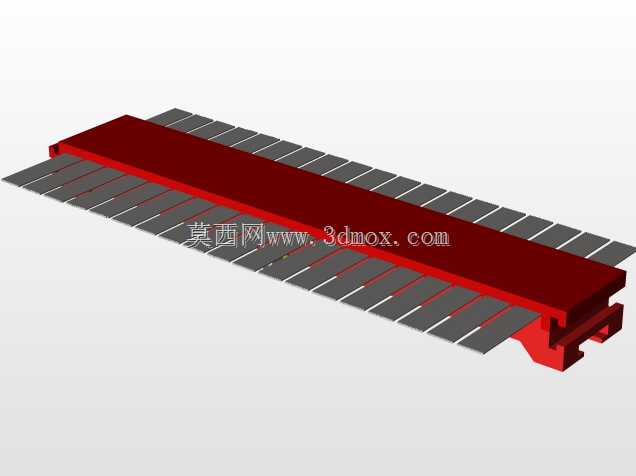

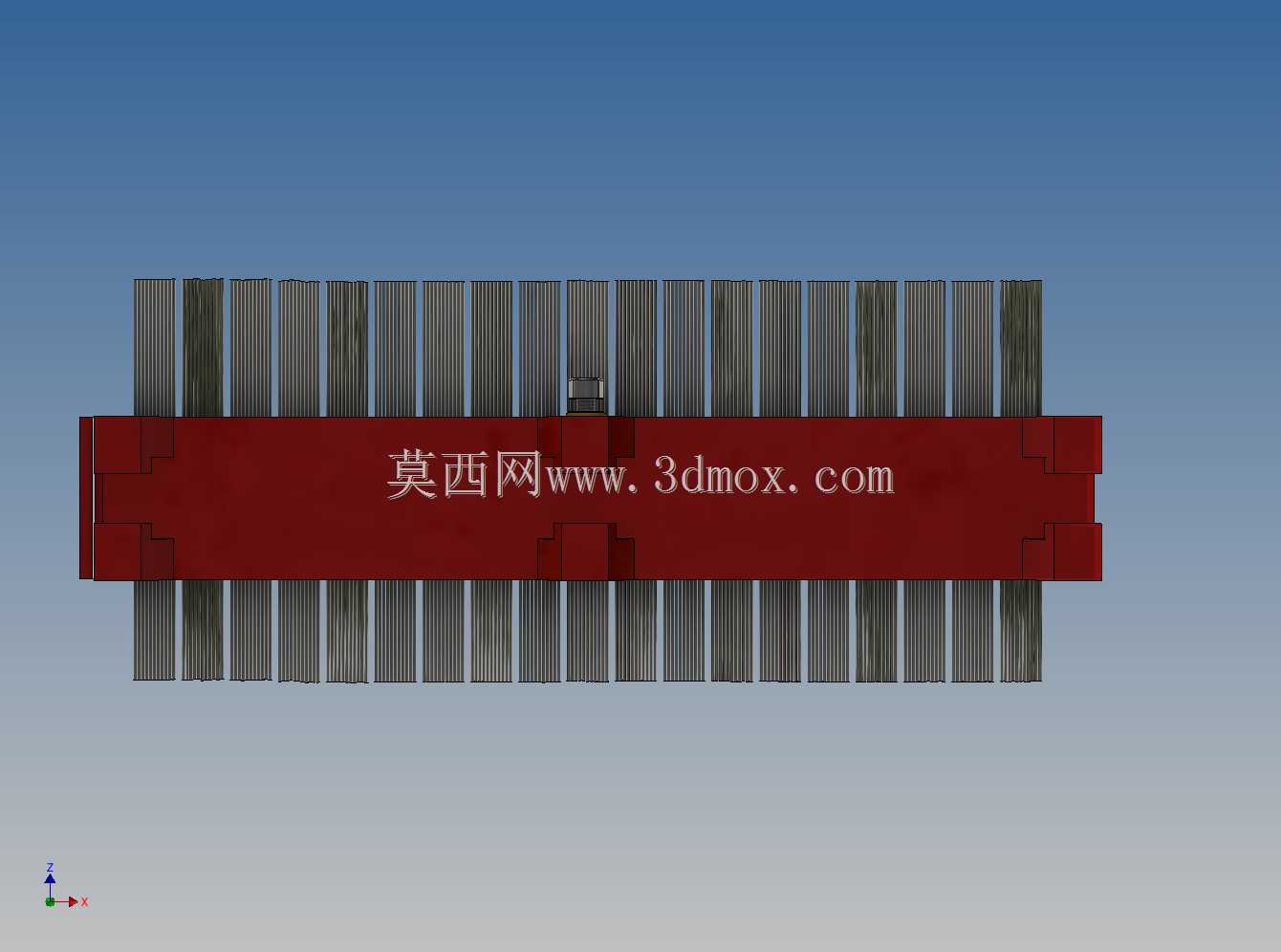

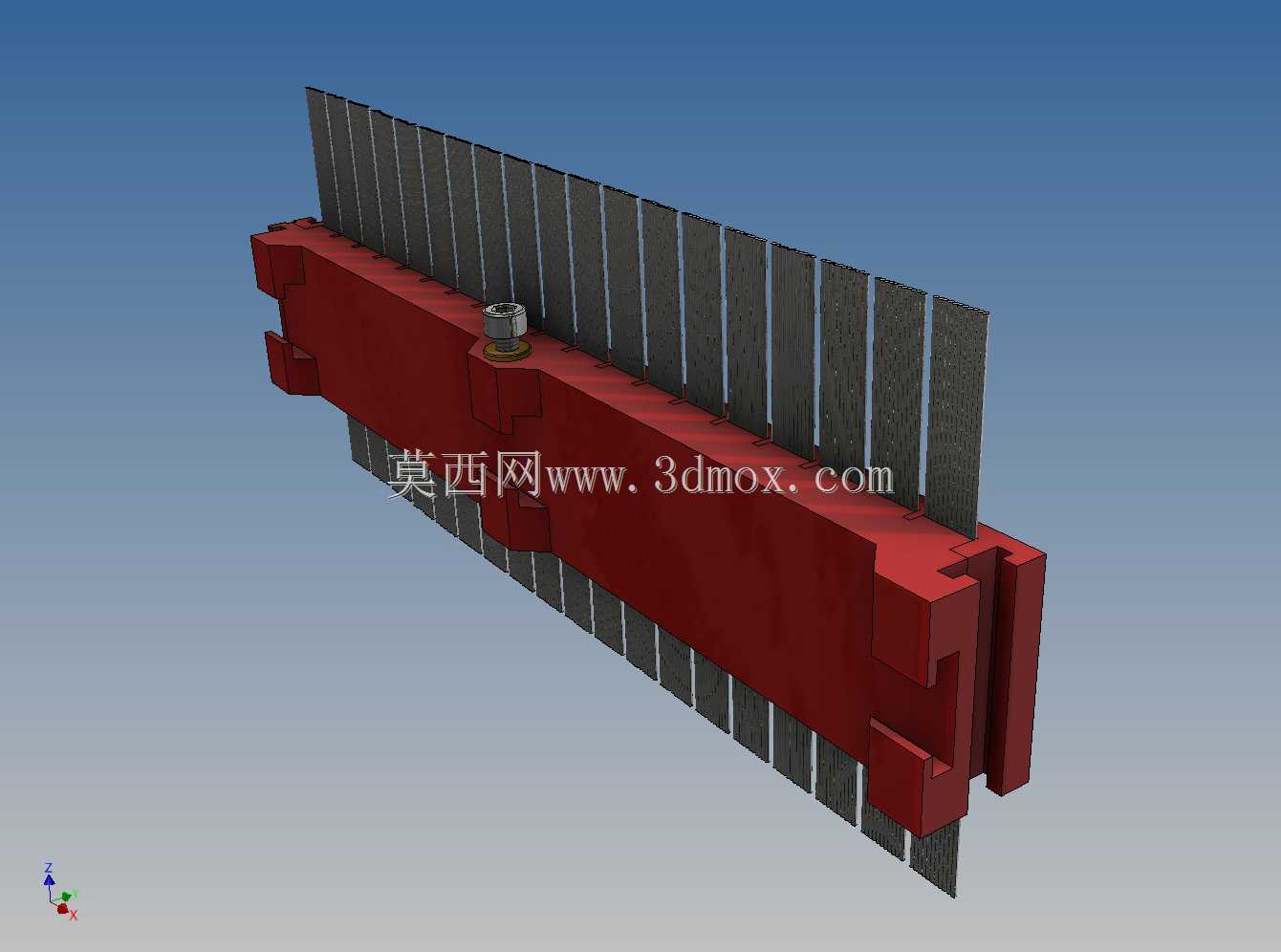

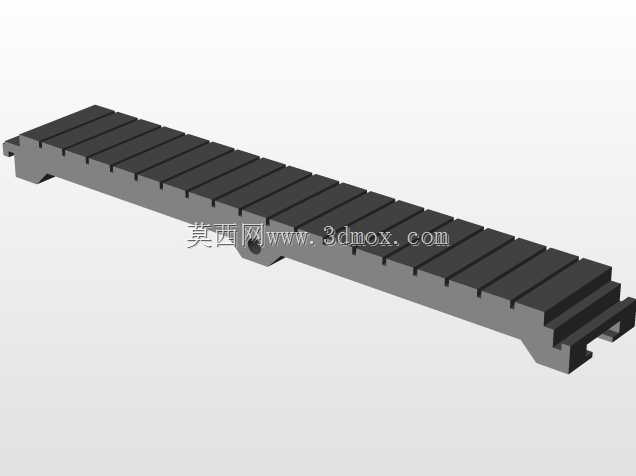

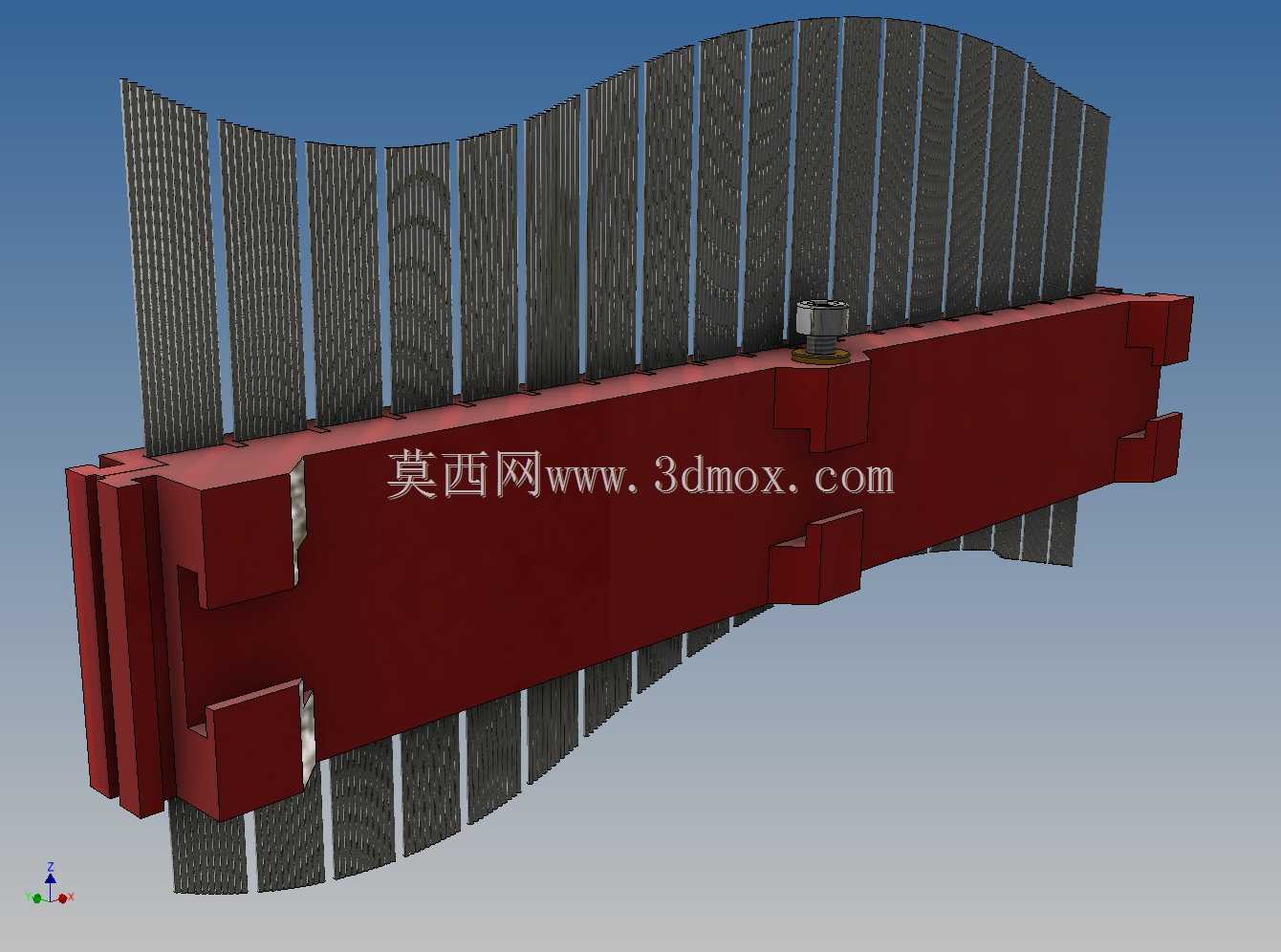

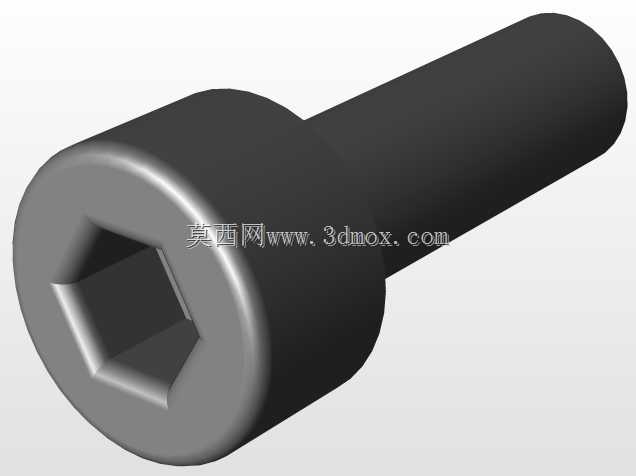

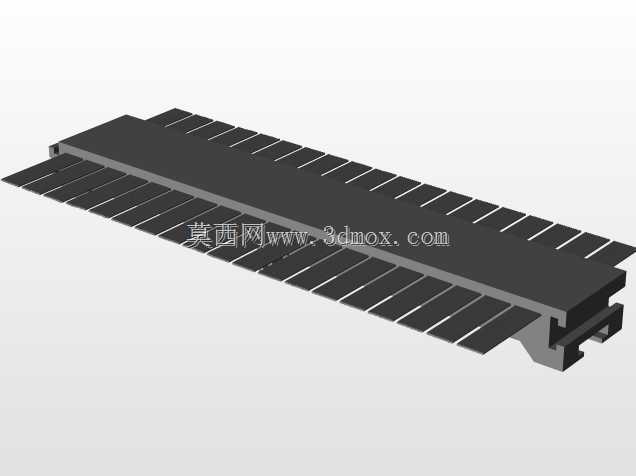

该轮廓靠模板主要用于批量加工场景下的工件轮廓快速比对校验，在钣金折弯、型材切割、长直棱边成型工序中，可直接贴合工件待测面，通过目视或塞尺快速判断轮廓度偏差，替代逐点三坐标测量的繁琐流程，适配车间现场快速巡检与首件确认环节。主体承载基座采用长直矩形截面设计，基座两侧预留阶梯式定位卡口，可直接卡接在工装台的定位槽内，无需额外夹具即可完成固定，卡口公差按h7级配合设计，避免安装过程中出现横向窜动。基座上沿等距排布的薄钢片为轮廓复刻齿片，每片齿片独立对应一个轮廓采样点位，齿片与基座采用嵌入式压装固定，单片磨损后可单独拆卸更换，无需整体报废，降低工装维护成本。基座中部设置的锁紧旋钮用于齿片位置的二次锁止，调整完成后旋紧即可消除齿片与基座的配合间隙，避免搬运、使用过程中齿片移位导致测量失准。设计阶段优先保证基准面的直线度要求，基座底面作为安装基准面，平面度公差控制在0.02mm以内，全长方向的直线度公差不超过0.05mm，为齿片的测量提供稳定基准。齿片采用弹簧钢材质，边缘做淬火硬化处理，硬度达到HRC45-50，长期贴合工件摩擦不易出现卷边、变形，齿片厚度控制在1mm，既保证采样的精度，又避免过薄导致的刚性不足。安装边界方面，基座总长度适配常规1米以内工件的轮廓检测需求，整体宽度不超过120mm，占用工装台空间小，两侧卡口的中心距与通用定位槽规格匹配，可直接在现有工装台上换装，无需重新加工安装位。实际使用时，先将基座通过卡口固定在待测工件的进给路径旁，调整各齿片位置使其贴合标准样件轮廓，锁死中部旋钮后即可作为批量检测的基准，后续工件通过时，齿片与工件的间隙即可直接反映轮廓偏差，操作门槛低，现场质检人员经简单培训即可上手。结构上未设置复杂的传动或调整机构，依靠纯机械结构保证可靠性，在多粉尘、切削液飞溅的车间环境下也能稳定使用，不会出现电子检测设备的传感器污损、信号故障等问题。针对长条形工件易出现的弯曲变形检测场景，该靠模的等距齿片可同步反馈多个点位的偏差，比传统直尺单点测量更易捕捉局部轮廓突变，尤其适合散热器翅片、长导轨棱边、钣金压筋等连续轮廓的快速校验。
