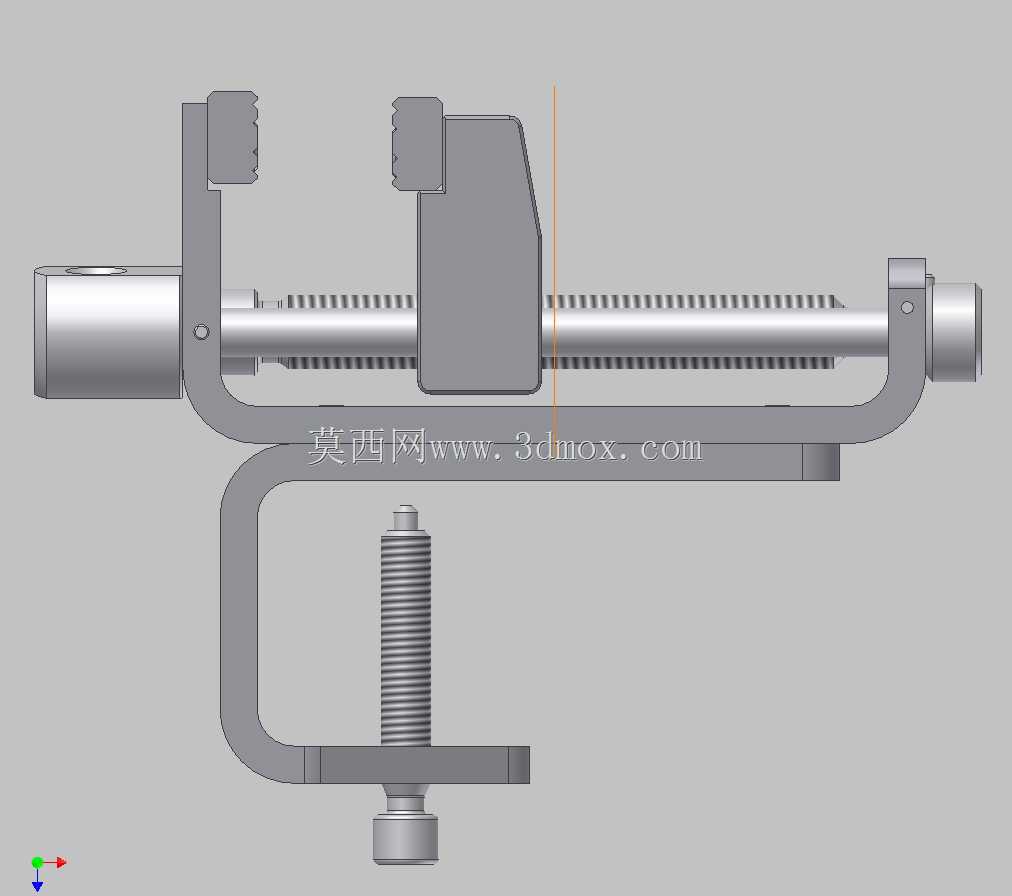

这套微型夹持结构面向小空间工位的轻载装夹需求,常见于桌面修配、电子元件固定、小型试样打磨、教学实训以及精密部件的手工装配场景。整体采用固定钳身与活动钳身对合的布局,通过丝杠旋转把回转运动转化为钳口的直线进给,操作者转动端部手轮即可平稳调整开口量,夹紧后依靠梯形螺纹的自锁特性保持夹持力,避免加工过程中钳口自行回退。

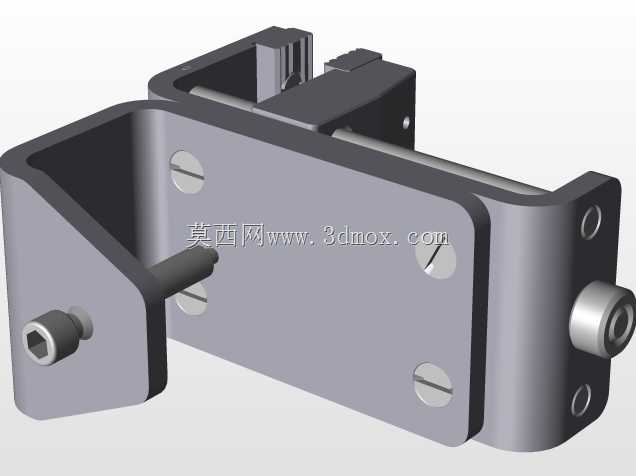

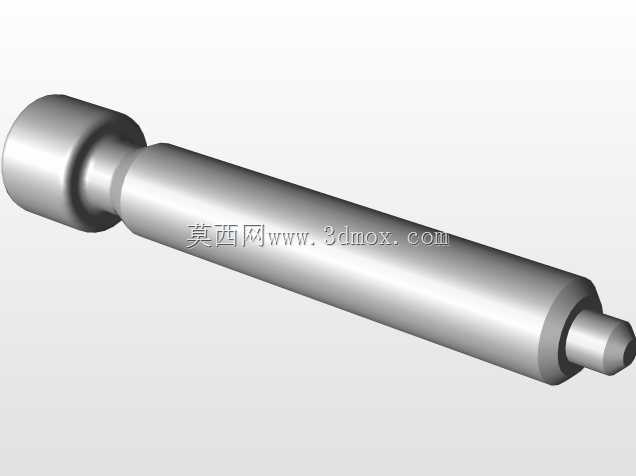

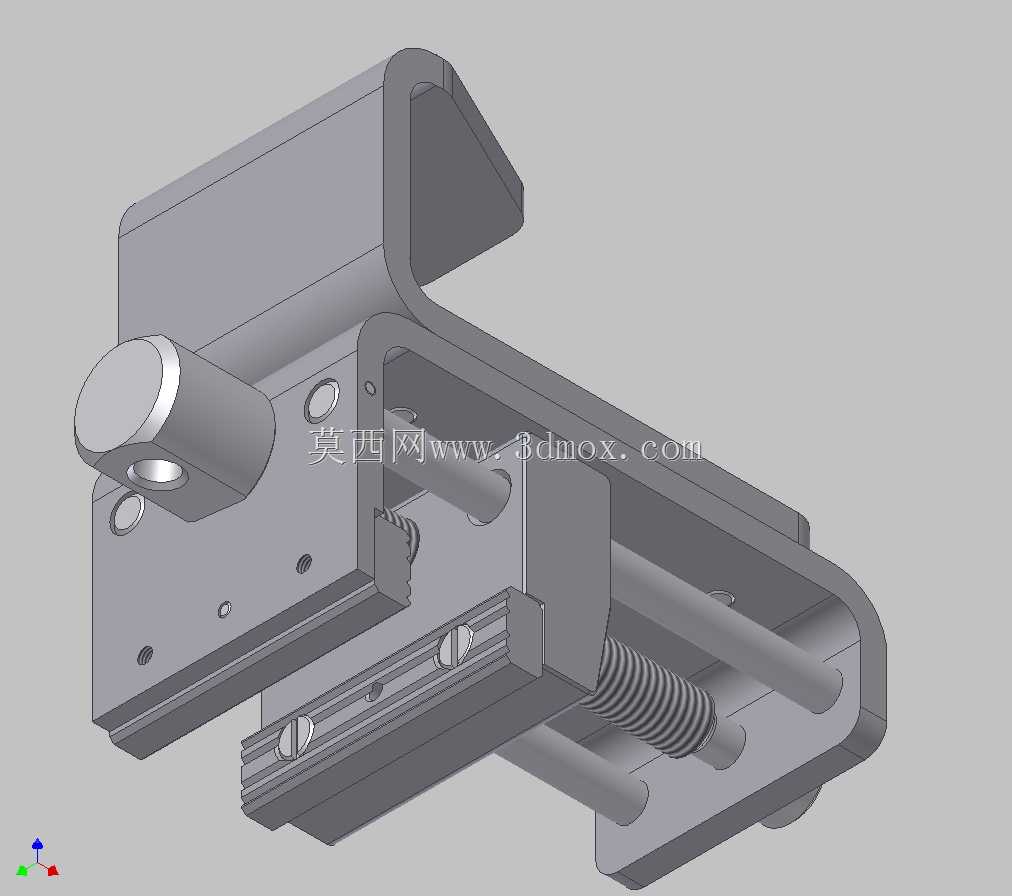

从结构组成看,固定侧承担主要安装基准,底部预留的安装孔可将整体锁定在工作台面或专用支架上;活动侧沿两根平行导向杆滑移,导向杆同时承担抗弯与导向作用,使钳口在全行程内保持平行,减少偏载带来的翘起与卡滞。丝杠位于两导向杆之间,受力路径居中,传动时两侧受力更均衡,长期使用后也能较好地控制钳口错位量。

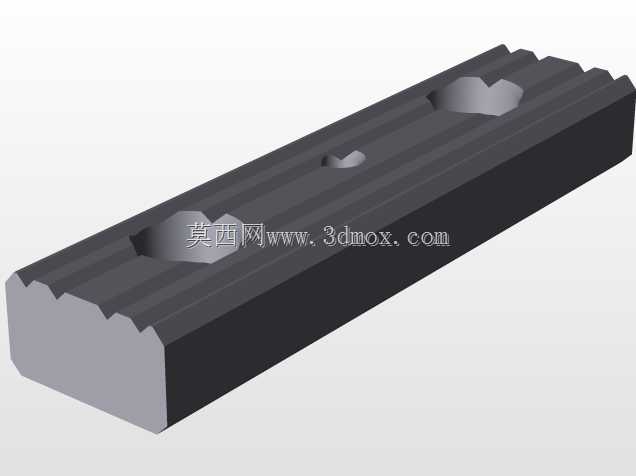

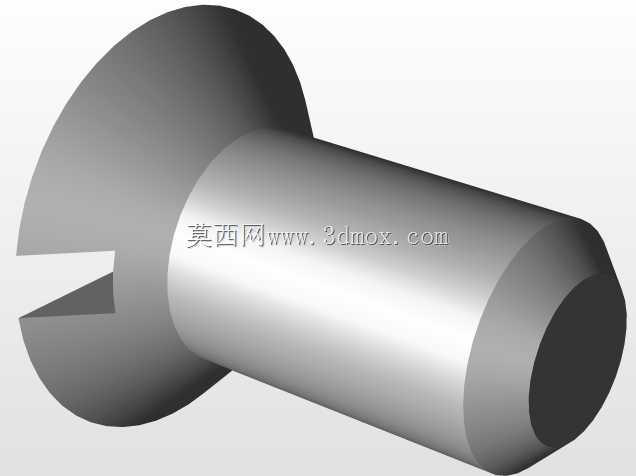

设计思路上优先考虑小尺寸工件的稳定夹持。钳口区域设置了平直夹持面,可直接夹持规则外形的块体、轴件或薄板;钳身侧面与顶面的孔位既用于装配定位,也为后续更换软钳口、增加定位块或加装限位挡片预留了扩展空间。对于容易夹伤的有色金属件、塑料件或已加工表面,可以在固定与活动钳口上附加铜质、铝质或尼龙衬垫,通过螺钉固定后形成非损伤夹持面。
外形尺寸与安装边界需要结合实际台面确认。该结构属于紧凑型方案,占地面积小,适合布置在空间受限的桌面工位;底部安装孔的孔距决定了与工作台的连接方式,安装时应保证支撑面平整,避免钳身因底面悬空而产生受力变形。手轮回转半径需纳入操作空间校核,周边应预留手指转动空间,防止与相邻工具、治具或设备外壳干涉。
在功能特性方面,该结构强调手动微调与可靠锁紧。丝杠进给适合小步距控制开口,操作者可根据工件材质和加工力度调整夹紧程度;导向杆约束活动钳身的偏转,使夹持力更集中于钳口接触面。对于轻铣、钻孔、倒角、粘接固定、尺寸检测等工序,这种结构能够提供稳定的工件基准,减少手持操作带来的抖动和安全隐患。

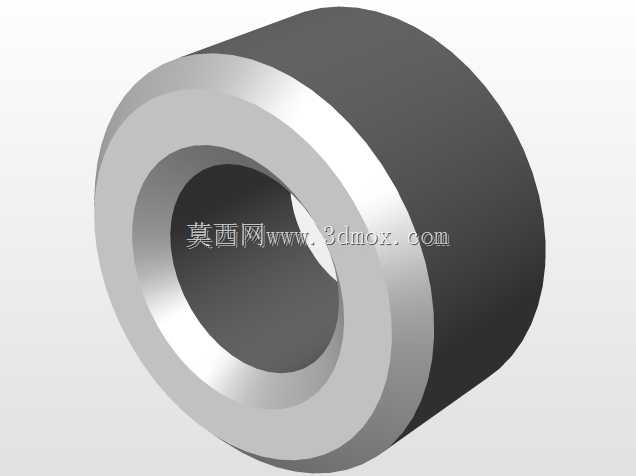

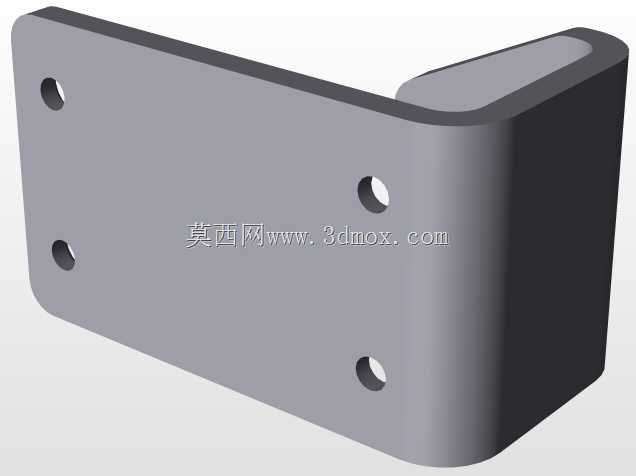

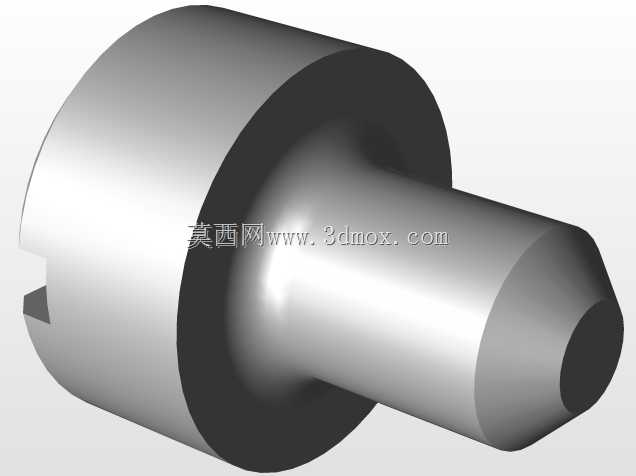

建模时需要重点关注丝杠与螺母副的配合长度、导向杆与孔的同轴度,以及钳口闭合时的平行度误差。固定钳身的折弯和立板结构承担夹紧反力,壁厚与过渡圆角应满足刚性要求;活动钳身与导向杆之间建议设置合理间隙,既要保证滑动顺畅,也要控制横向窜动。若用于更高频次的装夹,还可在摩擦面增加耐磨衬套,并在丝杠端部设置润滑或防尘结构,以提升长期使用稳定性。
