建筑用固定PVC平开窗结构设计

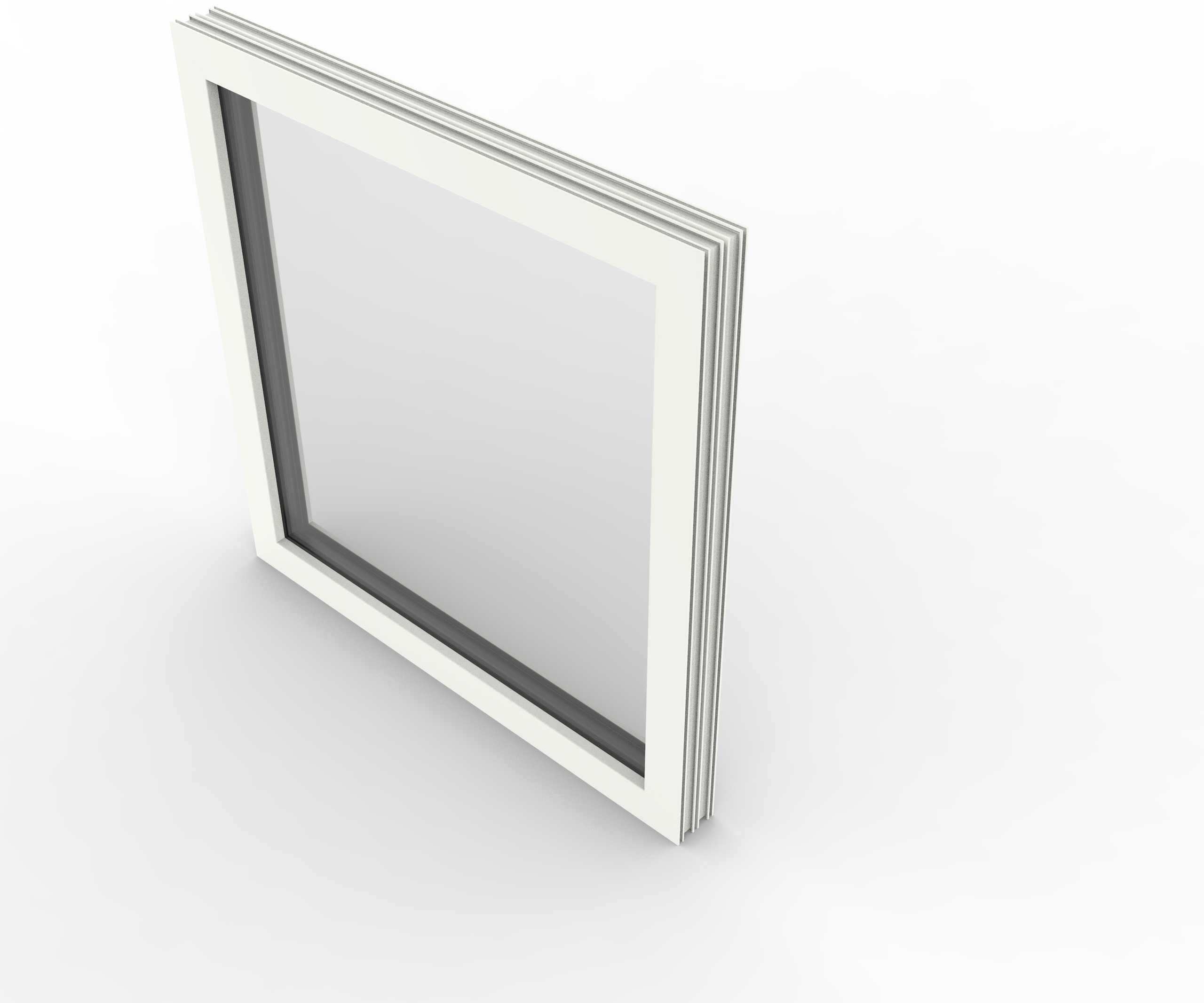

这款固定PVC窗的三维结构，完整还原了民用及工业建筑外围护结构中固定采光窗的装配形态，在结构设计阶段优先考量了型材腔体的力学承载与密封性能，多腔室的PVC型材断面既能够提升窗体整体的抗风压形变能力，也可通过腔体隔断降低冷热传导效率，适配不同气候区的建筑节能要求。从实际工程应用场景来看，这类固定窗常被用于楼梯间、幕墙侧部采光带、厂房高侧窗以及不需要开启通风的外立面区域，相比可开启窗扇，其结构拼接节点更少，渗水漏风的风险点也相应减少，长期使用的维护成本更低。在型材配合设计上，窗框与玻璃的承接槽口预留了标准的密封胶条安装位与玻璃垫块放置区间，玻璃自重通过垫块均匀传递到窗框型材上，避免玻璃边缘直接与硬质型材接触产生应力集中，中空玻璃的装配间隙也经过匹配，既能够保证玻璃镶嵌的牢固度，也给密封胶的施作留出了充足的操作空间。窗体的角部拼接结构采用了热熔焊接的工艺预留设计，三维模型中清晰呈现了型材45度切角后的对接形态，焊接后的角部强度远高于机械拼接，能够抵御温度变化带来的型材热胀冷缩应力，不会在长期使用后出现角部开裂、缝隙变大的问题。从安装边界来看，窗框的外沿尺寸预留了与建筑洞口的配合间隙，现场安装时可通过木楔临时定位，再使用膨胀螺栓与墙体固定，窗框与墙体之间的缝隙采用发泡胶填充、外侧打耐候密封胶的工艺，能够阻断墙体与窗框之间的渗水路径。设计过程中也兼顾了型材的挤出工艺可行性，所有断面的壁厚保持均匀，没有出现局部过厚导致挤出冷却变形、或者局部过薄影响结构强度的问题，型材内部的加强钢衬腔体预留了标准尺寸，可根据项目所在地的风压等级选配对应厚度的镀锌钢衬，进一步提升窗体的整体刚性。玻璃压条的卡扣结构经过反复匹配，安装后能够紧密贴合玻璃表面，既可以固定玻璃位置，也能压住内侧密封胶条保证密封连续性，压条与窗框的拼接缝隙均匀，不会出现高低差影响外观。这类固定窗在实际工程项目中常与同系列的可开启窗扇搭配使用，在保证外立面视觉统一的前提下，兼顾固定区域的采光密封需求与开启区域的通风需求，三维建模过程中完整还原了所有装配关系，可直接用于型材开模校验、施工安装交底以及窗型组合方案的校核，避免后续生产安装阶段出现配合尺寸偏差。
