工业厂房夹层钢结构楼梯与平台结构

该结构主要用于厂房、仓库或设备区在有限层高内增设局部作业面，把底层通行、检修与上层操作区分开。实际布置时，楼梯并非孤立存在，而是与夹层边梁、护栏、平台开口及周边设备检修通道共同构成一套竖向通行系统。设计重点在于控制楼梯倾角、踏步宽度和休息平台位置，使人员携带工具上下时仍有稳定落脚点，同时避免梯段与上方管线、桥架或吊装区域发生干涉。

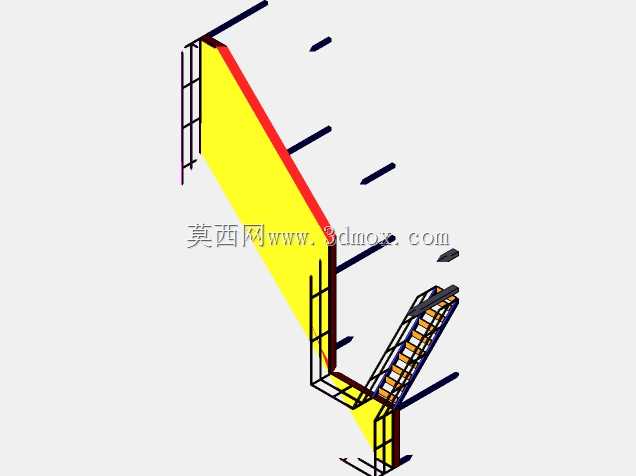

从模型表达看，梯段采用折线折返形式，适合在夹层边缘受柱距或设备占位限制时压缩水平投影长度。平台边缘设置护栏，临空侧用立杆与横杆形成连续防护，黄色区域可视为防滑警示面或平台铺装边界，用于提示人员靠近开口。这类处理在现场很常见：护栏高度、立杆间距和踢脚板都需要结合通行风险确定，尤其在平台靠近转动设备、高温管路或电气柜时，防护边界应留出足够安全距离。

设计思路上，先确定夹层标高与开口尺寸，再反推楼梯跑数、踏步级数和转向平台。若层高偏大，单跑楼梯会造成梯段过长、人员疲劳，也会削弱钢结构稳定性；采用折返梯可把竖向交通拆成两段，中间平台同时承担缓冲、避让和临时停靠功能。模型中梯梁与平台边框的连接关系清晰，便于后续细化节点板、螺栓或焊接位置；实际工程中还需核对楼面梁承载能力，确认新增楼梯荷载是否能够通过预埋件或后锚固方式可靠传递。

外形尺寸方面，应重点关注楼梯水平投影长度、平台净宽、梯段净宽、护栏高度以及首层起步点与墙体或设备的距离。安装边界不能只看楼梯本体，还要预留扶手外侧操作空间、搬运小型工具的转弯半径，以及上层开口处的安全门或链条位置。若周边存在输送带、控制柜、风管或立柱，需在三维环境中逐一校核净距，避免现场安装后出现碰头、绊脚或无法开门的问题。

该模型可用于方案阶段的空间协调，也可作为钢结构详图、检修平台布置和厂内竖向通道规划的参考。对结构设计人员而言，它直观呈现了梯段、护栏、平台开口之间的配合关系；对设备选型和现场维护人员而言，则能提前判断巡检路线是否顺畅、工具搬运是否便利，以及危险区域防护是否连续。
