长条形输送用尼龙辊组结构设计

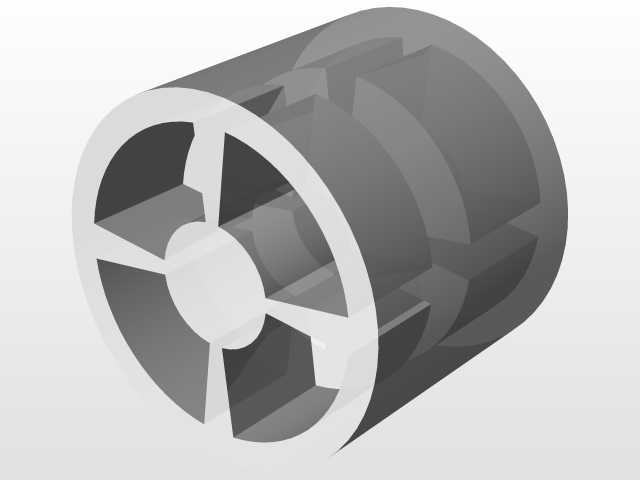

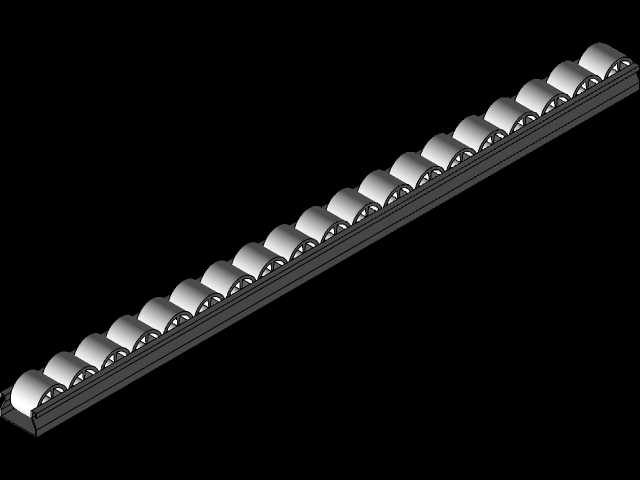

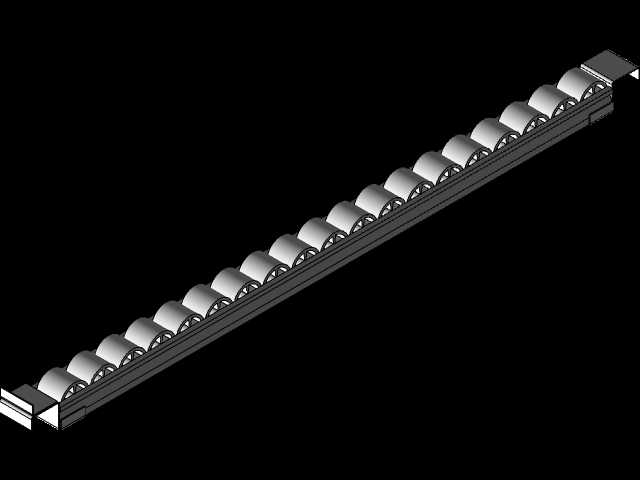

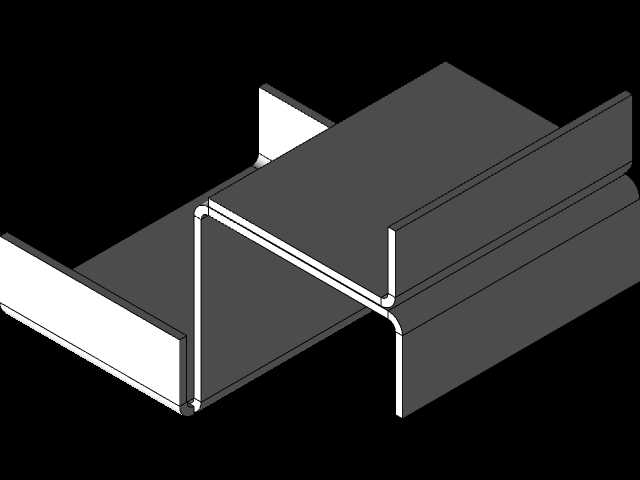

这款尼龙辊组主要应用在轻型物料输送线的过渡段、料道导向工位，常见于电子元器件分拣线、包装物料输送线、小型工件周转滑道这类场景，相比金属辊道，尼龙材质的辊面不会刮伤工件表面，同时运行噪音更低，自重也更轻，能降低支撑框架的负载要求。从结构设计来看，整组辊件采用等间距排布方式，单根辊子的辊身采用圆柱面设计，两端通过嵌入的金属轴套与安装架连接，避免尼龙材质直接受剪切力出现开裂问题，安装架采用双侧槽钢式结构，辊轴两端卡入架体的预设卡槽内，不需要额外紧固件就能完成辊子的固定，后期更换单根磨损辊件时，只需要从架体端部抽出对应辊子即可，维护效率比螺栓固定结构高很多。设计过程中首先考虑的是辊面的承载能力，尼龙材质的辊身壁厚做了加厚处理，单根辊子可承受的径向载荷能满足常规轻型工件的输送需求，辊子之间的间距经过匹配计算，不会出现小型工件卡入辊缝的问题，同时兼顾了辊组整体的自重控制，整组辊道的安装边界可以根据实际输送线长度做拼接延伸，架体两端预留了对接孔位，能直接和现有输送线的机架通过螺栓锁付，不需要额外加工转接件。实际使用时，工件放置在辊面上后，依靠人力或者后端的推送机构就能让工件沿着辊道滑动，辊子自身的转动阻尼经过优化，不会出现工件滑动时辊子卡滞导致的工件表面划伤，同时尼龙材质本身具备自润滑特性，不需要定期加注润滑脂，日常维护只需要清理辊面附着的杂物即可。辊组的整体外形为长条形直线结构，安装时需要保证双侧架体的平行度，避免辊子出现偏斜导致工件输送时走偏，架体的底部预留了固定安装孔，可以直接固定在设备机架或者工作台支架上，安装高度可以通过搭配不同高度的支撑脚做调整，适配不同高度的输送线对接需求。在细节设计上，辊子两端的轴套采用过盈配合压入尼龙辊身内部，轴套的内孔和辊轴采用间隙配合，保证辊子转动顺畅的同时，不会出现径向窜动，架体的端部做了倒角处理，避免安装和维护时划伤操作人员，辊面的粗糙度控制在合理范围，既不会因为太光滑导致工件定位不稳，也不会因为太粗糙增大滑动阻力。
