脚踏式桨叶研磨装置结构设计

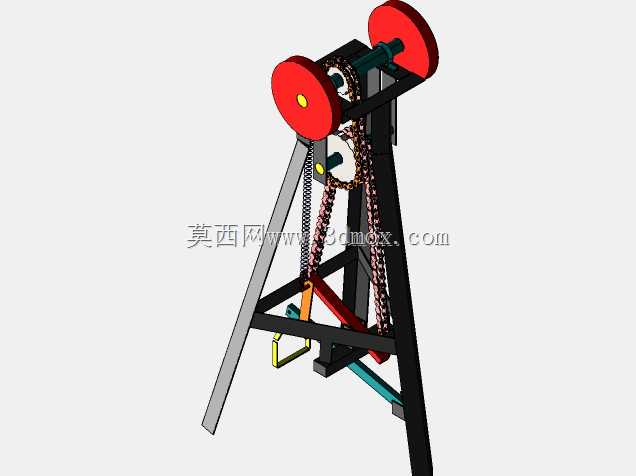

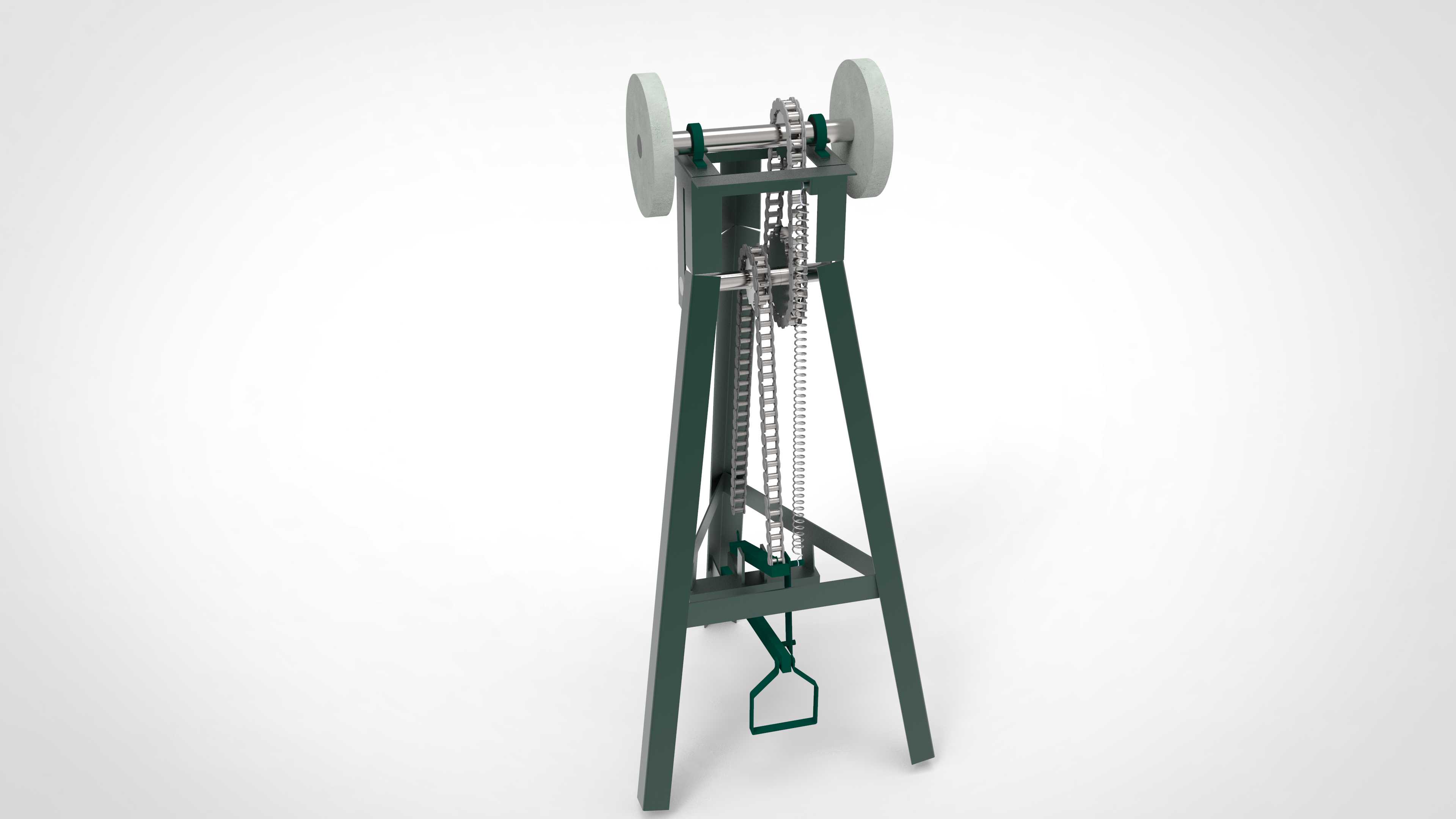

该装置采用纯人力脚踏驱动方案，无需外接电力供给，可在无供电的野外作业、临时维修站点、小型作坊加工场景中完成金属工件、刀具刃口、小型机械零件的研磨修形作业，适配缺乏稳定工业电源的零散加工需求，也可作为常规电动研磨设备的备用补充工装，应对临时断电时的应急修磨任务。整体结构以三脚支撑式型钢机架作为承载基体，三条支腿呈三角分布落地，支腿底部预留安装孔位，可通过膨胀螺栓固定在混凝土地面，也可直接放置在平整硬质地面使用，机架整体高度适配成人站立操作的施力姿态，上部横梁用于安装传动与执行组件，下部空间预留脚踏构件的活动行程，避免操作时出现肢体干涉。驱动端采用脚踏摇杆配合链条链轮的传动形式，操作者踩踏脚踏构件做往复摆动，通过链条将动力传递至上部转轴，转轴两端配置配重飞轮，利用飞轮的转动惯量储存人力输入的间歇动能，抵消脚踏施力的周期性波动，让输出转速保持相对平稳，降低操作时的顿挫感，转轴中部通过齿轮啮合结构将动力传递至研磨执行端，带动桨式研磨构件完成回转作业。设计过程中优先考虑无电场景的使用可靠性，整体传动链全部采用机械啮合结构，无电气元件、液压管路等需要定期维护的复杂部件，链轮、齿轮、转轴等运动副均预留润滑加注位置，日常仅需定期涂抹润滑脂即可维持运行，机架采用标准型钢焊接成型，加工难度低，普通机加工车间即可完成制造，零部件通用化程度高，易损件可直接替换标准件。从安装边界来看，三脚支撑的占地面积小于常规同规格电动砂轮机，设备上部两侧飞轮外沿为整机最大宽度，安装时需在飞轮外侧预留不小于一百五十毫米的安全间隙，防止操作者衣物卷入旋转部件，脚踏构件的下探行程范围内不得堆放杂物，保证踩踏动作全程无阻碍；研磨作业区位于机架中部靠前位置，操作者站立位置与研磨端的距离符合手工修磨的操作习惯，可手持工件贴近研磨构件完成进给，无需额外加装工件夹持机构，适配不同形状小型零件的灵活修磨需求。结构受力层面，机架支腿采用倾斜布置形式，可将研磨作业产生的振动、脚踏施力的冲击载荷均匀传导至地面，三角支撑结构自带防侧翻特性，即使单侧施加较大的研磨进给压力，设备也不会出现失稳晃动，上部转轴的支撑座采用对称布置，两端轴承承受的径向载荷均衡，可延长转动部件的使用寿命，飞轮与转轴之间采用键连接，传动扭矩可靠，可承受人力驱动下的瞬时冲击载荷。
