汽车油门踏板HRV结构设计

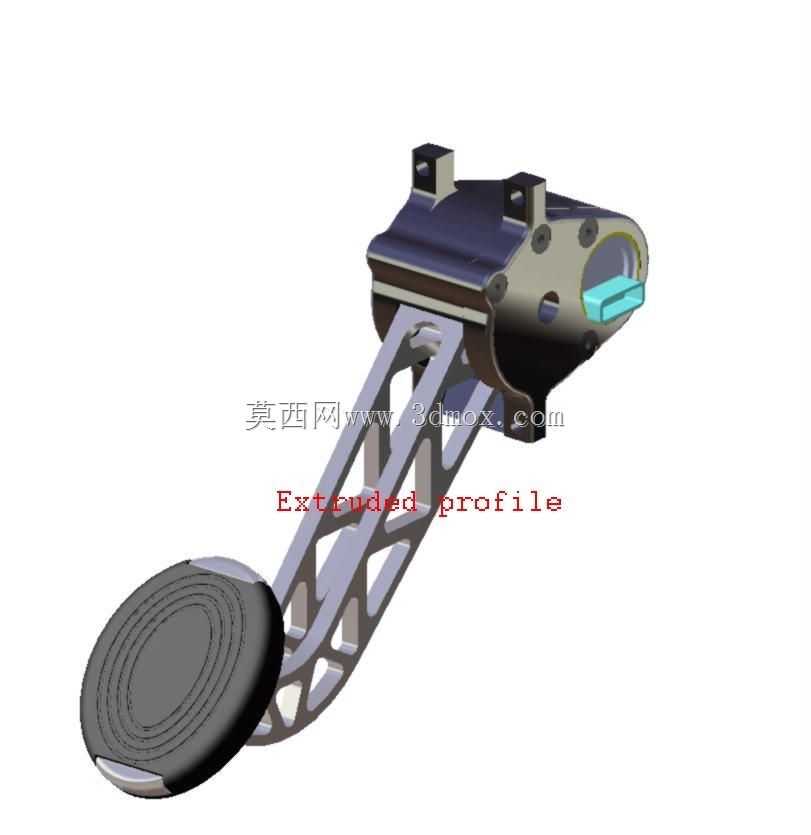

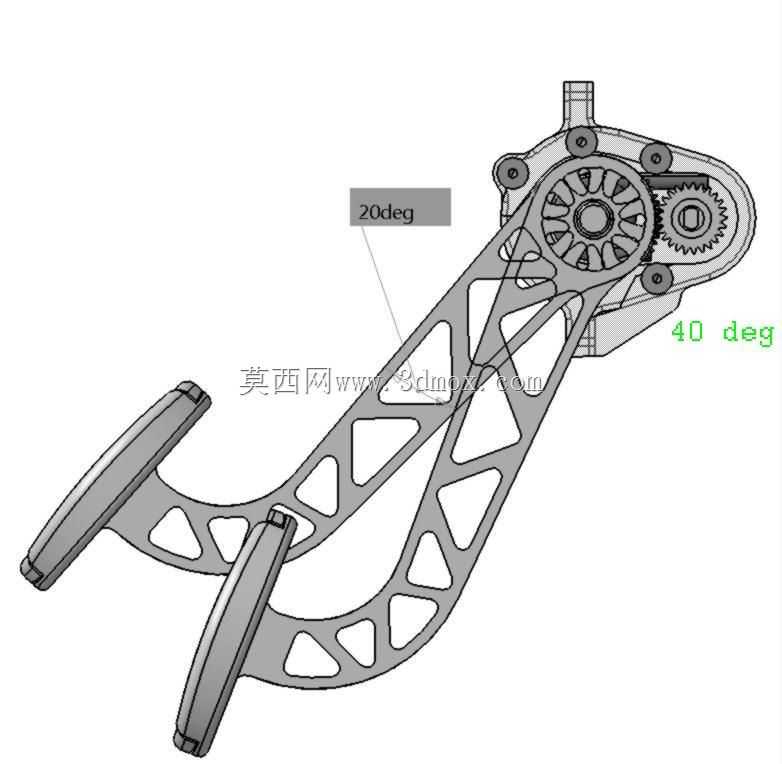

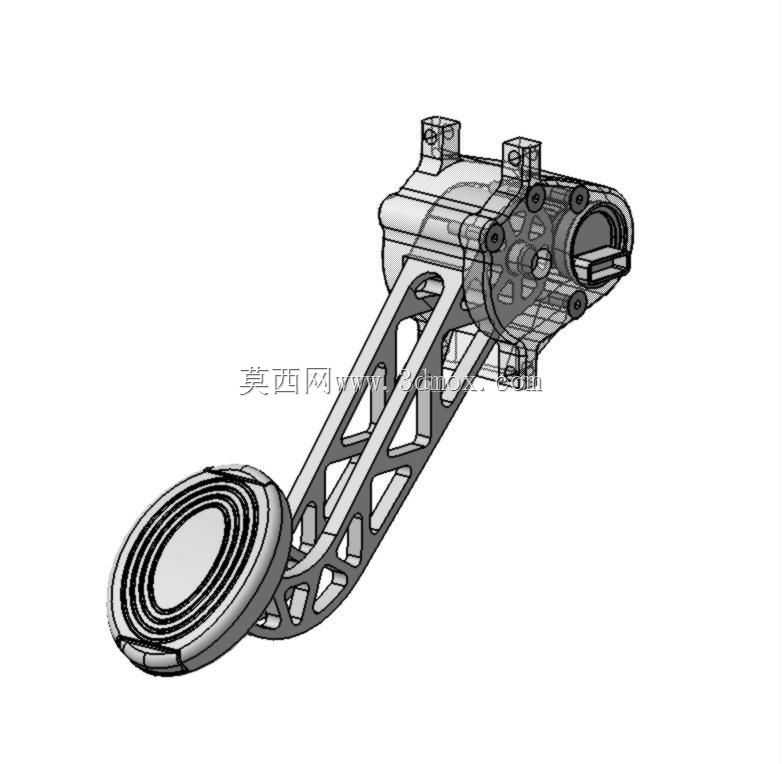

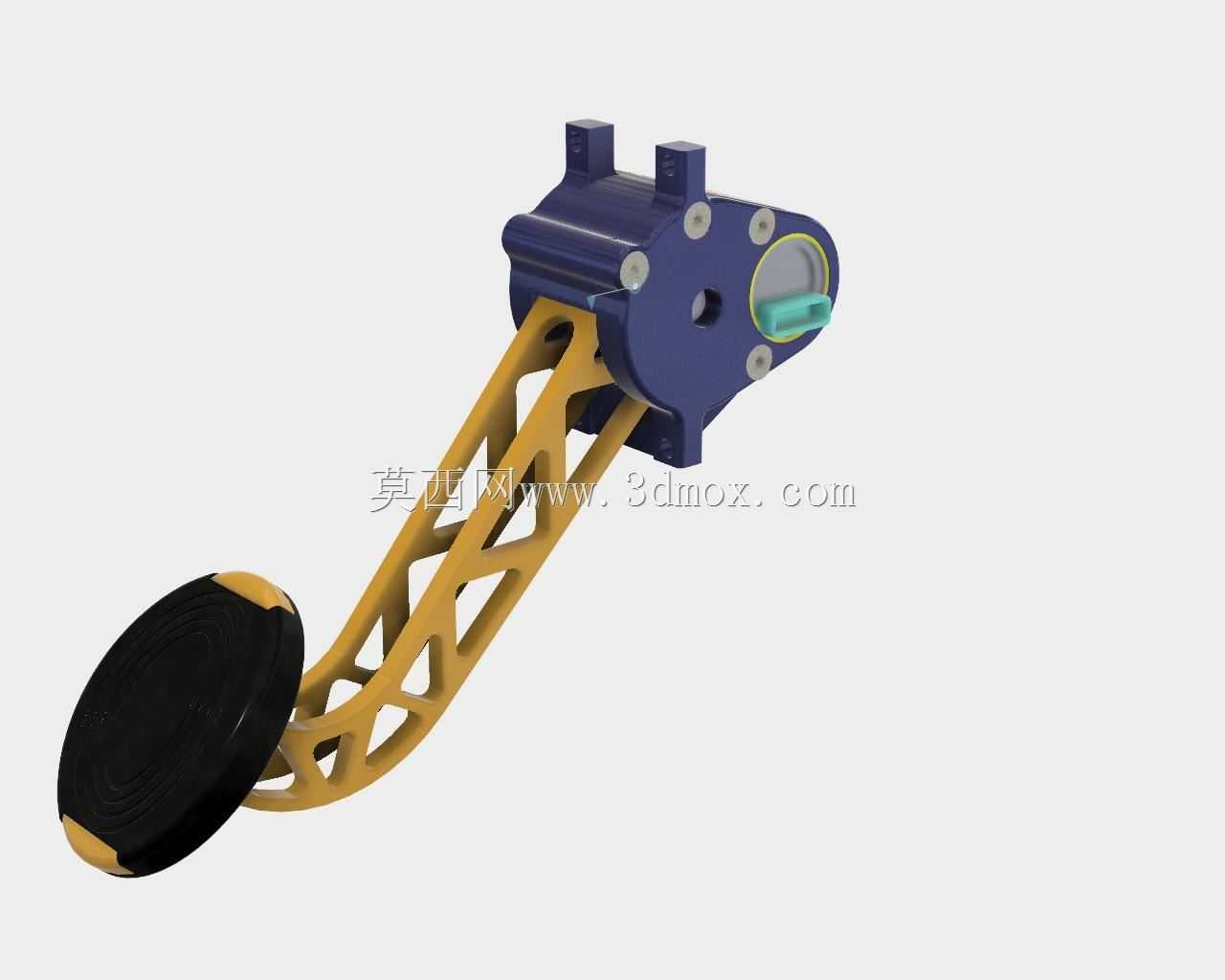

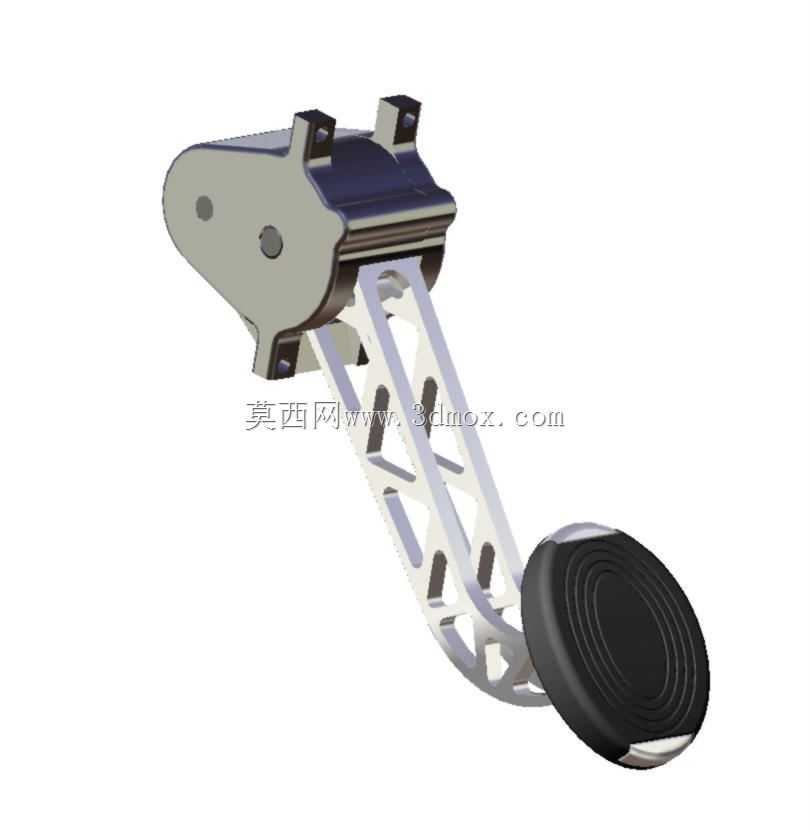

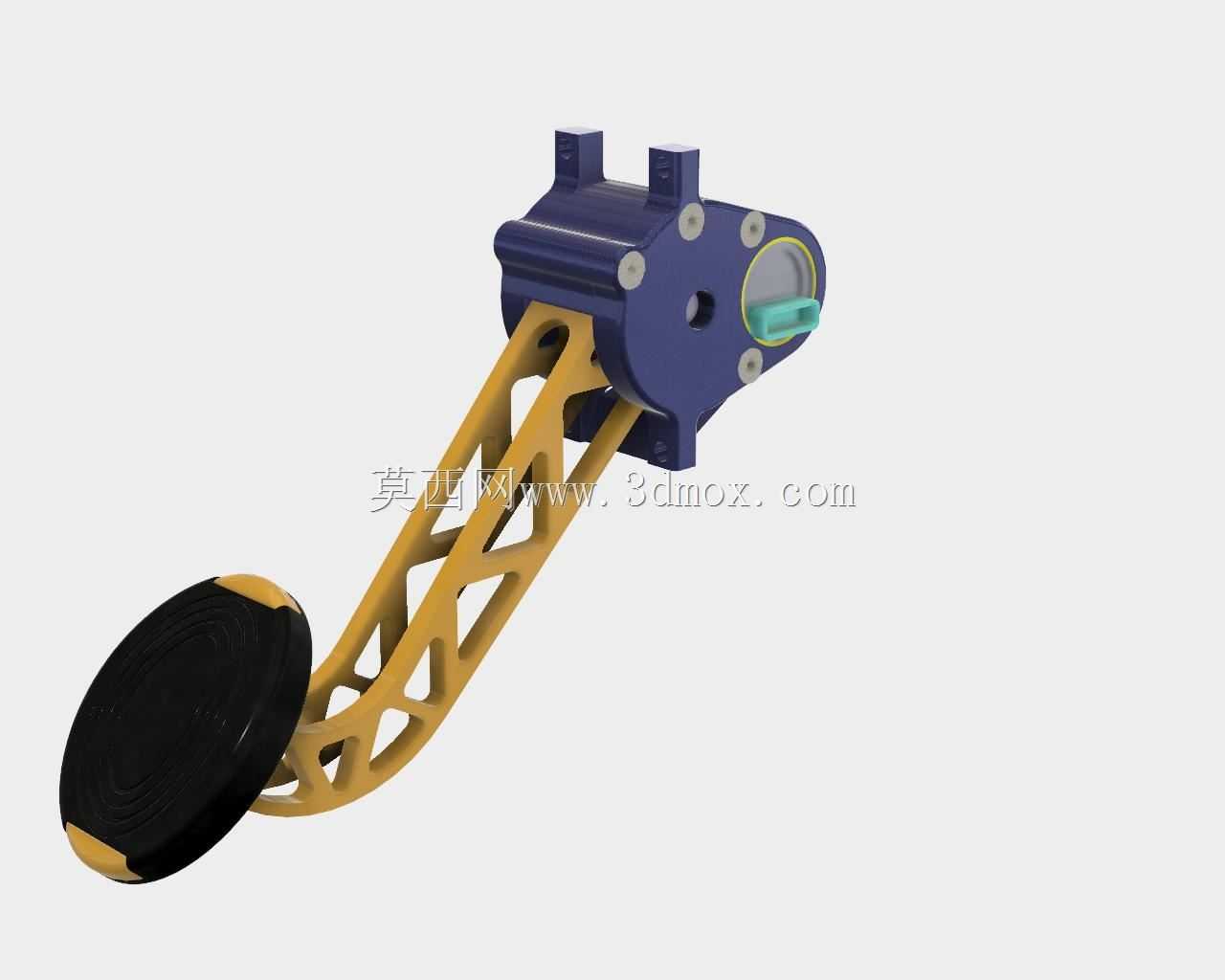

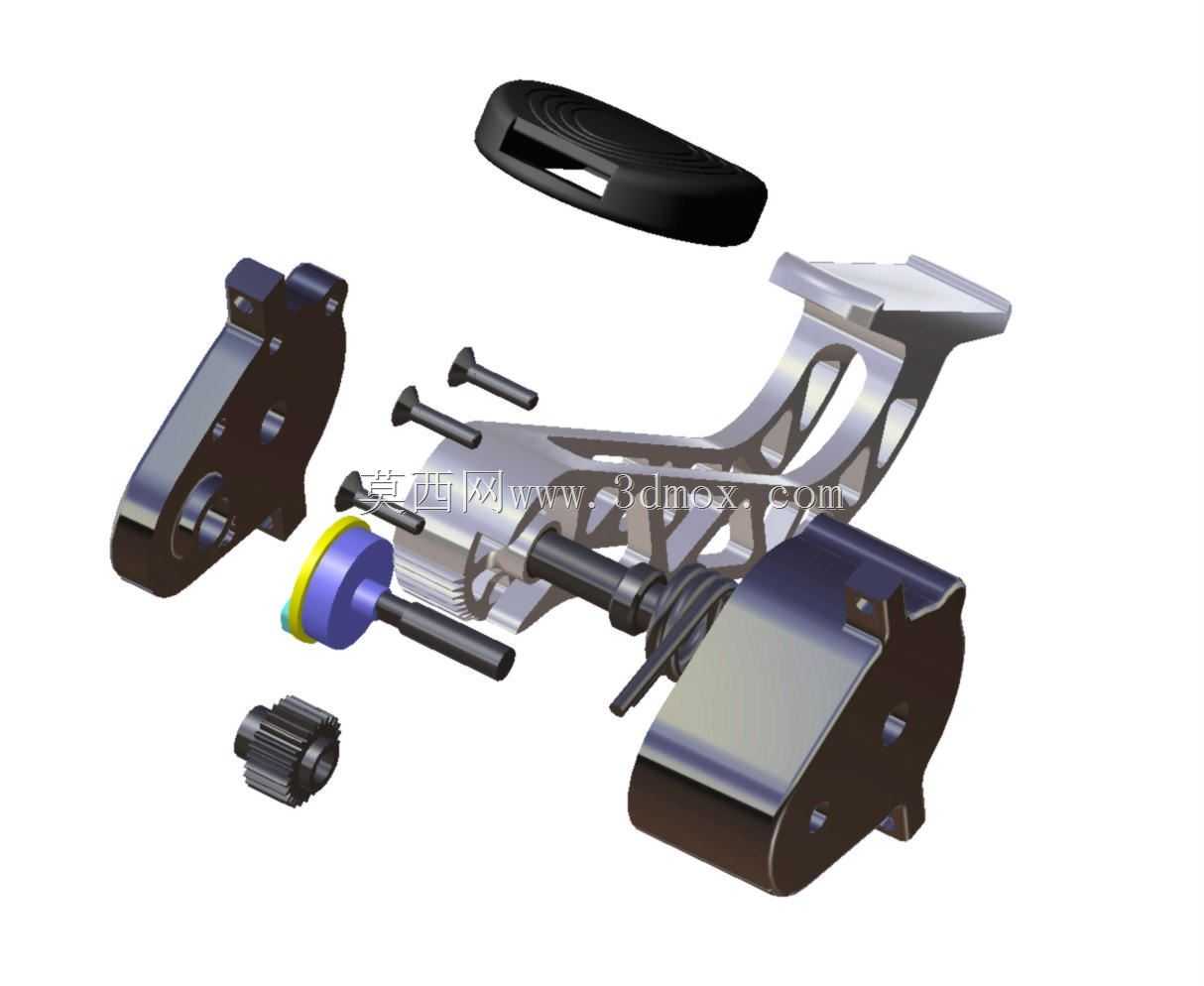

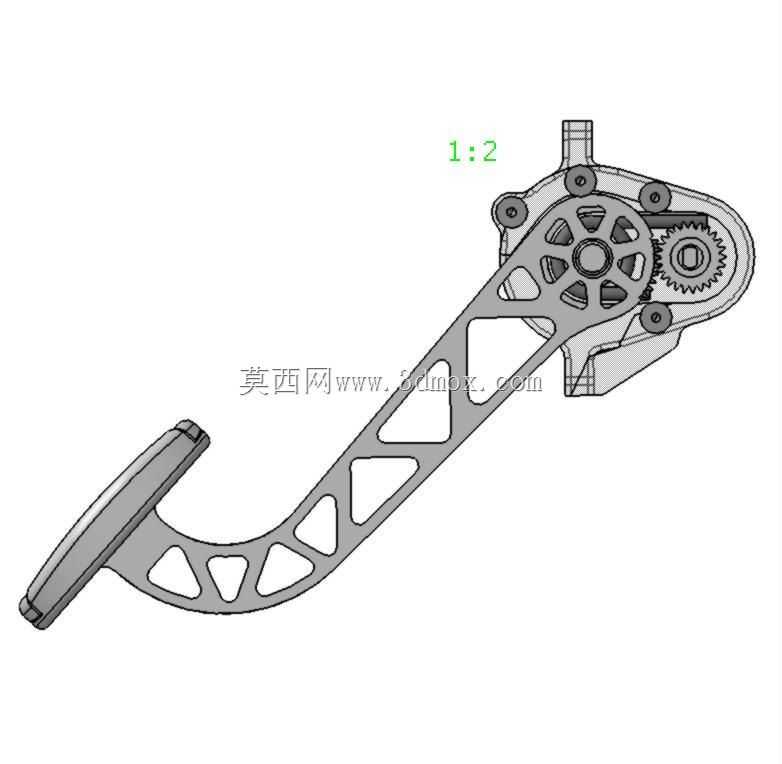

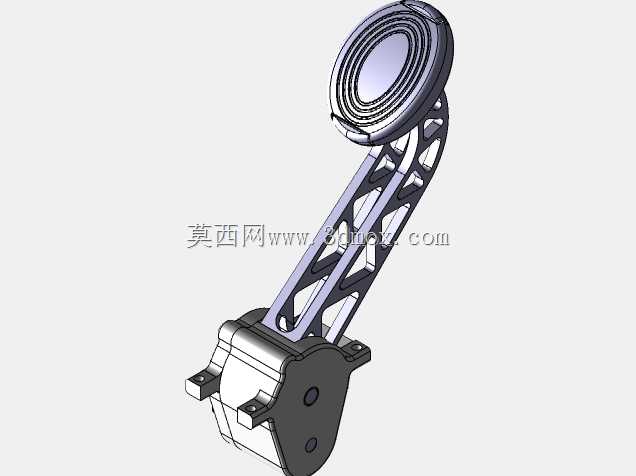

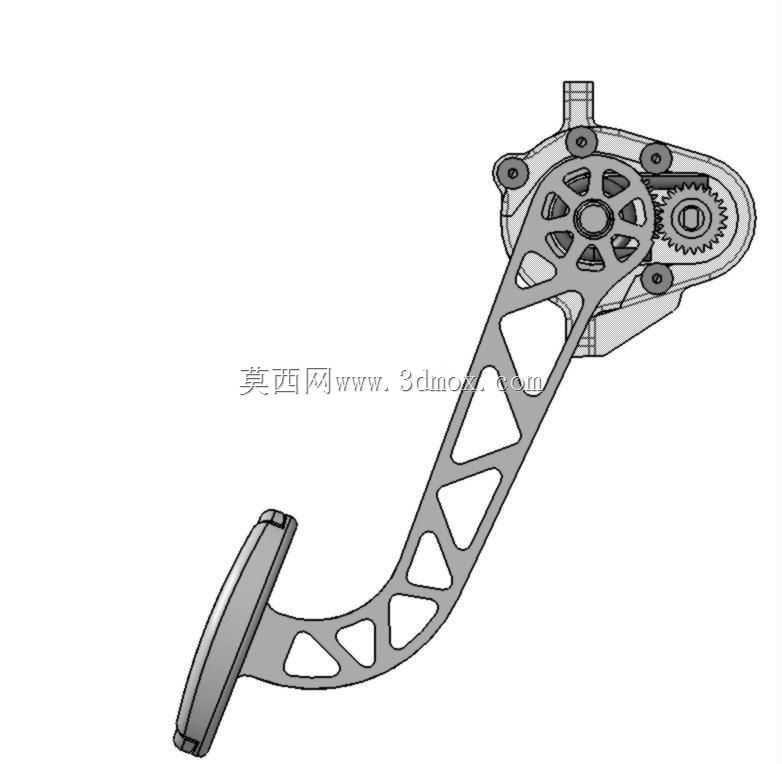

这款油门踏板结构主要应用于乘用车辆驾驶舱内部，是驾驶员与车辆动力系统之间的核心操控部件，直接决定车辆加速过程的操控精度与踩踏反馈。踏板臂采用镂空式桁架结构设计，在保证整体结构刚性的前提下大幅降低自身重量，同时减少注塑成型过程中的材料收缩变形风险，臂身的三角形镂空布局经过受力路径优化，能够将踩踏力均匀传递至上端的转轴与传感机构区域。踏板上端集成齿轮传动组件与安装基座，基座预留的多个螺栓孔位用于将整个踏板总成固定在驾驶舱前围钣金上，安装边界需要匹配驾驶舱内部的踩踏空间与防火墙开孔位置，确保踏板行程范围内不会与周边内饰件、制动踏板发生运动干涉。踏板踩踏面采用符合人体工学的弧形轮廓，表面设置防滑结构，适配驾驶员脚掌的自然放置姿态，长时间操控不易产生滑脱疲劳。内部齿轮组用于将踏板的旋转角度转化为可被车辆电控系统识别的位移信号，相比传统拉索式结构，传动精度更高，响应延迟更低，同时齿轮啮合的阻尼特性可以为驾驶员提供清晰的踩踏脚感反馈。在结构设计阶段，需要重点校核踏板臂的抗弯强度与抗扭强度，模拟不同踩踏力度下的形变情况，确保极限受力状态下结构不会发生断裂失效；同时要验证转轴部位的耐磨性能，保证数十万次踩踏循环后仍能保持稳定的转动间隙。整个踏板总成的外形尺寸需要适配对应车型的驾驶舱布局，安装基座的定位孔位公差直接影响踏板的初始角度与行程范围，设计过程中需要预留足够的调整余量，适配不同生产批次的钣金装配误差。踏板的行程曲线经过专门调校，初始阶段阻尼较小，便于驾驶员精准控制低速蠕行状态下的动力输出，中后段阻尼逐步提升，避免急加速时的误操作，同时匹配车辆发动机的扭矩输出特性，让踩踏力度与加速感受形成线性对应关系。
