多辐条改装汽车轮毂结构设计方案

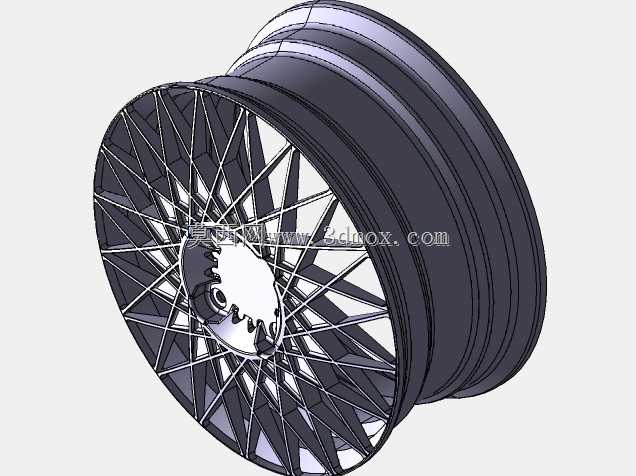

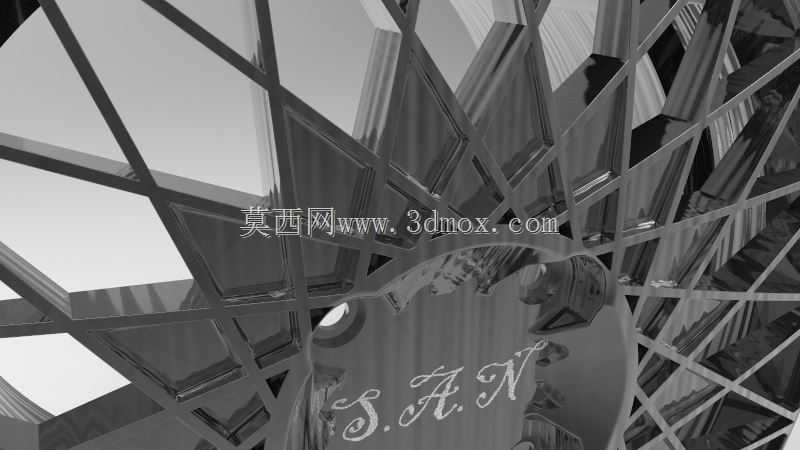

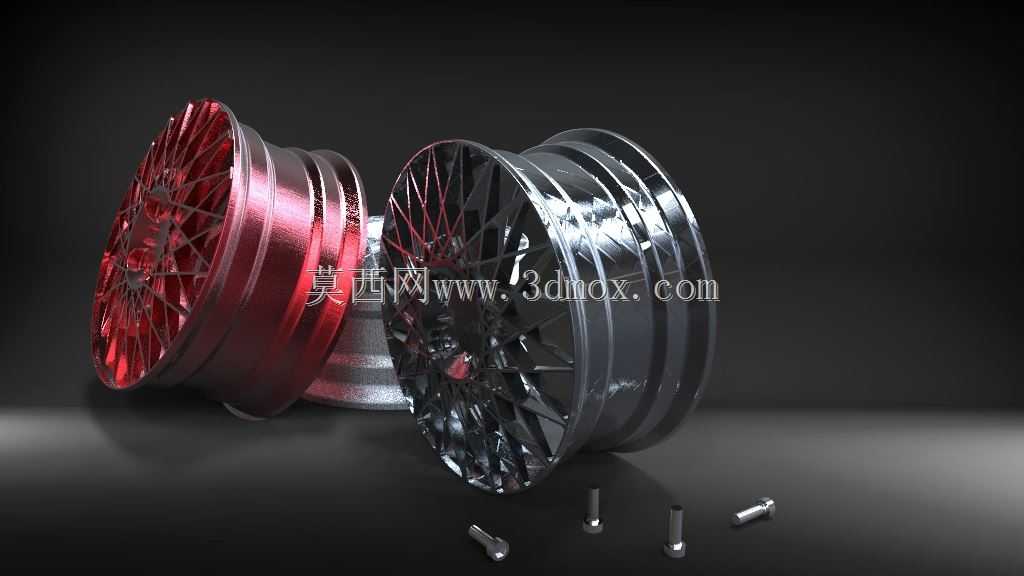

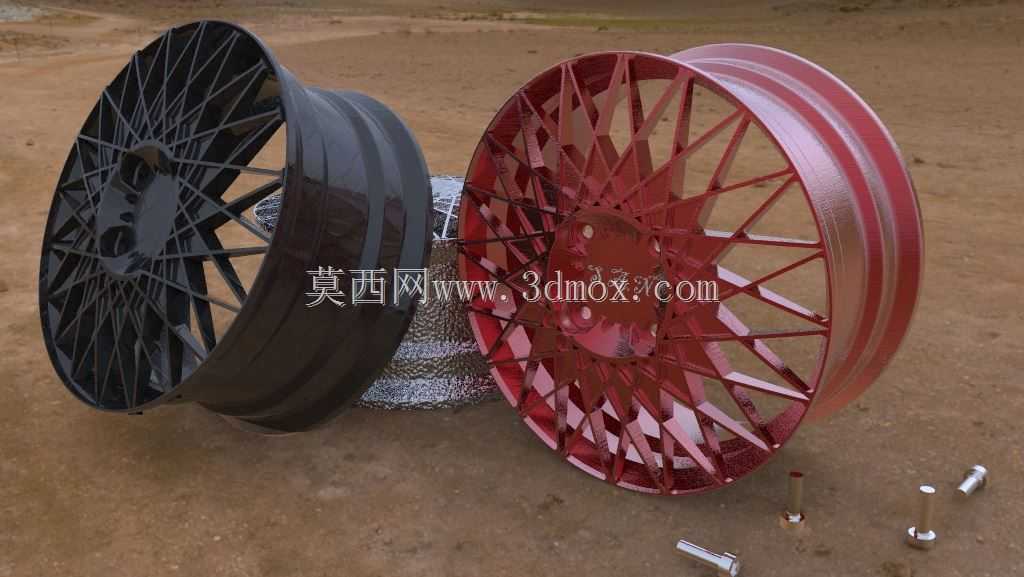

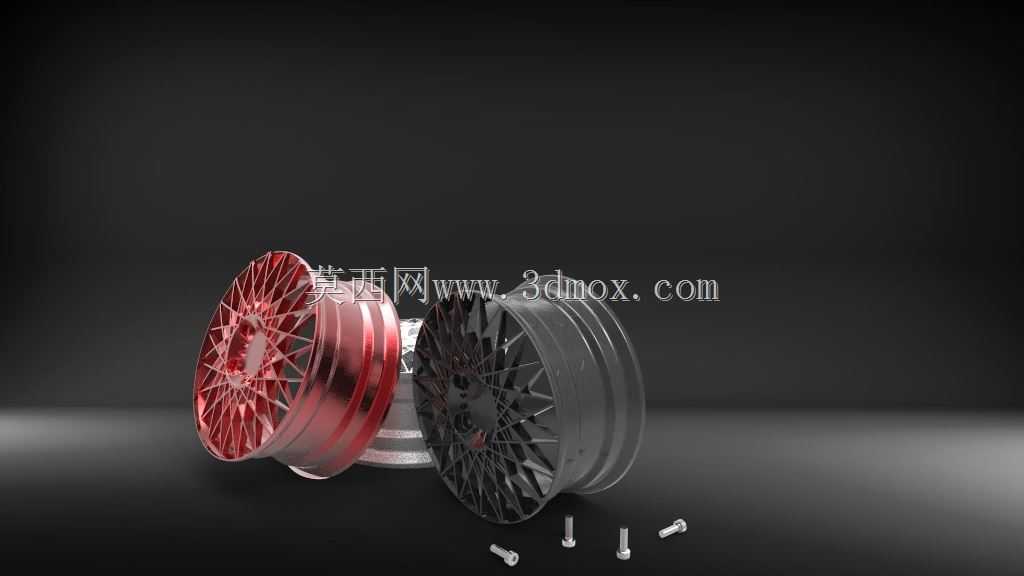

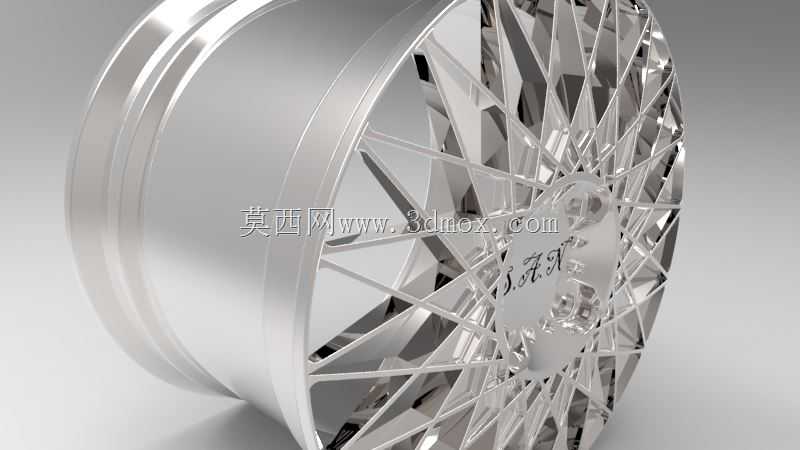

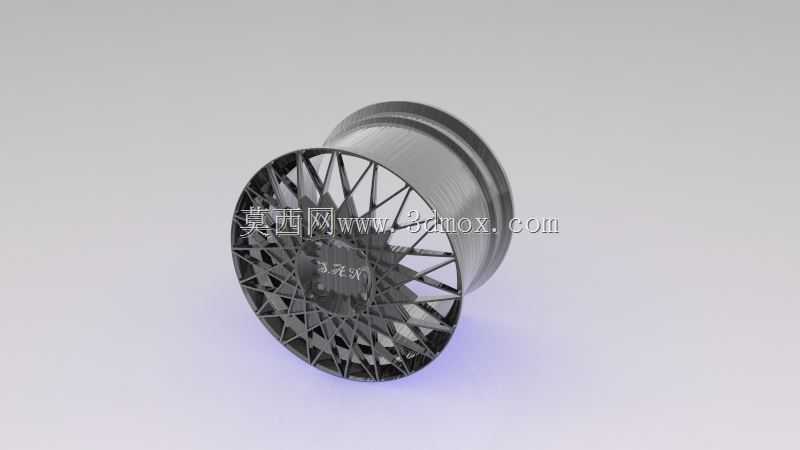

该轮辋结构主要面向乘用车辆改装与配套场景，可覆盖日常城市道路、高速巡航以及轻度非铺装路面的行驶需求，作为整车行走系统的核心承载部件，需要同时承担车身垂向载荷、转向时的横向力矩以及加减速过程中的扭转冲击。设计阶段首先从安装边界入手，严格匹配对应车型的轮毂轴承安装孔位、中心定位孔直径以及螺栓分布圆参数，保证装车后轮辋与转向节、制动卡钳之间留有足够安全间隙，避免转向极限位置或制动盘热膨胀状态下出现运动干涉。轮辐采用分叉式多辐条布局，并非单纯追求视觉效果，每根辐条的走向都对应载荷传递路径，将胎圈位置受到的地面冲击均匀分散到中心安装法兰区域，大幅降低高周疲劳工况下辐条根部的应力集中风险。辐条截面采用渐变厚度设计，靠近轮缘位置厚度较薄以降低非簧载质量，靠近中心法兰位置逐步加厚，匹配螺栓预紧后的局部压应力分布，避免安装面出现压溃变形。轮辋本体的胎圈座尺寸严格贴合轮胎装配标准，轮缘位置做了强化卷边处理，可在轮胎亏气状态下提供额外的脱圈阻力，降低高速行驶时的轮胎移位风险。两款表面处理方案分别对应不同使用需求，金属亮面版本经过多层抛光与镀层处理，表面致密度高，可抵御日常路面泥水与融雪盐的腐蚀；红色涂装版本采用高附着力粉体涂层，在辐条凹槽等易积灰位置也能形成完整覆盖层，减少后期清洁维护的工作量。配套的轮毂螺栓与气门嘴均按照轮辋安装孔位做了适配，螺栓头部的锥面角度与轮辋沉孔完全贴合，拧紧过程中可自动对中，保证每个紧固件的预紧力均匀分布。建模过程中对轮辋内部的减重腔做了连续曲面过渡，没有出现尖锐内角，从结构根源上消除了应力集中隐患，同时减重腔的容积经过反复校核，在保证整体刚性的前提下尽可能去除冗余材料，降低整车非簧载质量，间接提升悬架的响应速度与轮胎贴地性能。轮辋的偏距参数经过匹配计算，可在加宽轮距的同时避免轮胎超出翼子板边界，也不会改变原厂转向机构的运动几何特性，不需要额外加装变位垫块即可完成装车。
