雪地摩托车架参数化结构设计

雪地摩托车架是整车承载与传力的核心骨架，其设计直接决定驾乘姿态、动力总成布置、悬挂连接刚度以及低温复杂路况下的耐久表现。该结构以弯管构件为主，通过多段空间曲线管材拼焊形成闭合与半闭合传力路径，前部承担转向系统和滑行机构载荷，中部容纳发动机、传动部件与驾乘固定点，后部延伸至履带及悬架安装区域。与普通两轮摩托车架相比，雪地工况对侧向抗扭、冲击吸能和焊缝疲劳提出更高要求，因此在建模时不能只关注外观轮廓，更要还原管材中心线、截面规格、搭接关系和焊接边界。

从实际应用看，这类车架多用于雪地通勤、巡逻救援、林区作业及休闲骑行设备。前端需要预留转向柱安装空间，并保证滑橇与转向拉杆运动时不发生干涉；中段脚踏、座椅和动力悬置点位需围绕重心布置，避免整车在加速、制动和侧倾时出现载荷过度集中；后段则要兼顾履带张紧、悬架摆动和拖挂附件的连接需求。设计过程中通常先依据人机工程确定骑乘三角，再反推主梁高度、腰部收窄尺寸和尾部抬升角度，使骨架既满足通过性，又能为外覆盖件、油箱和电控部件留出安装边界。

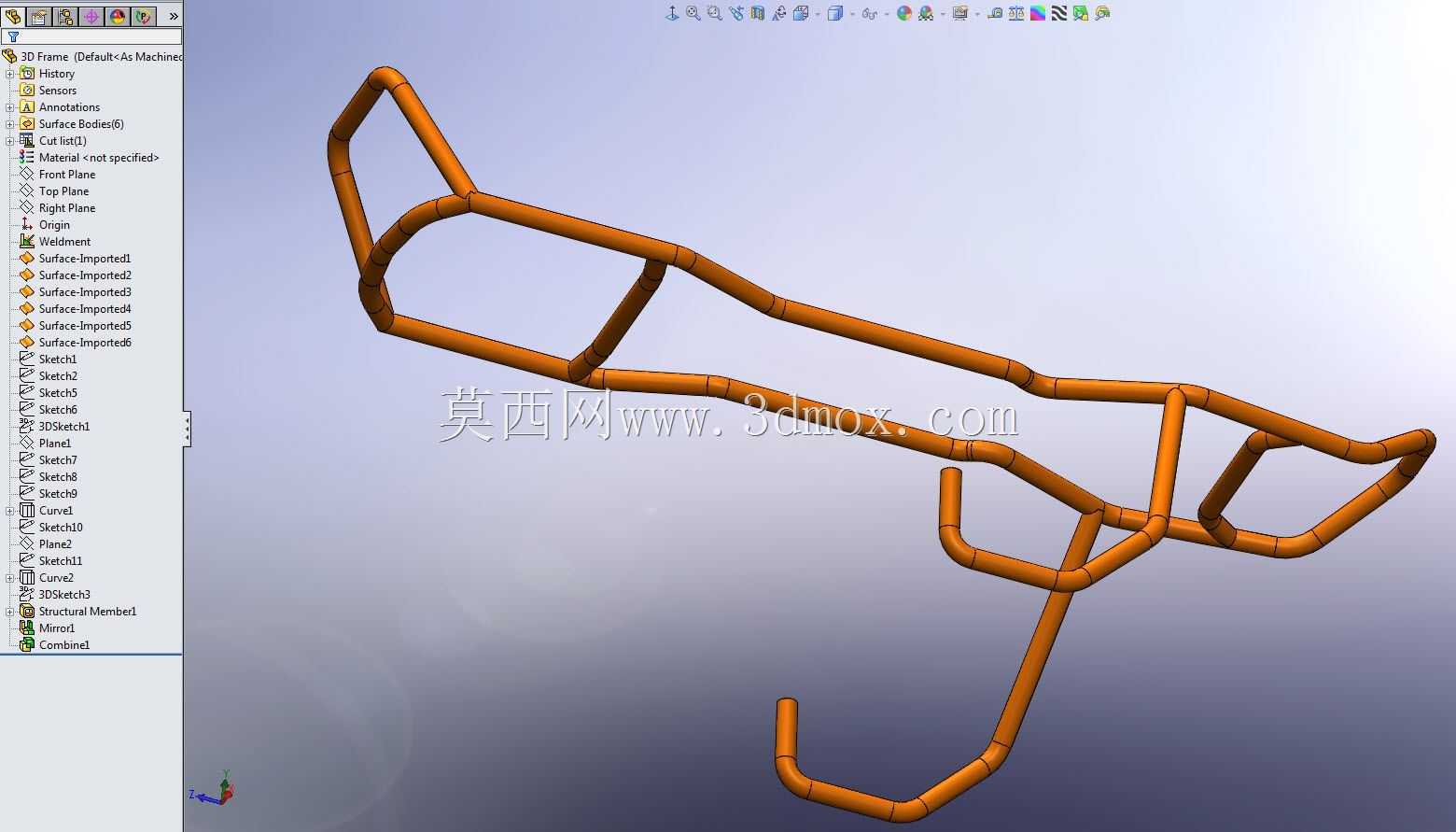

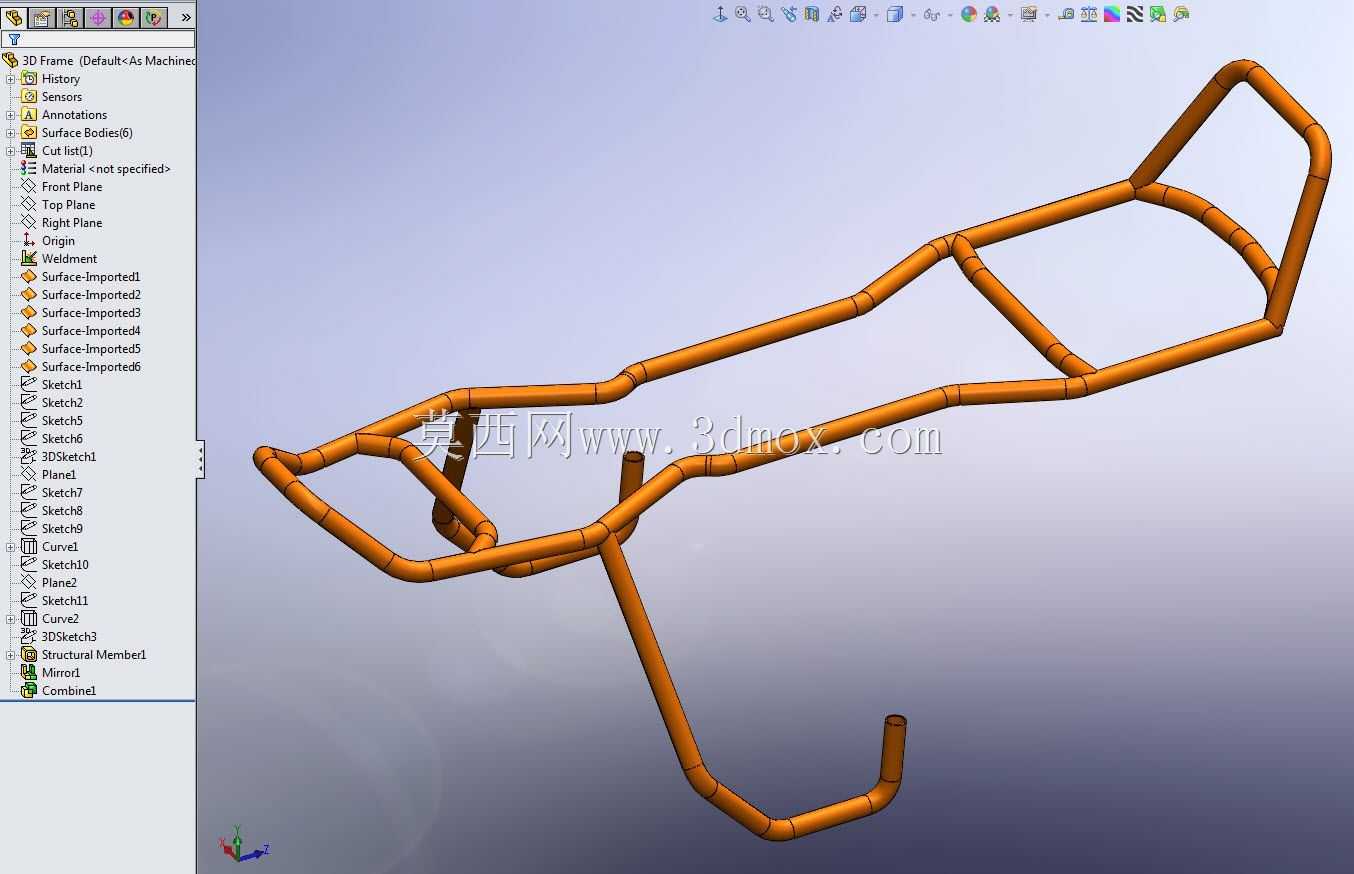

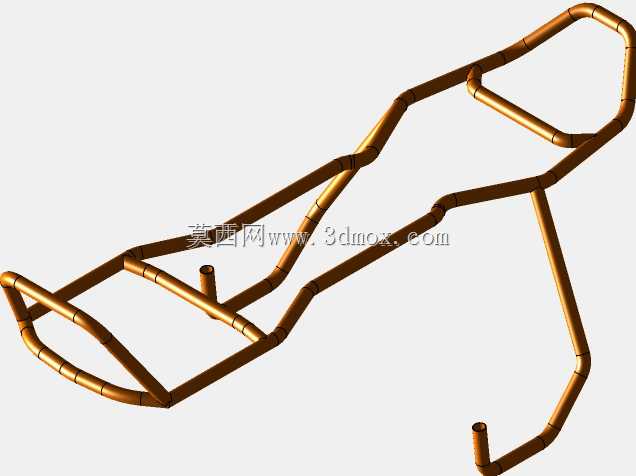

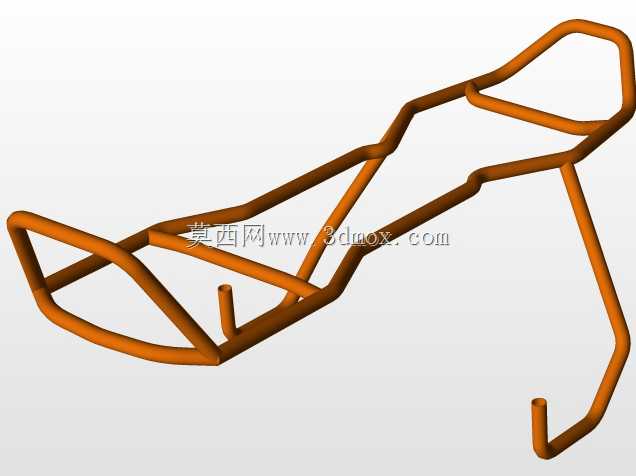

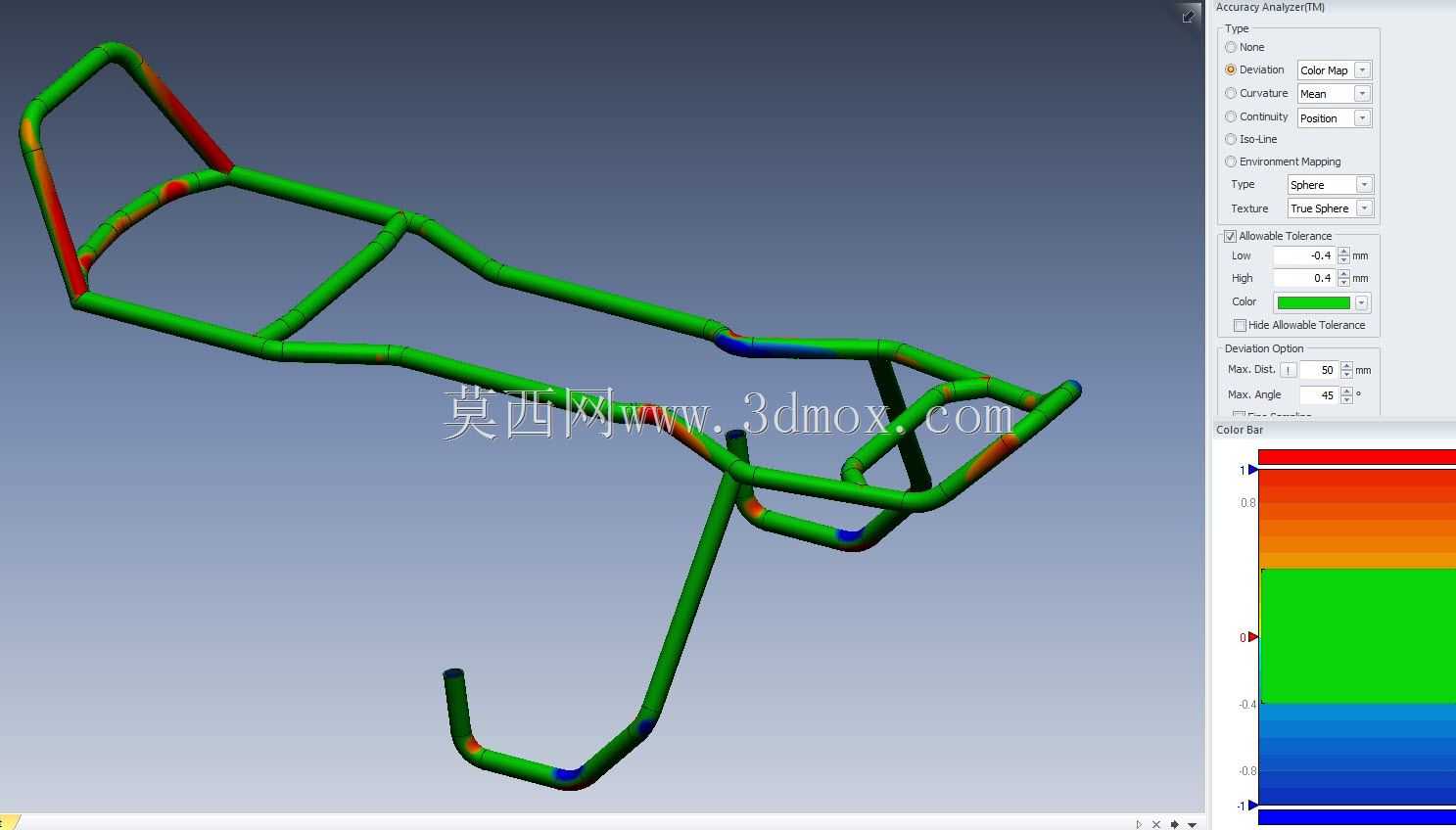

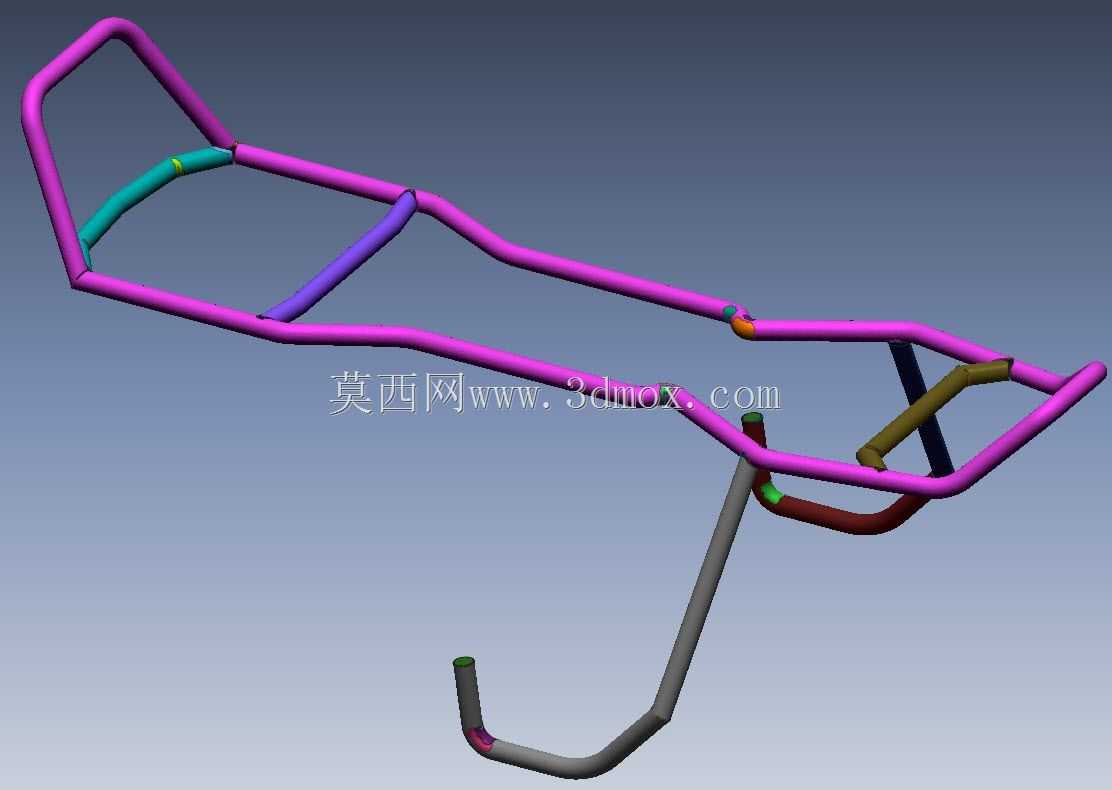

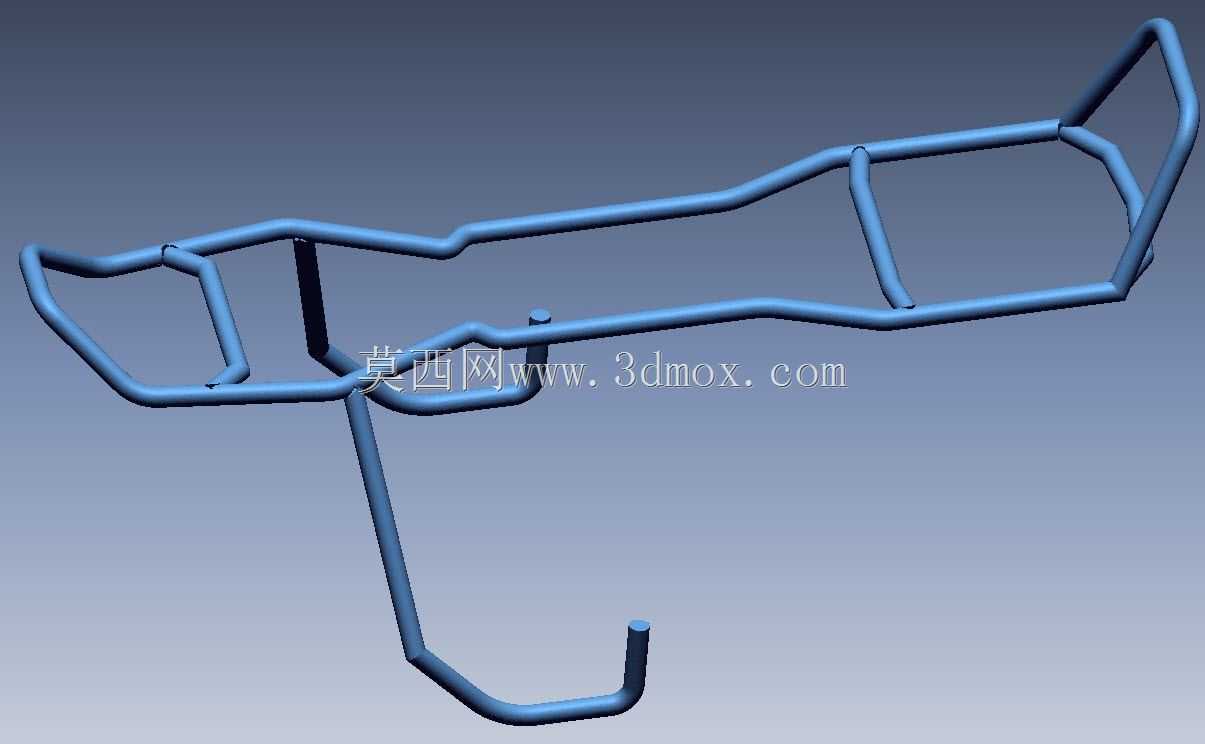

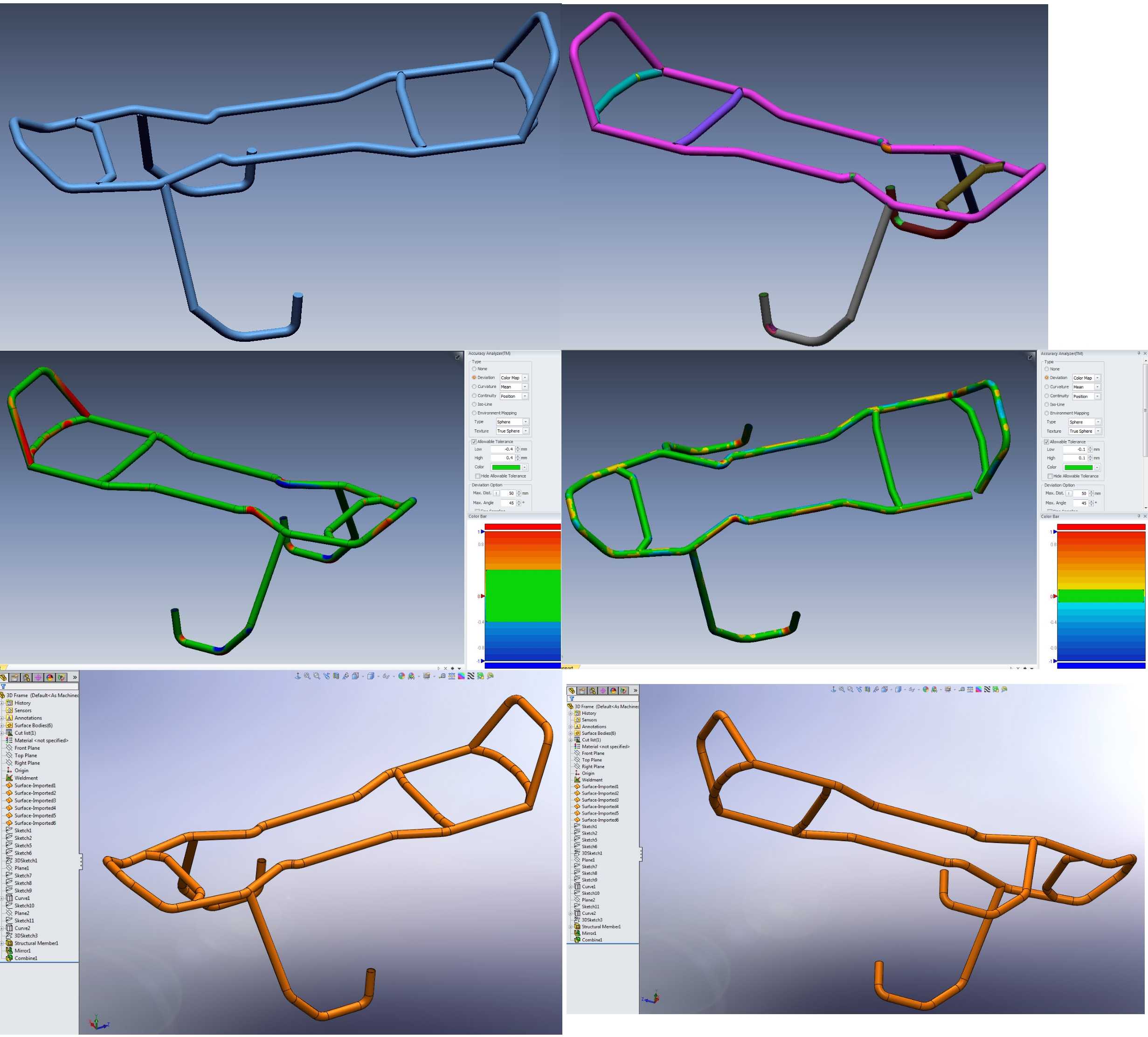

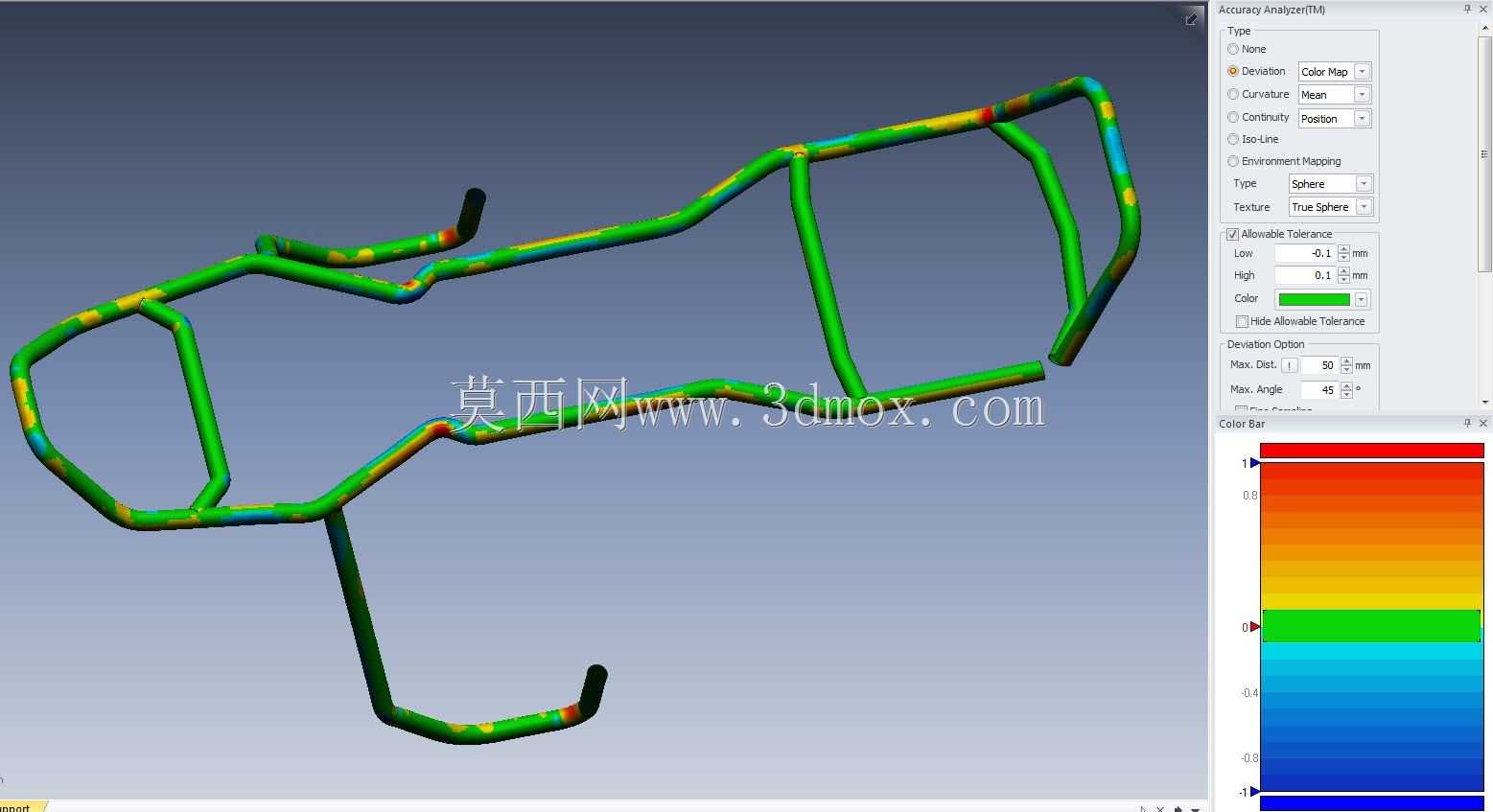

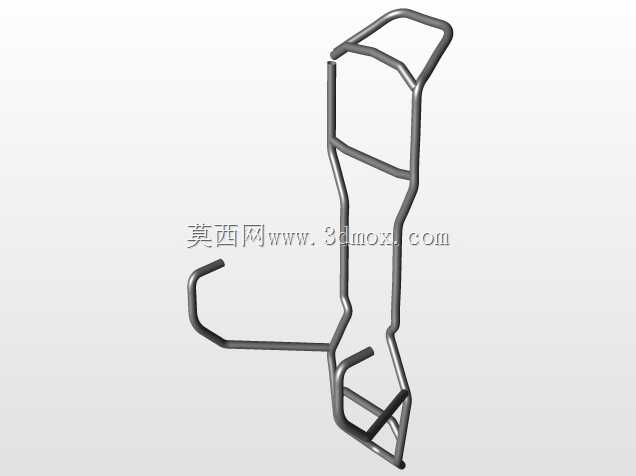

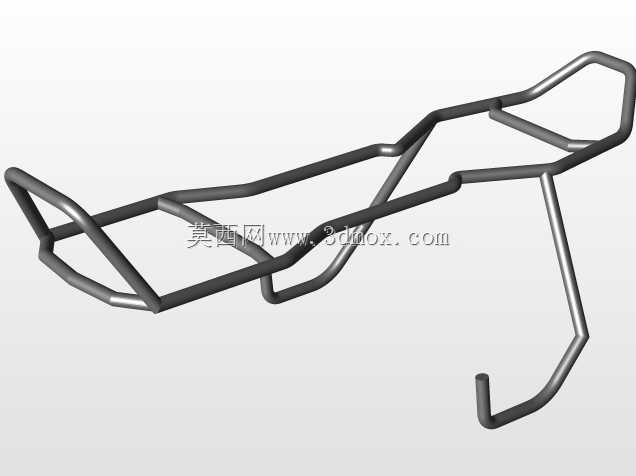

参数化建模的关键在于把离散的管架形态转化为可编辑的空间曲线体系。先由扫描或网格数据提取中心轨迹，再通过二维草图投影、三维曲线拟合和分段约束修正，使每根管材具备明确的走向、折弯半径和端点对接关系。随后沿曲线生成等截面或变截面管体，并在交接处建立相贯、切口和焊接补强特征。这样处理的优势在于，当轮距、轴距、发动机悬置点或座椅高度调整时，骨架能够联动更新，而不必重新搭建大量实体。

结构校核方面，应重点关注主梁与前立管连接区、发动机吊耳区、后悬架支点区以及多管交汇节点。管材直径、壁厚和折弯段长度会影响整体抗弯与抗扭能力；焊缝布置应避免位于高应力交变区，必要时在交汇处增加衬管或加强片。安装边界上，需要同步核查转向极限、履带跳动、制动管路走向和线束固定空间，确保骨架在承受冲击载荷时仍能为各系统提供可靠定位。该类模型适合用于车架方案评审、焊接工装开发、运动干涉检查以及后续轻量化优化。
