TROLE单轨行走轮组结构设计

该轮组主要用于沿单根轨道承载并移动的吊挂输送场景，常见于轻型悬挂输送线、工位物料吊运、自动化仓储移载以及工装夹具的直线导向机构。其核心作用是将被吊物件的载荷通过两侧夹持滚轮传递到轨道上，同时约束轮组相对轨道的横向位移，保证运行过程中不脱轨、不偏摆。

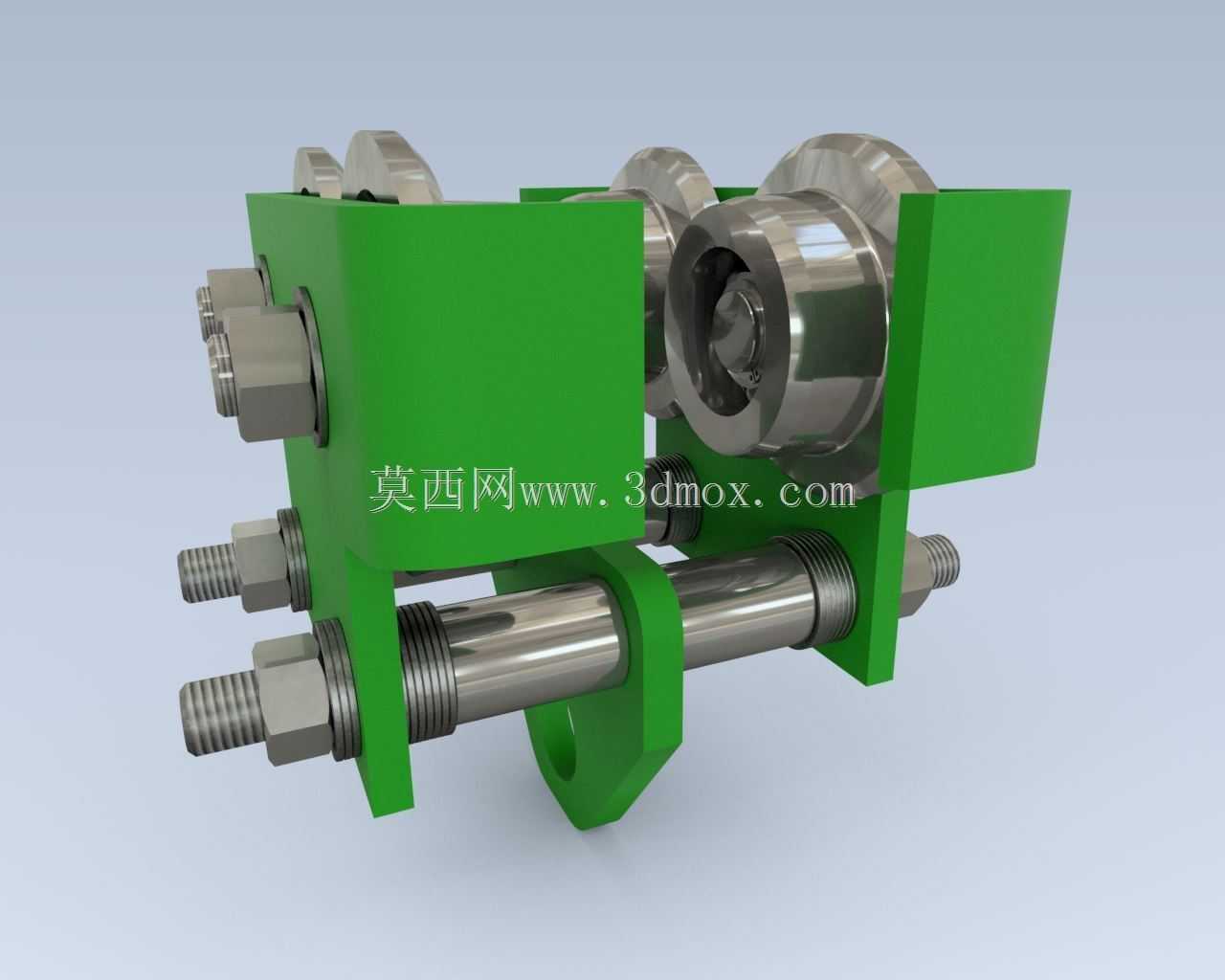

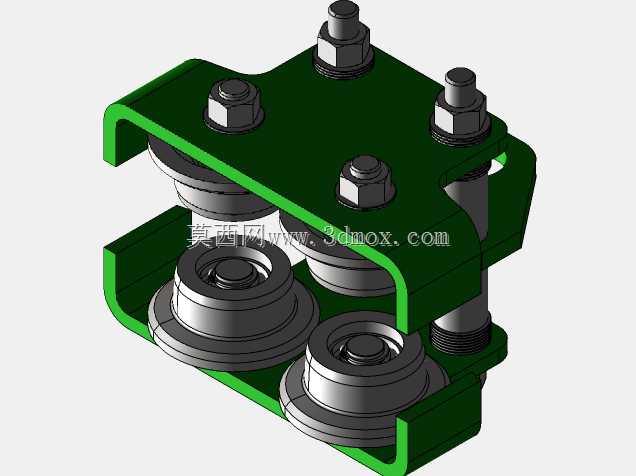

结构上采用双侧立式支撑板夹持布置，板件之间由贯穿螺栓和隔套形成刚性框架。滚轮成对分布在轨道腹板两侧，轮缘与轨道侧面形成导向接触，承载轴穿过支撑板并以螺母锁紧，装配后可通过紧固件调节两侧滚轮与轨道之间的间隙。这种布局使轮组在承受竖直载荷的同时，能够抵抗侧向力和轻微扭转，适合轨道直线段稳定行走。

从设计思路看，支撑板承担主要弯矩和连接作用，开孔位置需兼顾轴系安装、轮体避让以及下方吊点连接。贯穿螺栓不仅用于拉紧两侧板件，也参与维持框架间距，避免受载后支撑板外张。滚轮选用金属实体结构，接触面经过成型处理，可降低轨道接触应力并提高耐磨性能。轴端螺纹配合六角螺母，便于现场拆装维护，也能在滚轮磨损后快速更换。

安装边界方面，轮组宽度由两侧支撑板外缘决定，高度方向需预留滚轮外径、螺母锁紧空间以及下方吊耳的摆动范围。轨道规格与轮槽轮廓必须匹配，若轨道厚度或翼缘尺寸偏差过大，会造成滚轮接触不良、运行卡滞或局部应力集中。实际选型时应重点校核单轮承载、轴的弯曲强度、螺栓预紧力以及支撑板开孔处的挤压强度。

该结构没有复杂传动件，本质上是一种被动式导向承载部件。使用中可将多个轮组串联在同一轨道上，配合手拉葫芦、电动葫芦或移载执行机构完成短距离输送。若用于自动化线体，还可在支撑板上附加感应片、限位块或拖链安装位，以扩展定位和布线功能。建模时需准确表达滚轮与轨道的装配关系，尤其要留出合理的滚动间隙和转动自由度，这样才能在后续干涉检查和运动仿真中反映真实运行状态。
