方形实木榫卯对接结构三维造型

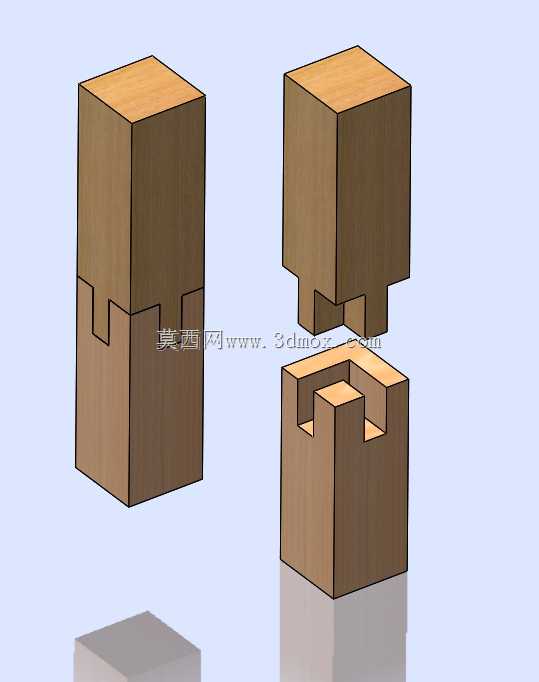

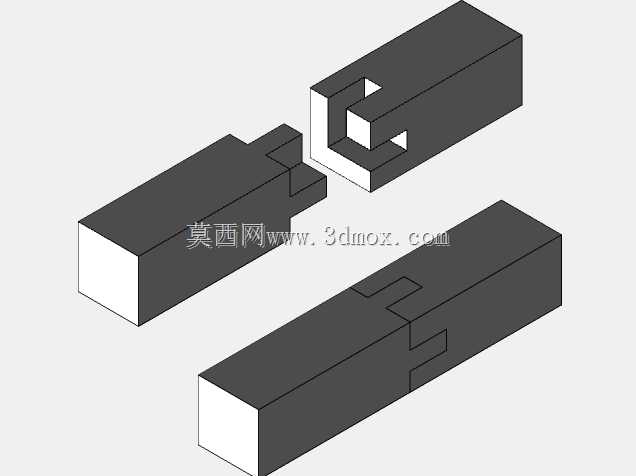

该结构展示的是一种方形截面对接式木接头，主要用于框架类木构中两根杆件的直线传力连接。模型把上下两段构件拆开表达，能够清楚看到凸榫与凹槽之间的咬合关系，适合在木结构节点设计、家具框架建模、展陈装置骨架深化以及教学演示中作为参照。

从受力角度看，这类接头依靠榫头侧壁与槽口侧壁的接触来限制横向错位，同时通过端面贴合承担轴向压力。与单纯胶粘或钉接相比，凹凸互锁能够在装配阶段提供较好的定位能力，减少现场校正工作量；在长期使用中，也能把局部剪力分散到多个接触面上，降低单一边缘劈裂的风险。设计时需要重点控制榫肩与槽口底面的贴合度，若间隙过大，节点会出现松动；若过盈过多，木材在含水率变化时容易产生开裂。

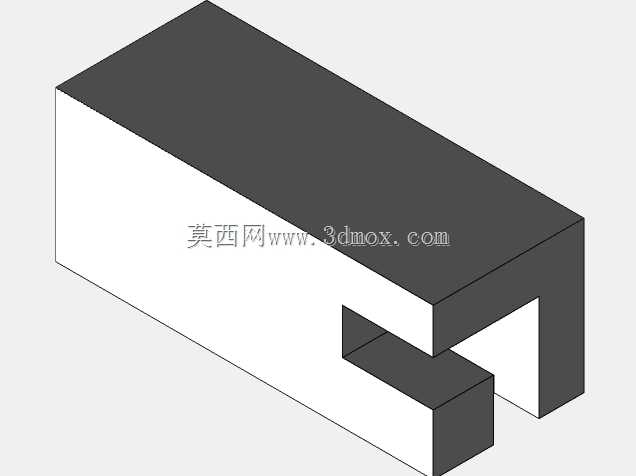

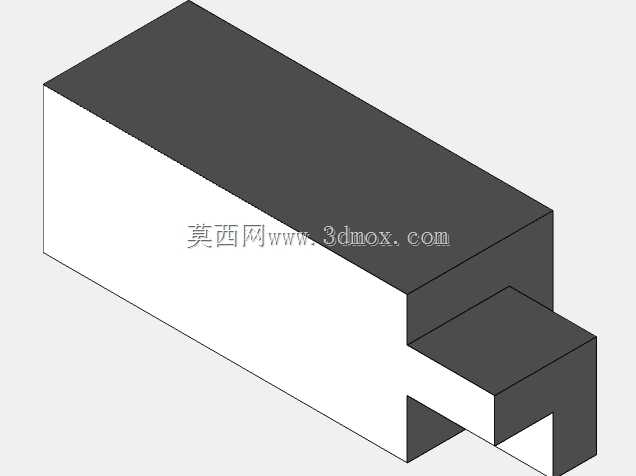

外形上，构件主体采用规则方形截面，便于与常规方木、龙骨或框架杆件直接衔接。凸榫部分从下段端部伸出，两侧保留对称肩部；上段对应开设内凹槽口，形成包覆式配合。这样的几何关系在三维建模中可通过拉伸、切除和镜像完成，关键在于保证榫头宽度、槽口深度以及肩部平面的尺寸协调。安装边界方面，接头外侧不额外突出，装配后外轮廓仍保持方正，有利于后续与面板、封边或相邻杆件平齐连接；端部插入深度则需根据杆件截面尺寸确定，既要保证足够咬合长度，也不能因开槽过深削弱上段构件的有效截面。

实际应用中，这类节点常见于轻型木框架、展台支撑、桌椅骨架以及箱式柜体的立向连接。若承受较大弯矩或反复载荷，可在榫接基础上增加木销、螺栓或结构胶进行复合加固；若用于可拆卸结构，则应适当放宽配合公差，并在接触面预留打磨与涂装余量。建模时还应关注木材纹理方向，凸榫宜顺纹受力，避免横纹受剪造成脆性破坏。整体结构没有复杂曲面，加工可通过铣削、开榫机或数控雕刻实现，适合从方案模型直接转化为加工图纸。
