铜制内丝宝塔气动软管快插接头

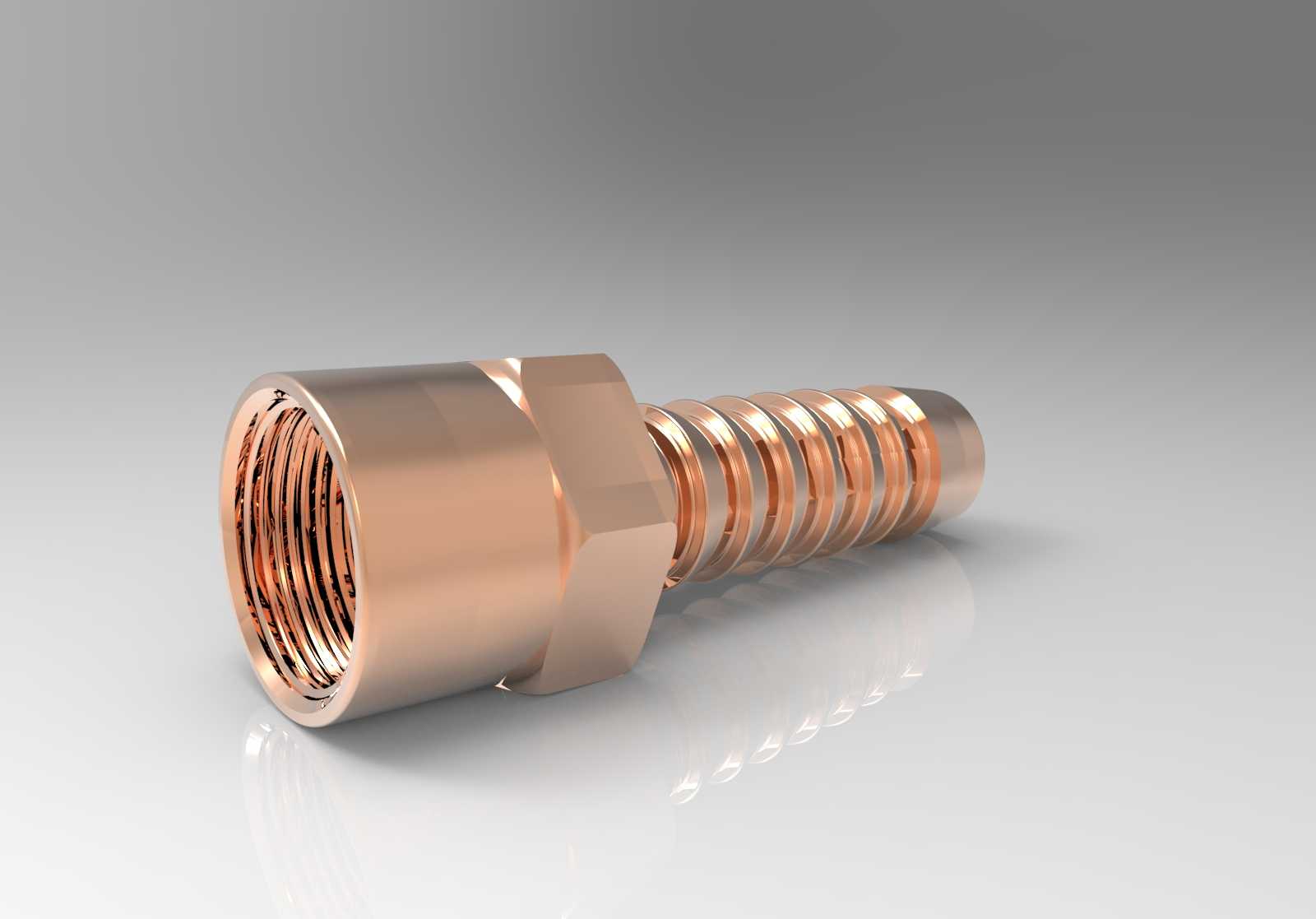

该接头为黄铜材质的管路连接件，一端采用内螺纹结构，另一端为带环形倒刺的宝塔插接段，主要用于气动系统、低压流体输送管路中柔性软管与带外螺纹接口的阀体、泵体或设备面板之间的快速连接。从实际工况来看，这类接头广泛出现在车间气路布设、小型给排水支路、润滑系统供油管路以及实验台流体回路中，相比塑料接头，铜质本体在抗锈蚀、耐温变和抗机械磕碰方面表现更稳定，长期使用后螺纹不易滑牙，拆卸维护时也不容易出现本体开裂问题。

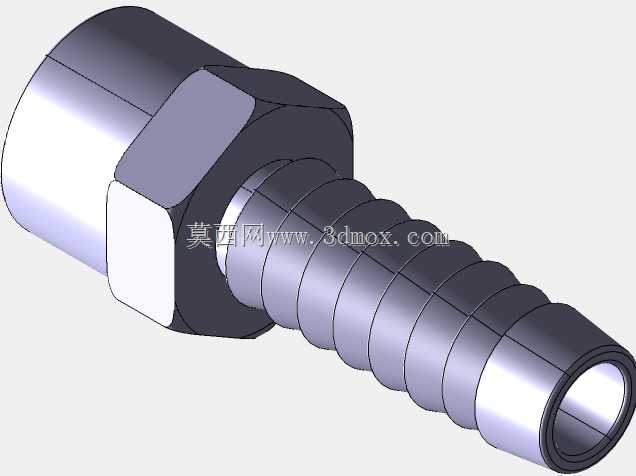

结构设计上，内螺纹端外侧加工出六角受力面，方便使用标准开口扳手或活动扳手施加拧紧力矩，避免安装时打滑损伤接头表面；六角段与宝塔段之间留有过渡轴肩，拧紧时该轴肩可贴紧对接端面，既限制拧入深度，也能为密封垫片提供压紧基准。宝塔段的多道环形倒刺沿轴向均匀分布，齿尖朝向内螺纹一侧，当柔性软管套入后，倒刺会嵌入软管内壁，配合喉箍扎紧后可有效防止管路受压时软管脱落；末端做圆弧导向处理，套入软管时不会割伤管体内壁，减少装配过程中软管被切破导致的渗漏隐患。

从安装边界判断，该接头的径向最大尺寸集中在六角段，选型时需预留扳手操作空间，避免相邻管路或设备壁面过近导致无法施加力矩；轴向长度需匹配软管插入深度与螺纹拧入深度之和，布置管路时要留出足够的直线装配余量，防止软管过度弯折造成通流截面减小。内螺纹规格需与对接端外螺纹严格匹配，锥螺纹与直螺纹不可混用，必要时在螺纹段缠绕生料带或配合密封垫实现端面密封，避免仅依靠螺纹过盈配合造成应力集中。

建模过程中需重点还原倒刺的齿形角度与螺距，齿尖过锐会增加建模和后续加工的应力集中风险，齿高不足则会降低软管拉脱力；六角面的对边尺寸需符合标准紧固件公差，保证虚拟装配时扳手可正常就位，同时干涉检查能准确识别相邻部件的碰撞情况。内壁流道应保持平滑过渡，避免台阶造成流体紊流，在气动回路中可减少压力损失，输送液体时也不易残留介质。
