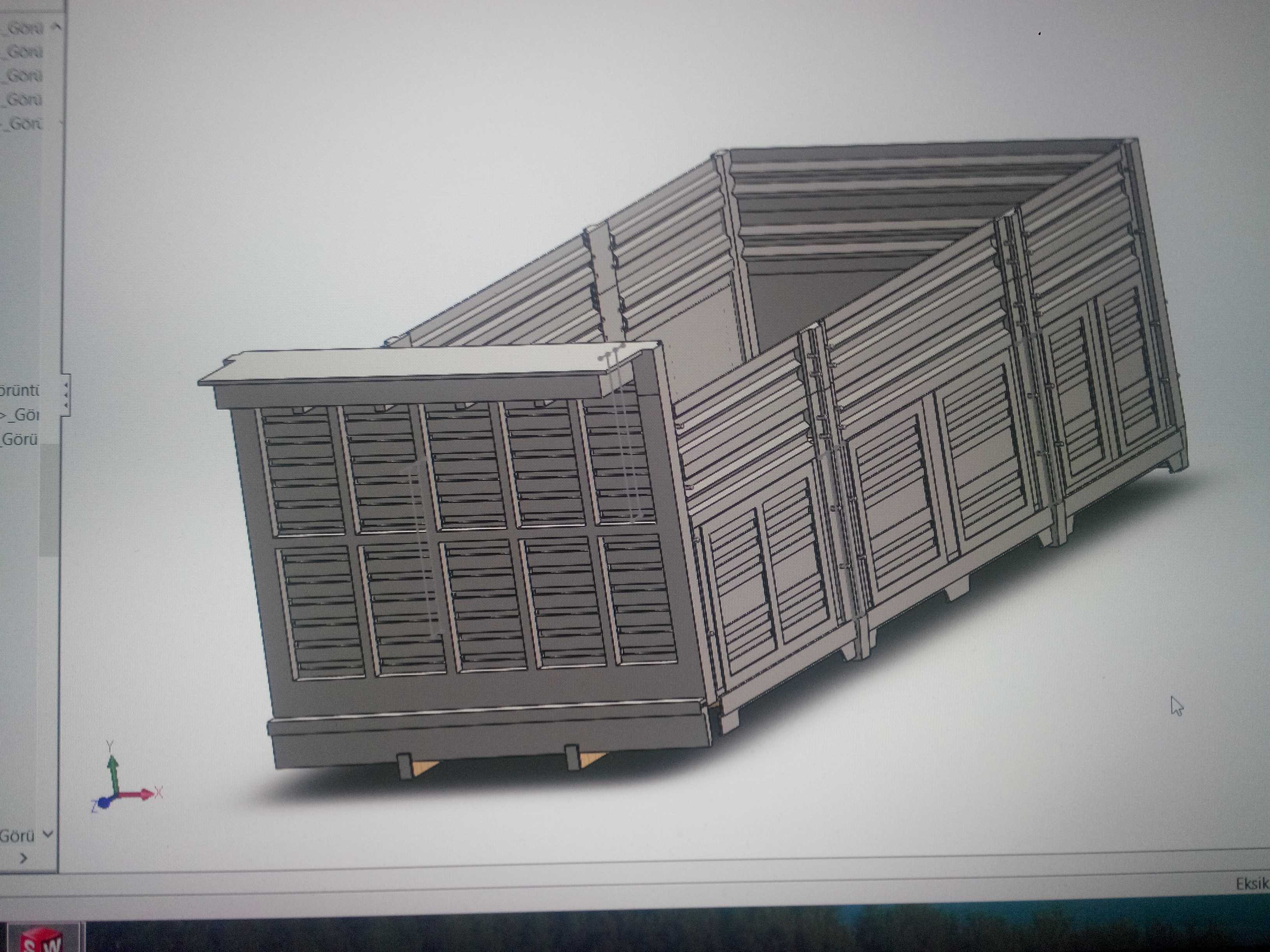

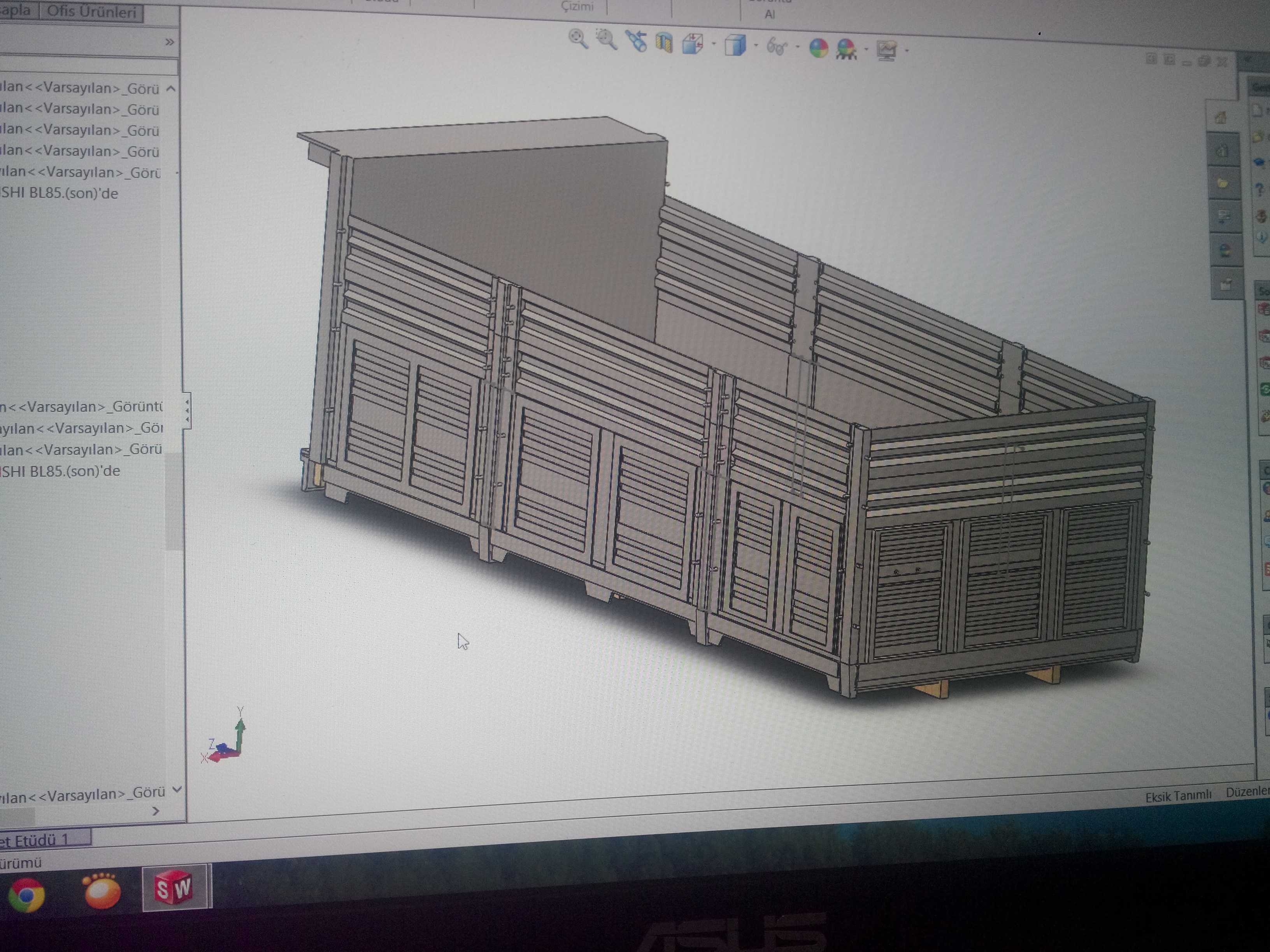

三菱BL85货运卡车栏板货厢结构

该结构围绕轻型货运车辆后装承载空间展开，重点还原栏板式货厢的板壁、底板支撑、边框包边及铰接限位关系，适用于城市配送、建材转运、农副物资运输等场景。设计时优先考虑装卸便利性与载货适应性，侧围与后围采用分块栏板形式，可根据作业需要单独开启或放倒，降低人工搬运及叉车配合作业时的高度阻碍。

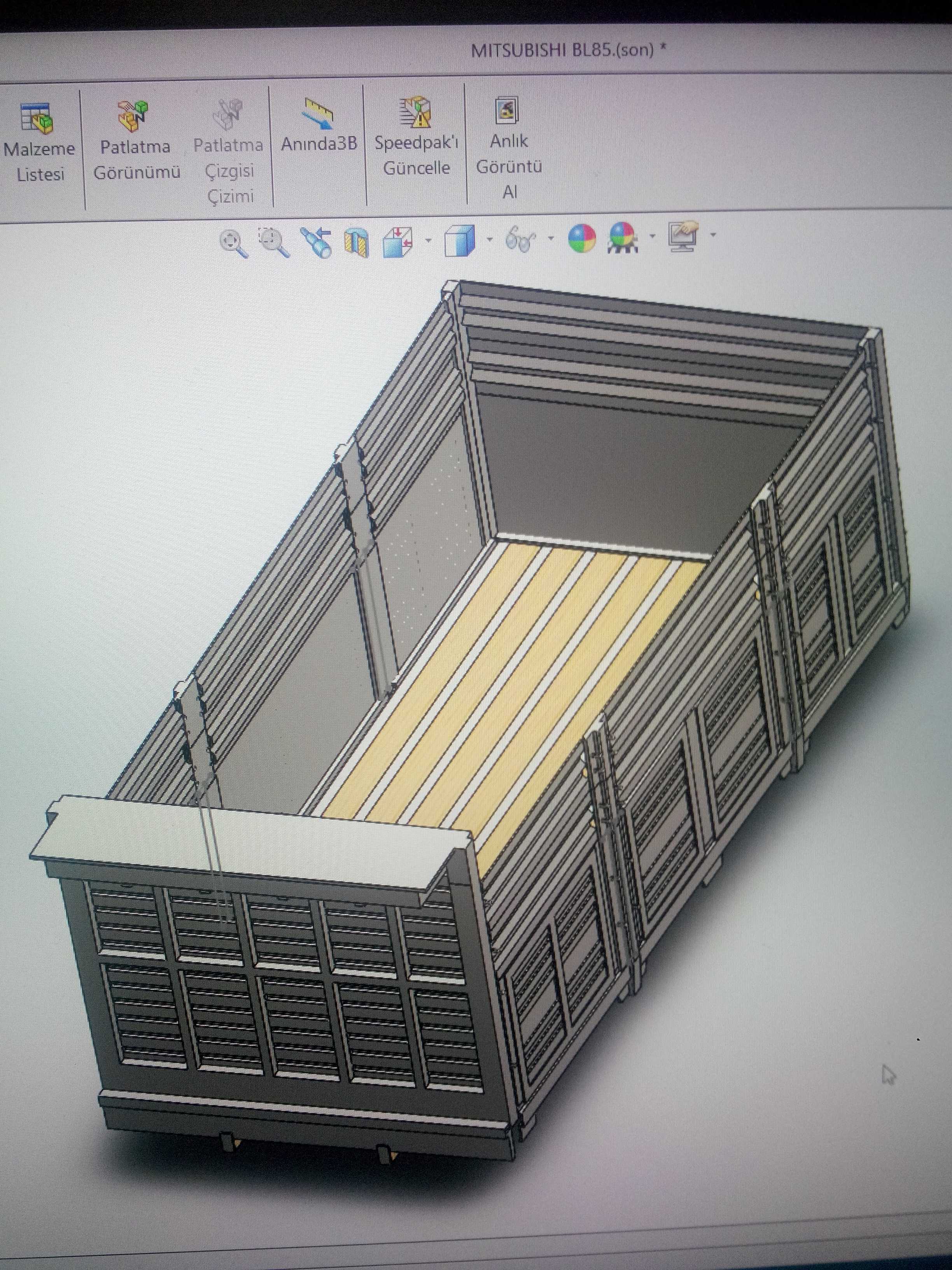

从承载逻辑看，底板并非简单平板，而是由多根纵向梁与横向支撑构成骨架，上表面铺设条状承载板，形成分散载荷的传力路径。这样的布置能够避免局部重压造成底板凹陷，同时为货物提供稳定的摩擦面。栏板外侧可见加强筋与压型结构，这些结构在不显著增加板厚的前提下提升侧壁抗弯能力，减少散装货物挤压或颠簸工况下的外鼓变形。

边角位置采用包边与立柱过渡，既提高货厢整体刚性，也能在货物磕碰时保护焊缝与连接点。栏板与底架之间通过铰接件连接，关闭状态由锁止机构固定，开启后可形成更大的侧向装卸通道。前栏板高度与驾驶室后方保留安全间隙，避免急制动时货物前冲侵入驾乘区域，同时为灯具、支架或防水帆布的固定预留安装条件。

建模过程中需要特别关注各板件的装配边界：底架宽度决定轮距内的可用载货宽度，栏板高度影响重心与限高，侧围开启半径则关系到狭窄场地内的操作空间。板壁之间的间隙不能过小，否则实际生产中会因焊接变形、涂装厚度或装配误差出现干涉；也不能过大，否则影响外观并增加货物撒漏风险。底板支撑间距需结合常用载荷分布设定，梁件截面与连接位置应与底盘纵梁孔位或副梁安装方式匹配。

在工程应用中，这类货厢常需面对不均匀载荷、频繁开关以及户外腐蚀环境，因此结构上强调可修复性：外板、立柱、铰链和锁具均应作为可识别的独立装配关系处理，便于后期更换易损件。三维建模时将栏板、底板、包边和加强件分层表达，能够直接服务于钣金展开、焊接工装定位以及与底盘的匹配校核。整体方案不追求复杂机构，而是通过合理的分块、加强和连接布置，在自重、强度、成本与装卸效率之间取得平衡。
