大众1.4L16vAFH发动机凸轮轴正时齿轮

该零件为适配大众1.4L16vAFH型VAG发动机的凸轮轴传动齿轮，在整机配气机构中承担正时传动核心作用，工作时与曲轴正时齿轮通过正时带或正时链啮合，将曲轴输出的动力按固定相位传递给凸轮轴，精准控制进排气门的开闭时序，保证发动机各缸在压缩、做功、排气、进气行程中配气相位完全匹配，避免气门与活塞发生运动干涉，是保障发动机动力输出稳定性、燃油经济性与排放达标度的关键基础传动件。

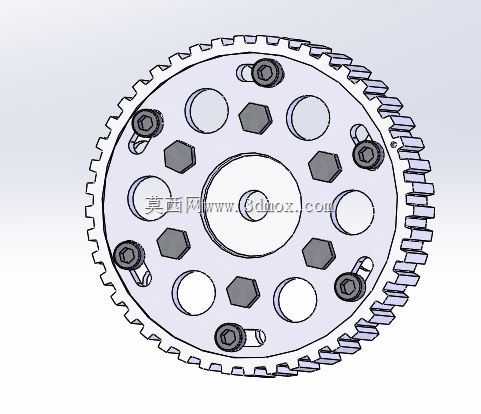

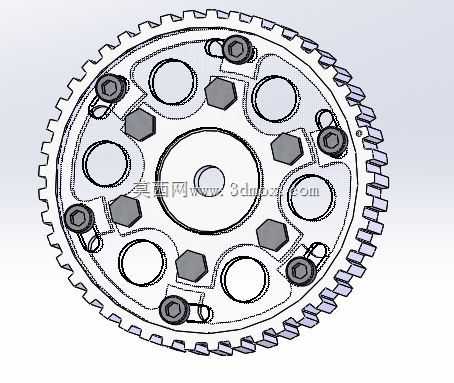

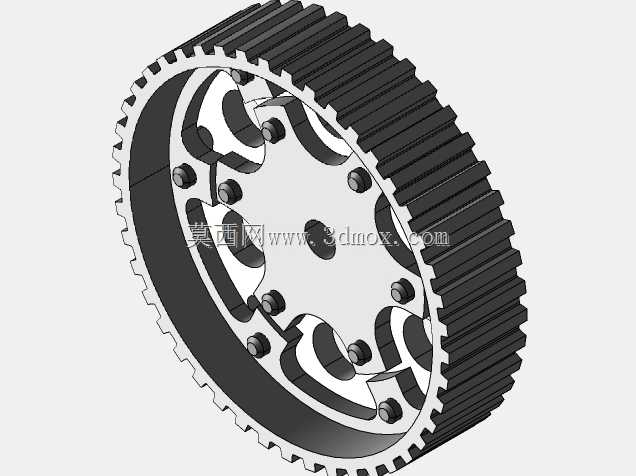

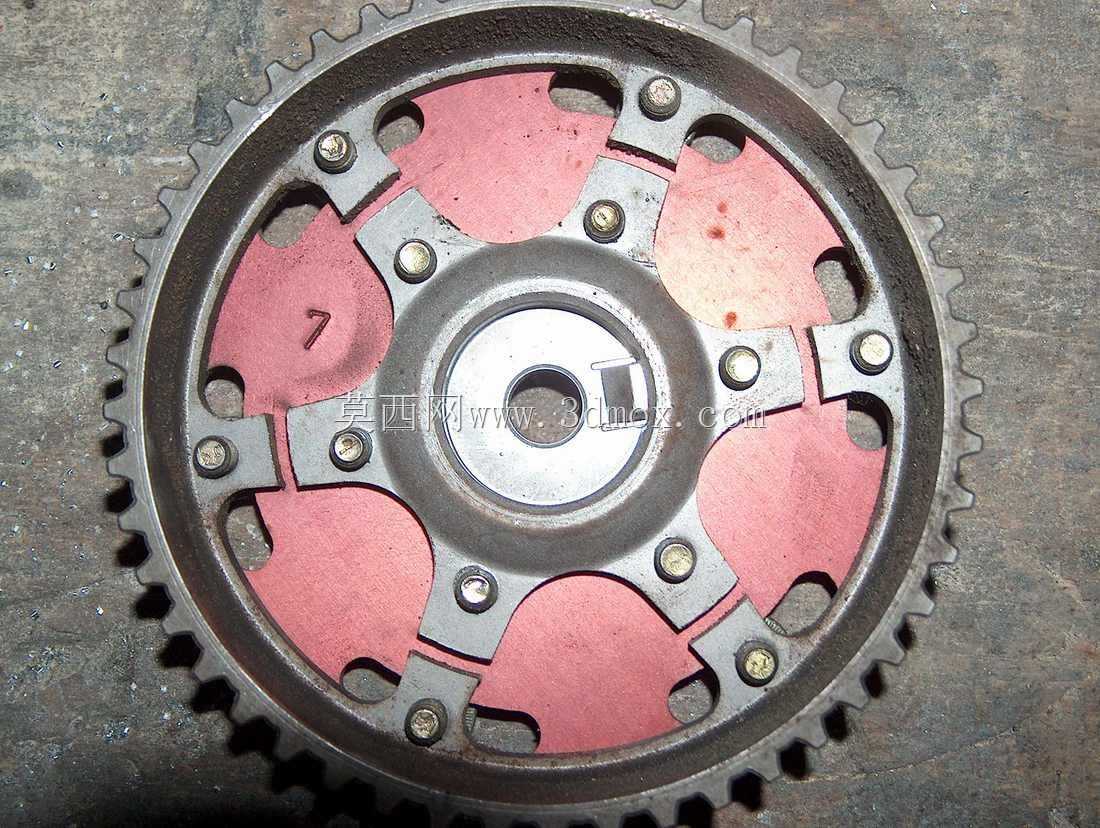

从结构设计来看，齿轮外圈加工有等距分布的啮合齿，齿形参数完全匹配对应正时传动件的啮合规格，传动过程中齿侧间隙控制在合理工程区间，既可以补偿热态下零部件的膨胀量，又能降低啮合冲击与传动噪音。齿轮基体采用辐板式轻量化结构，盘面开设多个圆形减重通孔，在不降低整体结构刚性的前提下削减零件自身转动惯量，减少发动机运转过程中的惯量损耗，提升气门正时响应速度。盘面沿周向分布多组螺栓安装位与六角定位结构，可实现齿轮与凸轮轴轴端、信号发生盘等关联部件的同轴固定，多组紧固件沿圆周均匀排布的设计，能让轴向夹紧力均匀分散，避免高转速运转下零件出现偏心晃动或局部应力集中。

设计过程中优先保证同轴度公差，齿轮内孔与凸轮轴轴端采用精准配合，定位基准与齿圈分度圆的同轴度误差控制在极小范围内，防止长期运转后出现正时相位偏移。零件加工阶段在基础轮坯上完成螺纹孔铣削、定位端面切削等工序，配合铝垫片调整轴向安装间隙，补偿不同批次关联零件的尺寸公差，保证装配后齿轮端面跳动量符合发动机设计要求。

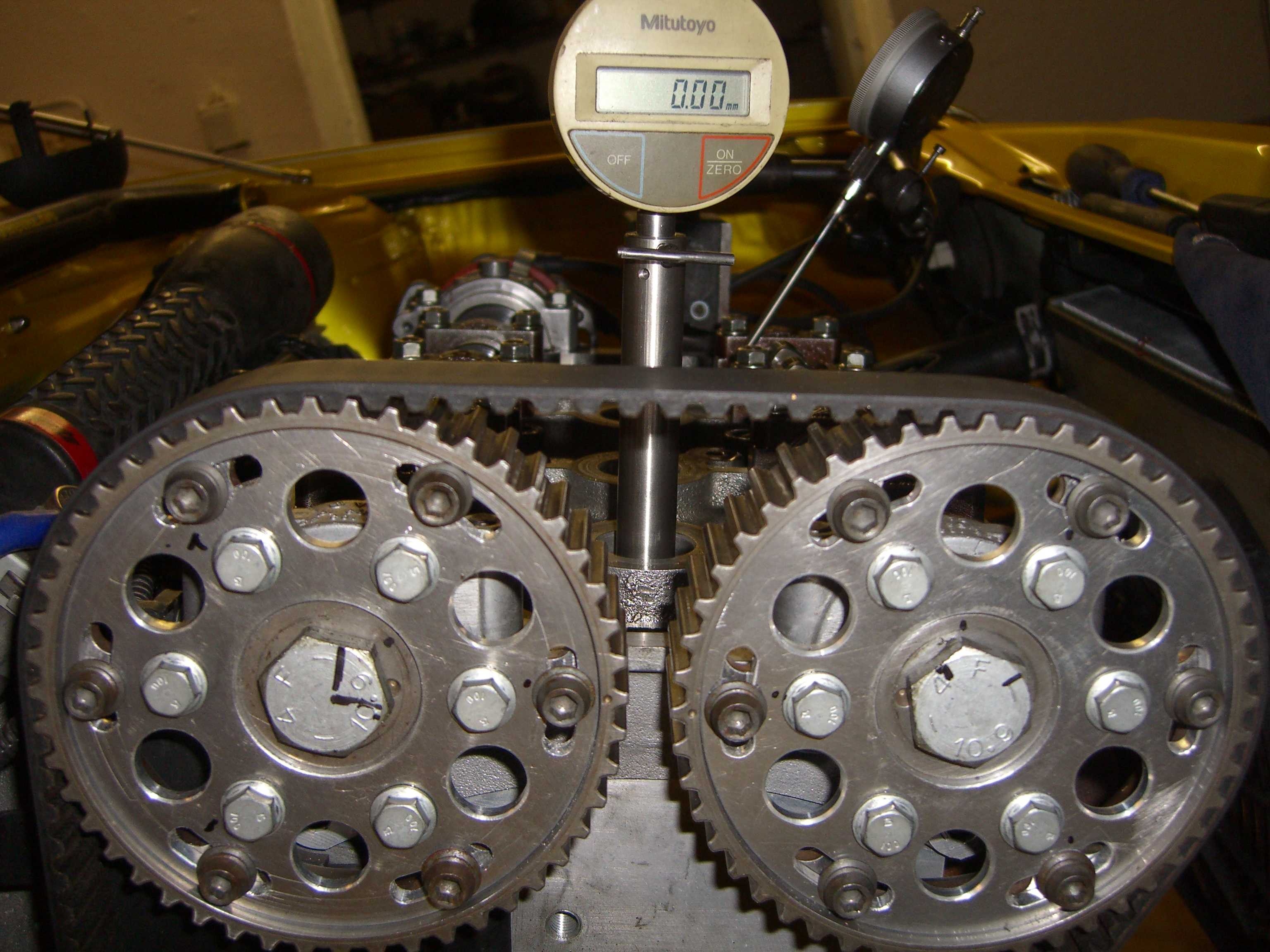

实际装机场景中，该齿轮的安装边界完全适配AFH发动机缸盖前端的正时腔空间，外径、轴向厚度与安装孔位分布均与原厂设计参数保持一致，无需对周边正时罩、张紧轮、惰轮等部件进行改造即可直接装配。发动机运转过程中，齿轮需持续承受交变啮合冲击力与周期性扭转振动，材料选型与结构强度均经过台架耐久验证，可覆盖发动机全工况转速区间的使用需求。维修替换场景下，该结构的三维数模可直接用于装配干涉校验、正时工装设计以及故障件测绘比对，帮助技术人员快速确认安装定位关系，降低配气正时校准出错概率。
