钢板划线定位用波尔迪冲锤结构

在重型钣金下料、钢结构件号料以及机加工毛坯划线工序中，板材表面的标记线很容易因搬运、打磨或轻微磕碰而模糊，直接造成后续钻孔、切割或折弯定位偏移。这类带横向加力杆的冲锤，核心作用就是在已划好的十字线交点处压出一个清晰、位置稳定的锥形凹坑，为钻头定心、装配对位或检验基准提供可重复识别的物理标记。

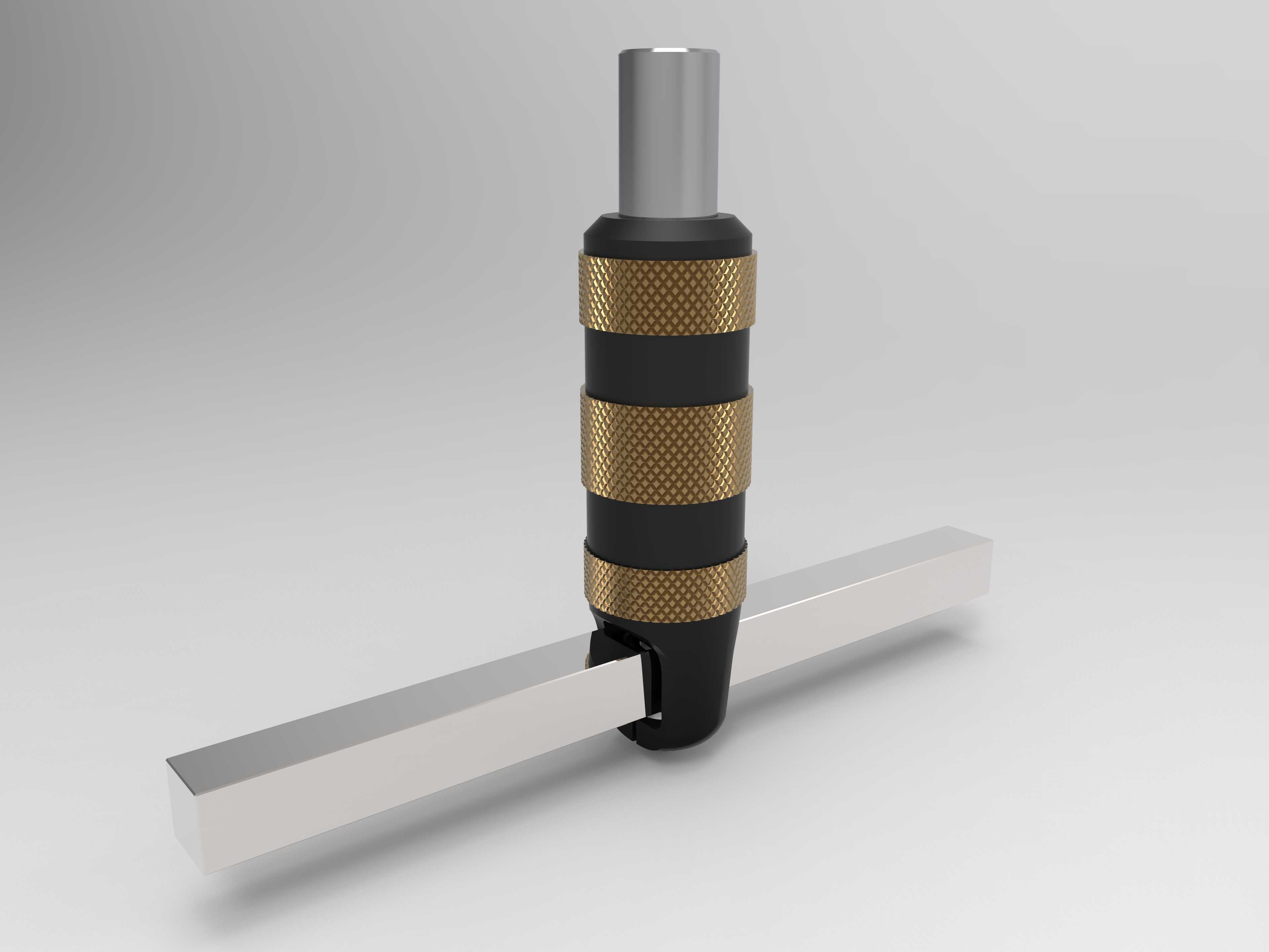

从现场使用逻辑看，冲头尖端采用小锥角硬质端头，接触钢板时能把轴向压力集中在极小面积上，既保证凹坑边缘清晰，又避免尖端过快卷刃。手柄中段设置多道防滑环纹，握持时可承受较大的下压力；横向杆穿过锤体上部，形成类似T型扳手的受力结构，操作人员双手按压横杆两端即可获得稳定的垂直下压力，必要时也可借助小锤轻击顶部端面完成冲点。这种结构比普通手持样冲更容易控制垂直度，尤其适合在厚钢板、大平面构件上连续作业，减少冲点歪斜导致的定位误差。

设计上需要重点控制几个边界关系：冲头轴线与横杆轴线必须保持垂直，否则双手施压时会产生侧向分力，使凹坑偏移划线交点；冲头伸出长度要兼顾可见性与刚性，伸出过长会在受力时发生弯曲，过短则不便于对准细小线痕；手柄外径需适配手掌握持区间，横杆长度则要在操作空间和增力效果之间平衡，过长会在狭窄工位内与相邻板材、工装发生干涉。

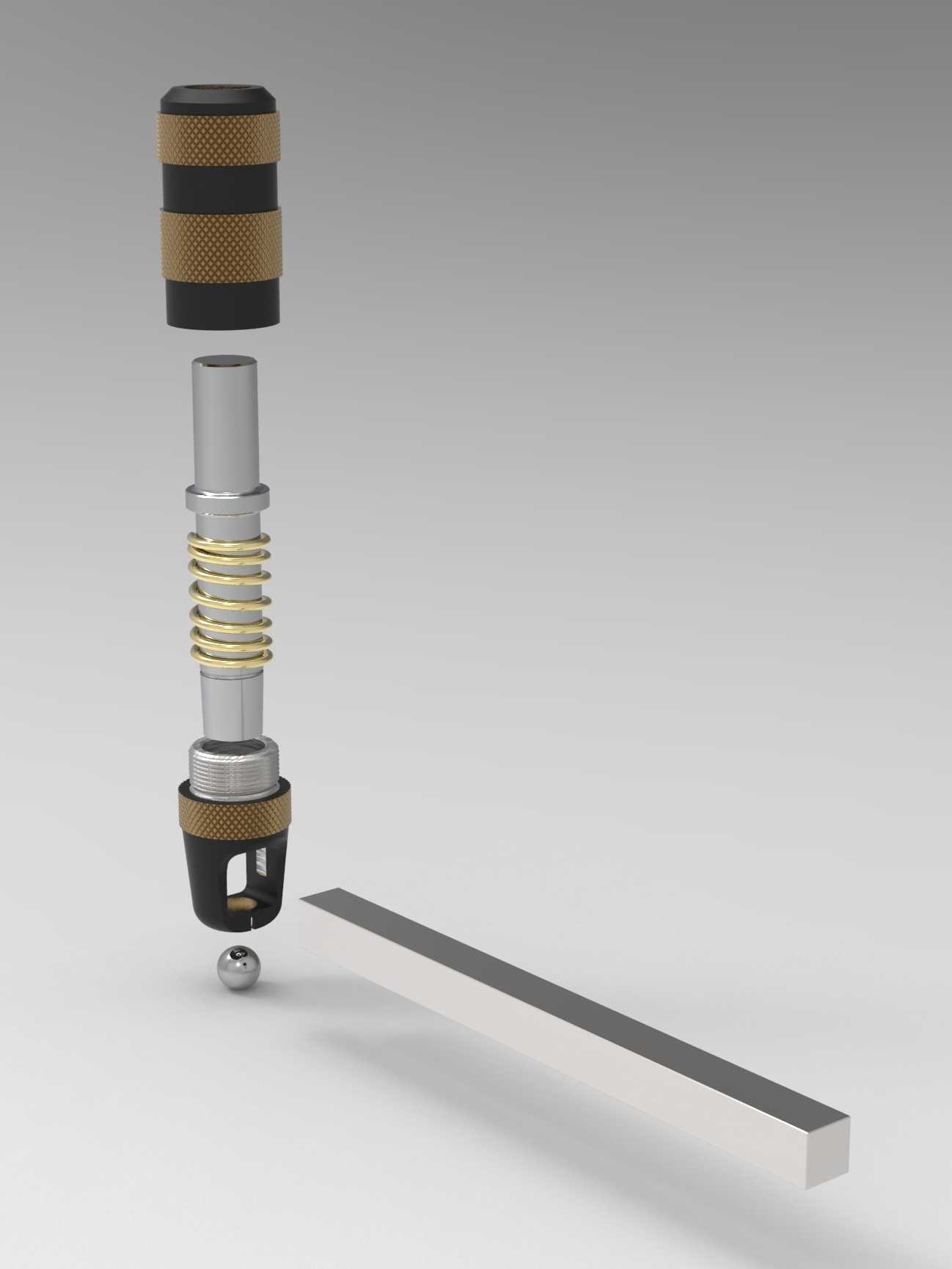

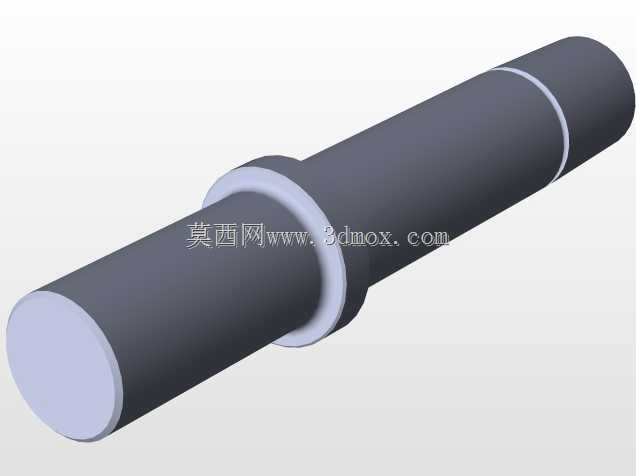

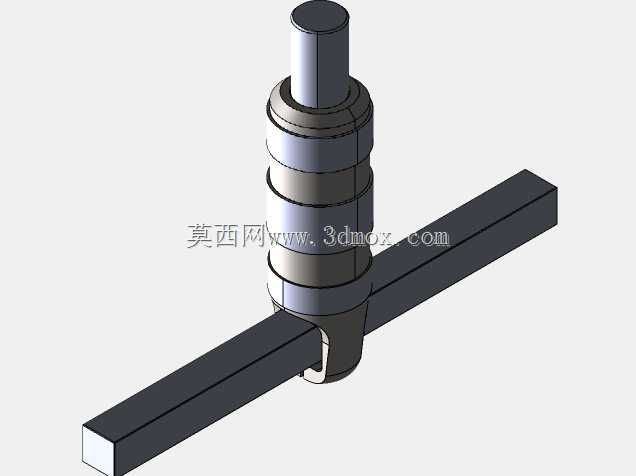

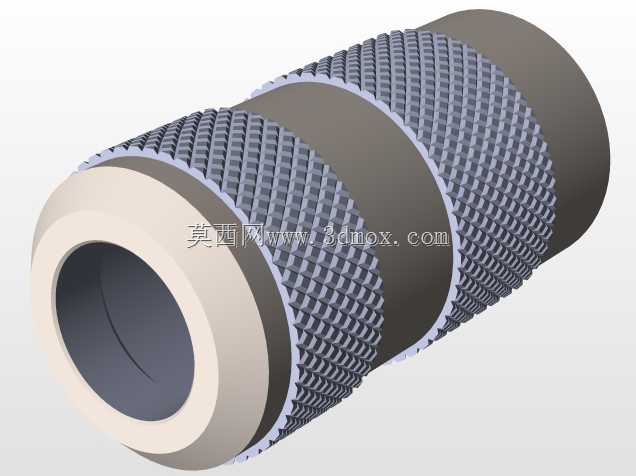

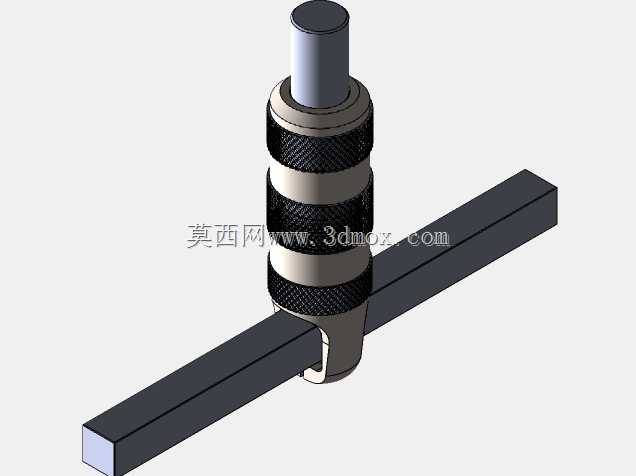

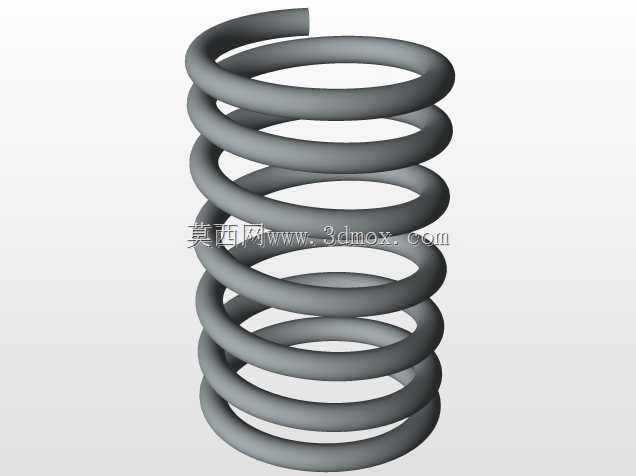

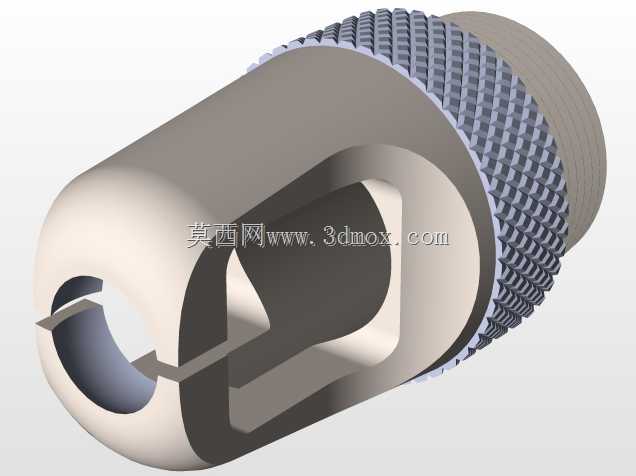

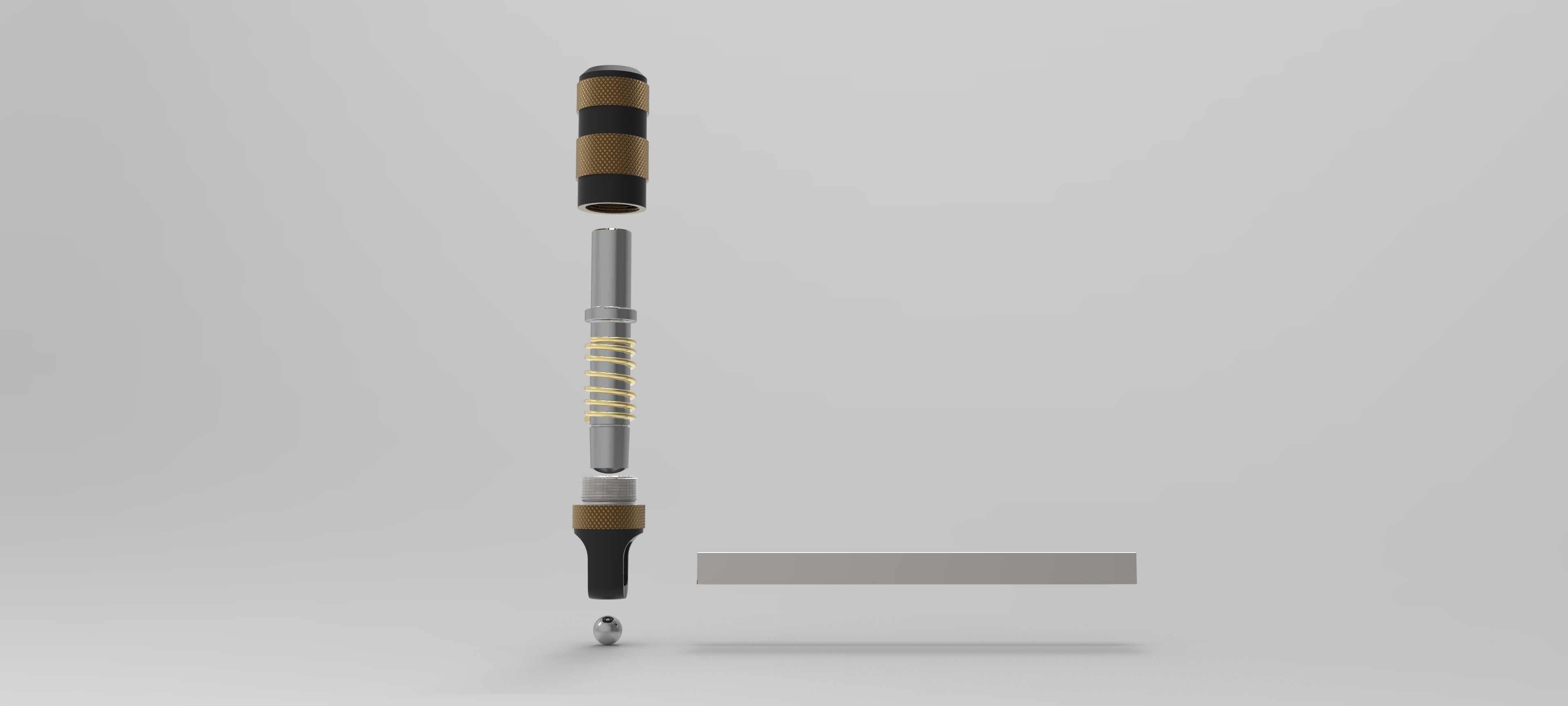

三维建模时，可将整体拆分为冲头、主体握柄、防滑套、横向压杆和顶部承压端几个独立特征。冲头尖端建立为可替换结构，便于在磨损后单独更换；握柄表面的环纹采用圆周阵列生成，同时要保证根部圆角过渡，避免应力集中；横杆与主体的配合孔需标注同轴度和配合间隙，装配后横杆不应有明显窜动。模型中还应体现冲头尖端与钢板平面的接触关系，用于模拟压坑位置、检查操作姿态以及验证整体高度是否适应常见工作台面。

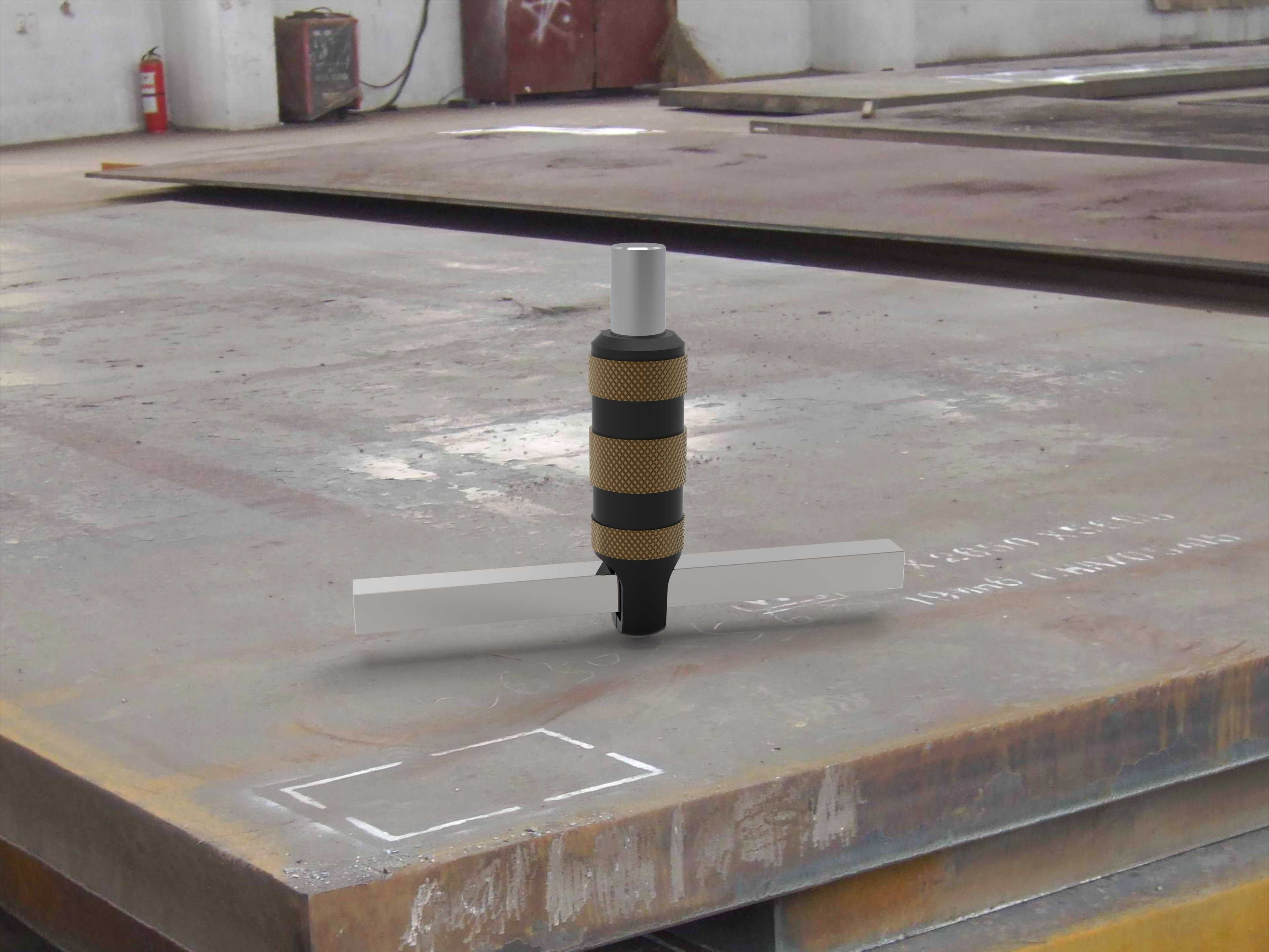

在实际选型中，这类工具常用于铆工、钳工、下料工和钢结构预制岗位。它不需要外接动力，也不受车间气源、电源位置限制，在大型板材铺开后即可就地完成基准点冲制。对于需要批量号孔的法兰板、连接板和设备底座，先划线再冲点，能够显著提高后续钻孔的位置一致性，降低钻头刚切入板面时的滑移风险。结构建模时保留各零件的装配关系，也可为后续派生不同长度冲头、不同握柄直径的系列化型号提供基础。
