城市地下交通隧道内部支护构造

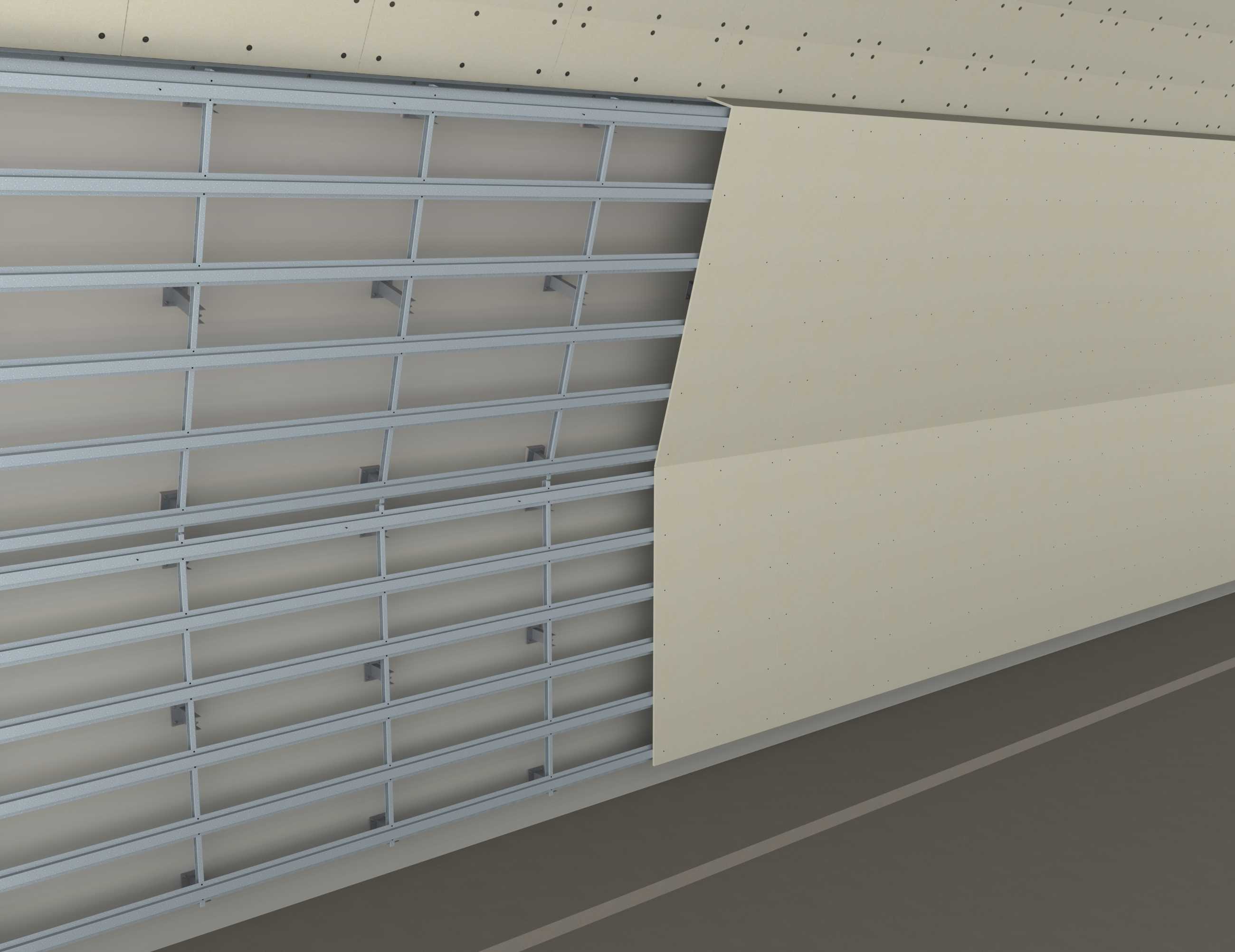

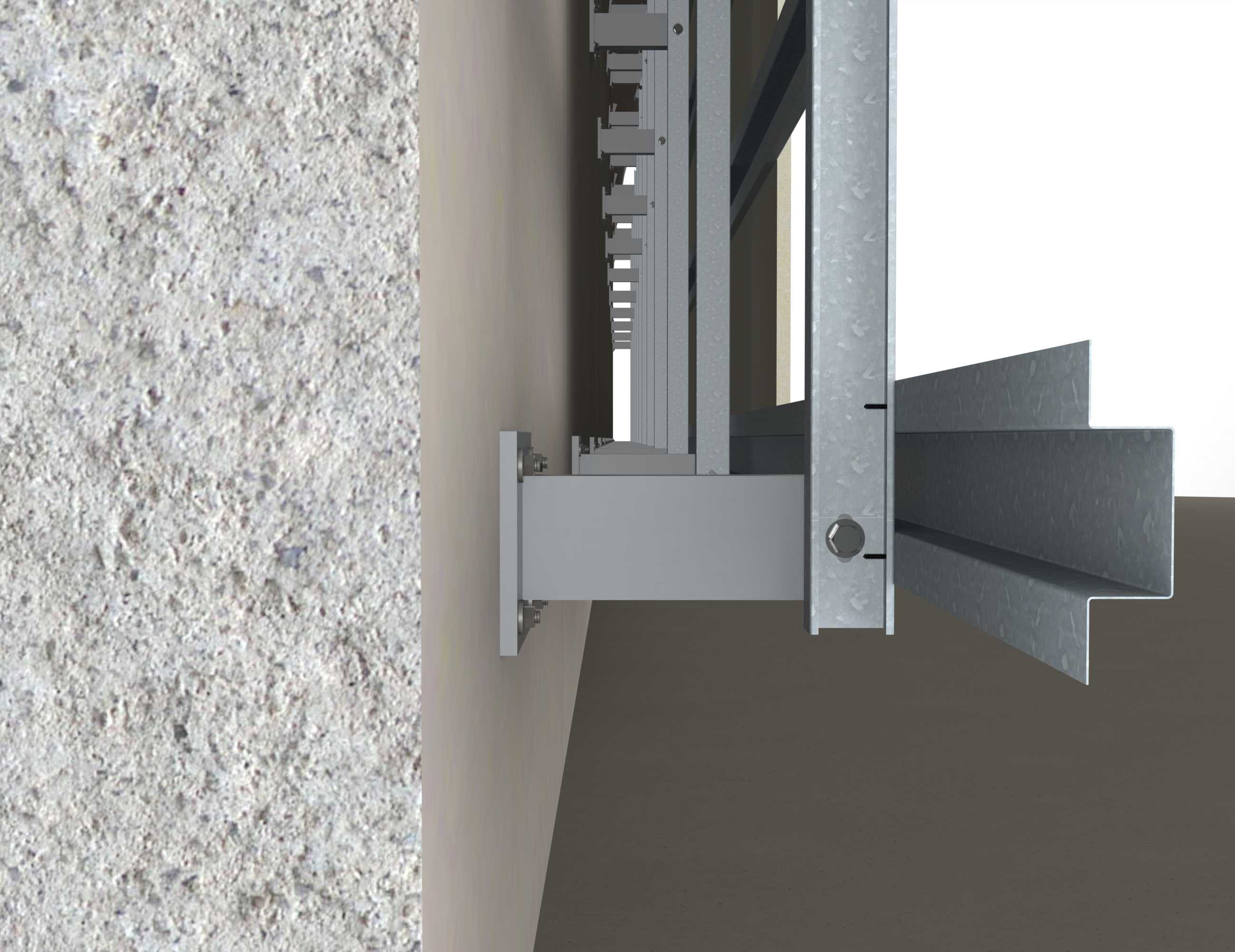

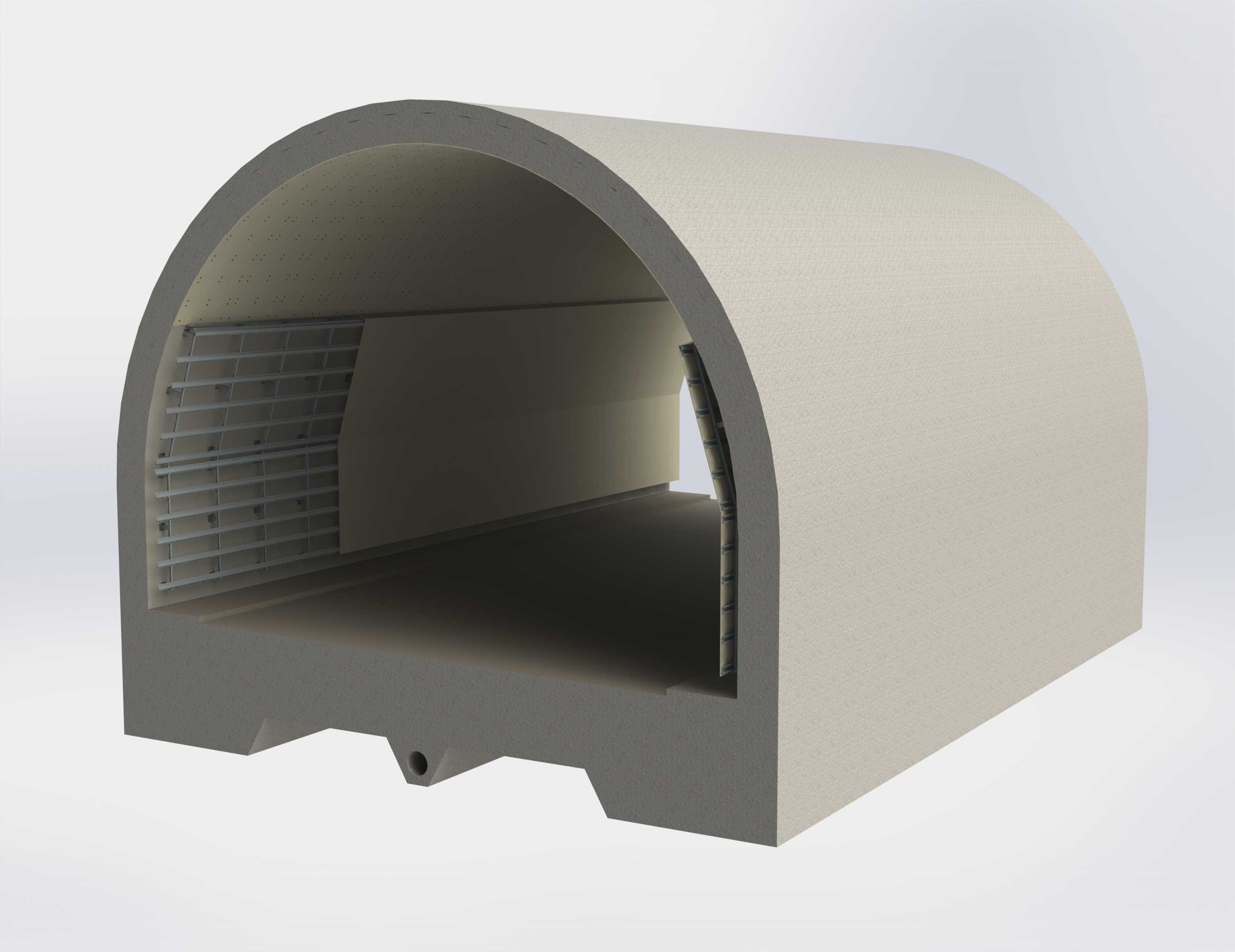

这套隧道内部构造的三维建模成果，完整还原了城市地下交通隧道内壁的支护与装饰层组合形态，可直接用于隧道工程方案汇报、施工交底、运维仿真场景的搭建。从结构分层来看，模型最外侧为隧道初期支护后的基面，其上排布的横向、纵向轻钢龙骨构成了整个内壁系统的承载骨架，龙骨通过锚固件与基面连接，每一处连接点位的间距、龙骨截面规格都在模型中做了具象化呈现，施工人员可通过模型直观判断锚栓的打入深度、龙骨调平的操作空间，避免现场安装时出现骨架变形、饰面拼接缝隙不均的问题。

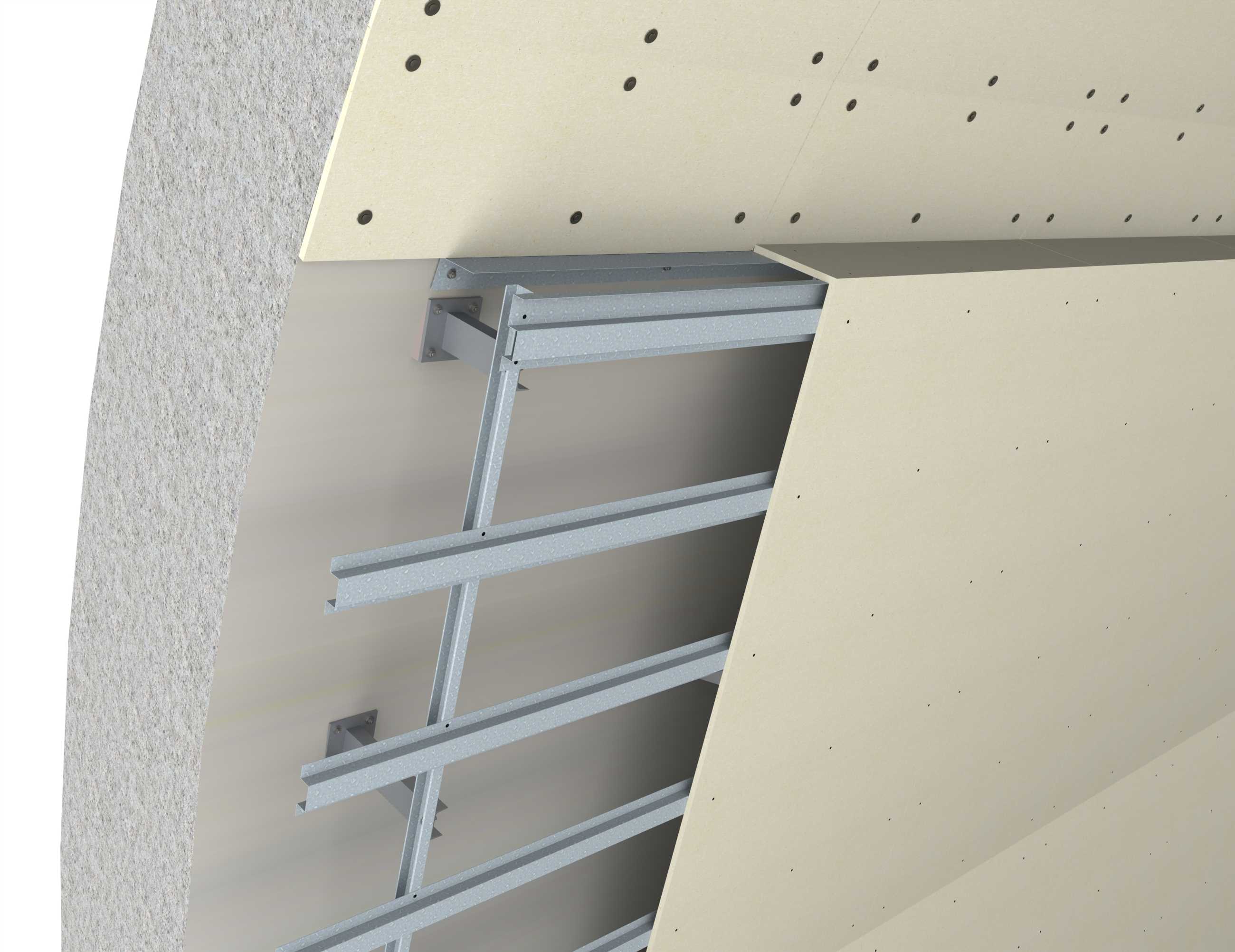

在实际工程应用中，这类内壁构造常见于城市公路隧道、地铁区间隧道、地下综合管廊的明挖或盾构段，龙骨外侧覆盖的装饰板材一方面可以遮挡内部的管线、支护结构，提升隧道内部的整洁度，另一方面板材具备防火、防潮、降噪的特性，能够吸收车辆通行产生的混响噪音，同时在火灾发生时延缓火势蔓延，为人员疏散争取时间。模型中特意还原了板材的斜向收边构造，这类构造通常设置在隧道的紧急停车带、设备洞室的衔接位置，能够实现不同断面宽度的平滑过渡，避免出现直角棱角带来的视觉突兀与安全隐患。

从设计思路层面拆解，建模过程中优先保证了结构受力逻辑的合理性：纵向龙骨沿隧道轴线方向通长布置，承担饰面板的自重与车辆通行带来的振动荷载，横向龙骨按照板材的模数间距排布，将荷载均匀传递至锚固件，最终传导到隧道初期支护结构上。饰面板的分块尺寸完全匹配常规隧道工程的板材加工规格，单块板的重量控制在单人可搬运的范围内，无需大型吊装设备即可完成安装，能够有效缩短现场施工周期。模型同时预留了灯具、监控设备、消防指示牌的安装点位，龙骨在对应位置做了加密处理，避免后期设备安装时在饰面板上随意开孔破坏整体结构。

关于安装边界，模型中龙骨与基面的间隙控制在50毫米范围内，既可以容纳找平垫片，也能为后续铺设的防火封堵材料留出空间；饰面板与隧道行车道边缘的距离满足公路隧道建筑限界要求，不会侵入车辆通行的安全空间。不同板块之间的拼接缝隙设置了5毫米的公差余量，可抵消隧道主体结构沉降、温度变形带来的尺寸偏差，防止使用过程中板材出现起拱、开裂的问题。对于结构设计从业者而言，可直接基于该模型调整龙骨间距、板材厚度参数，快速适配不同跨度、不同使用功能的隧道项目；建模人员也可参考其分层建模逻辑，拆分出支护层、骨架层、饰面层的独立组件，满足不同场景的模型调用需求。
