29至31毫米管径强力卡箍紧固结构

该款强力卡箍主要面向29至31毫米区间的金属硬管、橡胶软管及复合管路对接场景，在液压站油路、气动设备气路、车辆冷却管路、工业供水支管等需要高密封预紧力的位置使用较多。与普通蜗杆式喉箍相比，这类双侧螺栓压紧结构能在圆周方向形成更均匀的径向收缩力，避免局部应力集中导致软管被切割或硬管接口变形，在中低压管路的长期振动工况下也能保持稳定夹持力。

从结构设计来看，卡箍主体采用折弯成型的钢带围合为开口圆环，开口两侧设置带螺栓过孔的加厚连接耳，两根贯穿连接耳的螺栓配合螺母实现同步收紧。钢带内侧与管路接触的弧面经过圆角处理，可减少对软管外层的剪切损伤；连接耳与钢带的衔接位置做了加宽过渡，能在螺栓拧紧时分散局部应力，降低钢带从根部撕裂的风险。螺栓选用标准外六角件，现场可直接用普通扳手操作，无需专用卡箍钳，在设备维护空间受限的场景下拆装效率更高。

安装边界方面，该卡箍适配的管路外径范围明确控制在29至31毫米，未超出范围时可通过螺栓行程调整夹紧量；若管路外径偏差过大，强行拧紧会导致连接耳错位、钢带无法完整包覆管壁，直接影响密封可靠性。卡箍拧紧后整体外径会随管壁压缩略有变化，布局管路时需在卡箍外侧预留不小于螺栓头部长度的操作空间，同时保证相邻管路或设备壁面与卡箍外圈留有足够间隙，避免干涉扳手转动。

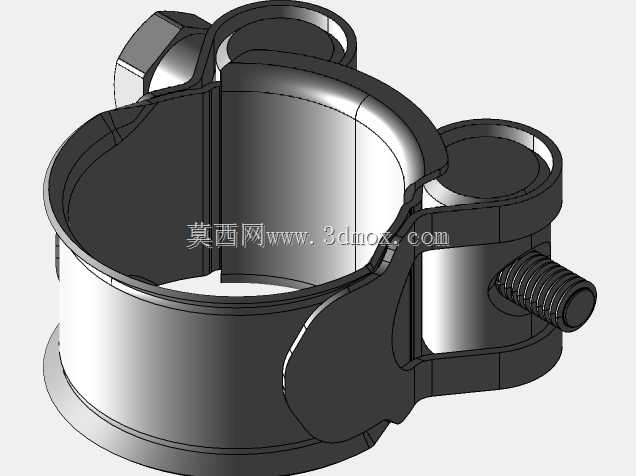

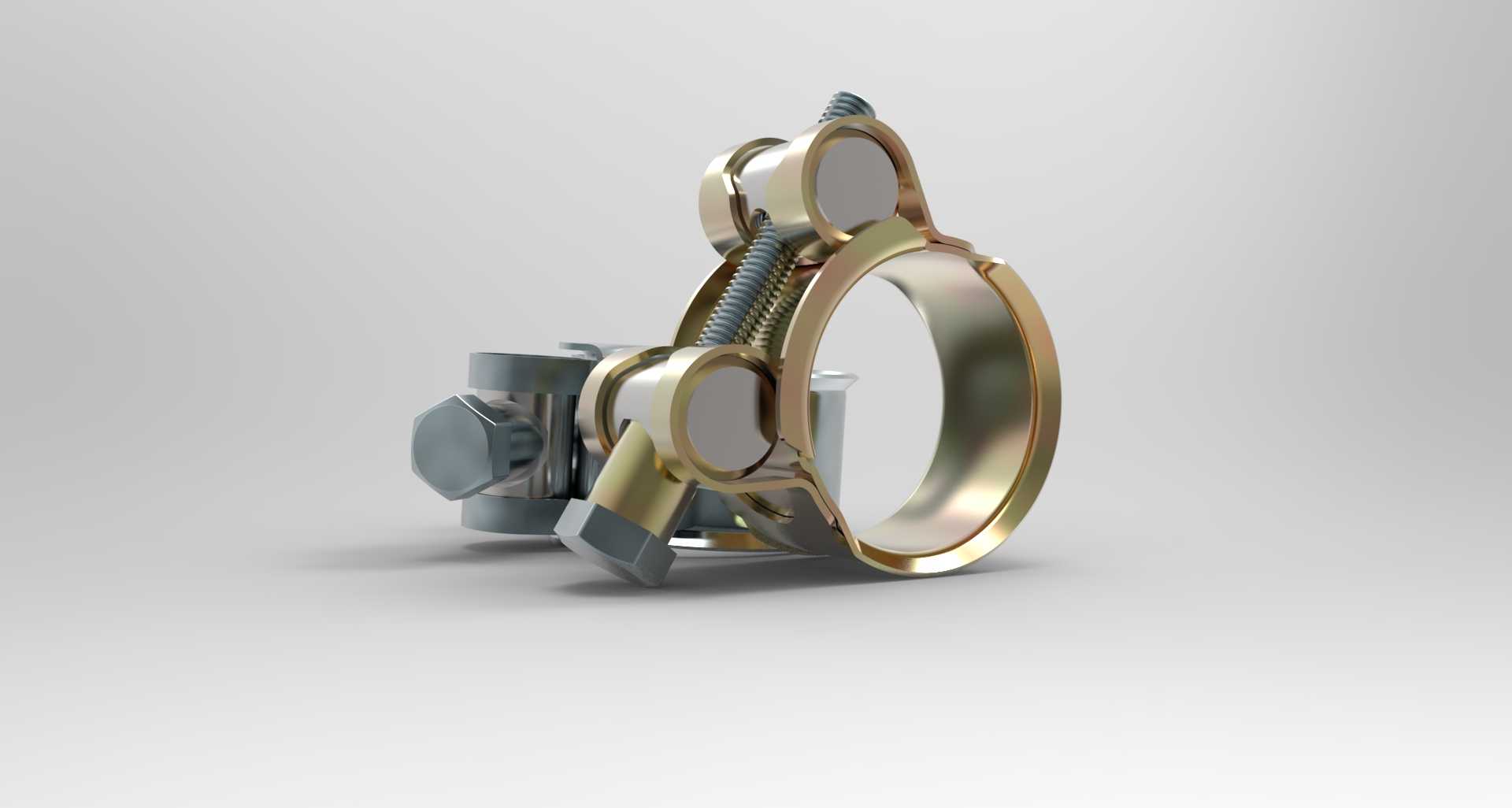

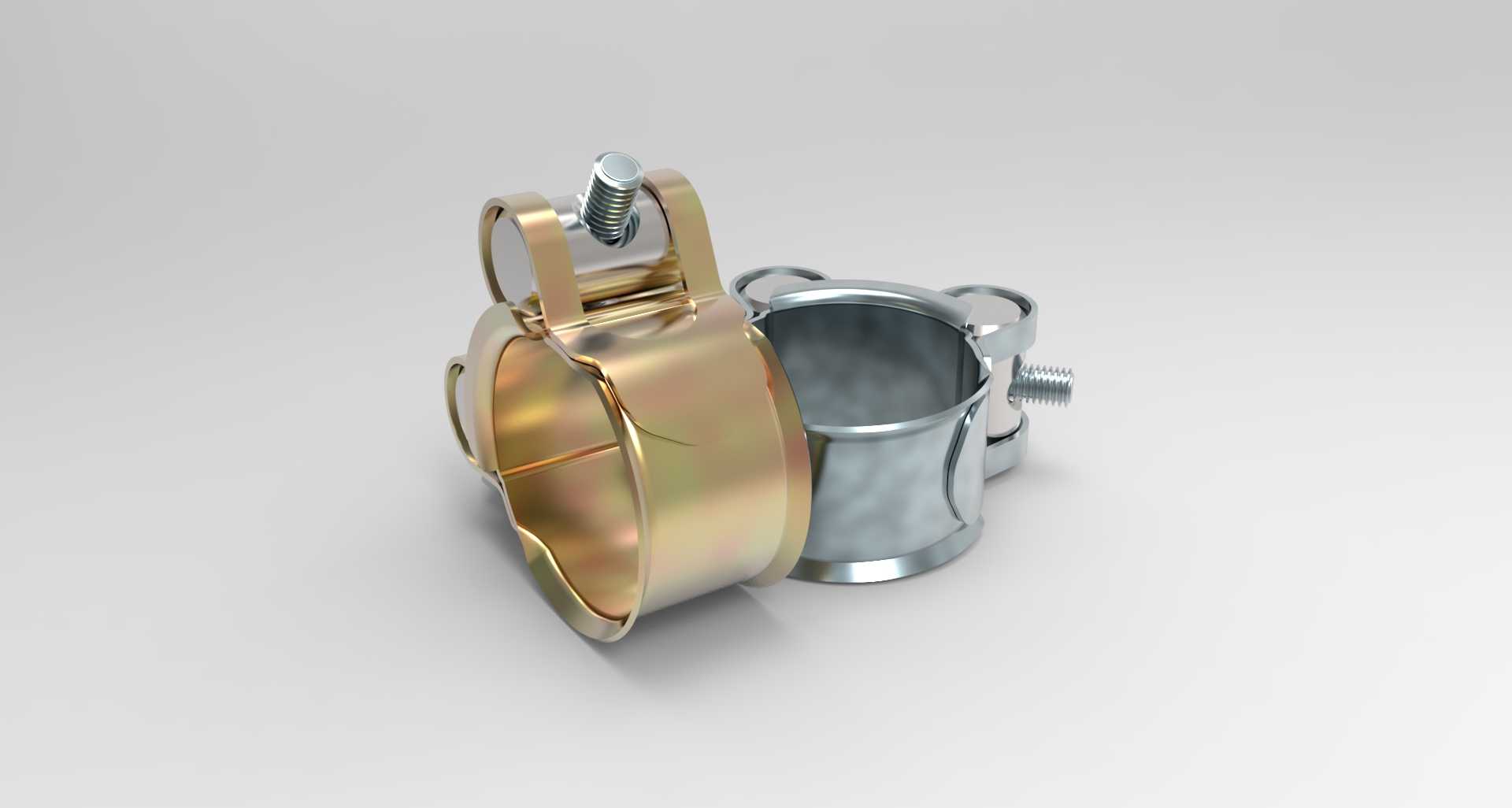

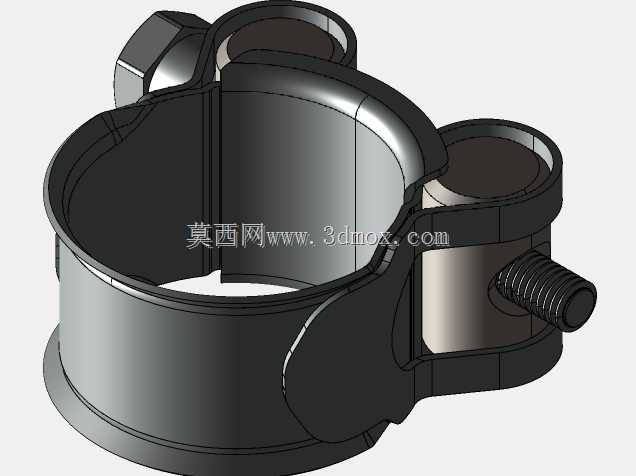

三维建模过程中，需重点还原钢带的折弯圆角、连接耳的贴合角度以及螺栓与孔位的配合间隙。钢带并非等直径圆环，自由状态下开口处存在自然张开量，建模时要体现这一成型特征，不能直接绘制闭合圆环。螺栓与连接耳的孔轴配合需保留合理间隙，模拟实际装配时的浮动对中能力；螺母与连接耳的接触面可增加轻微压痕细节，更贴近工程实际。渲染时区分钢带、螺栓与镀锌连接件的表面质感，能直观呈现不同零件的材质差异，也便于后续出工程图时标注表面处理要求。

在设备选型阶段，这类卡箍常被用于替代普通单螺栓卡箍，解决管路受温变影响出现的松动渗漏问题。其刚性的钢带结构能限制管路接头处的过度扩张，尤其适合壁厚较薄的金属管或带增强层的橡胶管。设计管路布局时，还需注意卡箍的安装位置应尽量靠近管路对接端面，保证压紧力直接作用在接头插接区域，避免因夹持位置偏移导致管路拔脱。
