IP65防护级Saram工业接线盒组件

这套组件的核心是带IP65密封能力的铸铝外壳，盒体与上盖之间预留了密封胶圈安装槽，四周的紧固螺丝均匀压合后，可阻挡粉尘侵入与低压水柱喷射，适配车间、户外基站、港口设备这类存在扬尘、溅水的布线场景。内部PCB板通过铜柱与盒底定位孔固定，板载三个接线端子排，可完成RS类信号线缆的中转接续，两侧伸出的黄铜镀金接头为Saram规格插头，配套锁紧螺母可将接头固定在盒体侧壁开孔处，避免线缆拉扯导致焊点脱落。

从安装边界来看，盒体底部预留四个沉头安装孔，可直接固定在设备机架或墙面安装板上，侧壁的接头开孔位置避开了内部PCB板的元件布局，不会出现接头与板载元件干涉的问题。上盖的沉头螺丝孔与盒体螺柱一一对应，装配时无需额外对位，密封胶圈完全嵌入上盖的凹槽内，压合后不会出现胶圈移位、局部密封失效的情况。

设计阶段优先考虑了现场布线的操作空间，盒体内部预留了足够的走线余量，线缆接入后可在盒内完成冗余整理，不会出现线缆弯折半径过小导致的线芯断裂问题。PCB板上的端子排采用螺丝压线结构，无需焊接即可完成线缆固定，现场运维时可快速完成线路改接，黄铜接头的接触电阻低，可保障RS信号传输的稳定性，接头尾部的防水护套可进一步提升线缆入口处的防护等级。

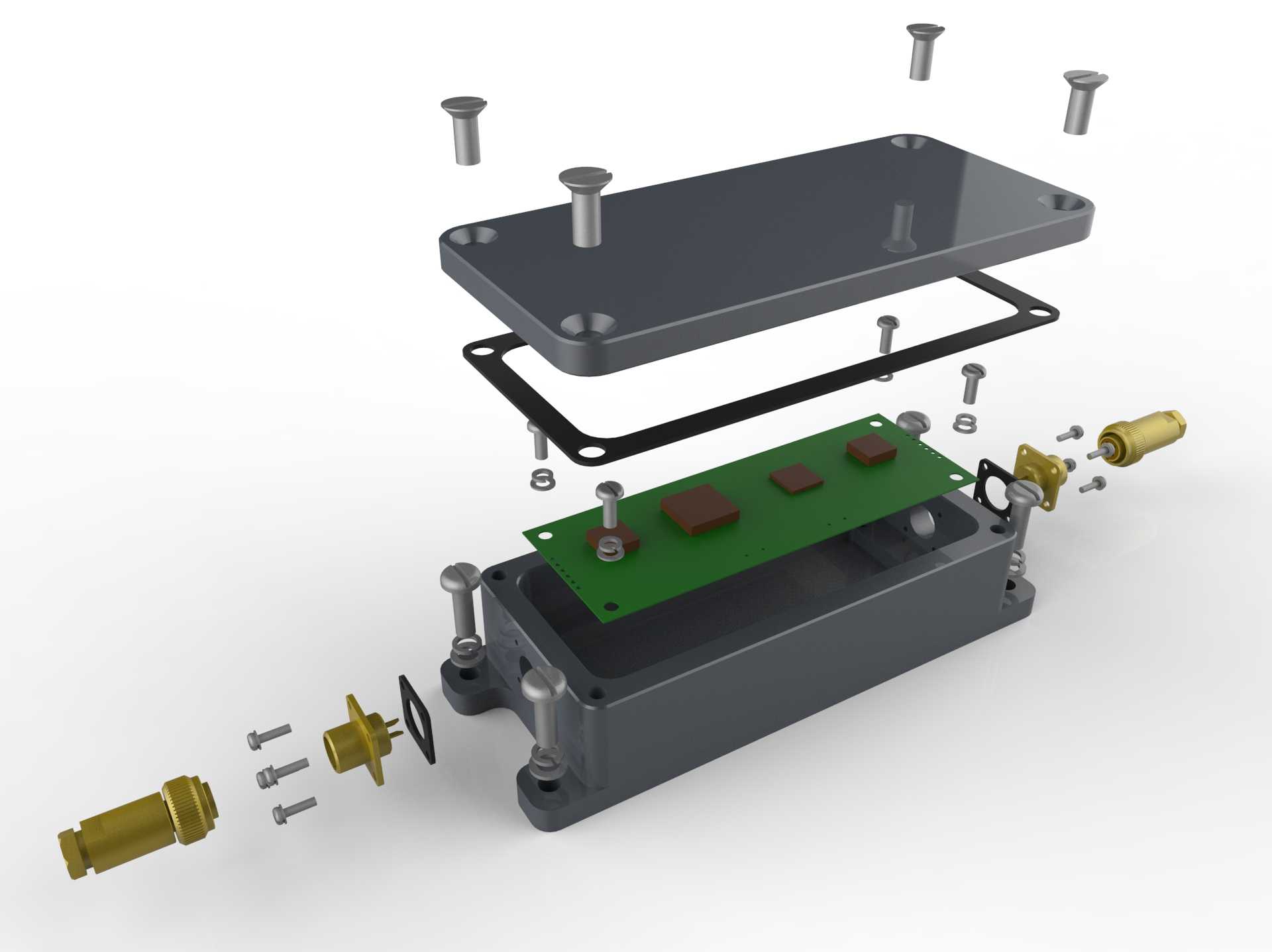

整套组件的拆分结构清晰，外壳、密封件、PCB板、接头、紧固件全部独立建模，各零件的配合公差经过校核，螺丝与螺柱的啮合长度满足反复拆装的强度要求，盒体壁厚均匀，可承受一定的外部挤压而不变形。这类接线组件常被用于工业传感器信号汇聚、设备通讯线路中转、户外监测设备的接线防护，既可以作为独立的接线单元使用，也可以嵌入到大型设备的柜体内部，作为局部线路的防护转接模块。
