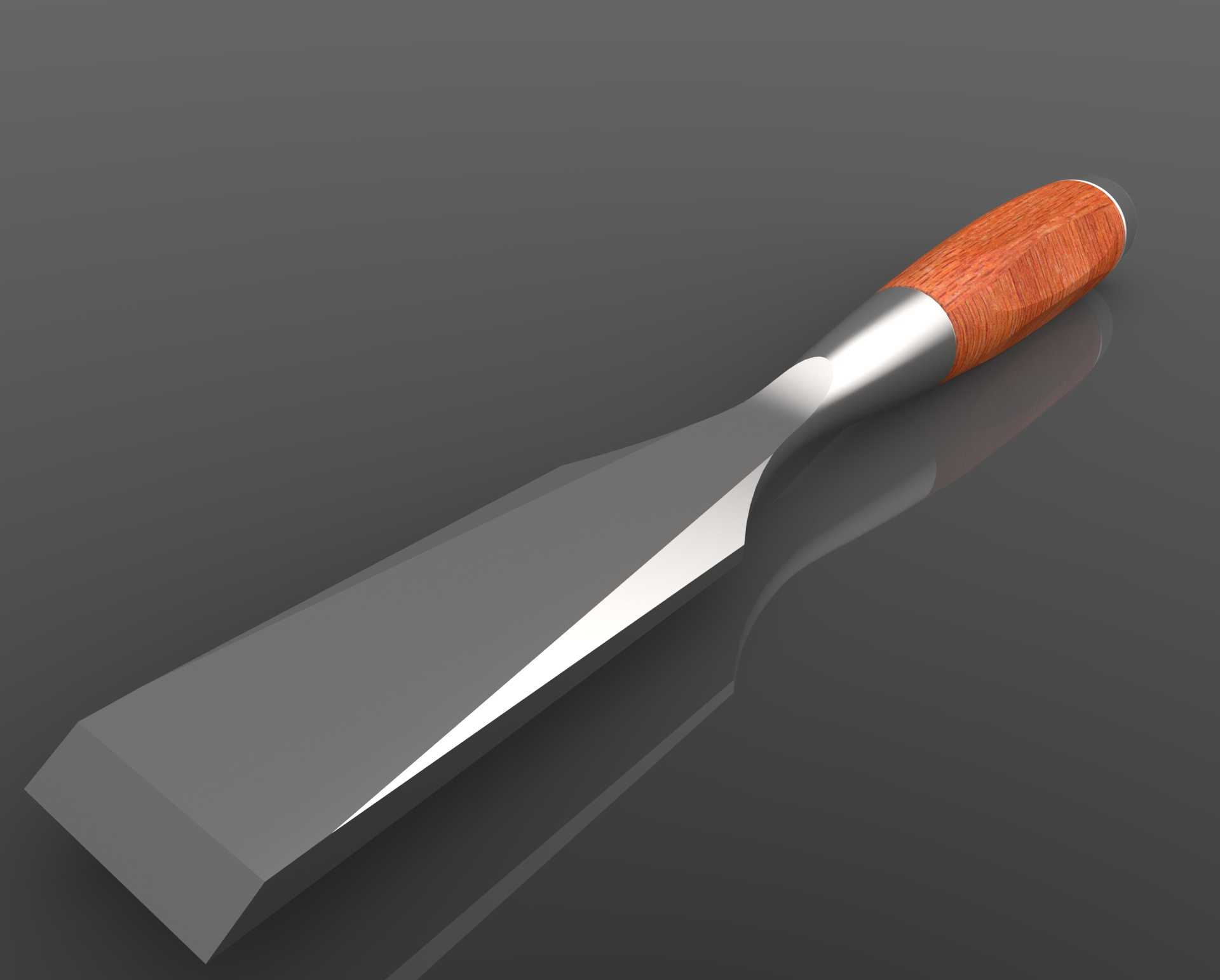

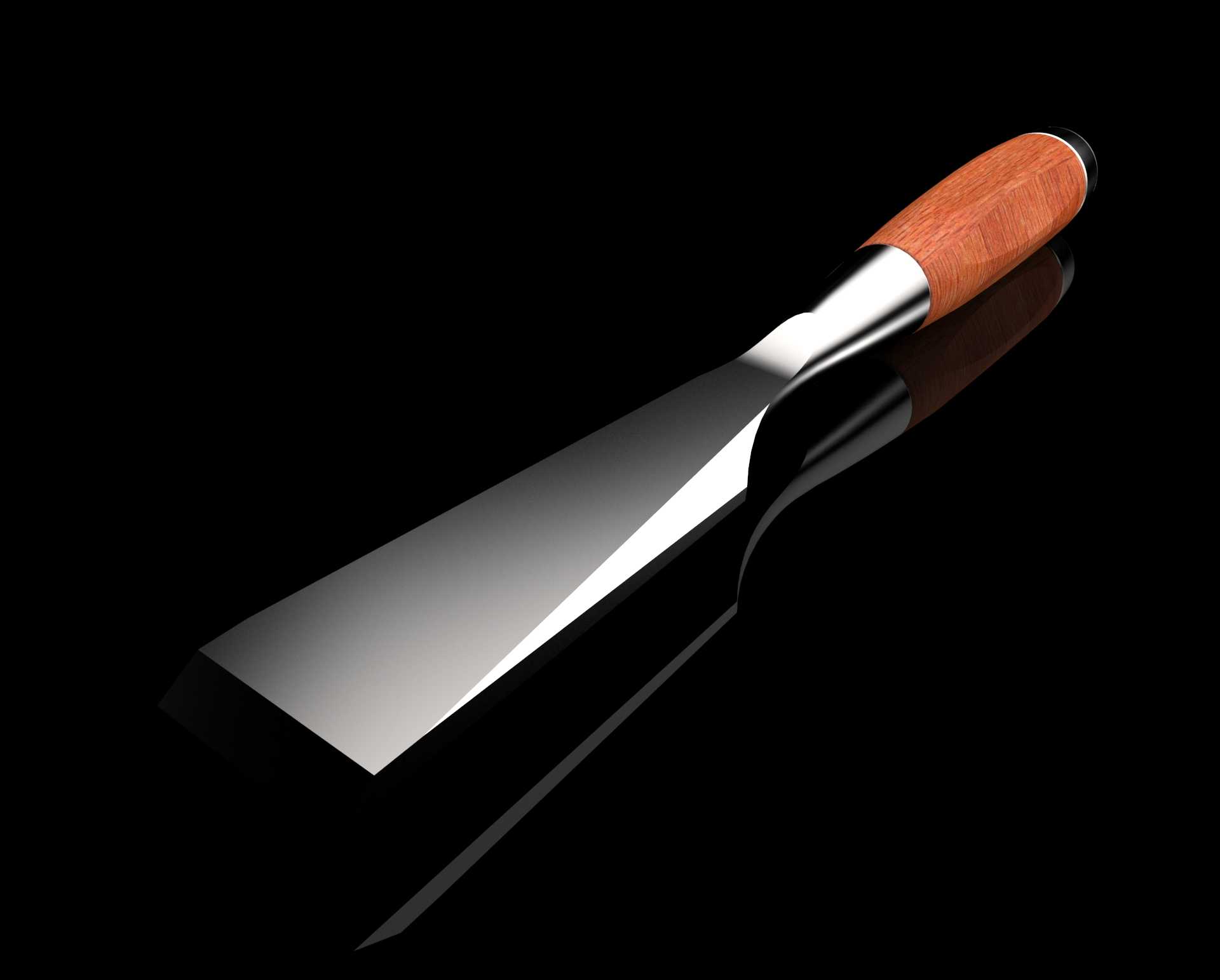

木工平凿实木手柄金属刃具结构造型

这款手用木工平凿的三维结构围绕实木加工中的开槽、剔肩、修榫与清角作业展开，刃部采用平直宽刃构型，切削面与背部经平整化处理，可在硬木、软木及胶合板材上获得连续、光洁的切面。实际使用中，它既适合木工装配时对榫卯侧边进行微量修整，也能在凿削锁孔、凹槽与拼接缝时承担主力切削任务；配合木槌敲击柄端，可将冲击力稳定传递至刃口，而手持推削时又能依靠刃口角度控制吃刀深度，避免木料崩裂。

结构设计上，凿身分为刃体、颈肩与握柄三段。金属刃体从刃口向柄部逐渐收厚，既保证刃口附近的刚性，又在敲击时减少局部应力集中；颈肩处形成过渡台肩，可限制刃体插入柄部的深度，并在敲击过程中承担轴向限位作用。握柄采用符合手握轮廓的回转曲面，中段略鼓、两端收束，表面无尖锐棱边，长时间握持时能够分散掌心压力；柄部与金属套箍配合，可防止木柄在反复敲击后端部劈裂。金属箍与柄身之间保留合理的配合边界，既便于装配压紧，也能控制整体重量平衡，使工具重心落在刃体与手柄衔接区域附近，降低操作疲劳。

从安装边界看，刃体与木柄通过柄舌插入连接，配合面需要控制同轴度，避免刃口中心线相对手柄发生偏斜；否则在直线推削时，凿身容易跑偏，影响槽壁垂直度。刃口宽度决定单次切削覆盖范围，而刃体厚度则关系到凿子进入窄槽时的避让空间，因此在结构建模时需要同步核对刃宽、背部厚度、颈肩直径和柄部外径之间的比例关系。刃口斜面角度按木工切削特点设定，角度过小虽刃口锋利但抗崩能力弱，角度过大则推削阻力升高；模型中对斜面与平面交线进行连续过渡处理，可保证后续磨削修刃时有明确基准。

在设备与工装场景中，这类平凿常与木工台、夹具、划线工具及槌具配套使用。被加工木料固定后，凿削方向应顺纤维推进，深槽加工则需分层去除材料；三维造型对刃口直线度、柄部回转面和台肩端面的表达，能够直接用于检查握持姿态、敲击受力线与切削方向是否一致。对结构设计人员而言，该模型不仅体现手用刃具的基本几何关系，也反映了木质握柄抗裂、金属刃部抗冲击与人手操作舒适性之间的工程平衡。
