钢轨轧制中心连接夹具结构设计

项目分类:3D模型 发布时间:2021-08-31 ID:254319
  • 钢轨轧制中心连接夹具结构设计
  • 钢轨轧制中心连接夹具结构设计
  • 钢轨轧制中心连接夹具结构设计

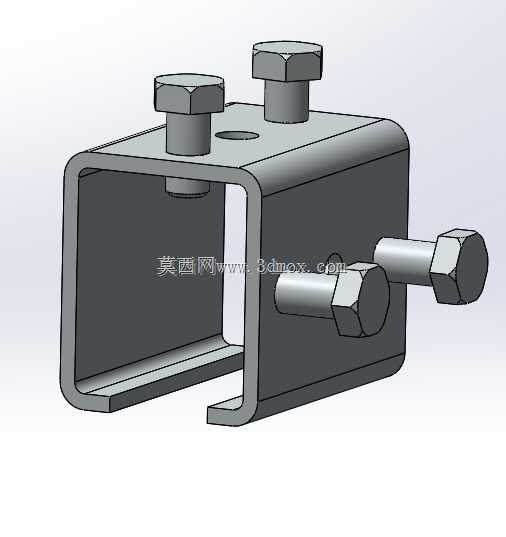

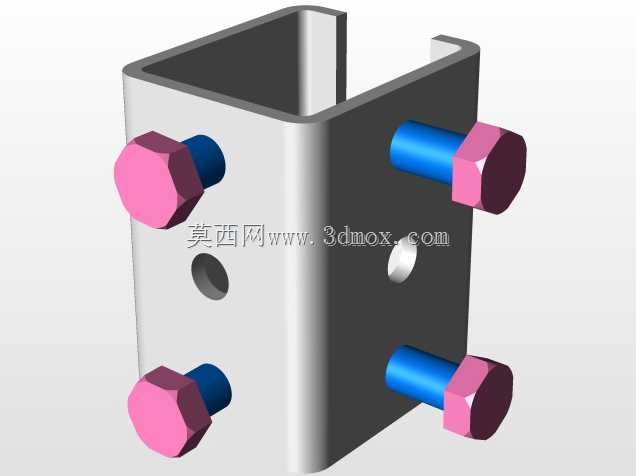

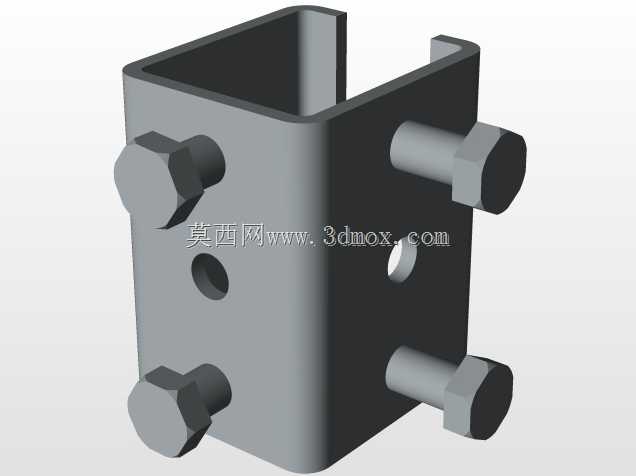

这套钢轨轧制中心的连接夹具,核心作用是在钢轨轧制产线的工位衔接段,完成相邻工装、导向组件或者检测模块的刚性固定,抵消轧制作业中钢坯进给、轧辊施压带来的持续振动与侧向冲击力,避免工位偏移影响钢轨成型精度。从结构上看,主体采用C型折弯槽体作为承载基座,槽体的开口方向直接对应安装基面的卡入路径,现场装配时不需要额外扩孔或者焊接,只需将基座卡入预设的安装位,再通过紧固件锁死即可,大幅缩短产线检修的停机时长。顶部设置的两枚螺栓用于垂直方向的压紧限位,作业时拧紧螺栓即可将槽体与上方挂载的轧制辅件牢牢压合,防止竖向窜动;侧面贯穿的两枚六角螺栓则负责水平方向的顶紧与对中,可根据相邻工位的实际装配间隙调整旋入深度,抵消安装面的加工误差,保证整套夹具的同轴度与位置精度。设计阶段优先考虑了轧制车间的恶劣工况:槽体的折弯圆角做了加厚处理,避免长期受交变载荷出现应力开裂;所有螺栓均采用标准外六角头,现场作业人员使用普通扳手即可完成拆装,不需要专用工具,适配产线快换快修的需求。安装边界方面,C型槽的内净宽决定了可适配的安装基面厚度,选型时需确认基面尺寸落在槽体的容纳区间内;顶部螺栓的有效行程要大于挂载件的安装孔位沉台深度,保证压紧时螺纹有足够的啮合长度;侧面螺栓的伸出长度不能超出相邻设备的安全间隙,避免轧制过程中与运动部件发生干涉。这类夹具并非直接参与钢轨的压延成型,而是作为产线的基础连接辅件,保障各个功能工位的位置稳定性,在长钢轨轧制、轨形校正、在线检测等工位都有广泛应用。建模过程中完整还原了每一处折弯圆角、螺栓的螺纹收尾与六角头的对边尺寸,装配关系完全按照实际干涉校验逻辑搭建,可直接用于工装选型的校核、产线布局的模拟,也能作为同类快装夹具设计的参考原型,帮助结构工程师快速评估不同安装空间下的夹具适配性,减少现场试装的返工成本。
