手动液压管道弯制机架结构设计

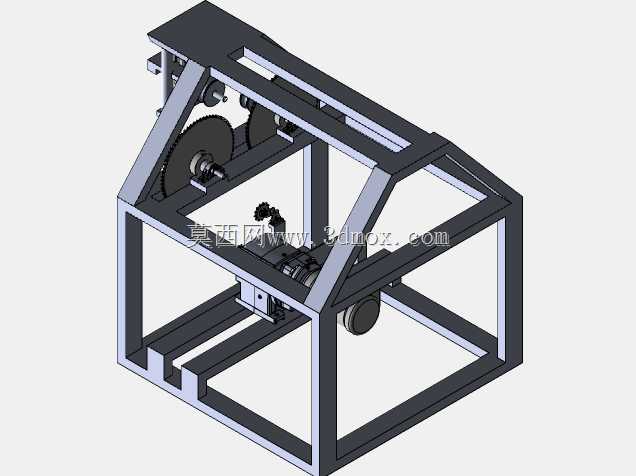

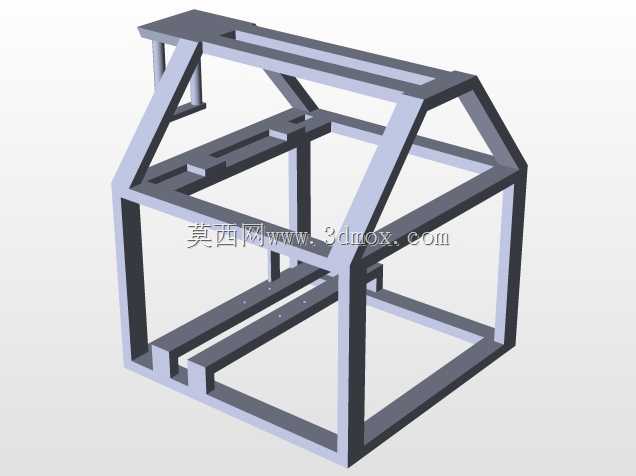

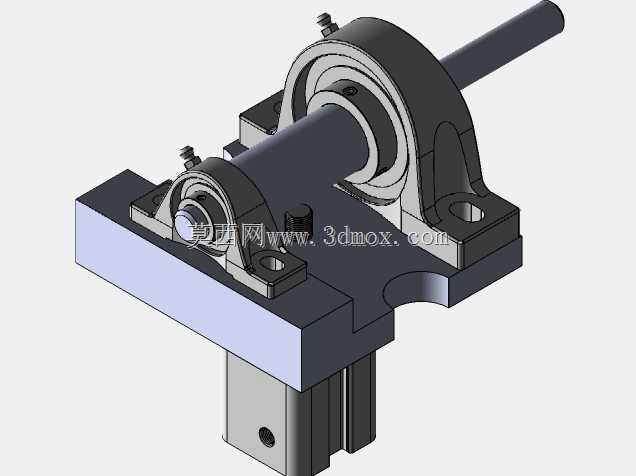

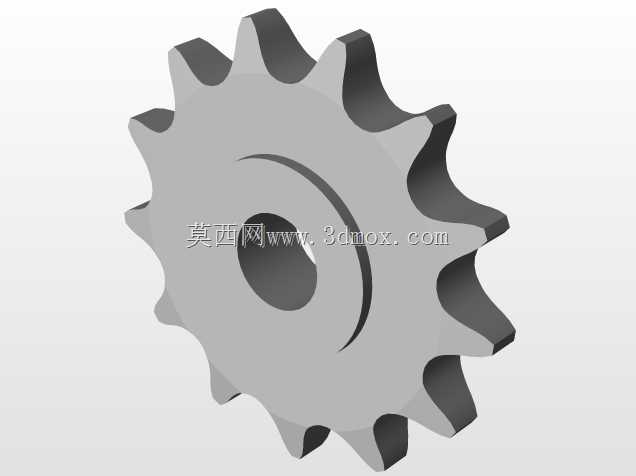

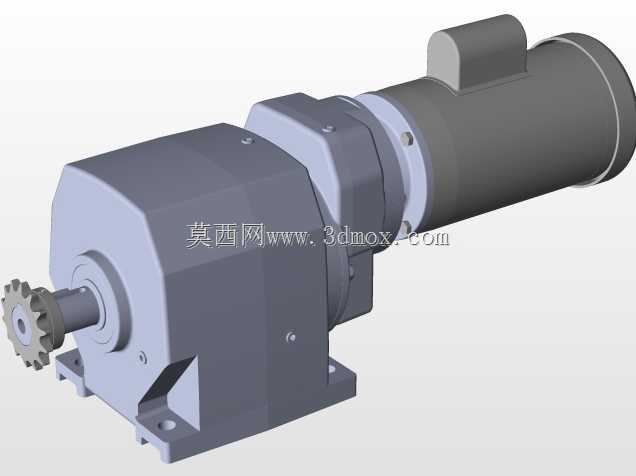

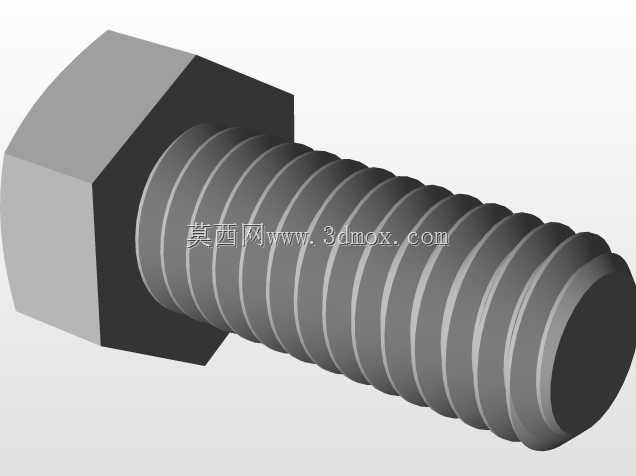

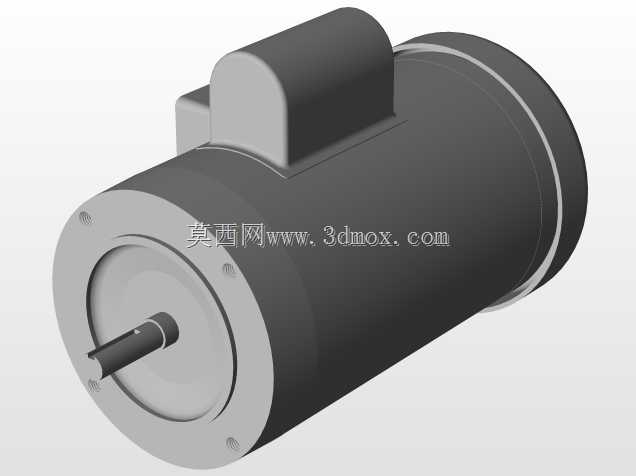

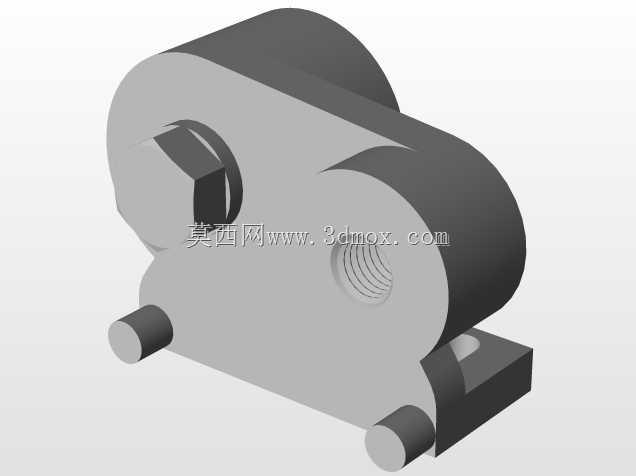

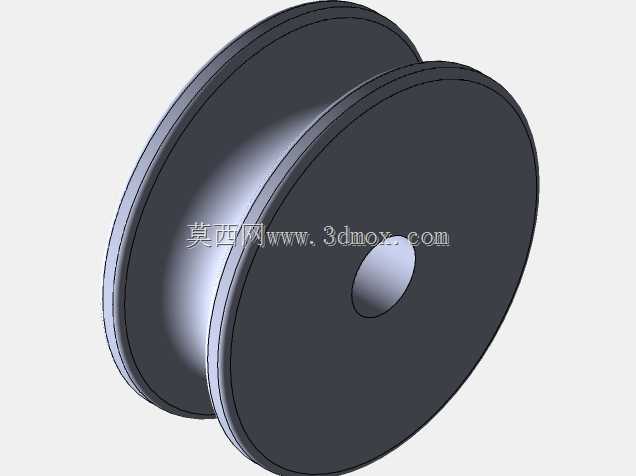

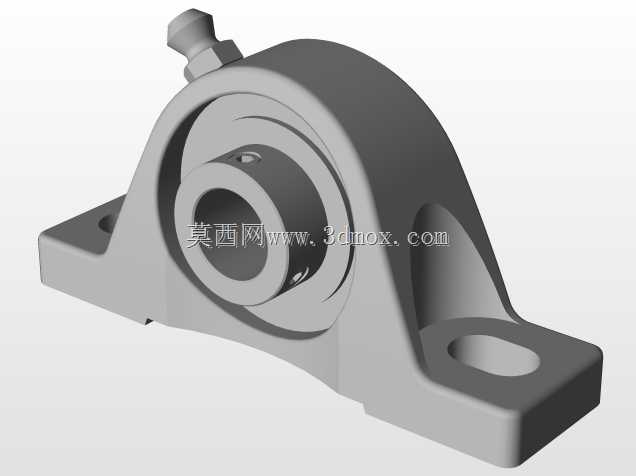

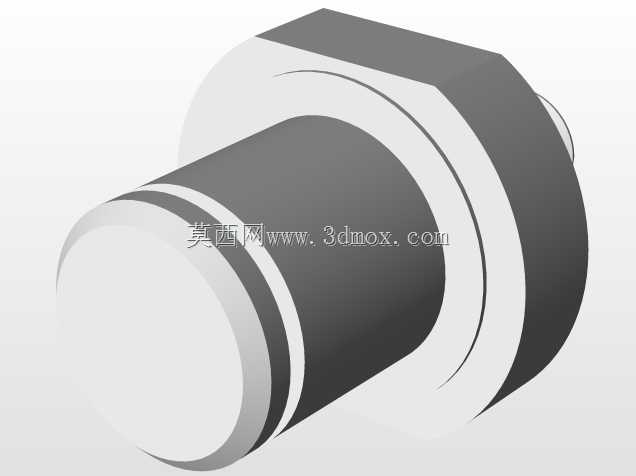

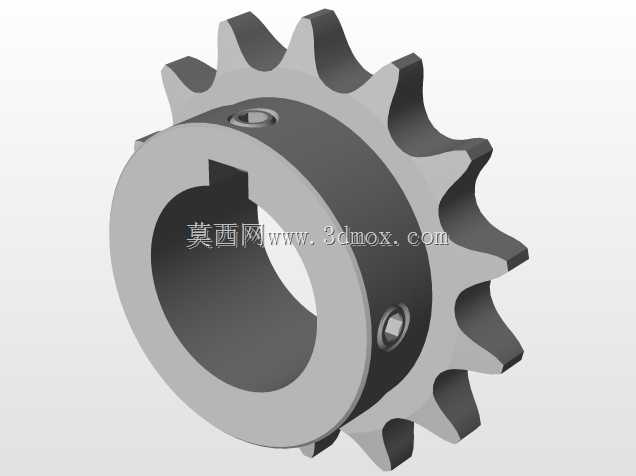

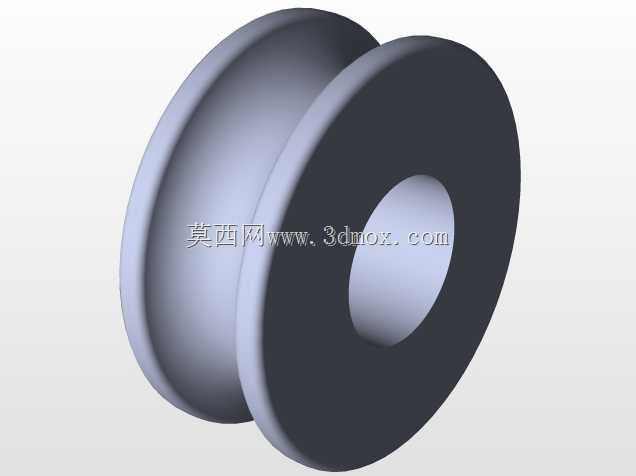

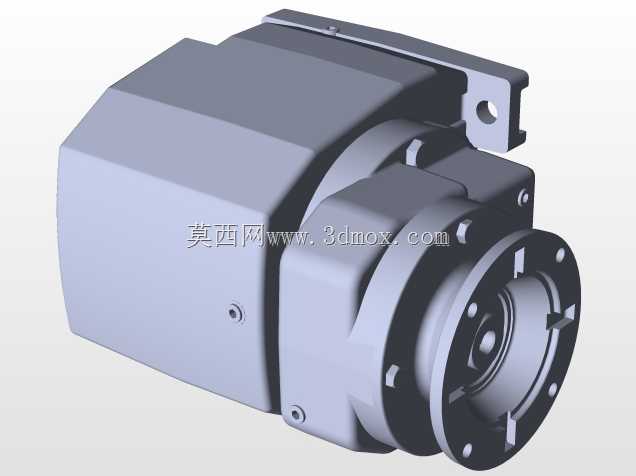

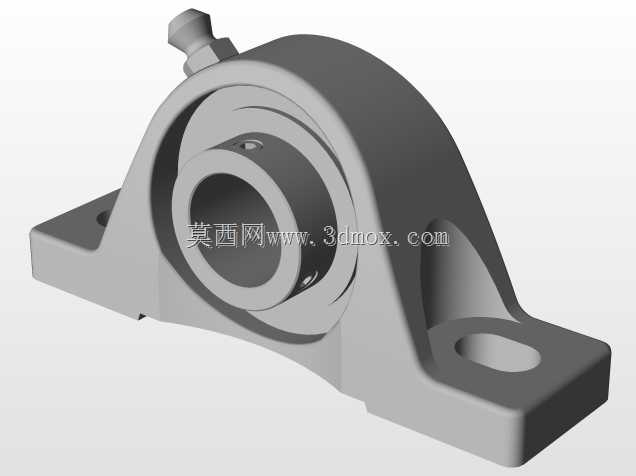

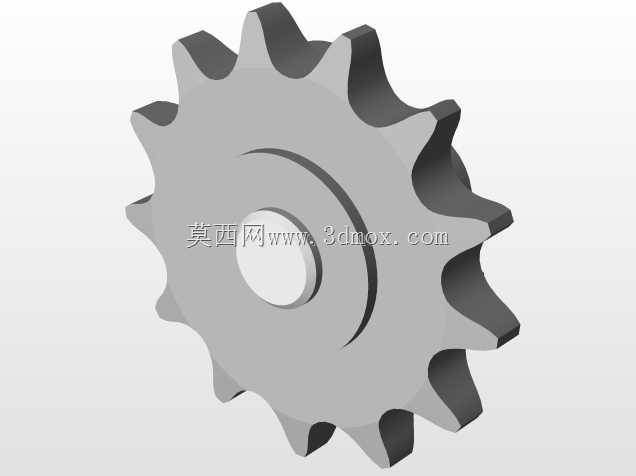

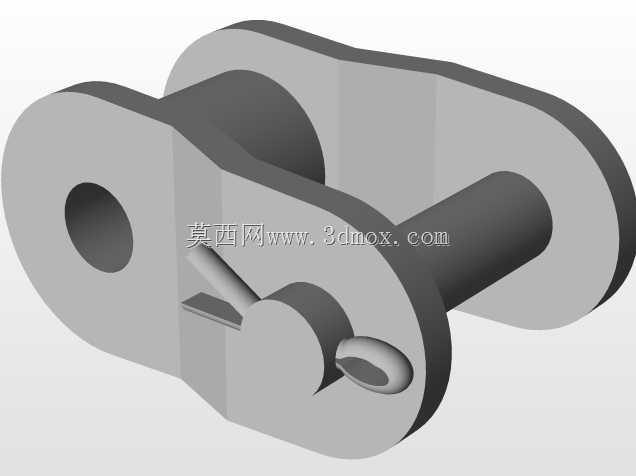

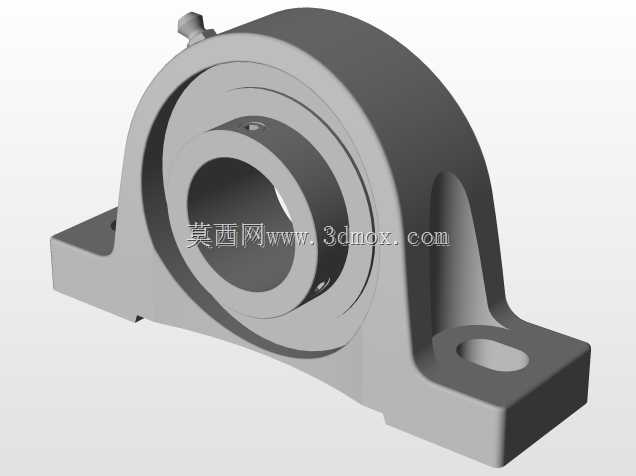

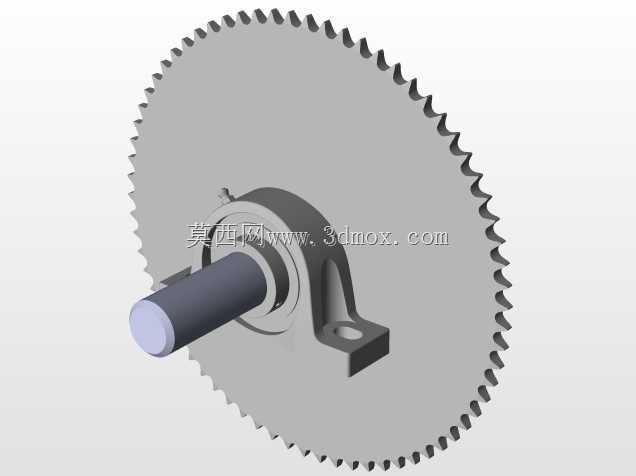

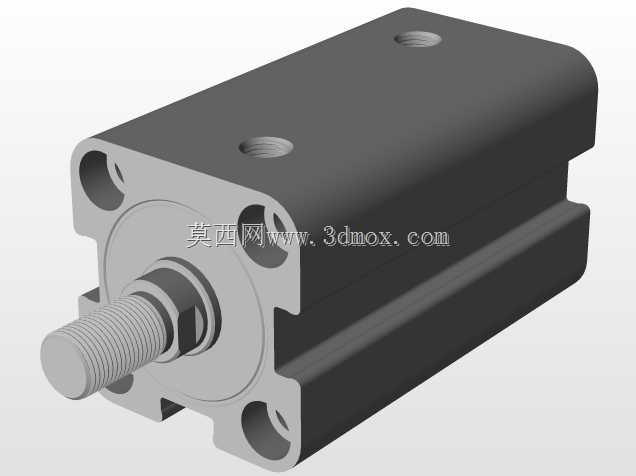

在现场管路预制、小型金属构件加工以及维修车间的管材弯曲作业中，手动液压弯管设备始终承担着小批量、多规格弯管任务。这套结构围绕管道和弯管应用展开，主体采用型钢焊接框架，把液压执行元件、传动部件和操作位置整合在同一刚性基座内，既保证弯管时的反力承受能力，也控制设备占地边界，便于在车间固定工位或维修现场就位。框架外形以斜撑和矩形梁组合形成稳定受力空间，上部布置齿轮与轴系传动区域，下部预留液压元件安装腔，侧面和中部留出管件进给、弯曲模更换以及操作人员接近的空间。实际使用时，操作者通过手动控制液压回路完成压弯动作，配合不同弯管模具可对圆管进行指定角度弯曲，适用于水电安装、小型钢结构、液压管路预制等不需要连续自动化生产的场景。设计思路上优先考虑机架刚度与传动可靠性：受力路径从弯曲模具传递到梁架，再由底部框架分散到支撑面，因此主梁和斜撑截面选择、节点连接位置都围绕弯管反力布置；齿轮、轴和轴承座的位置关系保证传动顺畅，同时便于检修和更换易损件。液压元件采用重新安装整合的方式布置，泵、阀、缸体及控制杆件在框架内分区设置，管路走向尽量缩短，减少压力损失和泄漏点。对于需要扩展功能的使用者，额外液压回路可用于设置泵电机和压力制动控制杆，从而在手动基础上提升控制便利性或增加保压、回程功能。外形与安装边界方面，框架底部为主要承托平面，安装时只需保证基础平整并有足够承载能力，四周预留操作和维护距离；上部传动区需避免与厂房管线、起重设备干涉，前端弯曲作业区要留出管材送进和取出空间。结构建模时需重点核对轴系同轴度、齿轮啮合间隙、液压缸行程与弯管角度的对应关系，以及液压元件与机架之间的紧固件位置。整体没有复杂外罩，突出机械本体和液压执行逻辑，便于结构工程师理解受力传递，也方便设备制造者按实际采购的液压件调整安装板、支座和开孔位置。对三维建模和设备选型人员而言，该结构可作为手动弯管设备的机架参考，用于校核框架刚度、布置传动系统、规划液压回路安装空间，并在后续细化中补充模具、防护罩、定位挡块和操作手柄等细节。
