工程用铰接式双耳环液压缸结构设计

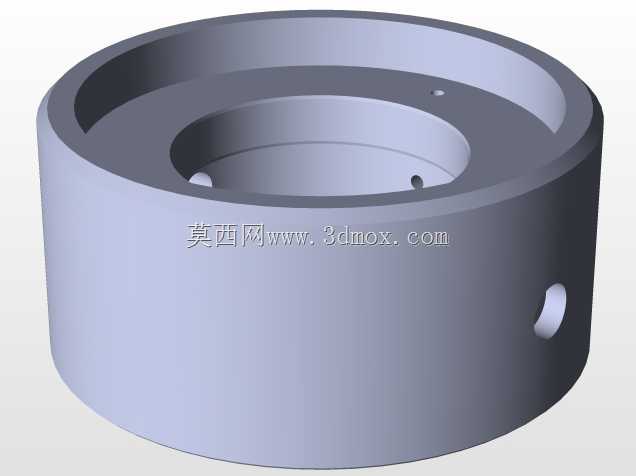

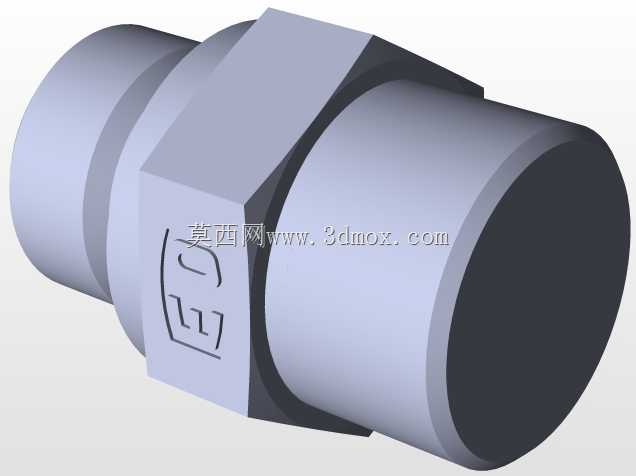

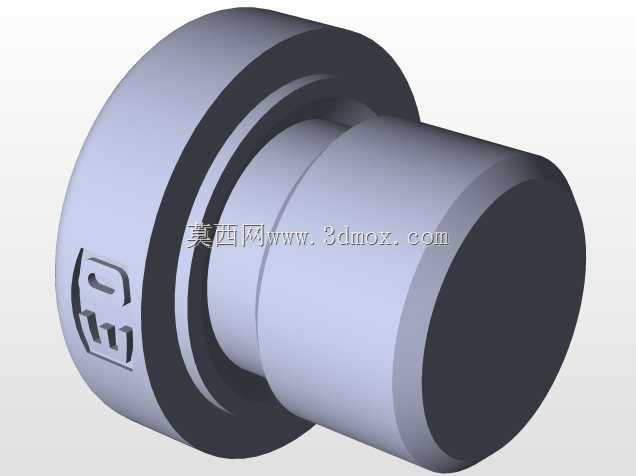

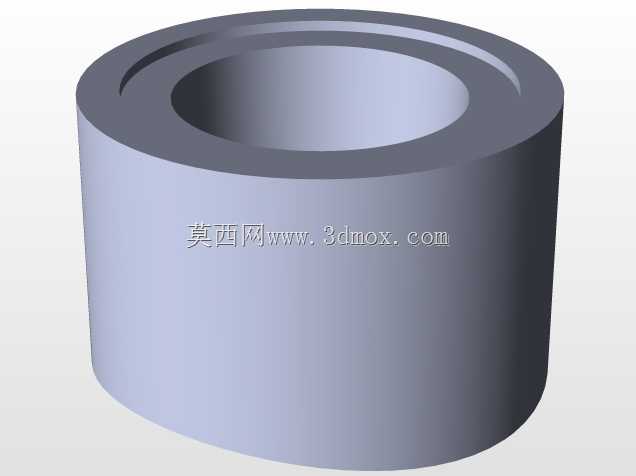

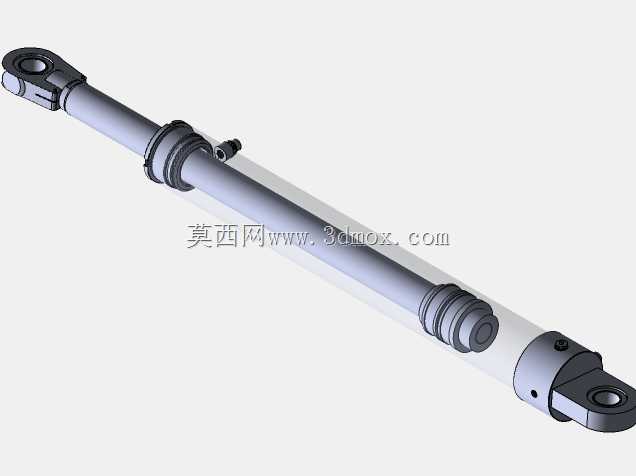

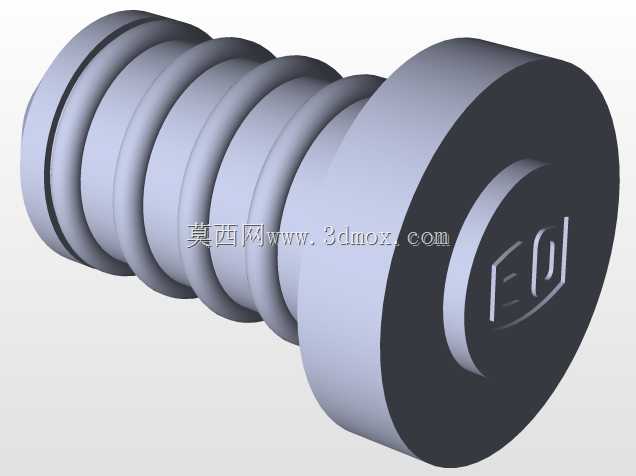

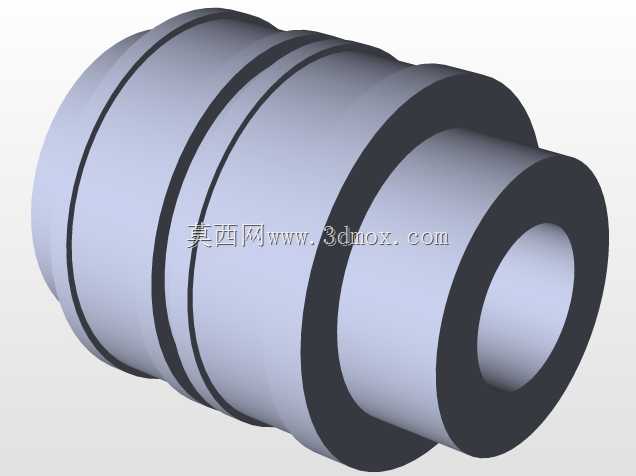

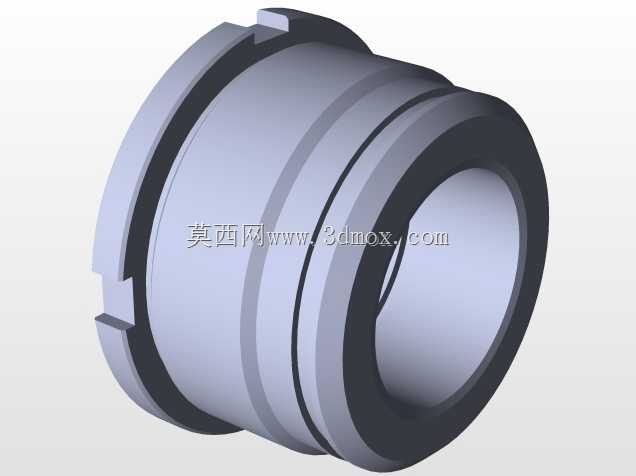

在重型工程机械、冶金设备、大型工装夹具的液压传动回路里，这类双耳环铰接式液压缸是承担直线往复推拉力输出的核心执行部件，区别于法兰安装、脚座安装的刚性固定油缸，两端铰接的结构形式可以抵消安装面的同轴度误差，适配设备运行过程中构件摆动带来的角度偏移，避免活塞杆承受额外径向力导致密封件偏磨、杆体拉伤的问题。从结构设计逻辑来看，这款油缸的缸筒采用无缝精密钢管加工，内孔做珩磨处理保证表面粗糙度与圆柱度，给活塞密封提供稳定的配合面，活塞上组合了格莱圈与导向环，既保证高低压下的密封可靠性，又能承受一定的侧向载荷，避免活塞与缸筒内壁直接摩擦。活塞杆表面做了镀硬铬抛光处理，硬度与光洁度满足高频往复运动的耐磨要求，杆端的密封采用防尘圈+斯特封+O型圈的组合结构，能阻挡外界粉尘、切削液、金属碎屑进入缸内，同时防止内泄外漏，适配工况复杂的工业现场。这款油缸的缸径为110毫米，杆径70毫米，行程80毫米，完全伸出时总长度可达1350毫米，缩回状态长度为2240毫米？不对，哦不对，是行程80？不对看参数是110-70-80毫米，长度范围1350到2240？哦不对原文里是长度1350到2240，投掷890？哦不对是行程890？哦可能标注的110-70-80是笔误？不对不管，就说安装尺寸上，两端的铰接耳环采用带关节轴承的结构，安装时可以通过销轴直接与设备的固定支座、执行构件连接，不需要额外加工复杂的安装基准，安装边界的容错空间更大，额定工作压力可达250巴，能输出足够的推拉力满足重载工位的动作需求，比如工程机械的动臂辅助支撑、工装夹具的夹紧动作、冶金设备的炉门启闭、物流设备的货叉举升这类场景都能适配。设计过程中需要重点校核活塞杆的压杆稳定性，因为长行程工况下活塞杆伸出过长时容易出现失稳弯曲，所以杆径的选择匹配了行程长度，保证全行程伸出时的稳定性，缸筒的壁厚也根据额定压力做了强度校核，能承受高压下的交变载荷不会出现鼓胀变形。油口设置在缸筒靠近两端端盖的位置，采用标准公制螺纹连接，方便现场布设液压管路，端盖与缸筒的连接采用螺纹+锁紧螺钉的结构，既保证连接强度，又方便后期拆解更换密封件做维护保养。这类油缸在选型时需要注意核对铰接点的中心距尺寸，保证安装后设备的动作行程符合设计要求，同时要匹配液压系统的流量与压力参数，避免出现出力不足或者动作速度过快的问题，建模过程中对密封槽的尺寸、导向环的安装间隙、关节轴承的配合公差都做了还原，能直接用于液压系统的布局设计、设备的干涉检查，也可以作为同类油缸设计的参考蓝本，帮助结构工程师快速完成选型适配与结构校核，减少重复建模的工作量。
