大行程重载双耳环铰接液压油缸

这类两端带关节轴承耳环的长行程液压缸，常见于工程机械臂架变幅、重型工装夹紧、大型构件俯仰驱动以及船舶舱盖启闭场景，核心作用是把液压系统的压力能转化为平稳大推力直线运动，同时依靠耳环铰接结构补偿安装与动作过程中的角度偏差，避免杆端承受额外径向弯矩。

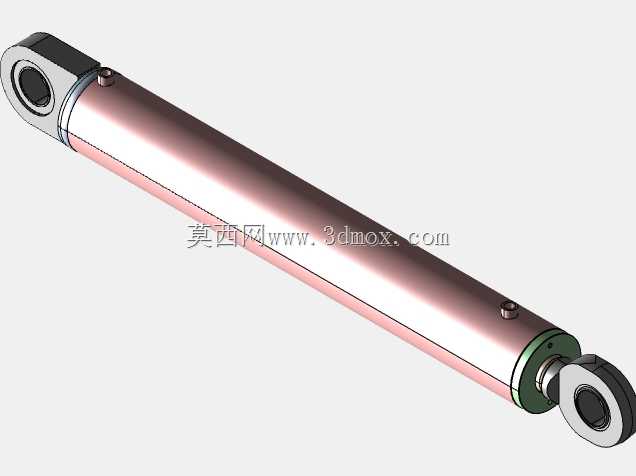

从结构特征看，缸筒外露金属质感表面对应精加工后的镀层或防锈处理，两端耳环内嵌关节轴承，允许缸体在工作平面内小幅摆动；杆侧与缸头位置布置的油口分别接通无杆腔、有杆腔，通过换向阀控制两腔压差即可实现伸出与缩回。缸径130mm、杆径70mm、最大行程950mm的尺寸组合，决定了它在300巴工作压力下可提供较大推拉力，适合中重载、长位移但安装空间受限的场合。

建模时需要先确定安装距与行程边界：全缩状态下两端耳环中心距决定整机收拢尺寸，全伸状态中心距则影响臂架或机构极限开度；关节轴承的摆角范围要与机构运动仿真匹配，防止极限位置出现别劲。活塞杆导向段、密封沟槽、缸筒壁厚与端盖连接螺纹都应按压力等级建立真实几何，而不是只做外观圆柱；油口位置和接管方向也要结合整机管路布置预留操作空间，避免后期装配时与结构件干涉。

实际选型中，长行程油缸还要重点校核活塞杆稳定性。伸出量较大时，杆径70mm相对950mm行程属于细长杆工况，推力载荷下需验算压杆稳定，必要时在机构中增加导向支撑或降低偏心载荷。耳环处的关节轴承要传递全部轴向力，其宽度、孔径和接触面强度应与铰点销径一致；缸头导向套长度则影响侧向承载能力，过短会加剧密封偏磨。

三维模型用于设计评审时，可直接把油缸装入机构骨架，模拟全缩、全伸及若干中间姿态，检查缸体与臂架、软管、护罩的间隙；用于加工出图时，缸筒、活塞杆、端盖、耳环和密封件应分件表达，明确配合面、粗糙度和热处理要求。对设备维护而言，外露油口位置和耳环润滑结构也会影响现场检修便利性，这些在建模阶段一并体现，能减少后续样机反复修改。
