矿山破碎筛分生产线成套设备结构

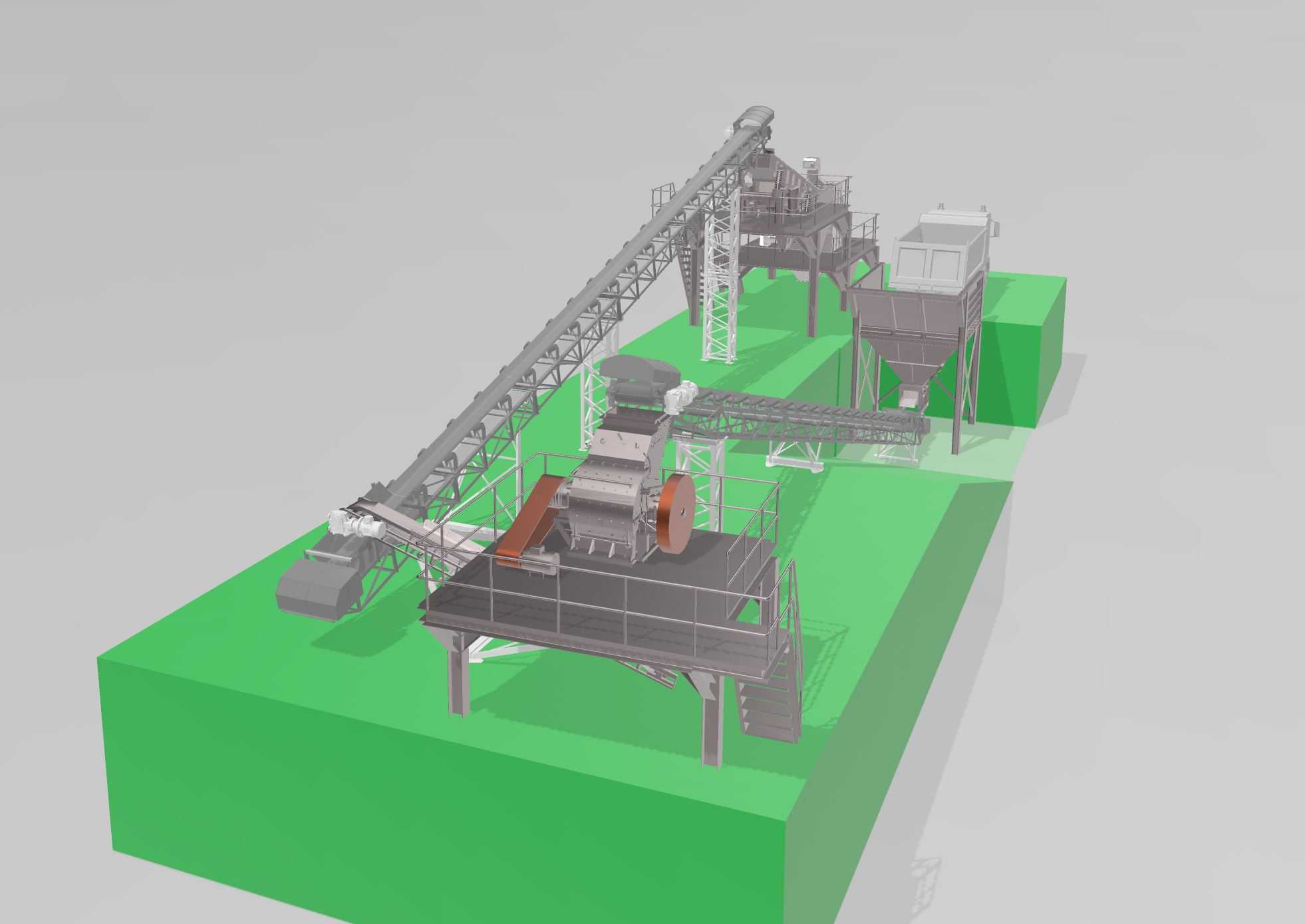

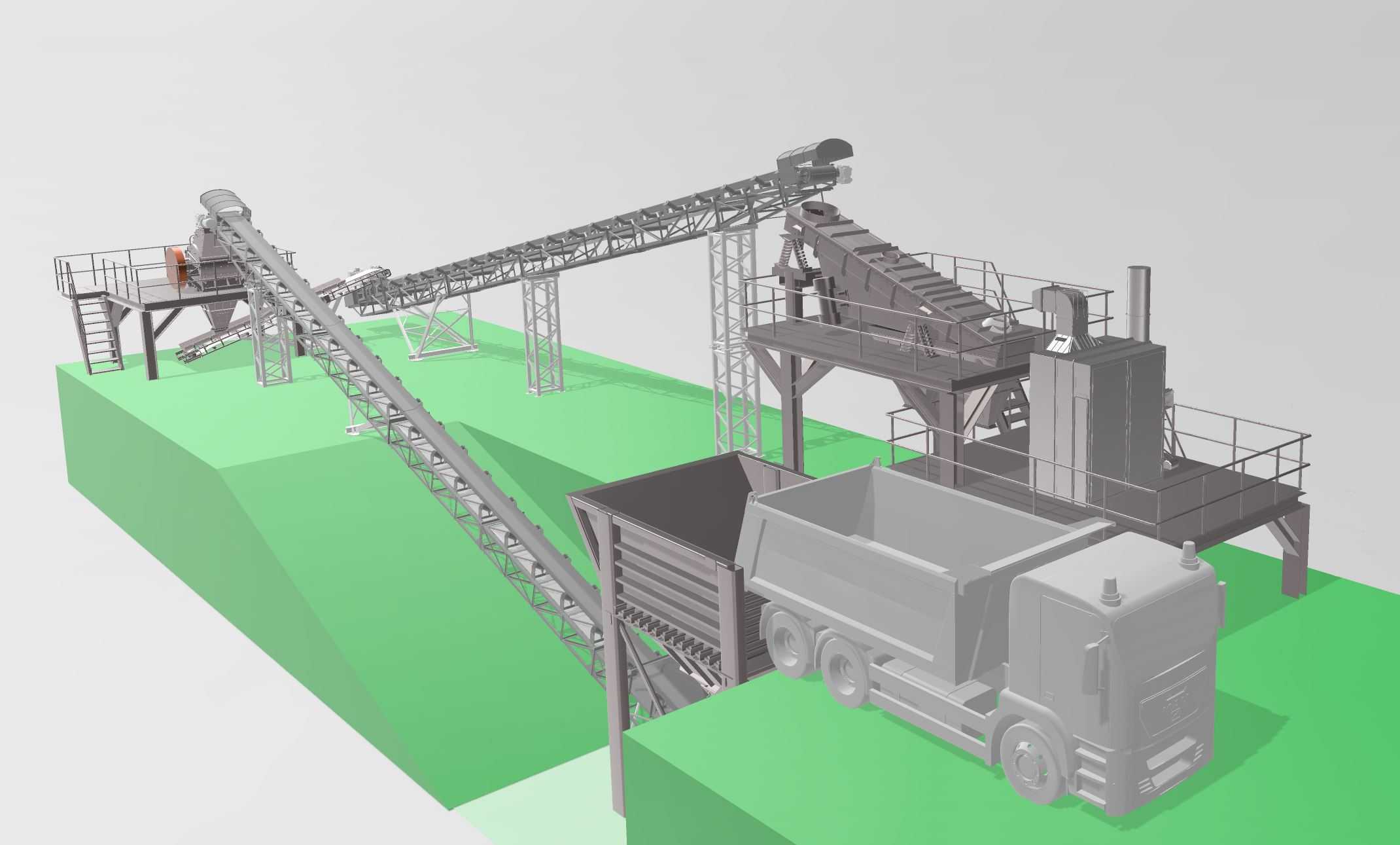

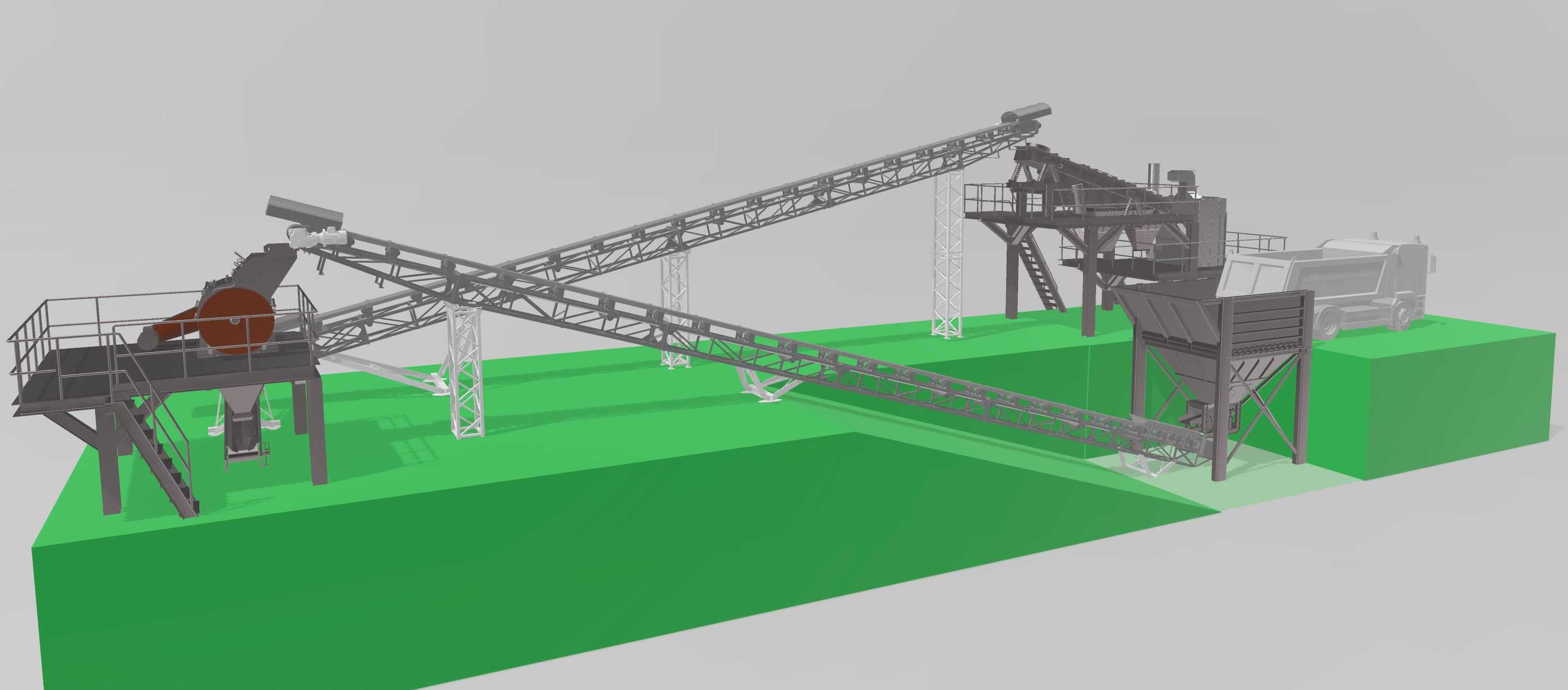

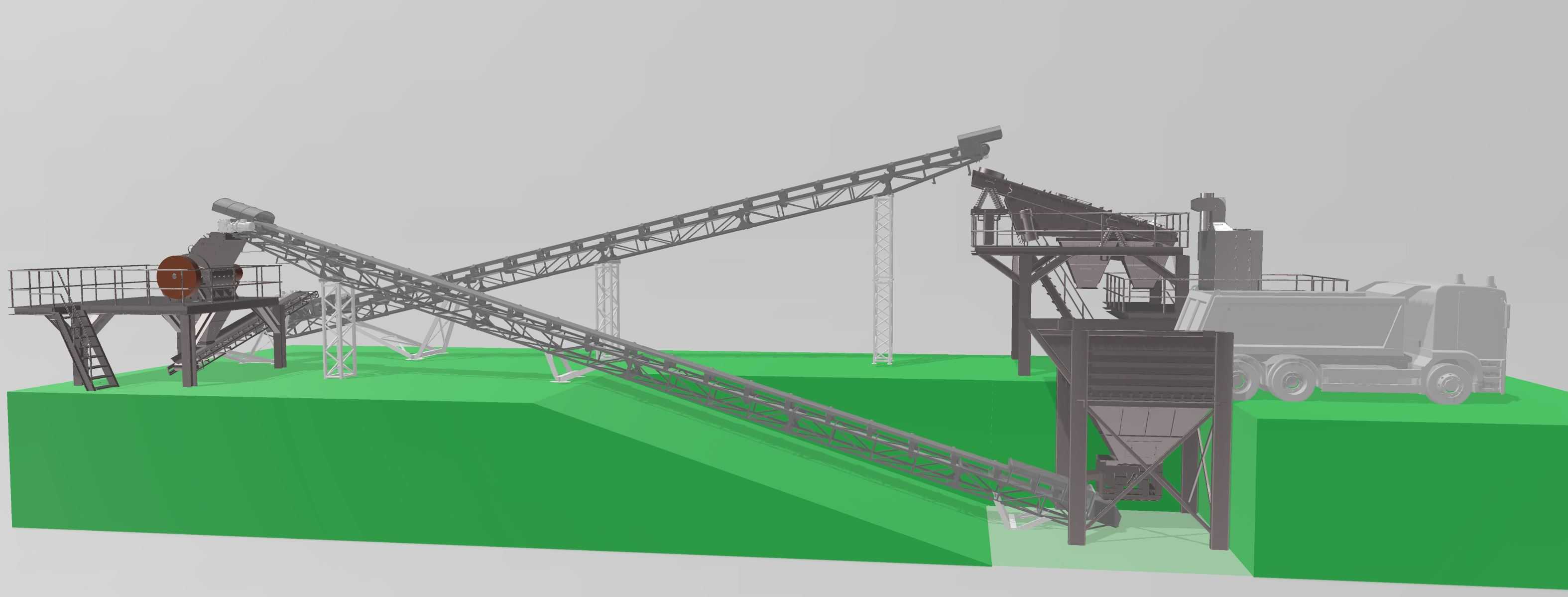

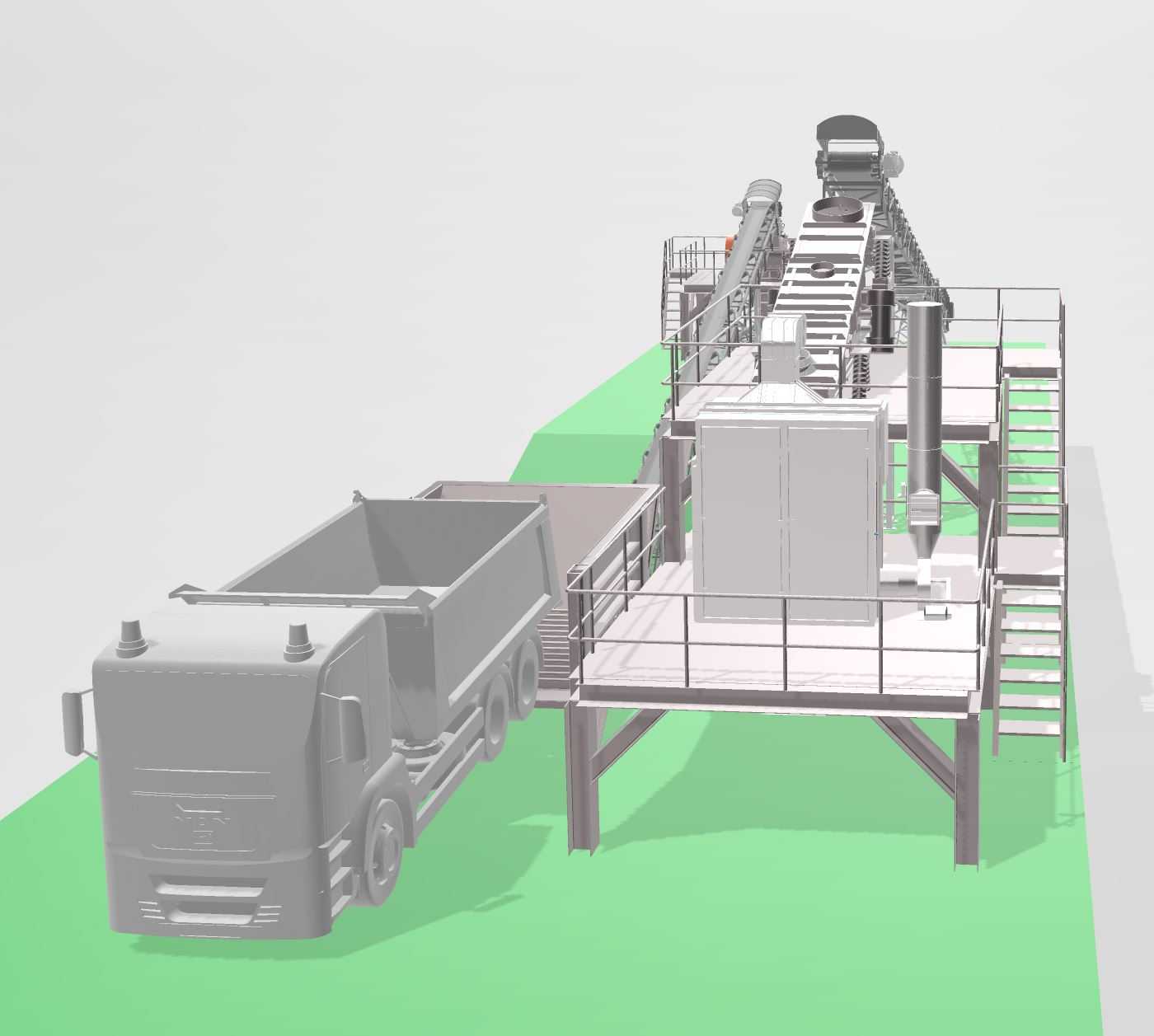

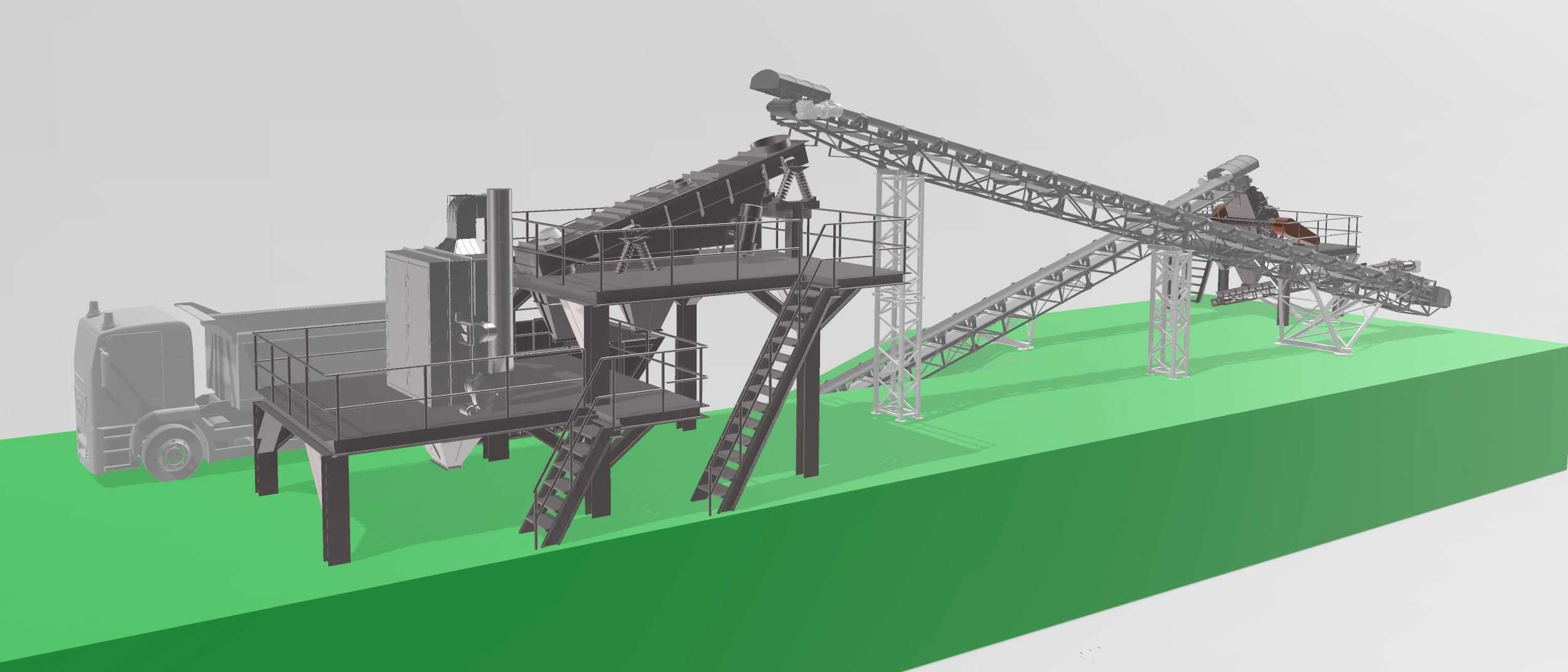

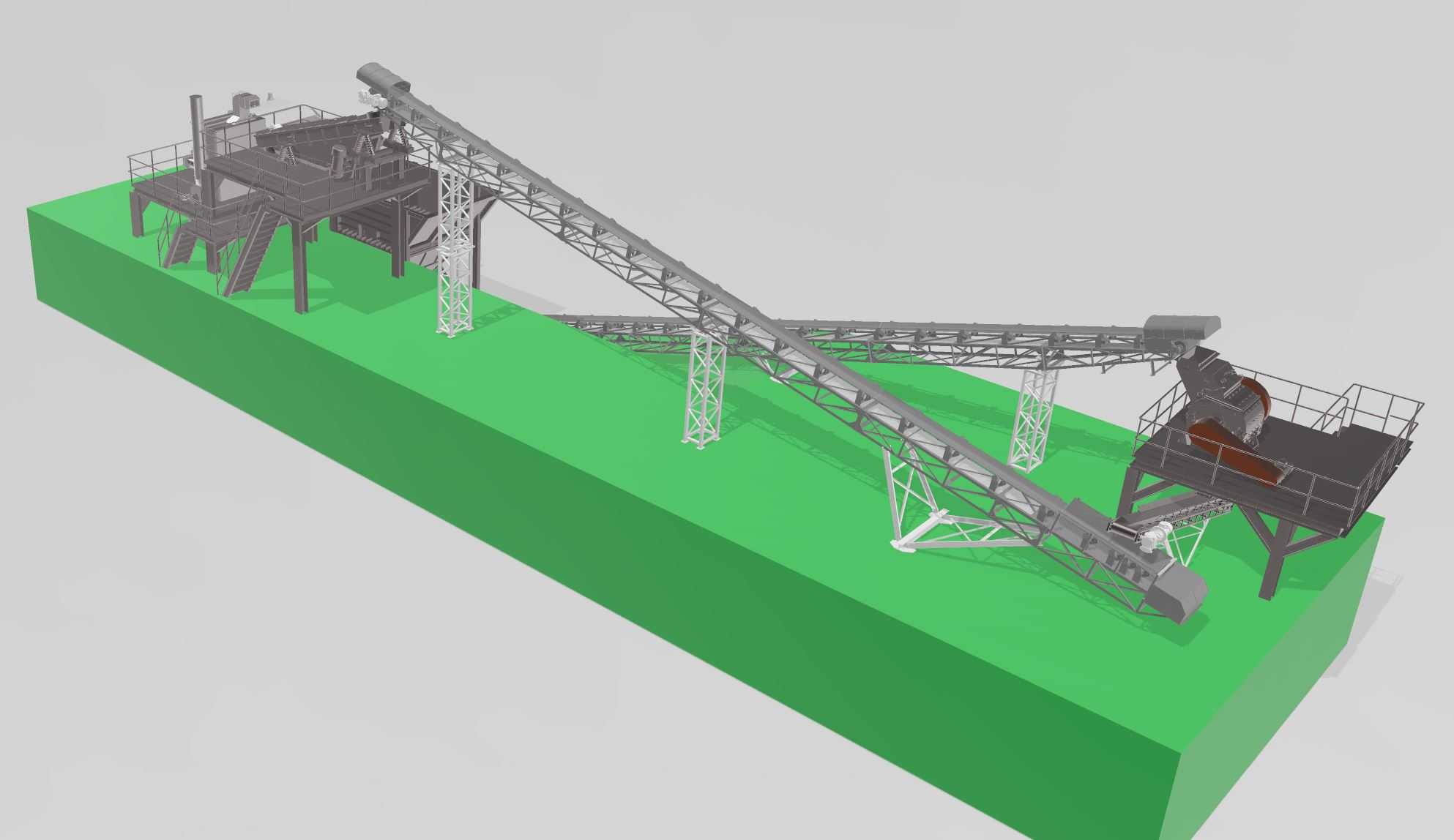

现场布置时，粗破单元通常靠近来料端，给料机将原矿均匀喂入颚式或反击式破碎腔，避免瞬时过载。破碎后的物料经下部溜槽落到第一条带式输送机，沿倾斜栈桥提升至筛分机组。筛面采用多层布置，不同粒径通过筛孔分流，合格料进入成品料堆或转运车辆，超径料则经回流皮带返回破碎腔再次破碎，形成闭路循环。这套流程的核心在于各段能力匹配：破碎机排料口开度、筛分机处理面积、皮带带速和带宽必须按同一产能曲线核算，否则某一环节堵料或空载都会拉低整线效率。三维建模时，栈桥倾角一般控制在物料允许的输送角度以内，托辊组间距、滚筒直径和拉紧行程按张力分布逐段确定。头部卸料点要结合筛分机受料口位置设置导料槽和除尘罩，减少偏载和粉尘外逸。中部支架需避让检修通道，走道、护栏和爬梯围绕传动滚筒、张紧装置和电动机减速器布置，保证日常巡检可达。破碎机组下方的混凝土或钢结构基础承担冲击载荷，地脚螺栓位置、埋深和检修吊装空间在布局阶段就要锁定。筛分平台标高既要满足筛上物和筛下物重力溜管的角度，又要控制整体钢结构高度，降低风载和造价。料仓部分按物料安息角设计壁板倾角，防止起拱堵料，出料口配置给料设备以稳定下游负荷。模型中卡车受料位的转弯半径、装车净空和倒车距离也需同步校核，避免设备安装后才发现物流干涉。对结构工程师而言，这类成套线不是单机简单堆叠，而是把破碎、筛分、输送、除尘、电控和检修动线整合在同一地形边界内。坡地布置可利用高差缩短溜槽和皮带长度，但必须核对挡土墙、平台排水和设备基础的稳定性。每台设备的检修门、配重回转范围、起吊点和易损件更换方向都应在总装模型中预留操作空间。传动侧与非传动侧的维护通道宽度、电缆桥架走向、洒水或收尘风管路径，往往决定现场能否长期稳定运行。通过完整三维结构，可以直观检查机头漏斗与车斗的对中关系、回流皮带的爬坡角度、筛下集料斗的分料逻辑，以及平台立柱是否阻挡清障和吊装路径。细节上，溜槽衬板铺设方向、皮带清扫器位置、跑偏开关和拉绳开关支架也会影响后期维护量。整体设计追求的是物料流连续、载荷传递明确、拆装顺序合理，而不是单纯把设备外形摆放到位。
