倾斜式果蔬根茎类磨碎处理设备结构

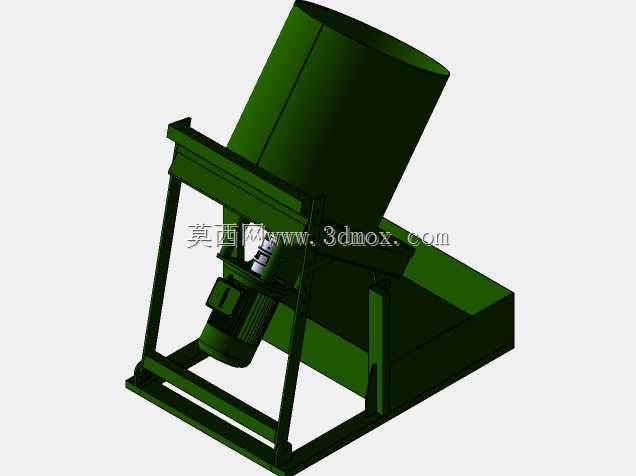

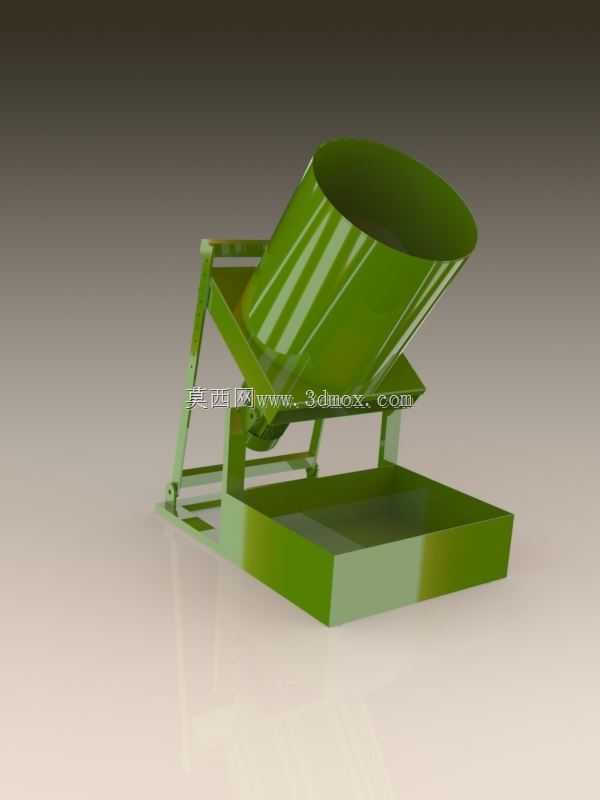

这款倾斜式磨碎设备主要面向小型农产品加工场景，适配农户、小型作坊处理甜菜、萝卜、胡萝卜、南瓜这类根茎类或硬质果蔬的碎料需求，区别于大型工业破碎设备的大产能定位，它更侧重小批量、灵活移动的作业场景，不需要复杂的地基固定，放置在平整硬化地面即可开展作业。从结构设计来看，设备采用上倾式敞口料斗设计，料斗倾斜角度经过反复校核，既能够保证待处理物料依靠自重顺畅滑向磨碎作业区域，又能避免投料过程中物料向外溅出，料斗下部的接料盘为敞口浅槽结构，磨碎后的成品物料直接落入盘内，方便作业人员随时收集转运，不需要额外配置复杂的出料输送结构，大幅简化了整机的组成部件，降低了后期维护的难度。支撑框架采用型材焊接成型的铰接结构，料斗的倾斜角度可以根据实际处理的物料特性做小范围调整，比如处理表皮光滑、流动性好的胡萝卜时可以适当减小倾角，控制物料下滑速度，保证磨碎粒度均匀；处理纤维含量高、流动性差的甜菜时可以适当增大倾角，避免物料在料斗内架桥堵塞。设备整体的安装边界控制得比较紧凑，整机占地尺寸不超过1.2米见方，作业时的操作高度适配成年人站立投料的舒适区间，不需要额外搭建操作平台，框架底部预留了螺栓固定孔位，如果是固定工位长期作业，可以通过膨胀螺栓将设备固定在地面，减少作业过程中的振动偏移；如果需要跨区域流动作业，也可以直接将设备放置在农用三轮车货厢内，转场到田间地头就近处理采收的果蔬，减少原料转运的成本。磨碎作业的核心组件布置在料斗与接料盘之间的腔体内，传动结构做了隐藏式设计，外部没有裸露的传动部件，能够避免作业过程中物料碎屑卡入传动间隙，也能防止操作人员误触转动部件引发安全风险。设计过程中特意简化了整机的零件数量，大部分结构件采用常规型材和板材焊接加工，不需要定制特殊的异形铸件，普通的机械加工车间就可以完成整机的制作装配，备件替换也十分方便，针对小型加工场景的使用成本做了充分优化，没有冗余的功能结构，所有结构设计都围绕稳定磨碎、方便操作、易维护这几个核心需求展开。
