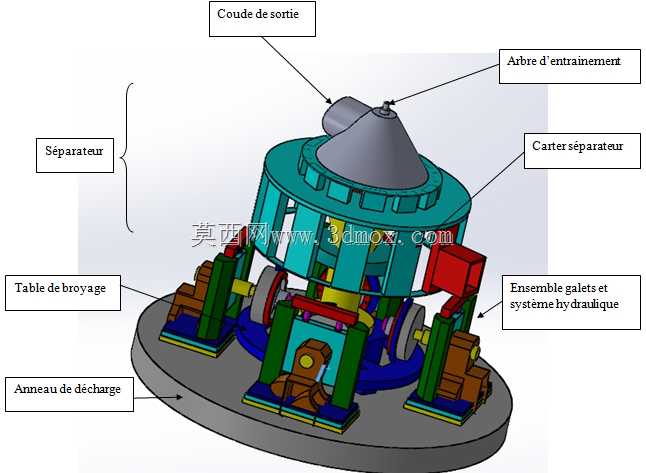

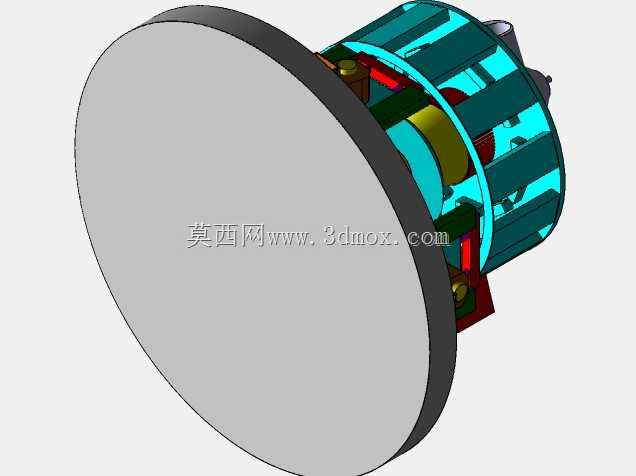

工业辊式破碎机内部结构三维设计

在矿山、建材、固废资源化处理的中细碎作业段，辊式破碎设备凭借过粉碎率低、成品粒型可控的优势，一直是脆性物料加工环节的核心配置，这套内部结构设计完整还原了设备从进料到排料的全流程作业逻辑，没有冗余的外覆盖件遮挡，能清晰看到各功能模块的装配关系与运动传递路径。设备顶部的进料弯管对接来料输送通道，锥形导流结构能将进入的物料均匀分散到周向布置的碾磨区域，避免单侧进料造成的辊组偏磨问题，中间的分离架体既承担了上部进料结构的支撑载荷，也作为物料进入破碎腔的导流围挡，控制物料的下落范围，保证所有来料都能进入辊组的有效碾压区间。周向均匀布置的液压辊组是核心作业单元，每个辊组都配套独立的液压施压结构，可根据待破碎物料的硬度调整碾压力度，遇到不可破碎的异物时，液压系统能触发短时退让行程，避免辊面硬碰硬造成的结构损伤，相比传统弹簧过载保护结构，液压施压的压力稳定性更好，作业过程中辊缝波动量更小，能稳定输出符合粒度要求的成品料。下部的碾磨台座与各辊组的辊面配合形成连续的碾压工作面，物料在台座上受辊组的挤压、碾磨作用逐步破碎，达到粒度要求的细料通过台座边缘的排料环间隙下落，进入后续的输送或筛分环节，排料环的间隙尺寸可根据成品粒度要求调整，适配不同的出料粒径需求。从安装边界来看，整套内部结构采用圆形对称布局，底部安装法兰预留了均匀布置的连接孔位，可直接对接设备的下部机架，驱动主轴从顶部中心位置延伸，对接外部的动力输入单元，各液压辊组的油路接口统一布置在架体外侧，方便现场安装时的管路排布，日常维护时可单独拆卸单个辊组进行辊面修复或更换，不需要整体拆解上部结构，能有效缩短设备的停机维护时长。设计过程中对各运动部件的干涉间隙做了完整校核，辊组摆动行程范围内与周边架体、密封结构都预留了足够的安全距离，避免作业过程中因振动、热胀冷缩造成的部件剐蹭，各支撑位置的加强筋布局完全匹配作业载荷的传递路径，在控制整体重量的前提下保证结构刚度，减少重载作业下的结构形变。
