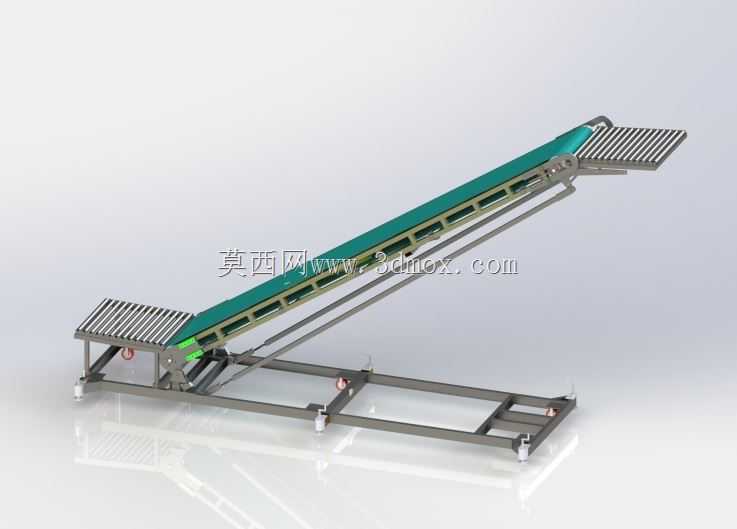

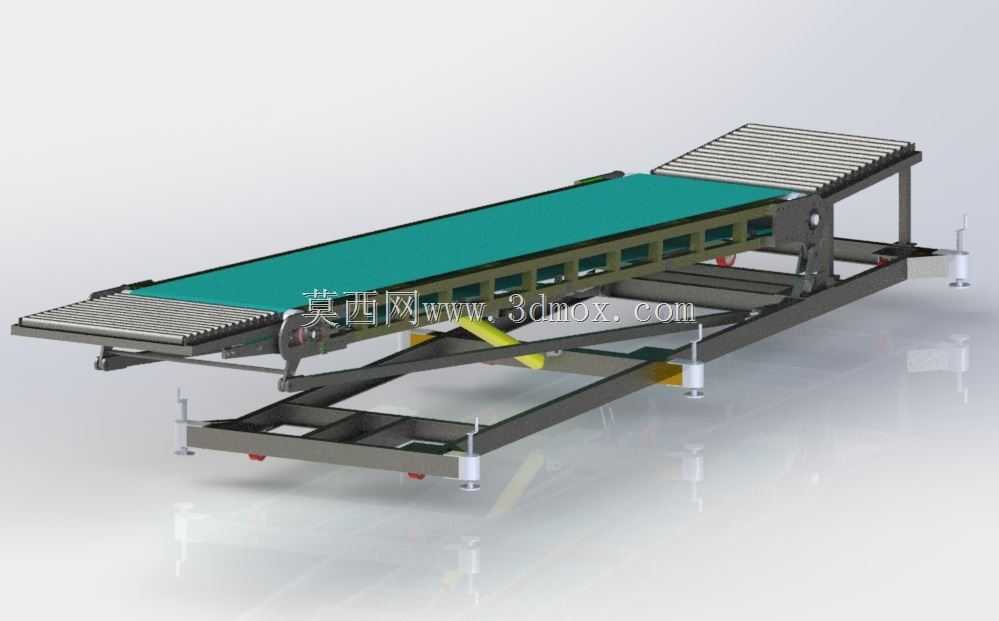

四米可升降装卸皮带输送设备结构

这款输送设备主要面向物流仓储、生产车间的货台装卸场景设计，可匹配不同高度的货运车辆尾板与车间固定输送线的衔接需求，解决人工搬运装卸货时的高度差、长距离转运效率低的问题。设备主体采用剪叉式升降支撑结构，底部配置可调式支撑脚杯，可在不平整的车间地面、货台区域完成调平固定，避免作业过程中设备晃动偏移，支撑脚的调节行程可覆盖常规货台与地面的高度差范围，适配多数常规厢式货车、平板车的装卸高度要求。设备输送面分为三段结构，中间段为平皮带输送主体，皮带下方采用密排型钢托辊支撑，避免重载工况下皮带下垂跑偏，两端配置无动力滚筒过渡段，滚筒采用间隙密排设计，可承接货物从侧边、端部的推入滑移动作，避免货物卡滞在输送段衔接位置，过渡段的滚筒高度与中间皮带面齐平，保证货物转运时无明显颠簸落差。剪叉升降结构采用铰接销轴连接，配套斜向支撑的气弹簧辅助举升，可根据装卸需求手动调整输送面的倾斜角度与整体高度，调整到位后通过侧边的锁止机构固定位置，无需额外配置动力源即可完成高度适配，适合无外接气源、电源的临时装卸点位使用。设备整体长度为四米，其中中间皮带输送段占主体长度，两端过渡滚筒段各预留足够的接货长度，设备整体宽度适配常规标准周转箱、袋装货物的通行尺寸，框架主体采用标准矩形管焊接成型，焊接位置做打磨应力释放处理，长期重载使用不易出现结构变形。皮带表面采用防滑哑光材质，可输送袋装、箱装等常规包装货物，输送面两侧预留挡边安装位，可根据输送货物的类型加装侧挡条，避免小尺寸货物从侧边滑落。底部框架预留脚轮安装孔位，用户可根据使用需求选配万向脚轮，实现设备在厂区内的灵活转场，满足不同装卸点位的临时使用需求。设计过程中优先考虑了设备的拆装便捷性，整体框架采用分段螺栓连接结构，运输时可拆分为多个组件，进场后无需大型吊装设备即可完成组装调试，铰接位置全部配置自润滑轴套，长期使用无需频繁注油维护，降低日常运维的工作量。两端的无动力滚筒段可根据使用需求调整伸出角度，在对接车辆货台时可搭在货台边缘，形成平缓的过渡坡面，避免货物在衔接位置出现磕碰，适配不同高度差下的货物平稳转运。
