椿本BS系列标准滚子链传动组件

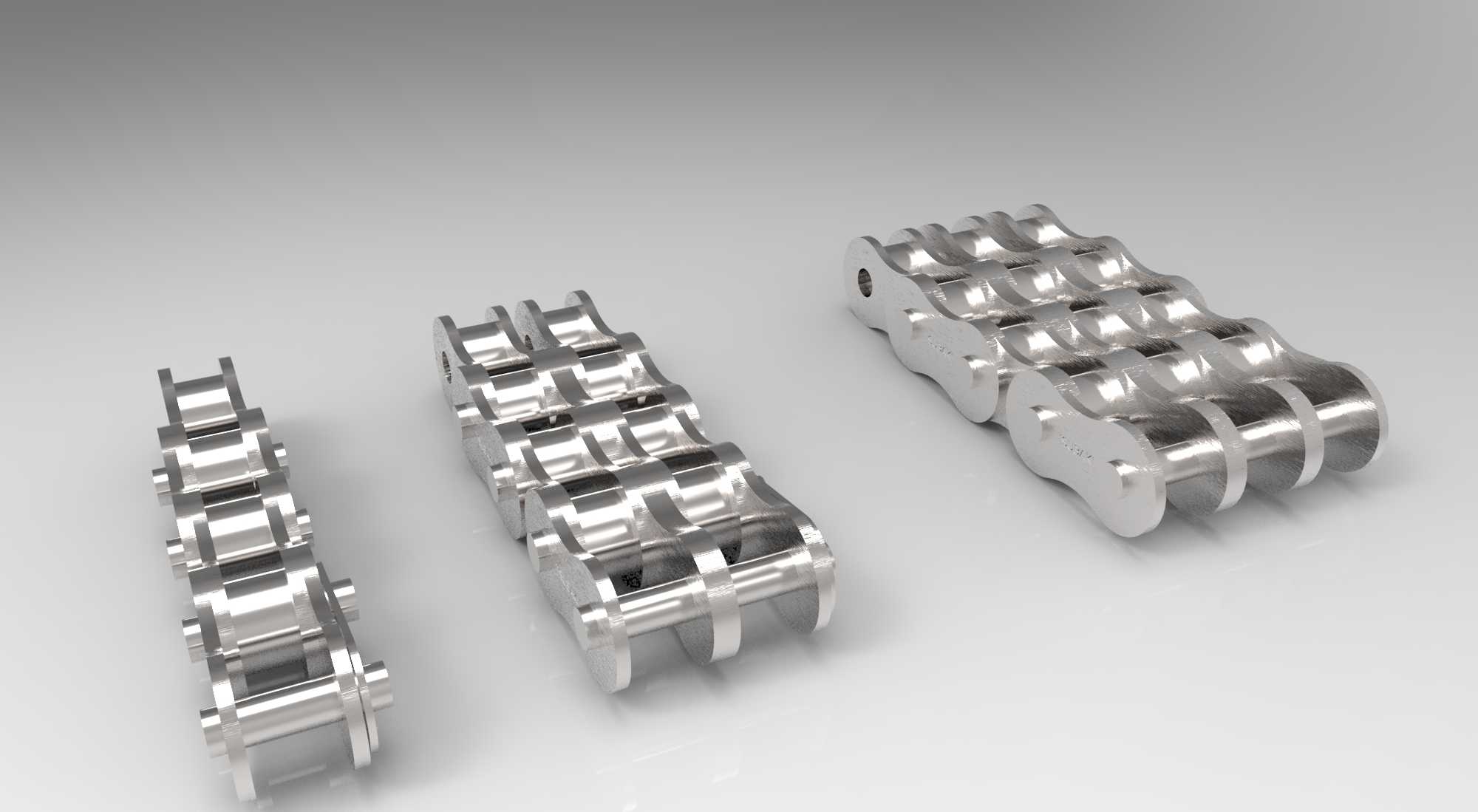

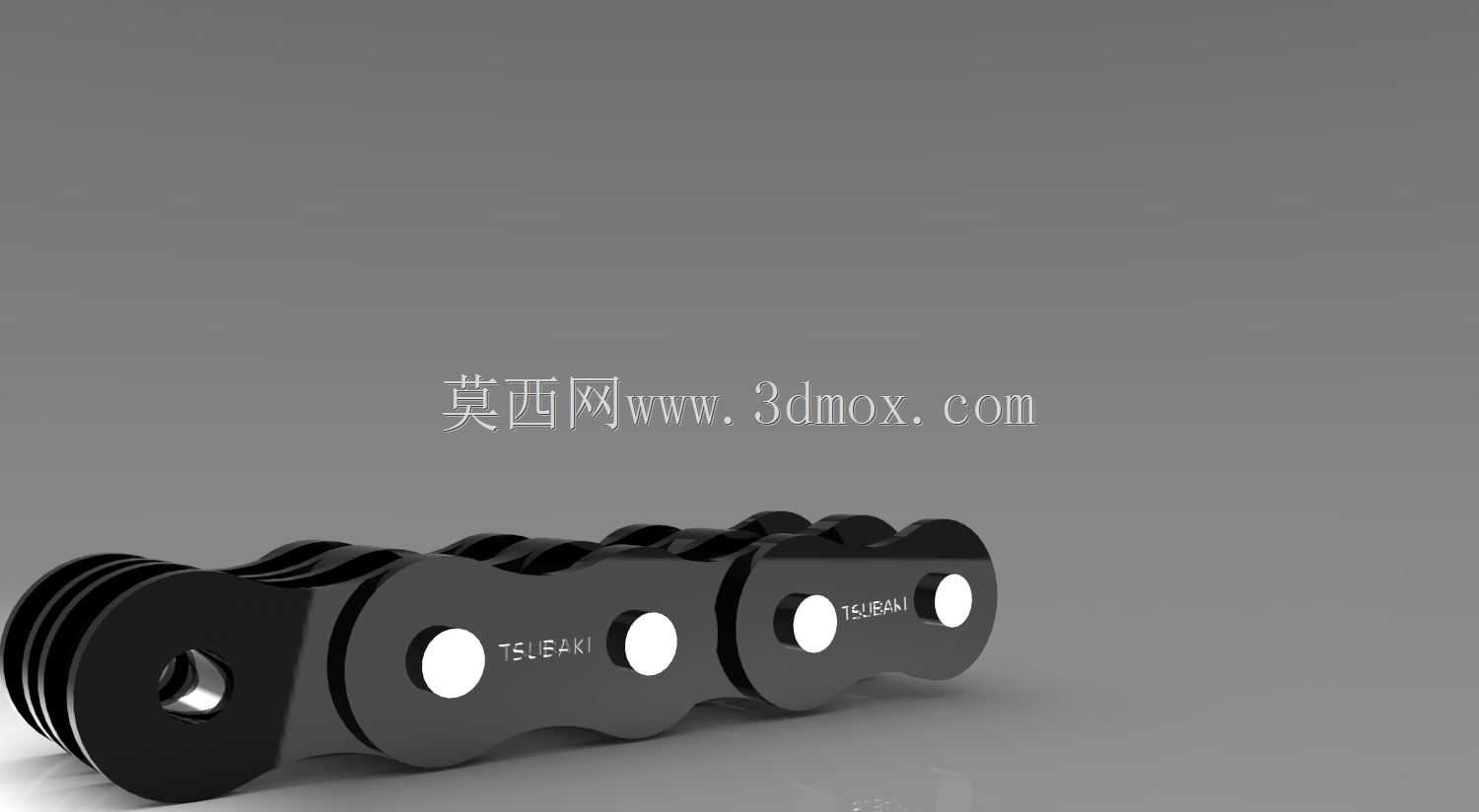

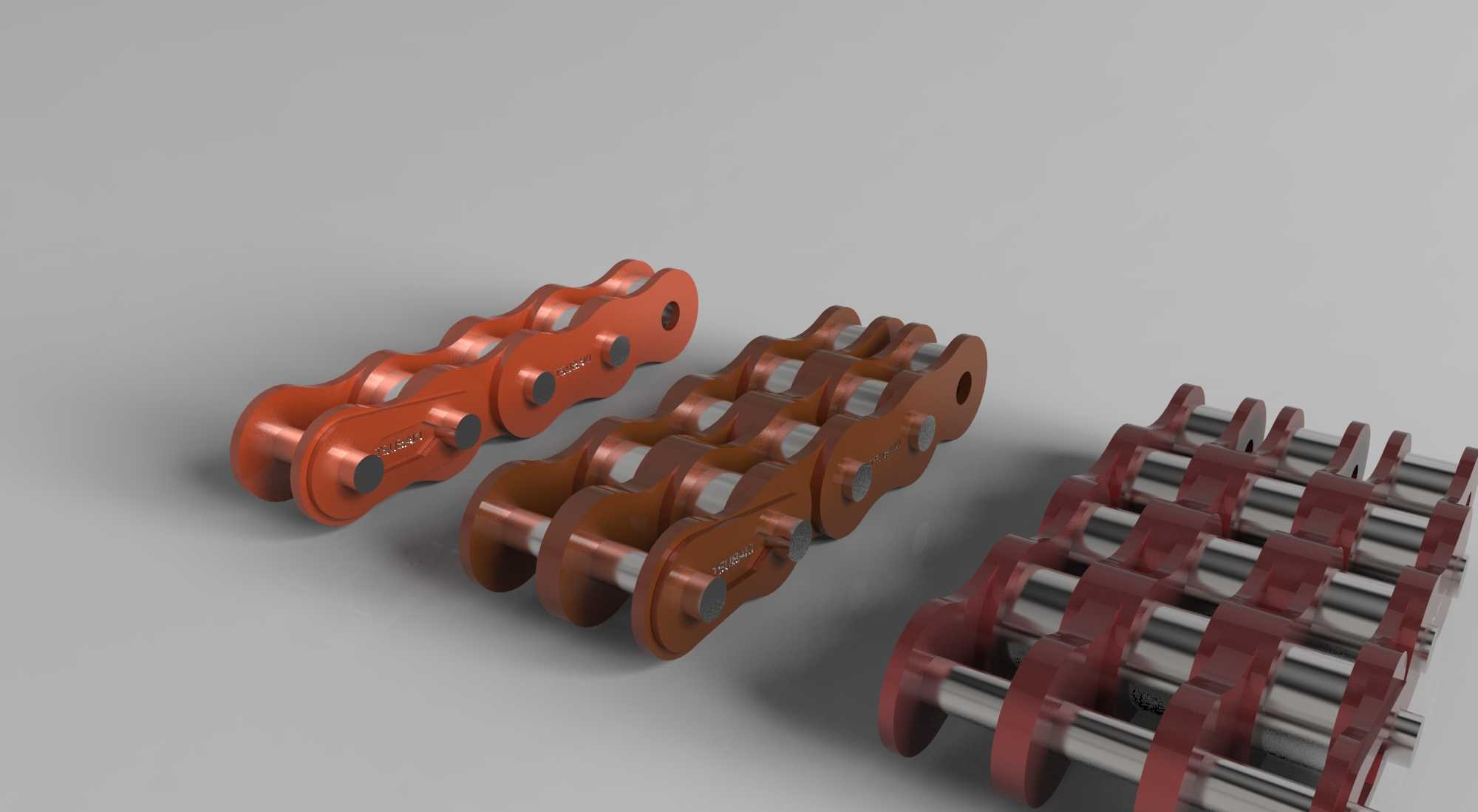

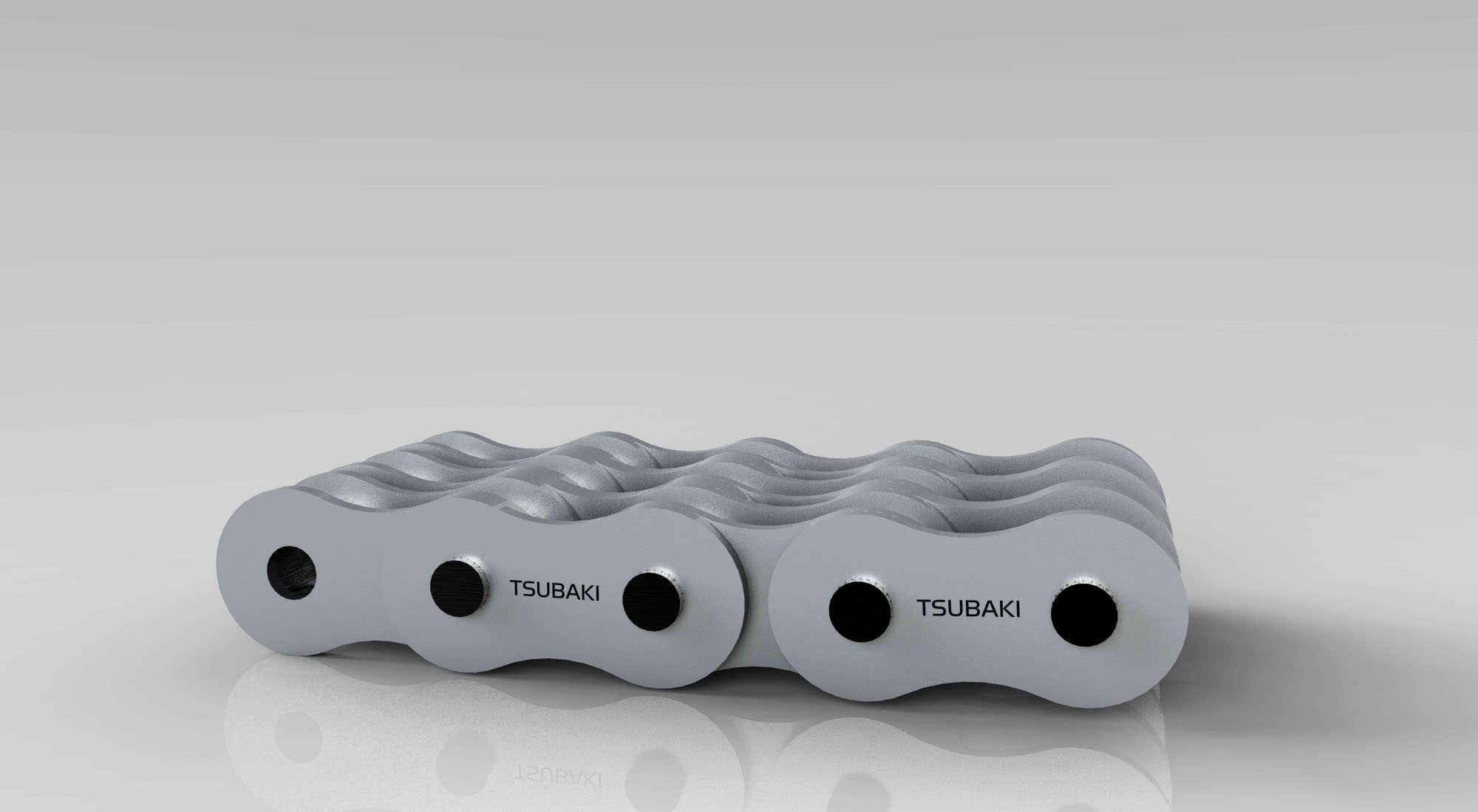

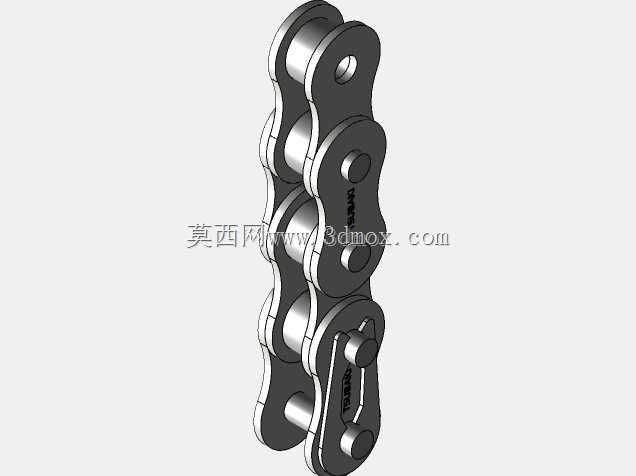

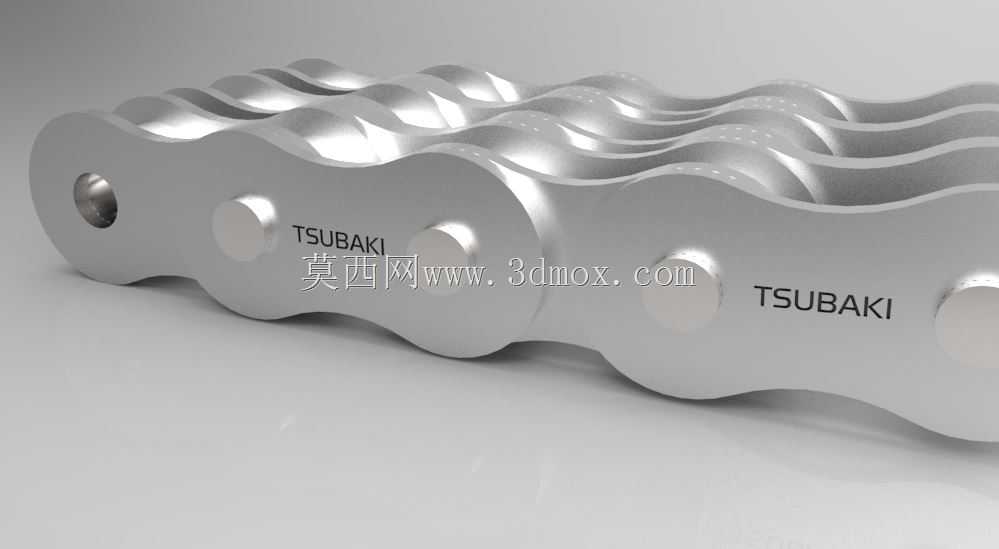

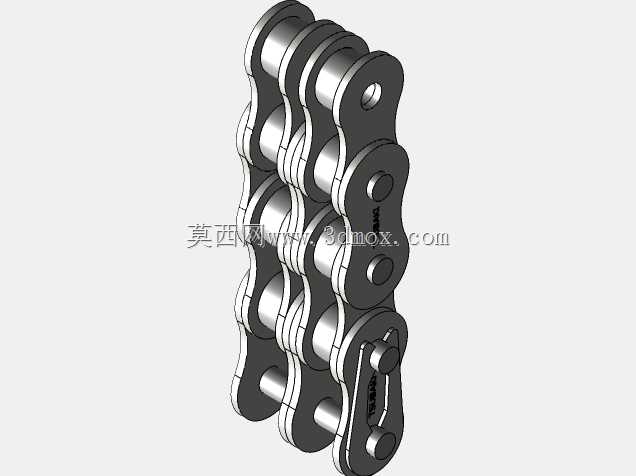

滚子链作为应用最广泛的链传动核心部件，常见于各类工业输送线、机床传动系统、农业机械动力传输、物流分拣设备驱动单元等场景，依靠链节与链轮轮齿的精准啮合传递动力，相比带传动能在低速重载工况下保持稳定传动比，不会出现打滑丢转问题，相比齿轮传动对安装中心距的适配范围更宽，可在多尘、油污、高低温等恶劣工况下长期可靠运行。这款标准滚子链采用模块化链节拼接结构，外链板与内链板通过销轴、套筒、滚子依次装配成型，链板采用8字形冲压结构，在保证链节抗拉强度的前提下削减了非受力区域的材料冗余，降低链条整体运行惯量，销轴与套筒之间预留合理的润滑间隙，可存储润滑脂降低铰接部位的磨损速率，滚子为空心圆柱结构，与链轮啮合时可自由转动，将滑动摩擦转化为滚动摩擦，大幅降低啮合过程的摩擦损耗与链轮齿面磨损。设计过程中优先遵循通用滚子链的互换性要求，所有链节的节距、内节内宽、滚子直径、销轴直径均匹配对应规格链轮的齿形参数，可直接替换同规格的标准滚子链使用，无需重新适配配套链轮。单排结构的链节可根据实际传动中心距需求拼接对应长度，若需提升传动承载能力，可在同销轴上叠加多排链节组成多排链条，适配更大功率的动力传输场景。安装时需保证两轴平行度偏差控制在允许范围内，链轮共面度偏差不超过节距的2%，避免链条运行过程中出现偏磨、卡滞、跳齿问题，链条初始张紧度需根据运行转速、中心距调整，垂度控制在中心距的1%-2%区间，过紧会加剧铰接部位磨损，过松则容易在启动、换向瞬间出现跳齿脱链问题。链节铰接部位的转动灵活性直接影响链条使用寿命，装配时需保证销轴与外链板过盈压装固定，套筒与内链板过盈配合，滚子与套筒之间保持间隙配合，确保每个链节都能在铰接位置自由弯折，适配链轮的包角啮合轨迹。
