多卡位连续式塑料理料导向带结构

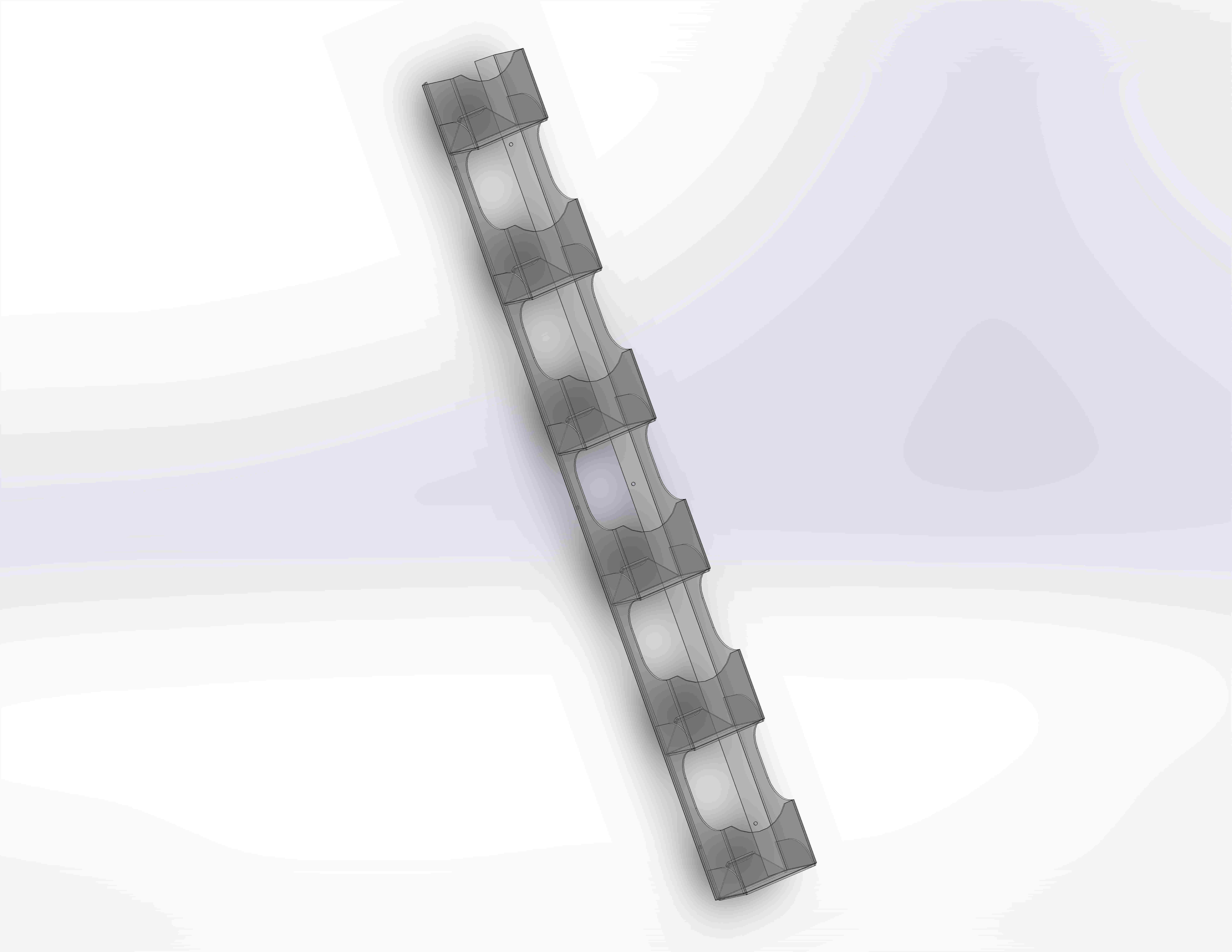

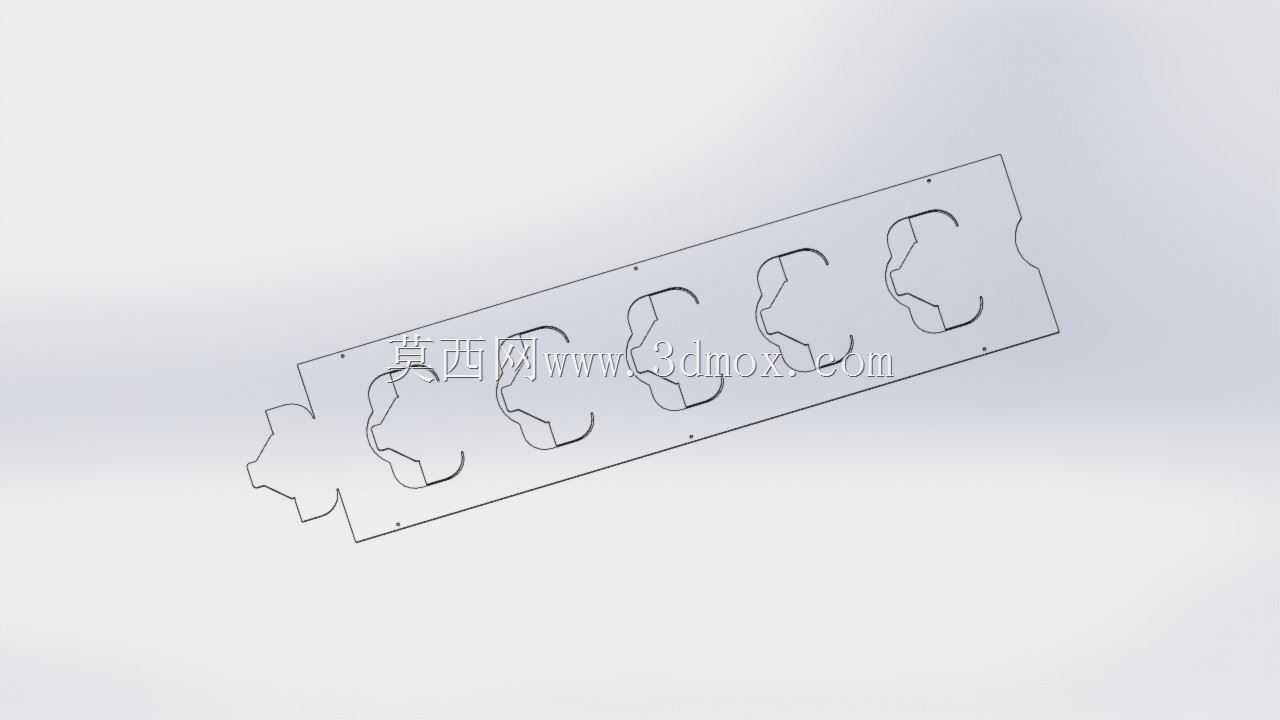

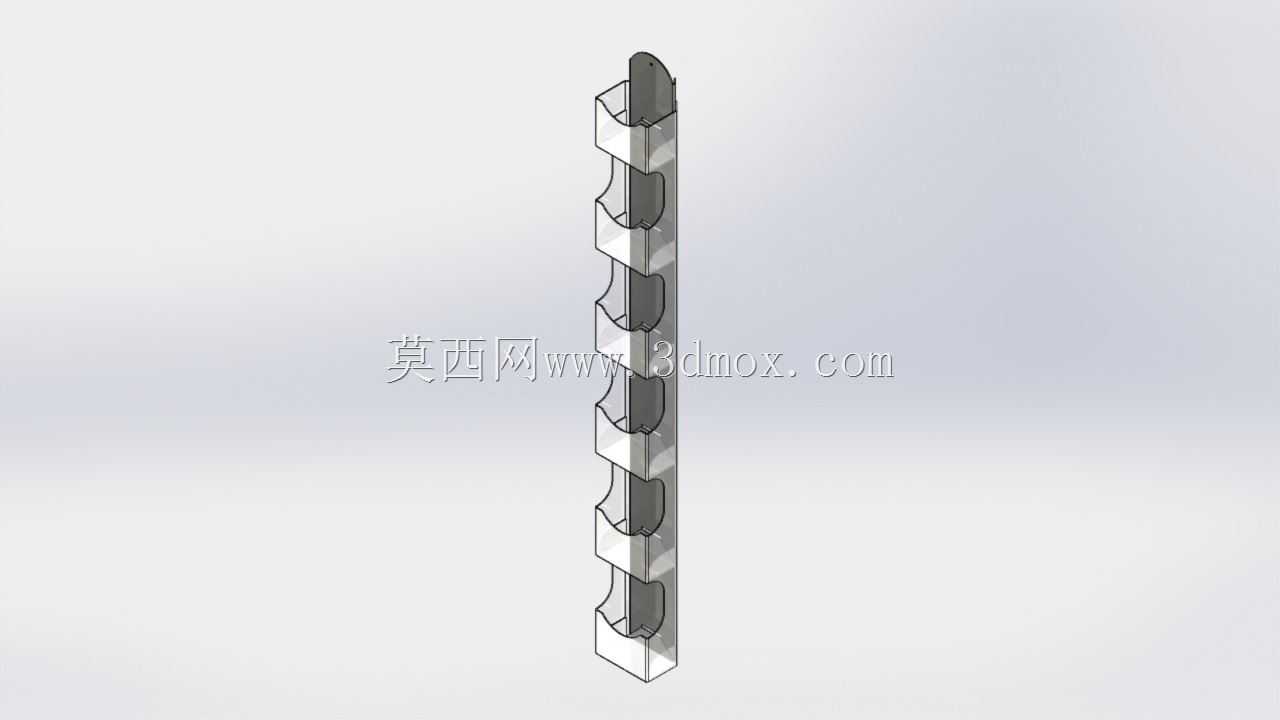

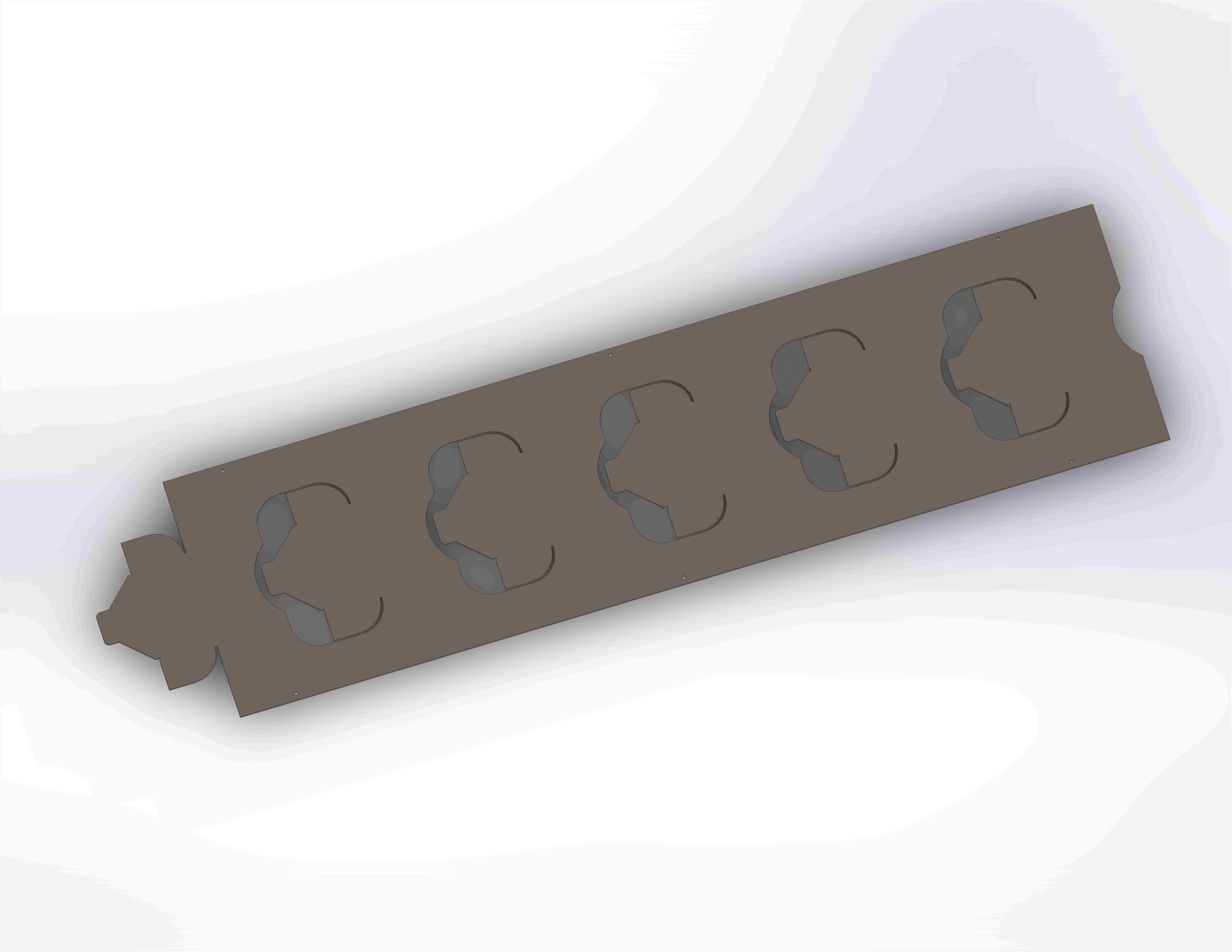

这款多卡位塑料导向带，主要应用在小件物料的连续输送、排序理料工位，常见于小五金件、电子元器件、小型塑胶件的自动化产线进料段，用来替代传统的金属导向槽，解决小规格工件输送过程中侧翻、卡滞、排布间距不均的问题。从结构设计来看，整体采用等距排布的单侧开口卡位槽设计，每个卡位槽的轮廓做了圆弧过渡处理，槽口边缘预留了0.2mm的导入倒角，避免工件入位时被锐边刮伤表面，卡位槽的深度按照常规小型柱状、片状工件的重心位置设置，能保证工件嵌入后露出1/3的高度，方便后续工位的机械手取料或者机构直接推送。设计时特意将带体的背部做了平直的安装基准面，安装时可以直接贴合在输送线的侧装支架上，不需要额外加工适配的安装沉台，带体上每隔三个卡位就预留了一个沉头安装孔，安装孔的位置做了局部加厚处理，避免螺丝锁紧时塑料件产生应力开裂。考虑到长期使用的磨损问题，卡位槽的受力接触面做了0.5mm的加厚壁厚，相比普通塑料导向条，耐磨寿命能提升40%左右，同时带体的材质选用改性PP材质，本身具备一定的自润滑性，工件在槽内滑动时不需要额外涂抹润滑脂，不会对工件表面造成油污污染。在安装边界上，这款导向带的单段长度适配常规1米的输送线侧梁，多段拼接时端部做了凹凸止口设计，拼接后卡位槽的间距误差能控制在0.1mm以内，不会出现拼接处卡位错位导致的卡料问题，带体的整体宽度较窄，不会占用输送线过多的横向空间，在狭窄的设备内部也能完成安装。实际使用中，这款导向带可以搭配同步带或者平皮带输送机构使用，卡位槽的间距可以根据工件的排布需求做对应调整，不需要改动输送线的主体结构，只需要更换对应槽距的导向带就能完成不同规格工件的生产切换，大幅降低产线换型的调整成本。不同于一体式的金属导向槽，这款塑料导向带的自重更轻，安装时单人就能完成拆装维护，不需要吊装辅助，而且塑料材质本身具备一定的弹性，遇到尺寸稍超差的工件时能产生微量形变避让，不会出现硬卡导致的工件或者输送机构损坏。
