同轴式双级圆柱齿轮减速传动结构

项目分类:3D模型 发布时间:2021-08-31 ID:254540
  • 同轴式双级圆柱齿轮减速传动结构
  • 同轴式双级圆柱齿轮减速传动结构
  • 同轴式双级圆柱齿轮减速传动结构
  • 同轴式双级圆柱齿轮减速传动结构
  • 同轴式双级圆柱齿轮减速传动结构
  • 同轴式双级圆柱齿轮减速传动结构
  • 同轴式双级圆柱齿轮减速传动结构
  • 同轴式双级圆柱齿轮减速传动结构
  • 同轴式双级圆柱齿轮减速传动结构
  • 同轴式双级圆柱齿轮减速传动结构
  • 同轴式双级圆柱齿轮减速传动结构
  • 同轴式双级圆柱齿轮减速传动结构
  • 同轴式双级圆柱齿轮减速传动结构
  • 同轴式双级圆柱齿轮减速传动结构
  • 同轴式双级圆柱齿轮减速传动结构
  • 同轴式双级圆柱齿轮减速传动结构
  • 同轴式双级圆柱齿轮减速传动结构
  • 同轴式双级圆柱齿轮减速传动结构
  • 同轴式双级圆柱齿轮减速传动结构
  • 同轴式双级圆柱齿轮减速传动结构
  • 同轴式双级圆柱齿轮减速传动结构

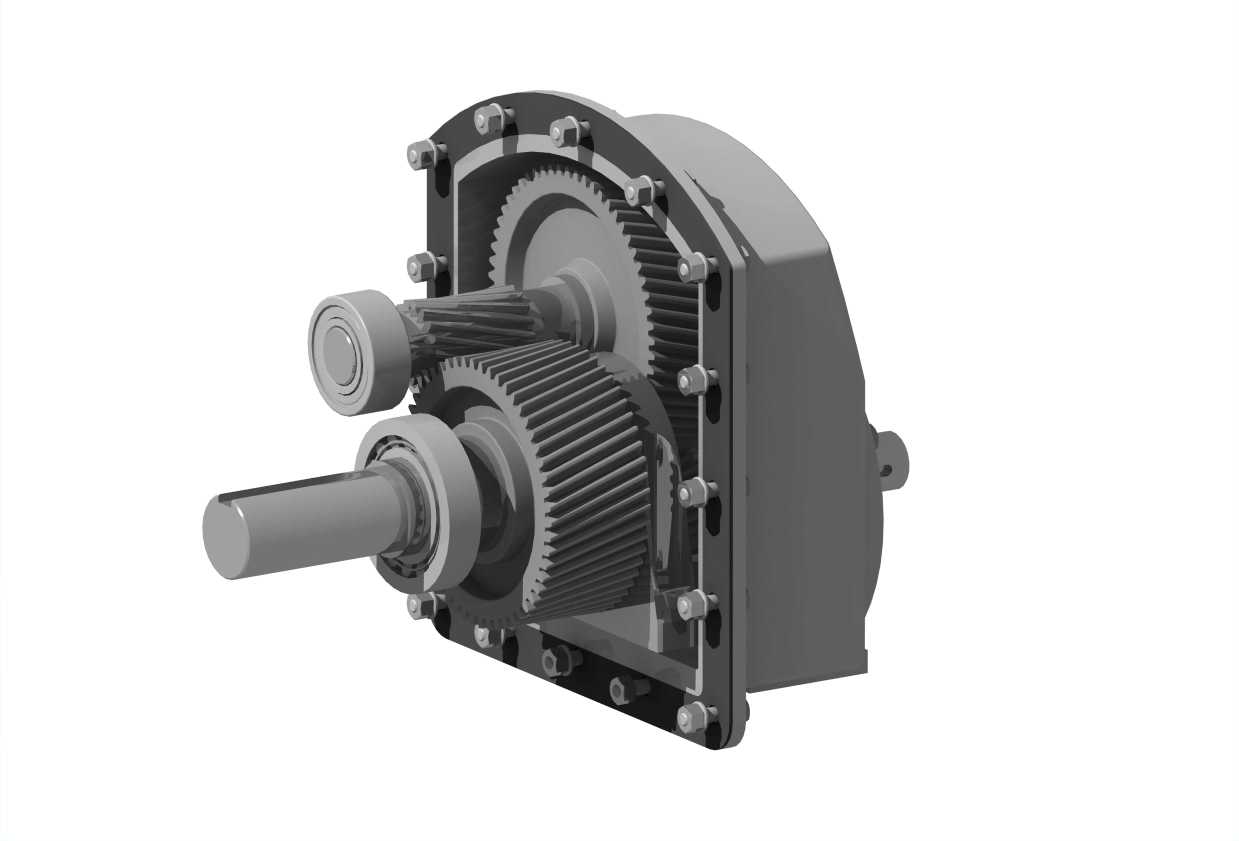

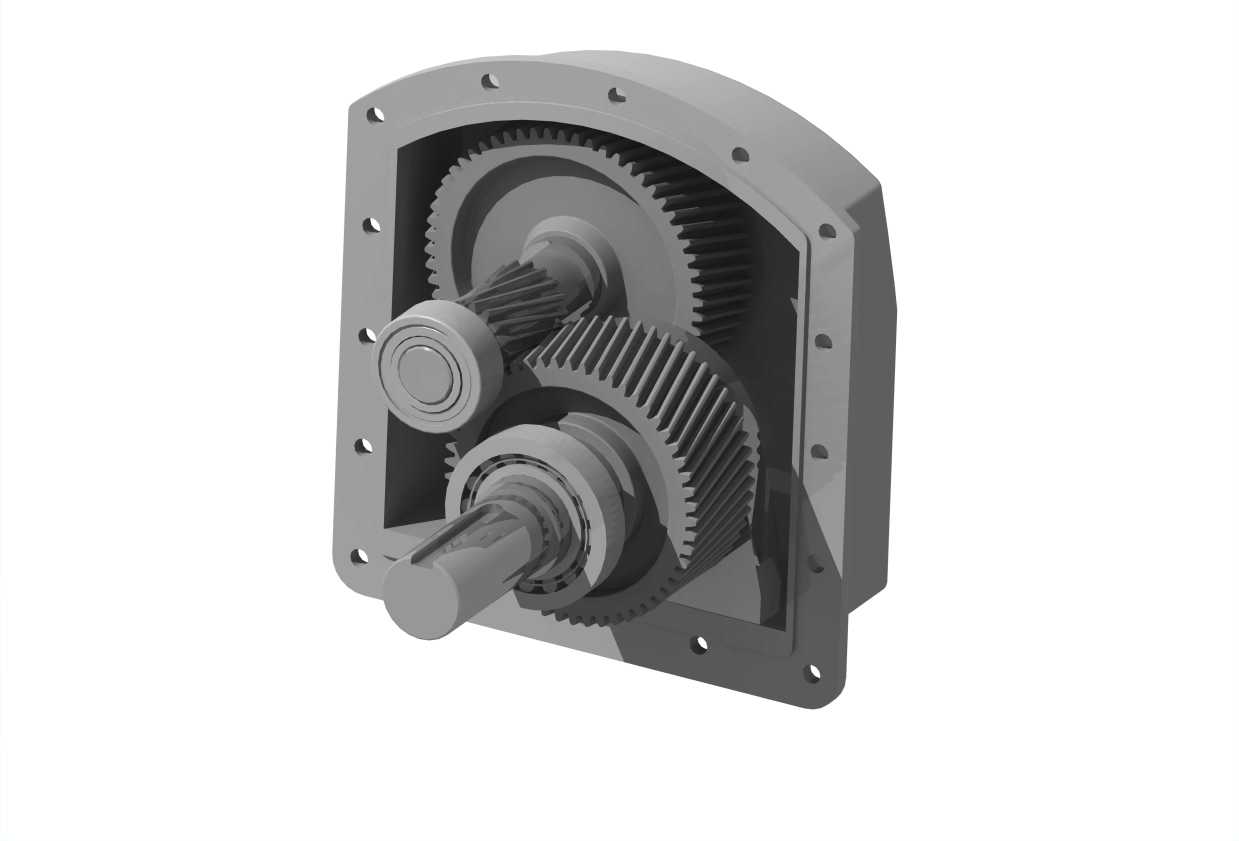

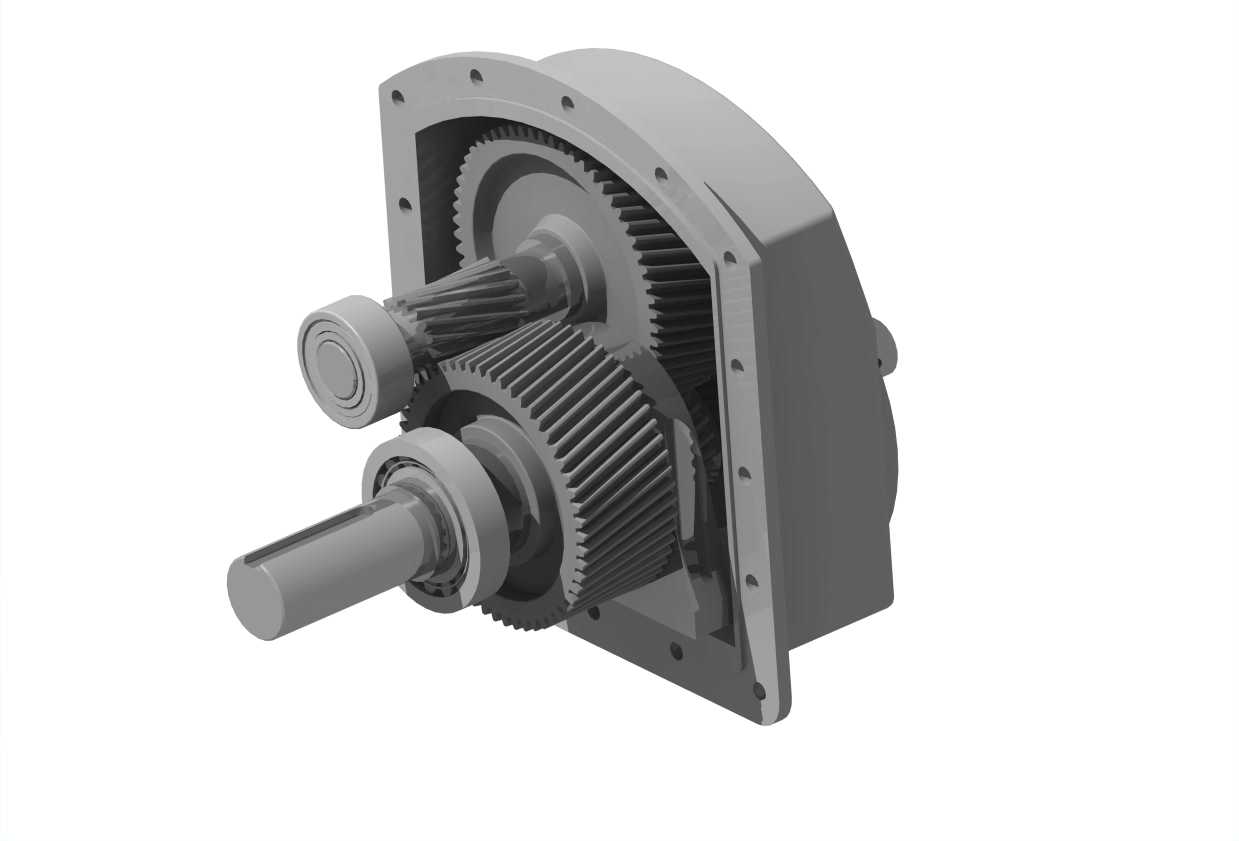

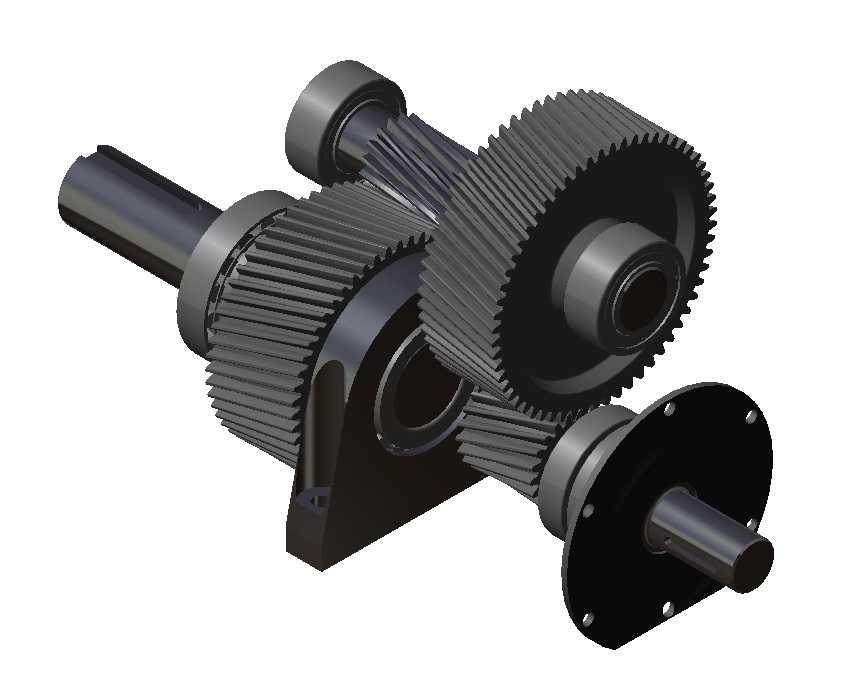

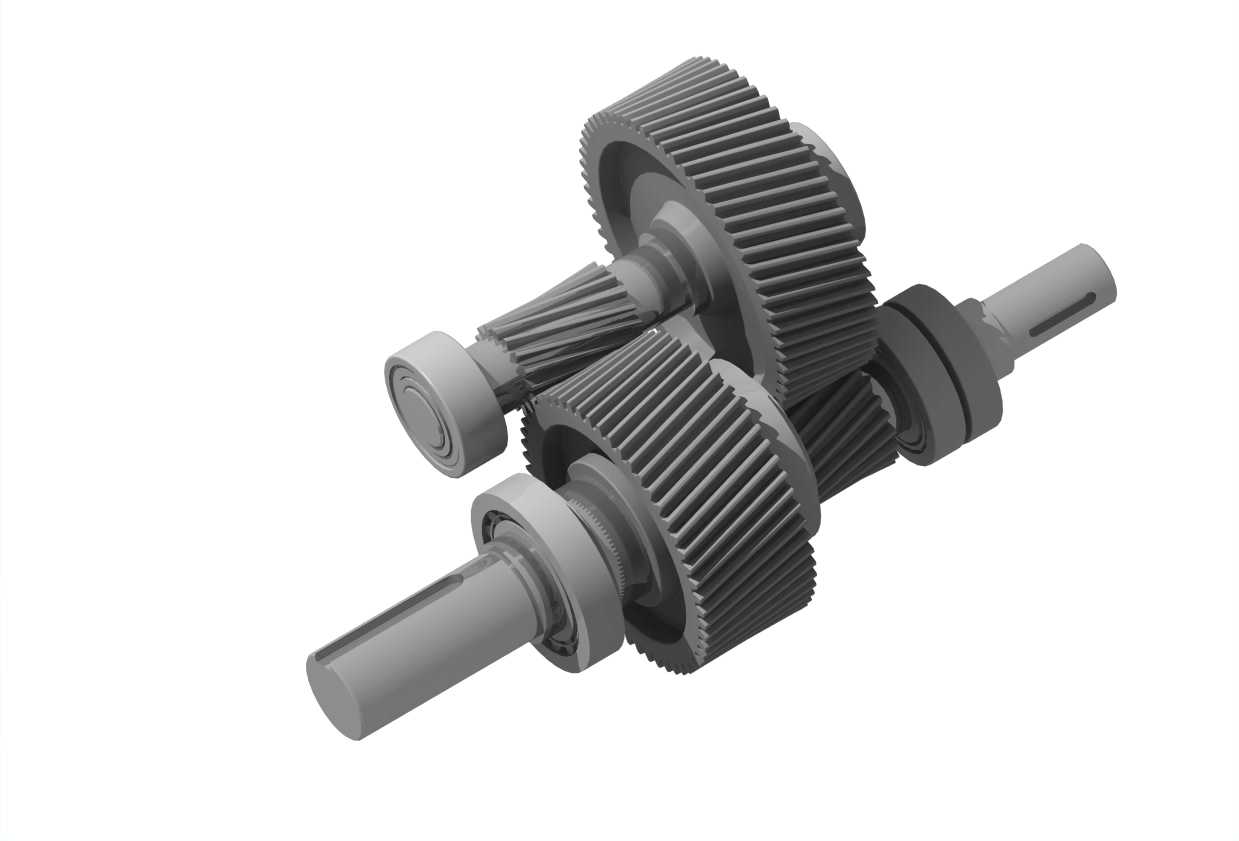

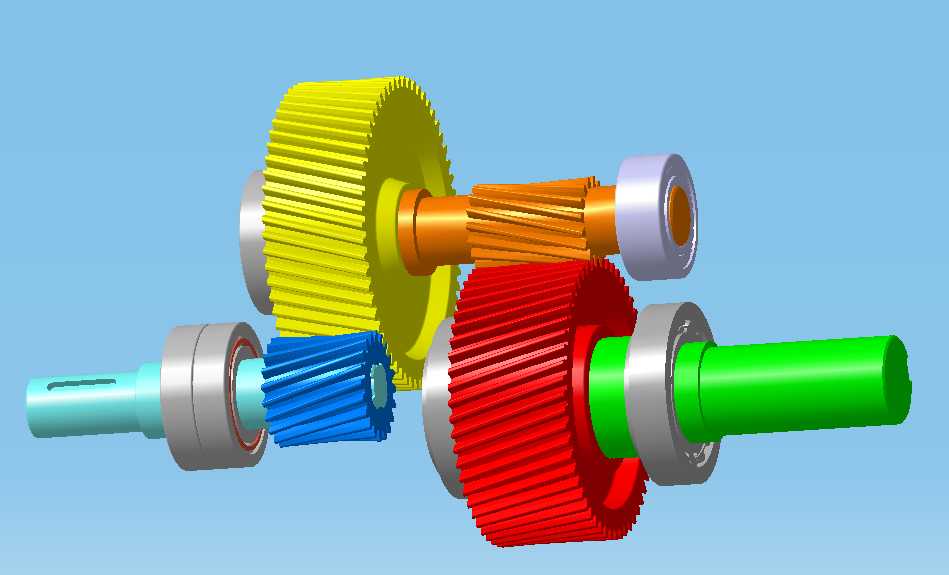

这套传动结构核心采用斜齿圆柱齿轮啮合方案,相比直齿传动,斜齿啮合时重合度更高,单齿承载的瞬时载荷更小,传动过程中冲击、振动与噪声都能得到有效控制,适合中高转速、持续运转的动力传递场景。从实际应用场景来看,这类减速结构常被配套在轻工输送线、小型物料提升设备、包装生产线的动力端,用来匹配伺服电机或普通异步电机的高转速输出,将电机端的高转速低扭矩转换为作业端需要的低转速大扭矩,满足执行部件的负载驱动需求。

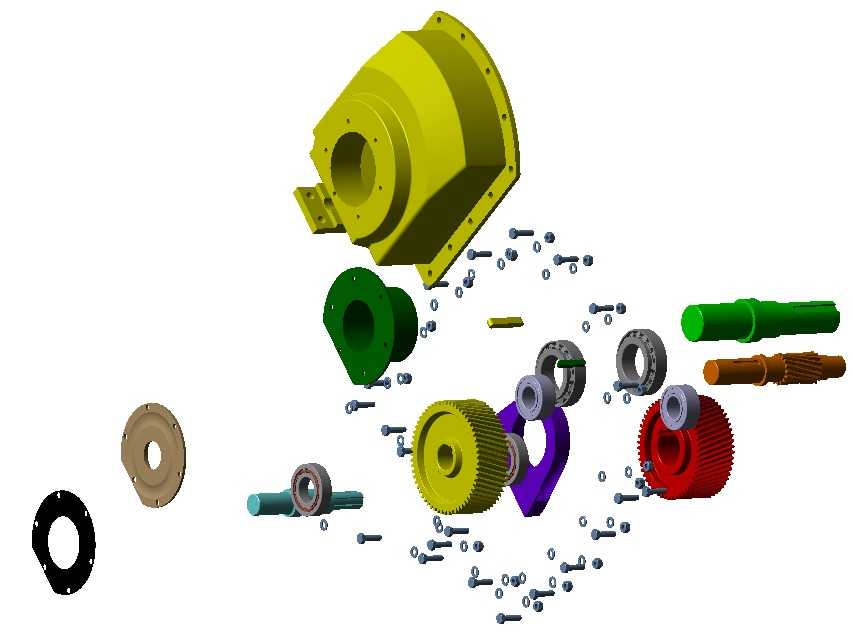

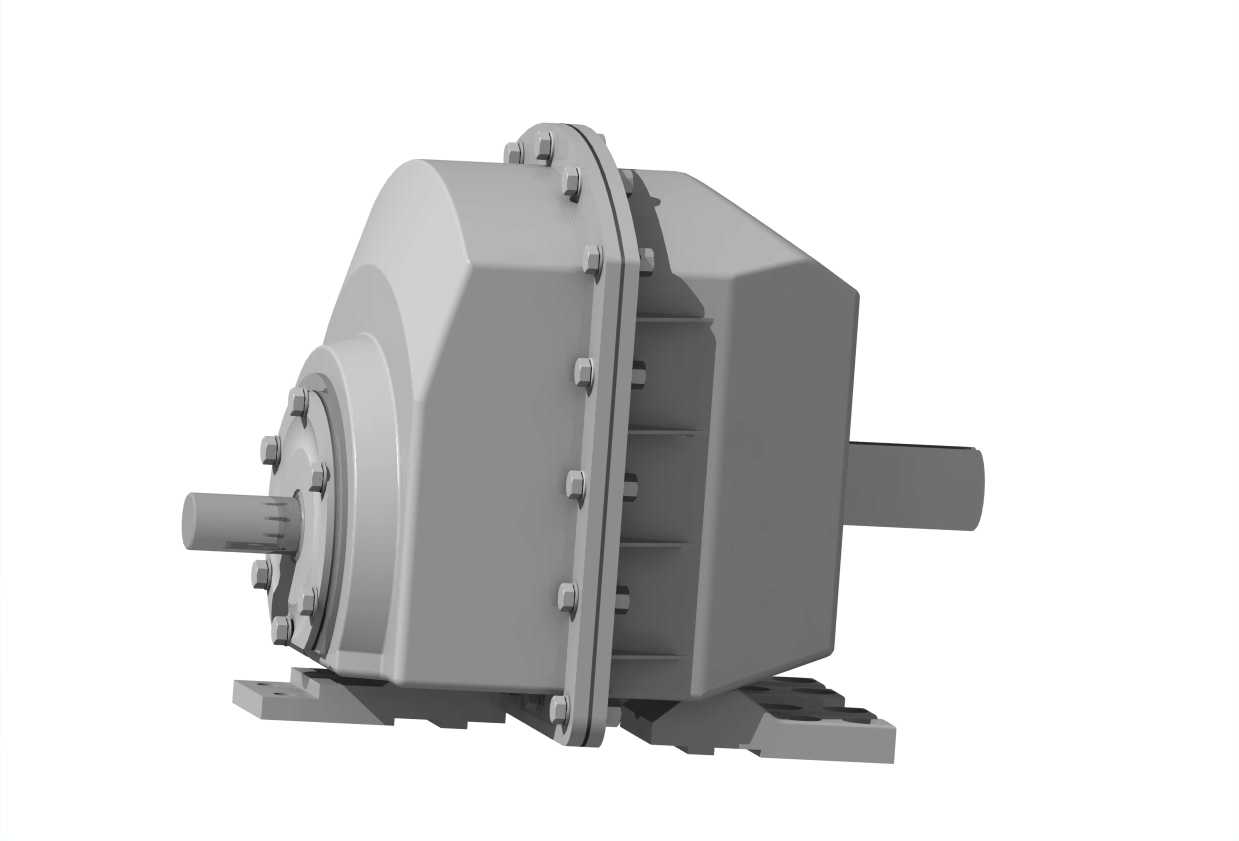

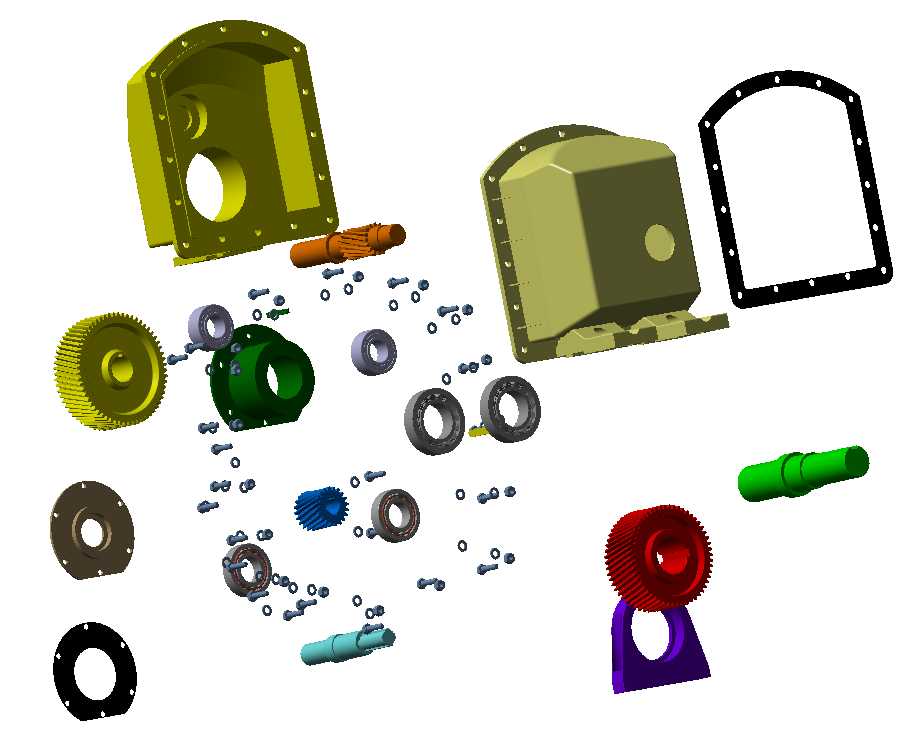

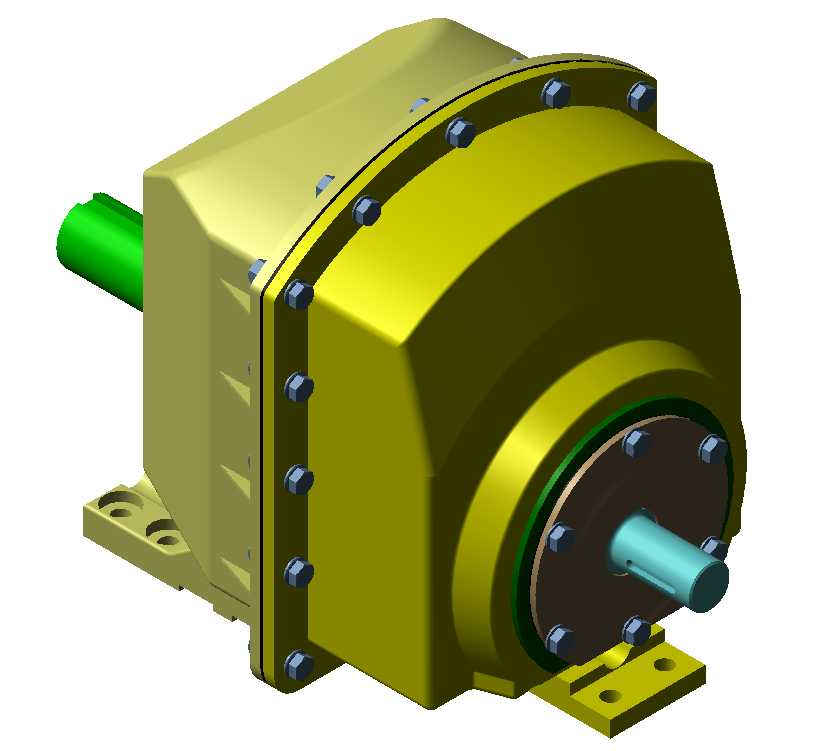

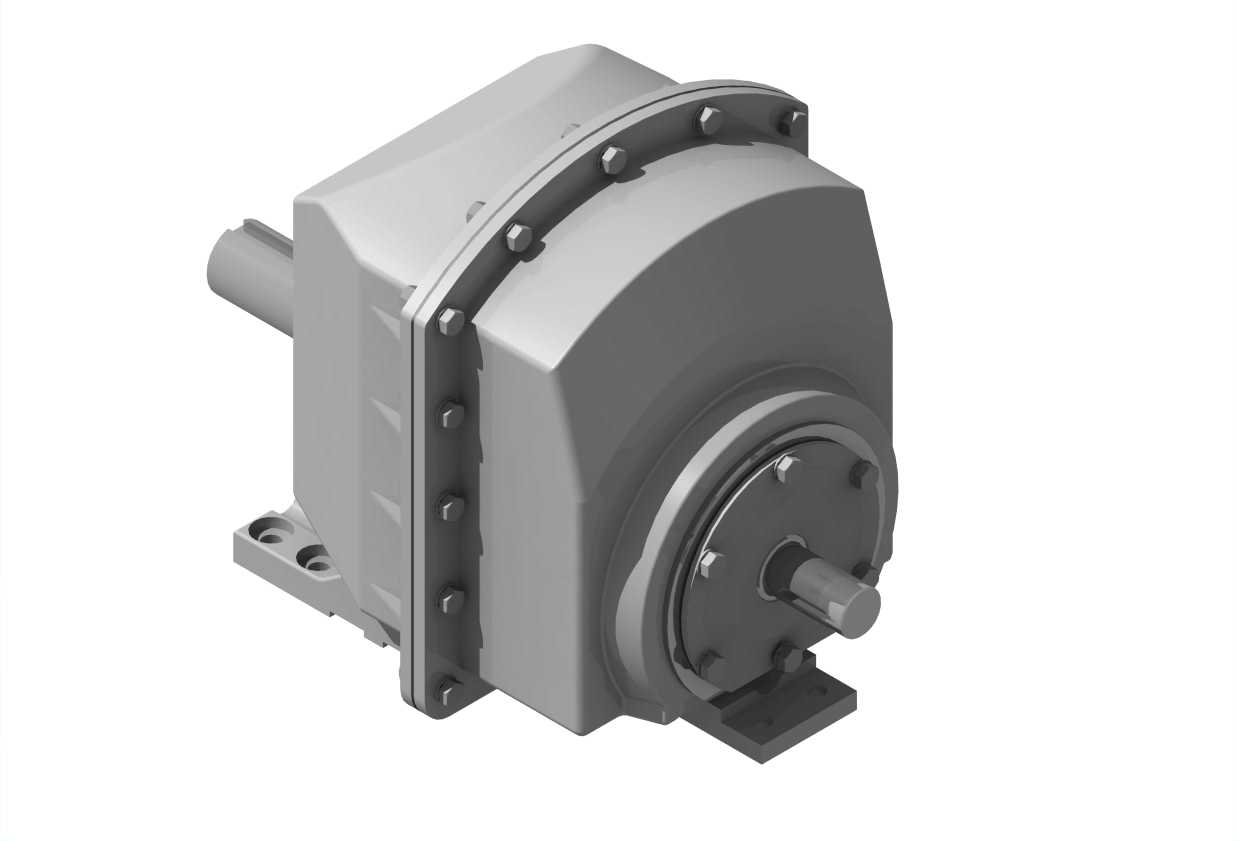

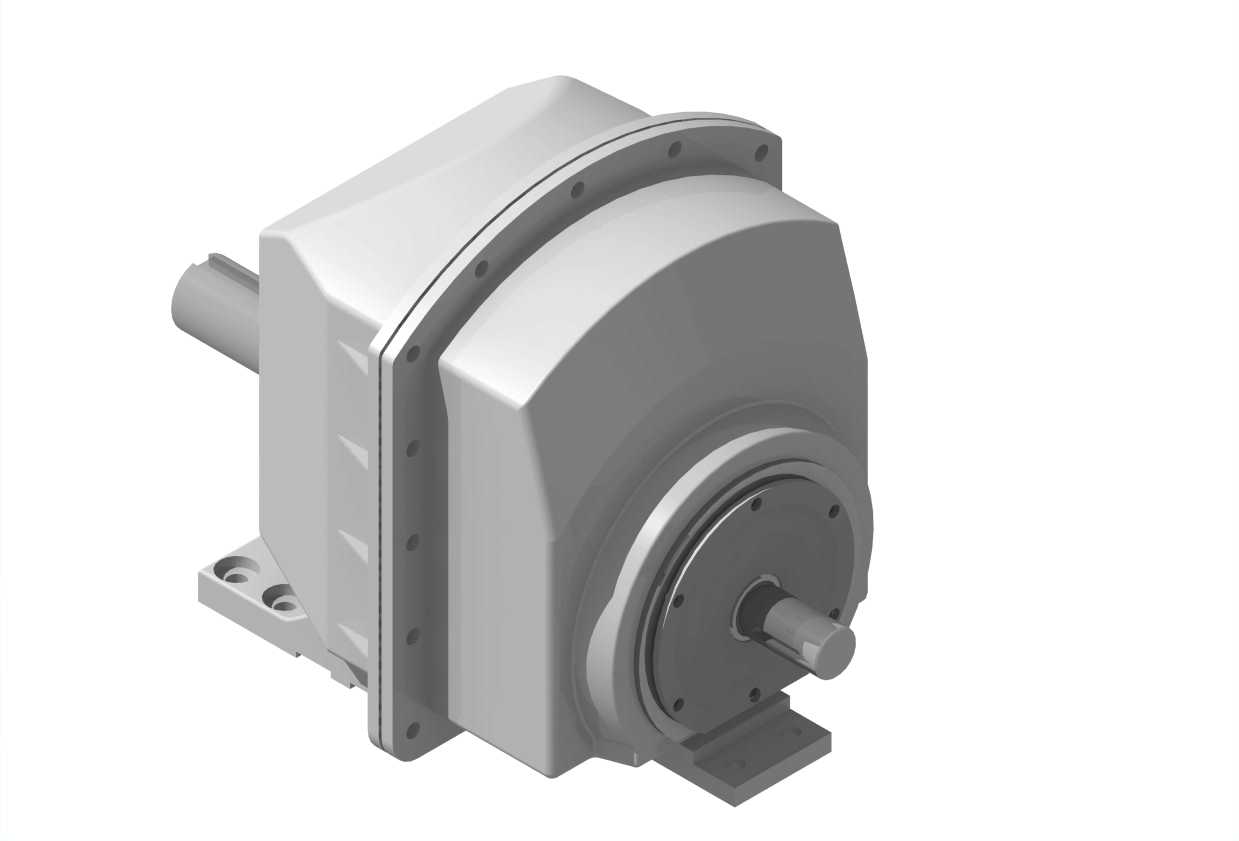

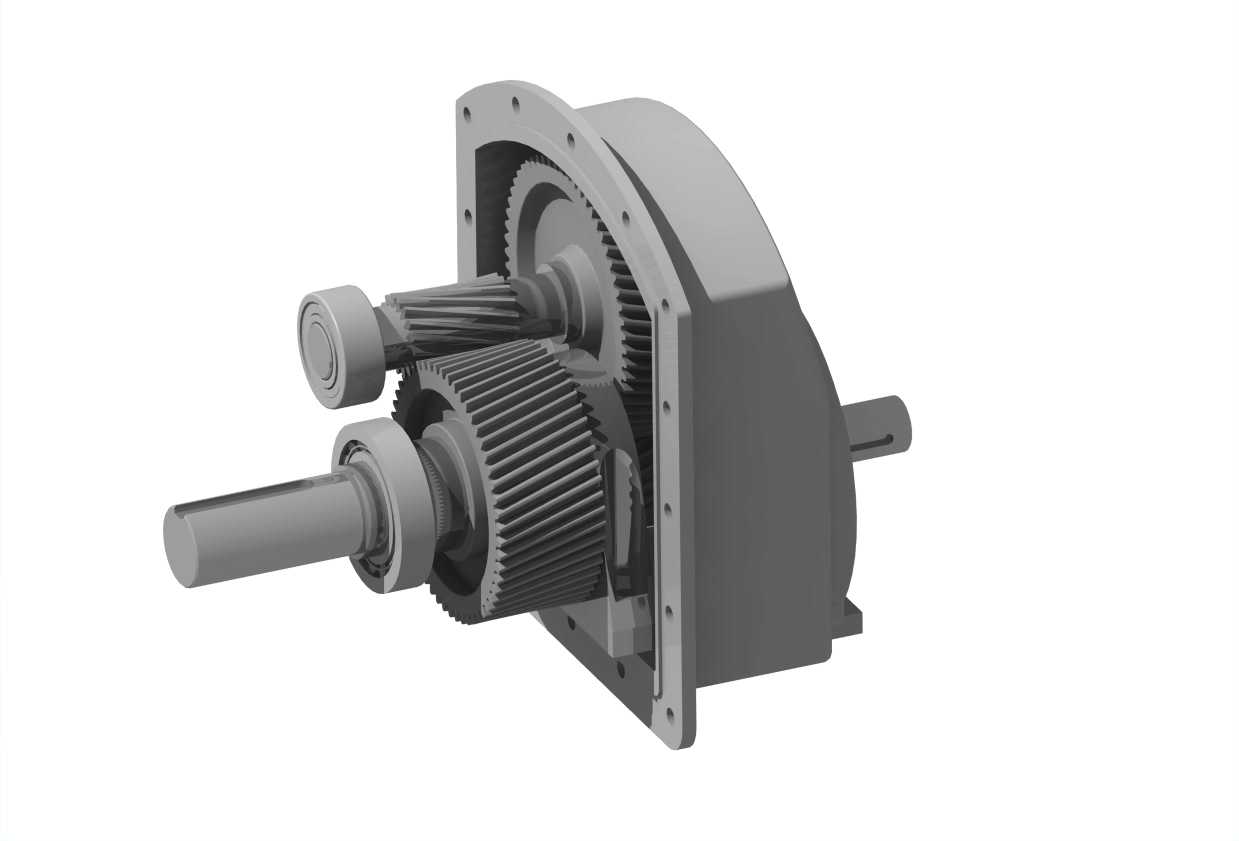

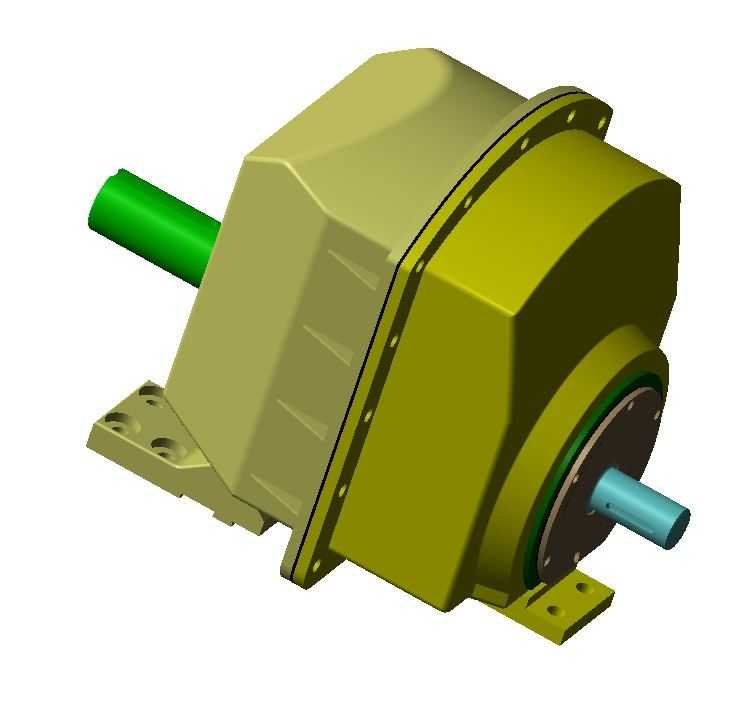

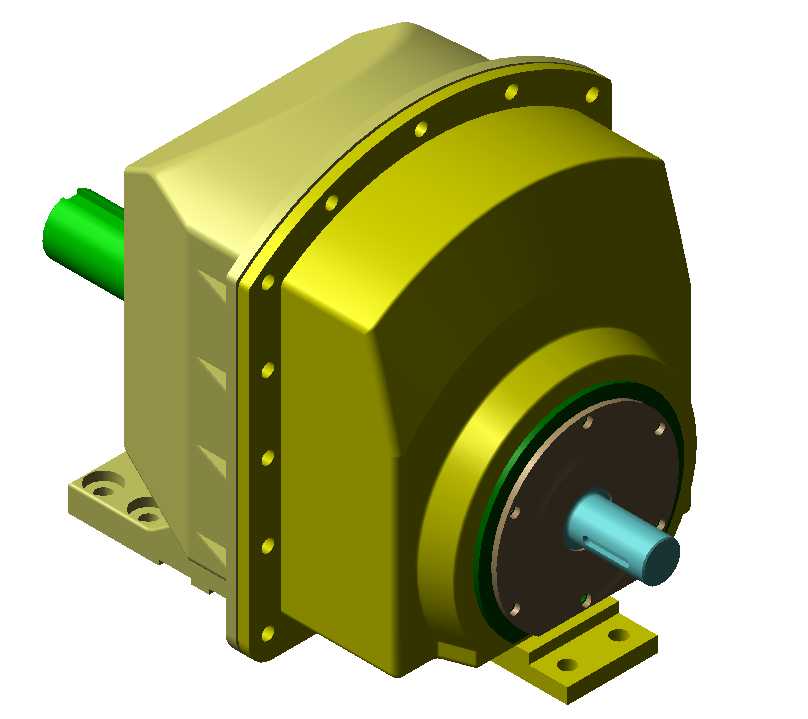

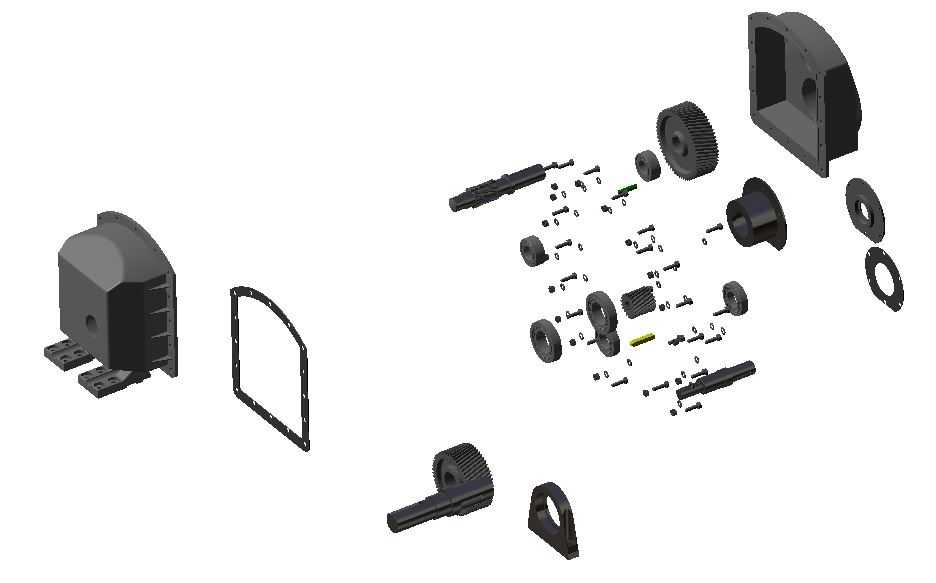

设计过程中首先要考虑安装边界的适配性,输入轴与输出轴采用同轴线布置,整体安装法兰的孔位按照通用安装标准预留,输入轴伸的轴径、键槽尺寸匹配常规Y系列电机的输出端配合公差,输出轴伸可直接配套联轴器、链轮或同步带轮,不需要额外加装转接轴套,能减少现场安装的适配工作量。箱体采用剖分式结构设计,上下箱体的结合面经过精加工处理,合箱后能保证轴承孔的同轴度公差,既方便内部齿轮、轴承的装配与后期维护检修,也能避免运转过程中出现润滑油渗漏的问题。

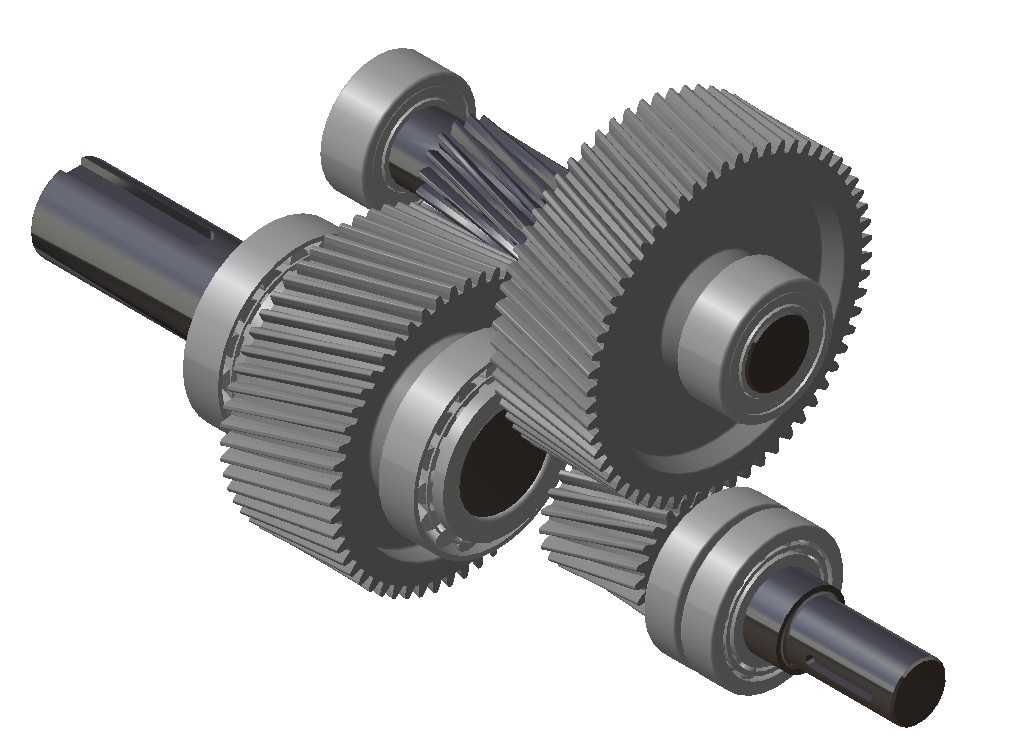

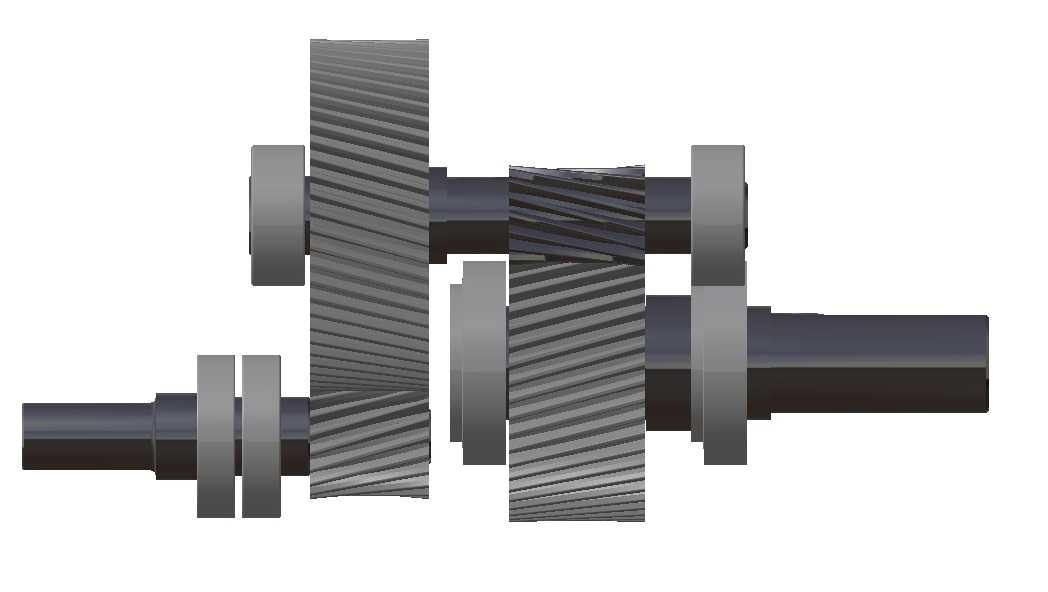

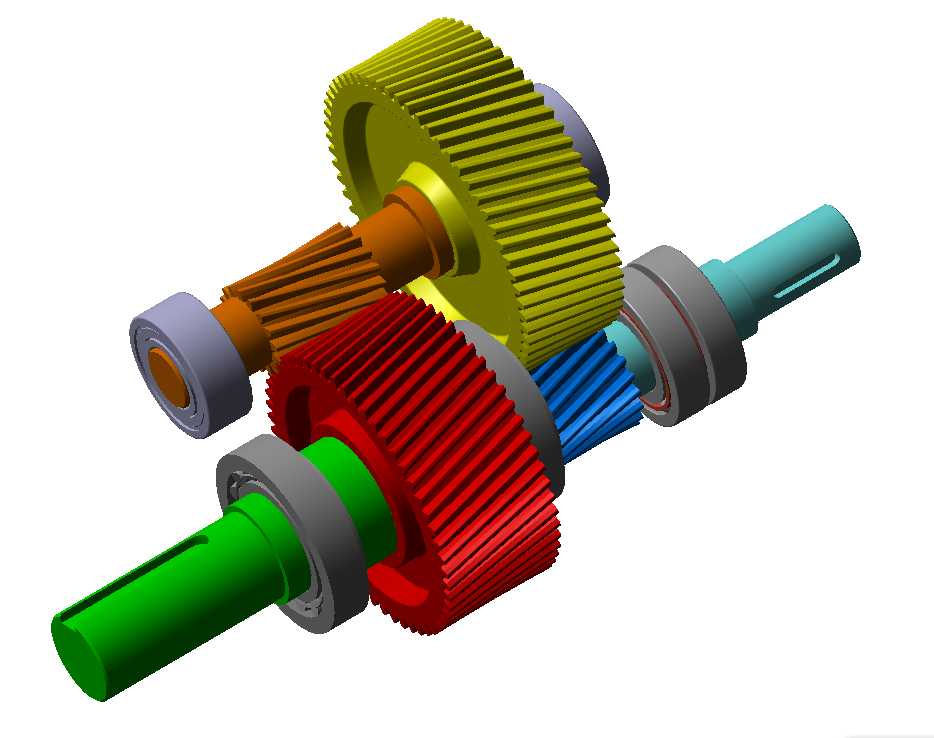

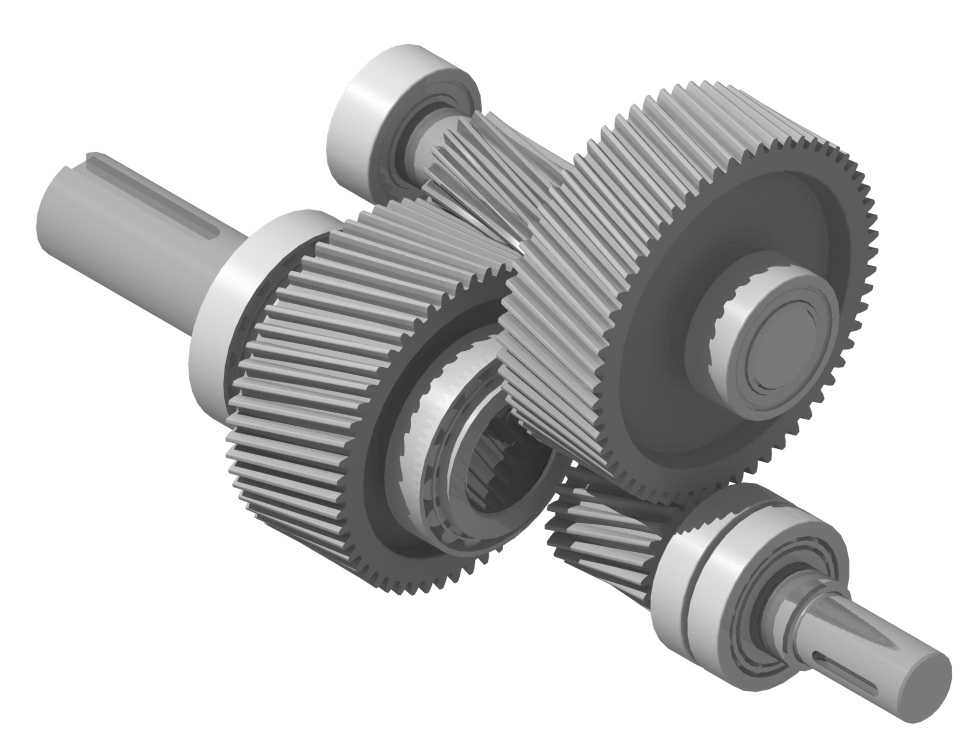

齿轮参数设计阶段,需要结合传动比要求分配两级齿轮的齿数,高速级小齿轮选用更优的材质做表面淬火处理,匹配大齿轮的硬度差,保证两对齿轮的使用寿命趋近一致,避免出现某一级齿轮过度磨损提前失效的情况。轴承选用深沟球轴承搭配角接触轴承的组合方案,分别承受径向载荷与齿轮啮合产生的轴向力,轴承端盖处设置毡圈密封,既能阻挡外部粉尘进入箱体内部,也能防止箱体内的润滑脂泄漏。

实际选型时需要注意,输入轴的最高允许转速要匹配驱动电机的额定转速,输出轴的额定扭矩要预留1.2-1.5倍的安全系数,避免重载启动时出现断齿或轴类零件变形的问题。安装时要保证输入轴与电机轴的同轴度误差控制在允许范围内,否则会额外增加轴承的径向载荷,缩短轴承与齿轮的使用寿命。日常运维中只需定期检查箱体内润滑脂的状态,及时补充更换即可,整体结构的维护成本较低,能适应多粉尘、常温的常规工业车间作业环境。
