M3规格尼龙嵌件六角自锁螺母结构

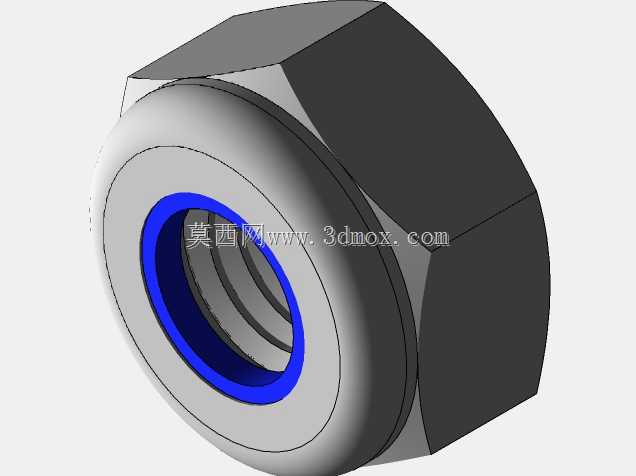

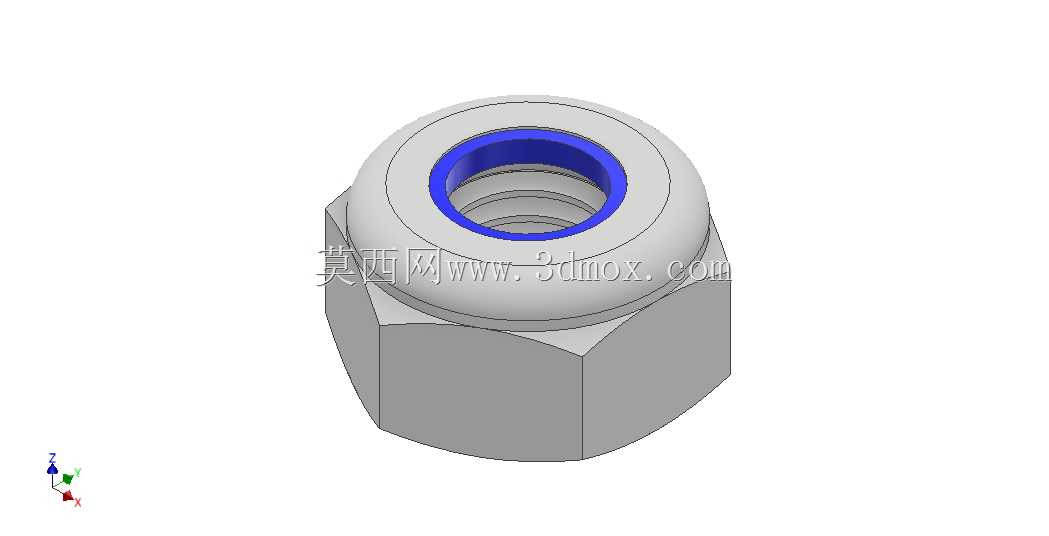

在各类中小载荷机电设备、自动化装配线、消费电子结构、小型工装夹具的螺纹连接场景中，防松始终是结构设计阶段需要重点考量的环节，普通六角螺母在持续振动、交变载荷作用下容易出现螺纹副回转松脱的问题，轻则导致装配定位偏移，重则引发结构连接失效，而尼龙嵌件式自锁螺母正是针对这类场景开发的经济型防松连接件。这款M3规格的自锁螺母，主体采用六角外形结构，六角对边尺寸遵循普通公制M3螺母的通用安装边界，适配常规M3螺栓、螺柱的螺纹规格，安装时可使用标准开口扳手、套筒工具完成锁紧操作，无需额外定制专用工装，能直接适配现有标准紧固件的安装作业流程。螺母上端嵌入的蓝色尼龙圈是实现防松功能的核心结构，设计时尼龙圈的内径略小于M3螺纹的大径尺寸，当螺栓拧入螺母时，螺纹牙型会挤压尼龙圈内壁，让尼龙材料产生弹性形变，紧密填充螺纹副之间的配合间隙，同时在螺纹接触面上形成持续的径向压紧力，即便连接部位承受持续的振动载荷、温度小幅波动，尼龙材料的弹性回弹力也能持续维持螺纹副之间的摩擦阻力，避免螺母出现回转松脱。从结构设计逻辑来看，这款螺母的金属基体部分承担主要的轴向锁紧载荷，六角外形的棱边做了微小的倒角处理，既可以去除加工过程中产生的毛刺锐边，避免安装时划伤操作人员或对接零件表面，也能在自动化送料、螺丝机锁付场景中减少卡料概率，适配批量自动化装配的作业需求。尼龙嵌件与金属基体采用压装工艺固定，嵌件安装槽的深度经过匹配设计，既保证尼龙圈在反复拆装过程中不会从基体中脱出，也不会因为嵌件过深导致螺栓拧入时阻力过大、损伤螺纹牙型。在实际选型应用中，这类自锁螺母多用于不需要频繁拆装的连接部位，比如小型传感器安装支架、电气柜内部元器件固定、3D打印机运动组件连接、小型无人机结构装配等场景，相比加装弹垫、平垫的普通螺母防松方案，它的集成化程度更高，装配时不需要额外搭配垫片，能减少装配环节的零件清点、分拣工作量，同时在有限的安装空间内，不需要预留弹垫压缩所需的额外轴向空间，更适合结构紧凑的小型设备使用。需要注意的是，尼龙材料的耐温区间有一定限制，在持续高温工况下尼龙会出现软化失去弹性，因此这类螺母不适合应用在高温热源附近的连接部位，设计选型时需要结合实际工作环境温度范围确认适配性，另外尼龙圈经过多次反复拧入拧出后，弹性会出现一定衰减，防松性能会逐步下降，因此在需要频繁拆装维护的部位，需要评估螺母的更换周期，保证连接可靠性。
