可拆式板式换热设备DN50PN40结构

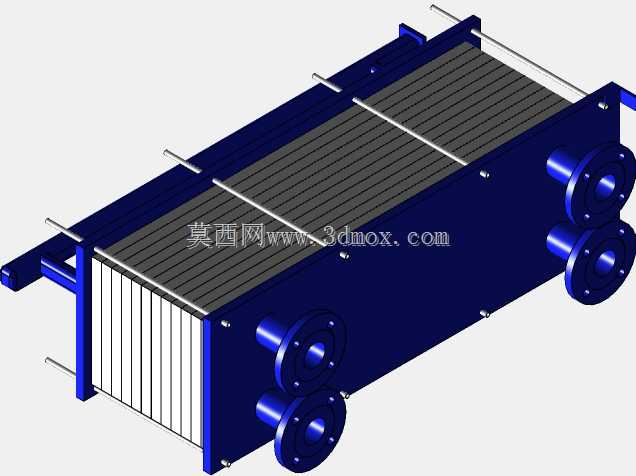

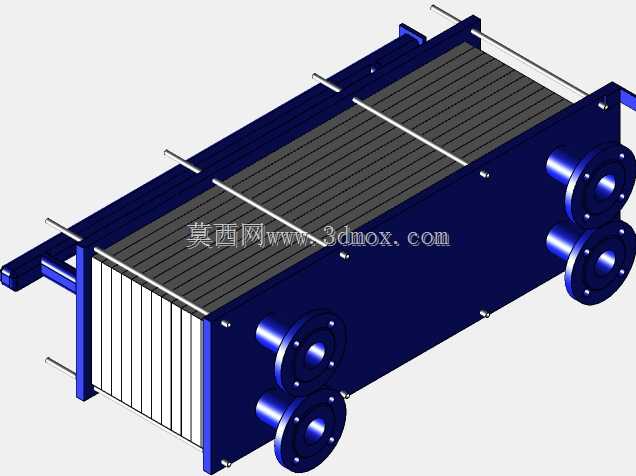

这款可拆式板式换热结构，适配公称通径DN50、公称压力PN40的管路工况，在化工、暖通、区域供热、食品加工、液压系统冷却等场景中承担两种流体间的热量传递作用，可实现液-液、汽-液换热工况，相比管壳式换热设备，相同换热负荷下占地面积更小，换热效率更高，且后期维护清洗、增减换热面积的操作更便捷。从结构设计来看，整机采用框架式承载结构，上下设置贯穿的拉紧导杆，两端为厚重的压紧板，通过拉紧螺栓将叠装的换热板片均匀压紧，板片间依靠密封胶条实现流道分隔，避免冷热流体串漏，四个流体接口均采用法兰连接形式，同侧双接口的布置可实现单流程或多流程的流道组合，适配不同流量、温差的换热需求。设计过程中首先要考虑安装边界的预留，整机的长宽高尺寸需要匹配现场安装空间，尤其是两端压紧板外侧要预留足够的螺栓拆装空间，侧面要预留板片抽拉清洗的操作空间，接口法兰的螺栓孔位要和现场对接管路的法兰标准匹配，避免安装时出现孔位错位。板片的波纹形式采用人字形波纹，这种结构可以让流体在较低流速下形成湍流，大幅提升换热系数，同时减少板片表面的结垢倾向，板片叠装数量根据所需换热面积计算确定，压紧后的尺寸公差需要严格控制，避免压紧过度导致板片变形、密封胶条压溃，或是压紧不足出现泄漏。设备的四个接口分别对应冷热流体的进出口，同侧布置的接口可以让管路连接更规整，减少现场管路弯折，在液压系统冷却场景中，可将高温液压油和冷却水分别接入对应流道，快速带走液压系统的余热，避免油温过高导致密封件老化、液压油性能下降；在集中供热场景中，可实现一次网高温热水和二次网循环水的热量交换，为用户端提供稳定的采暖热水。设计时还需要考虑承压能力，PN40的压力等级要求压紧板具备足够的刚度，避免在高压工况下出现变形导致板片间密封失效，拉紧螺栓的规格和数量需要经过强度校核，确保在额定压力下能提供足够的压紧力，导杆除了承担板片的支撑作用，还要保证板片叠装时的对齐精度，避免板片错位导致流道堵塞或密封失效。日常维护时，只需松开拉紧螺栓，即可沿着导杆移开活动压紧板，逐片拆下板片进行清洗或更换密封胶条，无需整体拆解管路，大幅降低维护的工作量和停机时间，对于水质较差、容易结垢的工况，这种可拆结构的优势尤为明显。
