推拉式快速夹钳压紧工装结构设计

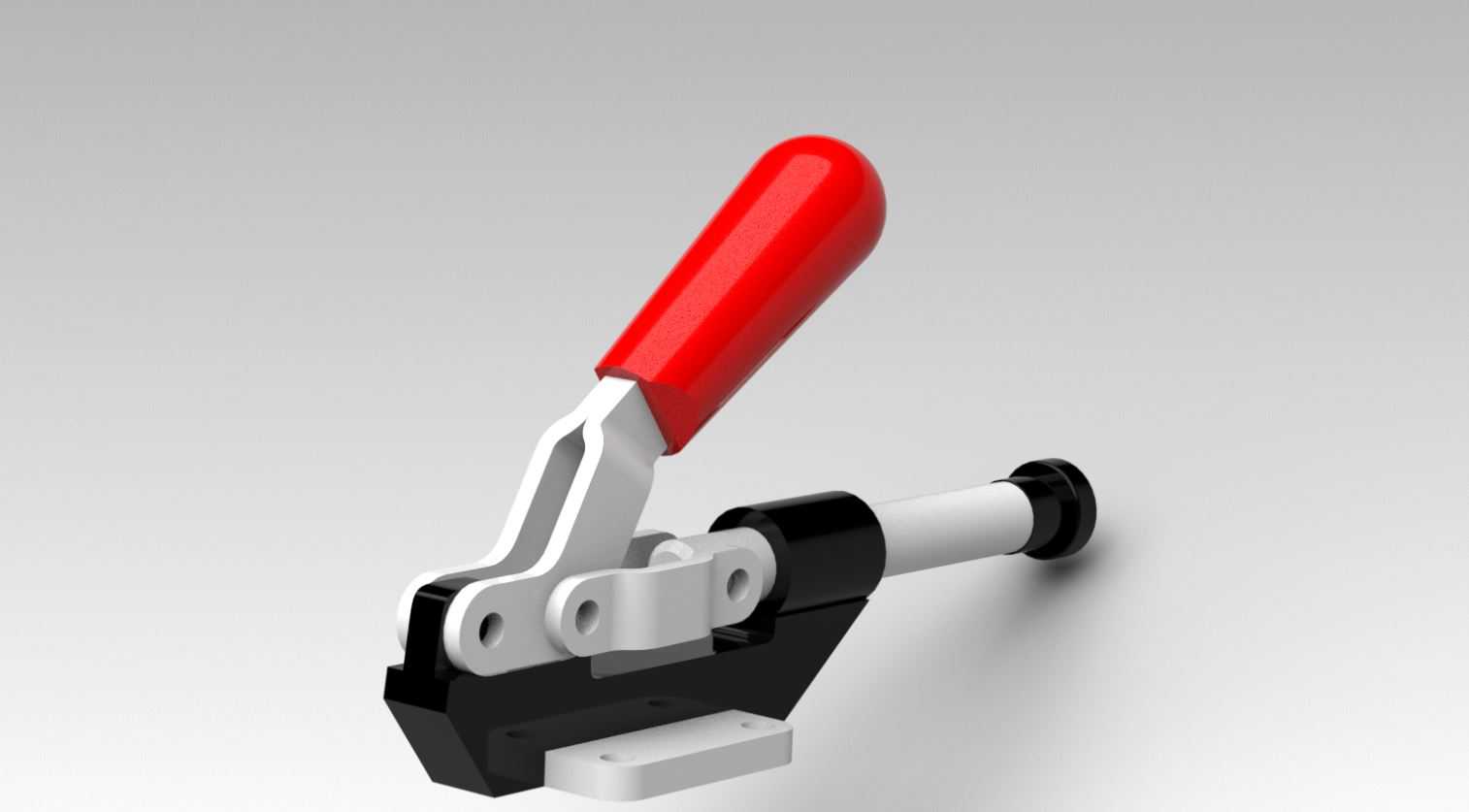

这款推拉式快速夹钳是工装夹具领域应用极广的标准压紧元件，在焊接工装、装配流水线、检具定位、木工加工、电子元器件压合等场景中承担快速压紧与释放的功能，相比传统螺栓压紧方式，单次装夹动作耗时可压缩至1秒内，能大幅降低批量生产过程中的辅助装夹时间，提升工位流转效率。从结构设计逻辑来看，该夹钳采用了肘节过死点锁紧原理，操作端的红色防滑手柄向下扳动时，内部的连杆机构会越过力的死点位置，此时前端的推杆会持续输出稳定的轴向顶紧力，即便作业过程中承受一定的振动载荷，夹钳也不会出现意外松脱的情况，只有主动向上扳动手柄解除死点锁止，推杆才会回缩释放工件，这种机械锁止结构不需要额外的气源、电源配套，纯机械结构的可靠性极高，适合在无动力配套的零散工位、野外维修作业场景下使用。从结构细节来看，手柄部分采用了浸塑工艺的红色防滑握套，表面带有细微的防滑纹理，操作人员戴劳保手套操作时也不会出现打滑脱手的问题，握套的弧度贴合人手握持的自然形态，长时间重复操作也不易产生手部疲劳。夹钳的主体支架采用了冲压成型的钢板结构，关键铰接位置都配置了耐磨衬套，反复开合数万次也不会出现铰接孔磨损松旷的问题，能长期保持压紧力的稳定性。前端的推杆为圆柱形光轴结构，端部带有橡胶缓冲头，顶紧工件时不会划伤工件表面，同时可以补偿一定的工件尺寸公差，避免硬接触导致的工件变形或夹钳受力过载。安装层面，夹钳底座预留了两个沉头安装孔，可以通过内六角螺栓直接固定在工装平板、型材机架或者专用夹具基板上，安装孔的位置尺寸符合行业通用的快速夹钳安装标准，替换同规格旧夹钳时不需要重新打孔调整位置，适配性极强。推杆的行程设计覆盖了常规装夹的公差补偿范围，不需要额外调整推杆伸出长度就能适配多数同类型工件的装夹需求，如果遇到特殊厚度的工件，也可以通过旋转推杆端部的顶头微调伸出长度，调整完成后用锁紧螺母固定即可，调节过程不需要拆解夹钳主体，现场调试十分便捷。在实际选型应用中，这类推拉式夹钳常和垂直式、水平式快速夹钳搭配使用，针对工件侧面需要顶紧定位的场景，比如钣金件焊接时的侧边定位、注塑件飞边修剪时的侧向压紧、电路板测试时的探针顶紧等工况，推拉式夹钳的轴向施力方向刚好匹配侧向顶紧的需求，不会像下压式夹钳那样占用工件上方的操作空间，给焊接、打磨、装配等作业留出足够的操作余量。
