多层倾斜式砂石颗粒筛分作业装置

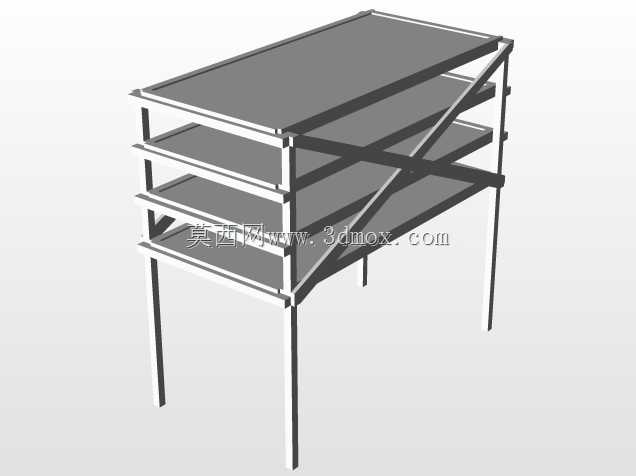

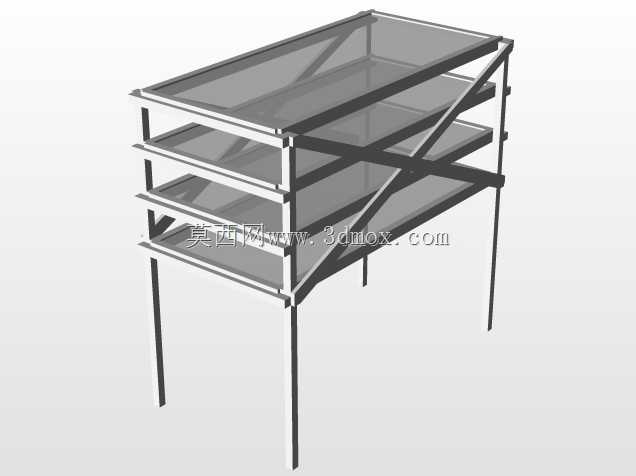

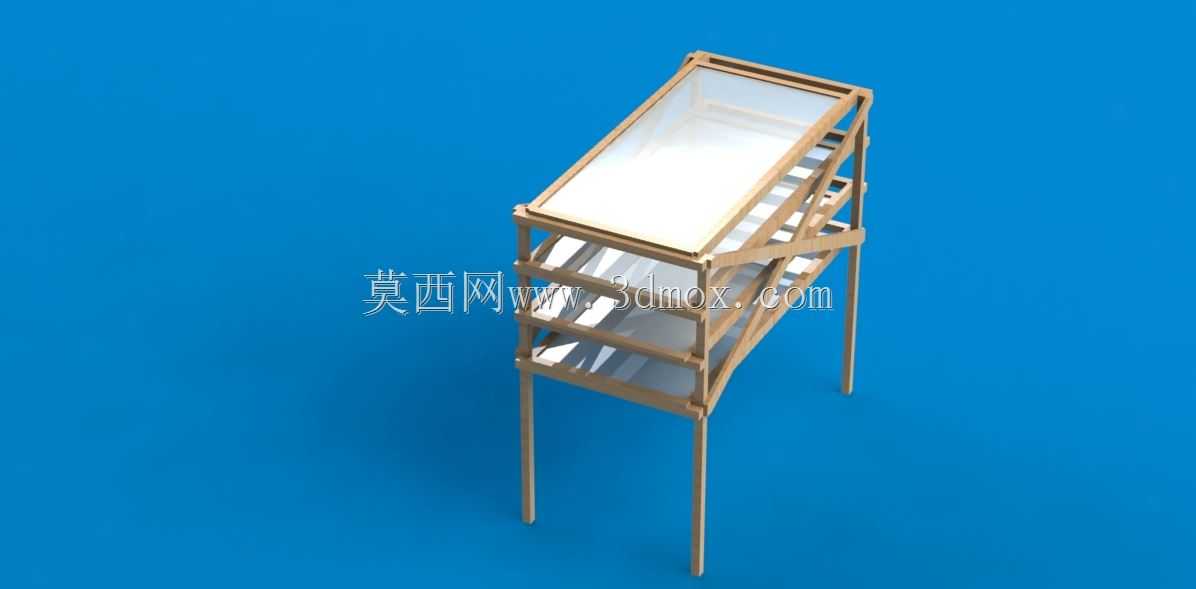

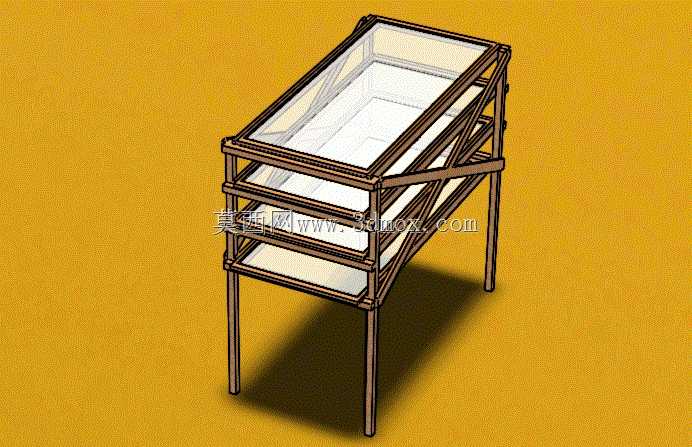

该筛分装置主要面向砂石料场、小型建材加工点的颗粒分级作业场景，可完成不同粒径砂石的分层筛选，替代传统人工筛分的低效作业模式，适配小规模散料分级的生产需求。设备整体采用框架式支撑结构，四条立式支腿作为主要承载部件，支腿间通过横向、斜向的型材杆件做拉结加固，抵消筛分作业过程中产生的侧向晃动力，避免设备运行时出现整体偏移或结构失稳。三层倾斜布置的筛面沿设备纵向排布，筛面保持统一的倾斜角度，依靠重力让待筛物料沿筛面自然下滑，过程中不同粒径的颗粒依次穿过对应网孔的筛面，落入下层接料区域，最终完成不同规格颗粒的分级收集。设计过程中优先考虑了作业时的物料流动顺畅性，筛面的倾斜角度经过反复校核，既不会因角度过大导致物料下滑速度过快、筛分不充分，也不会因角度过小造成物料在筛面堆积、堵塞网孔。框架杆件的连接位置均做了节点加强处理，所有受力杆件的截面尺寸匹配设备满载时的载荷要求，支腿底部预留了安装固定的孔位，可直接通过膨胀螺栓固定在硬化的作业地面上，无需额外做复杂的混凝土基础，降低现场安装的工作量。设备的整体外轮廓尺寸适配小型作业场地的摆放需求，宽度方向控制在单人可操作维护的范围内，操作人员站在设备侧面即可完成筛网清理、物料疏导等日常作业，筛面的边框采用折边结构，避免物料下滑过程中从侧边撒漏，每层筛面的末端都预留了出料缺口，方便分级后的物料直接接入收集容器或者下级输送设备。结构上没有冗余的复杂部件，日常维护仅需定期检查杆件连接节点的紧固情况、清理筛网堵塞的颗粒即可，整体结构简单可靠，能够适应户外露天作业的复杂工况，针对含泥量较高的河沙、破碎后的人工砂石都能完成稳定的分级作业，筛网可根据实际生产的粒径需求更换不同网孔规格的配件，适配不同的分级标准。
