腋拐配套杯托结构三维设计

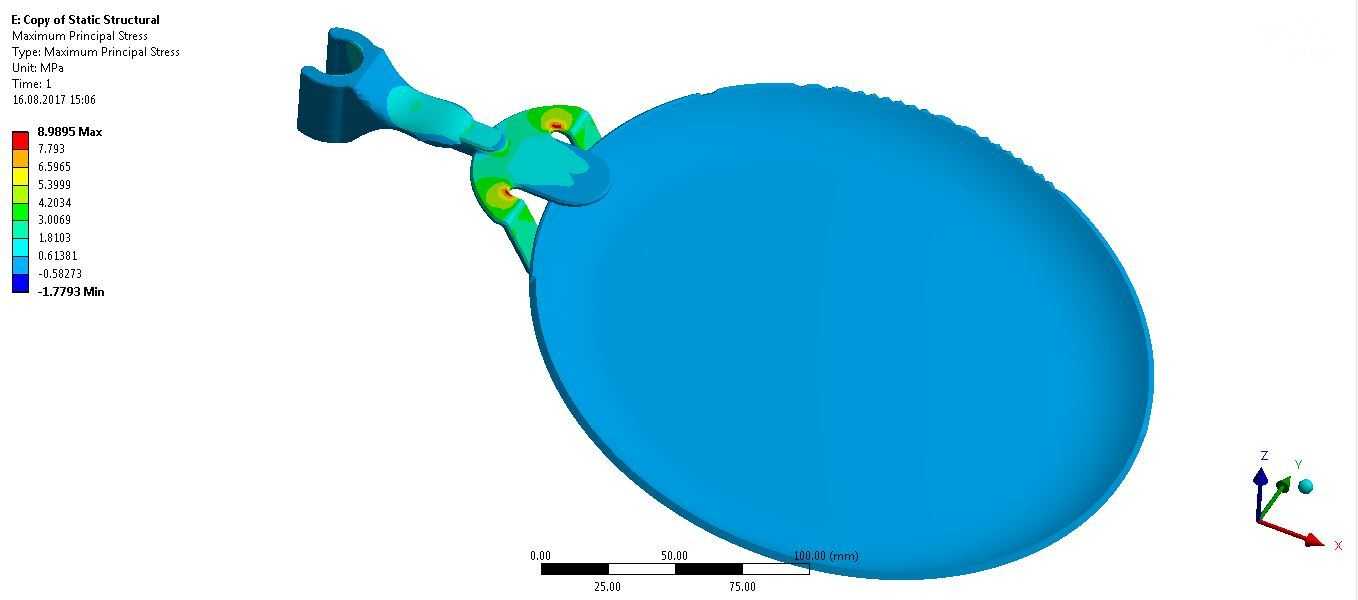

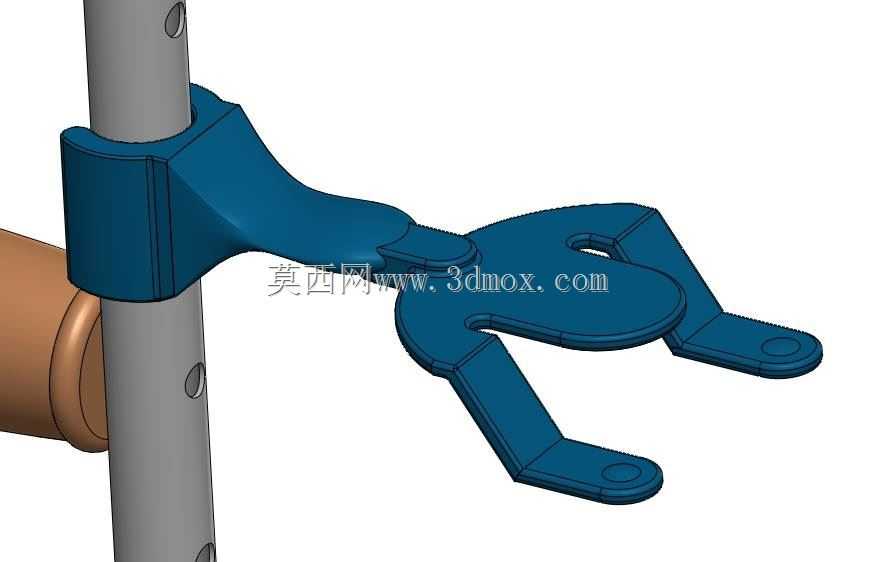

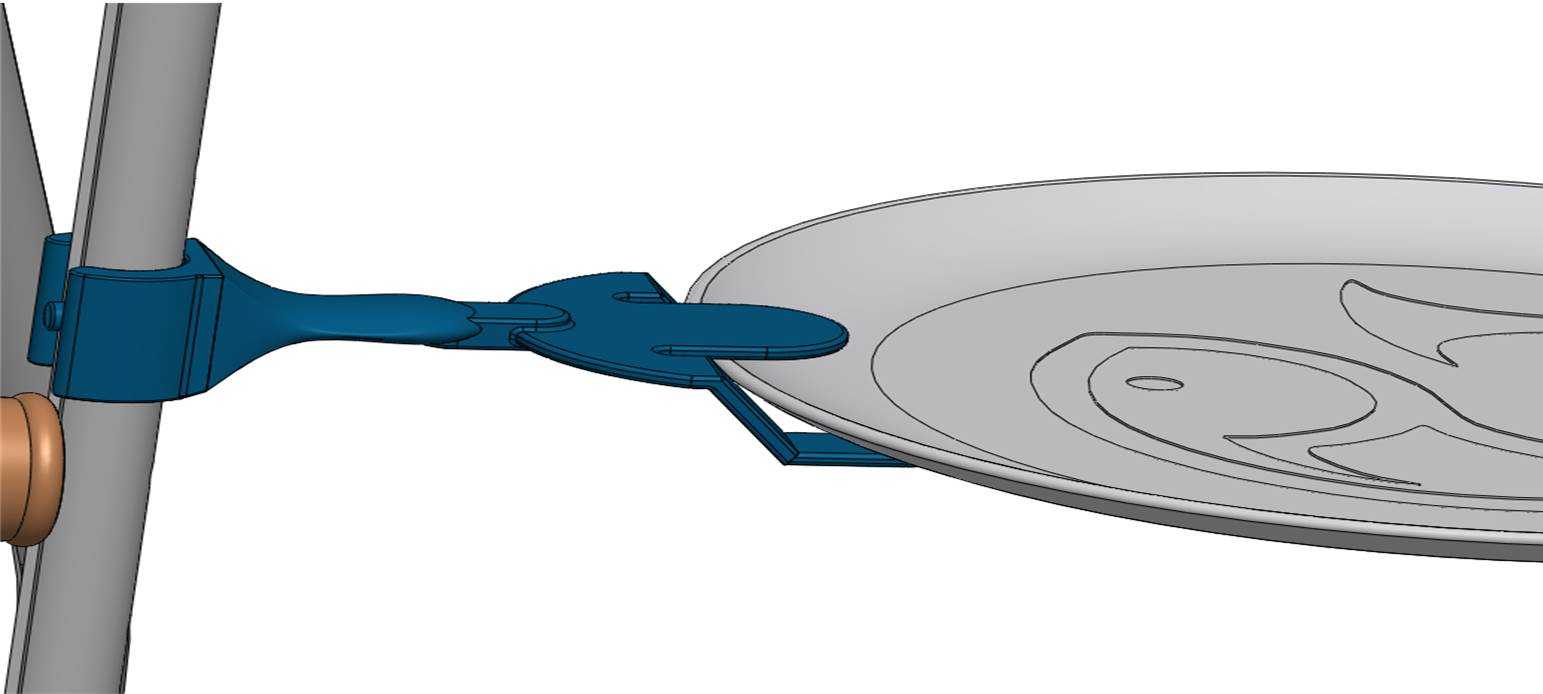

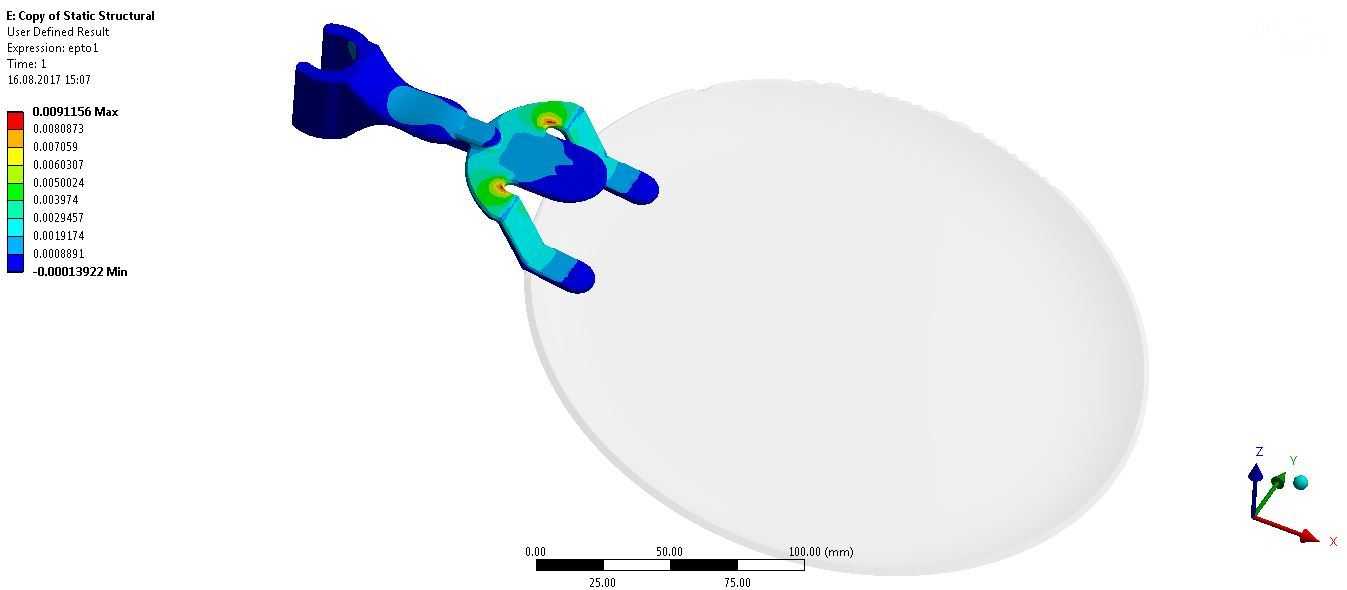

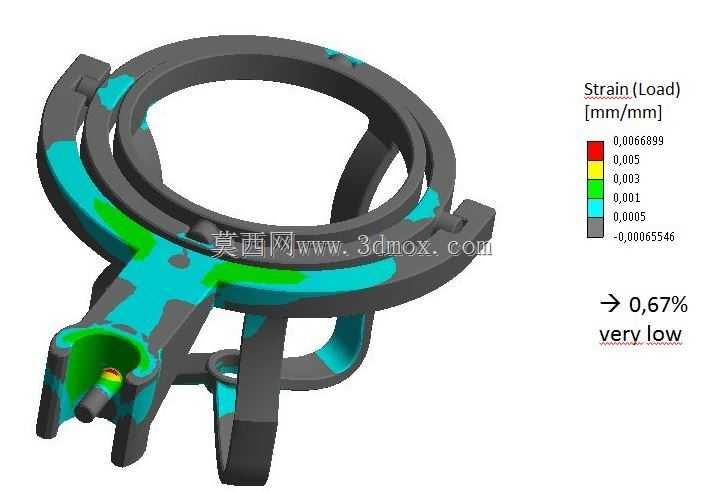

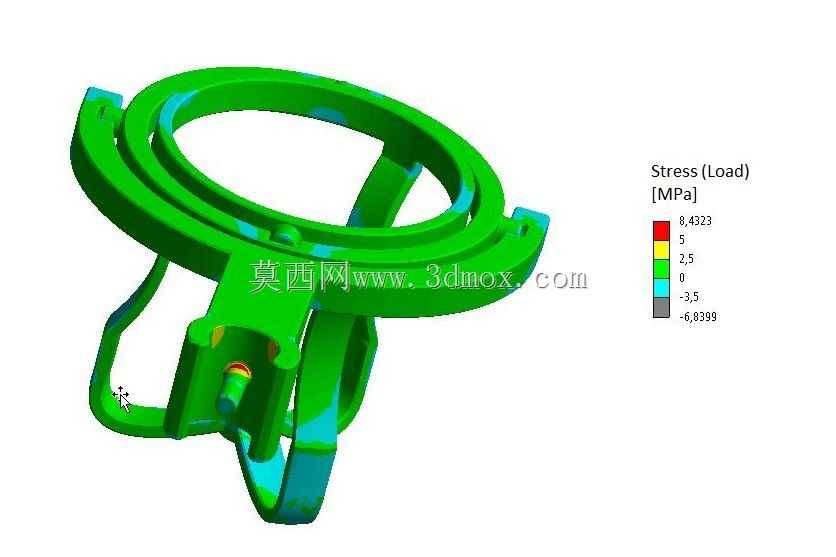

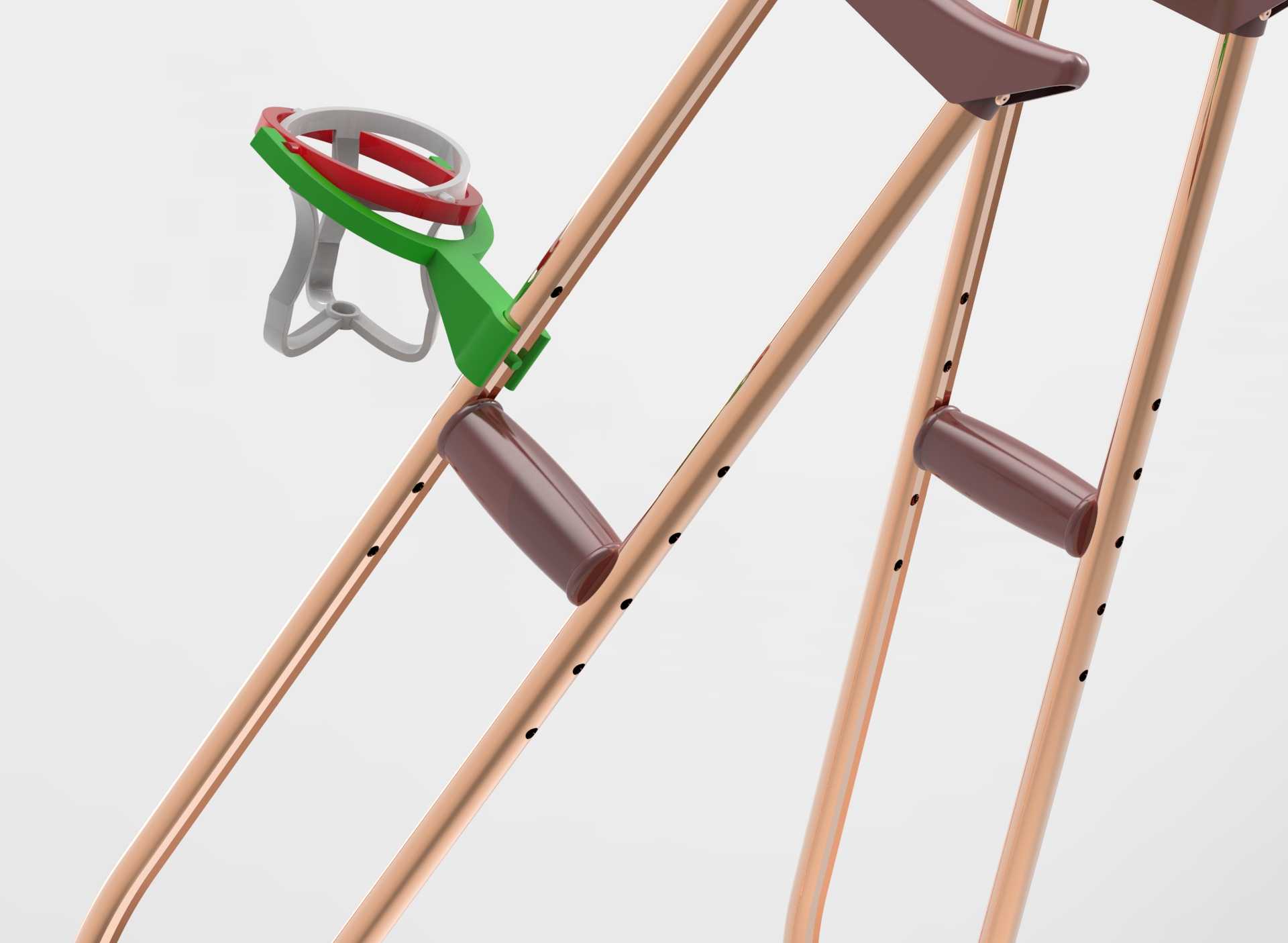

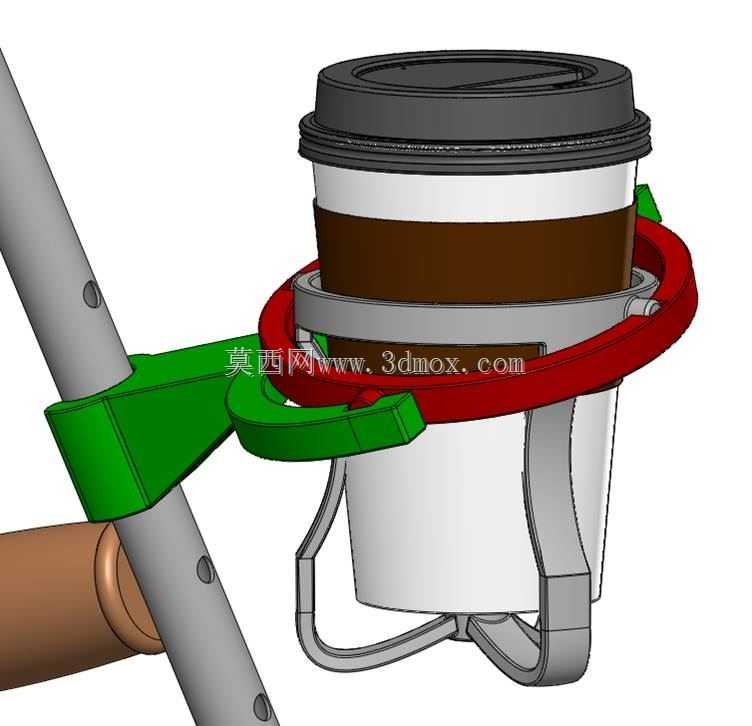

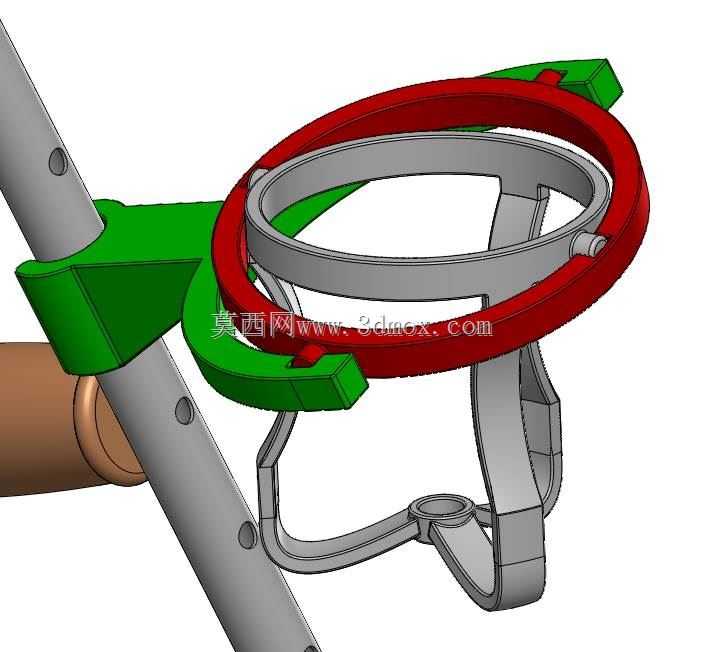

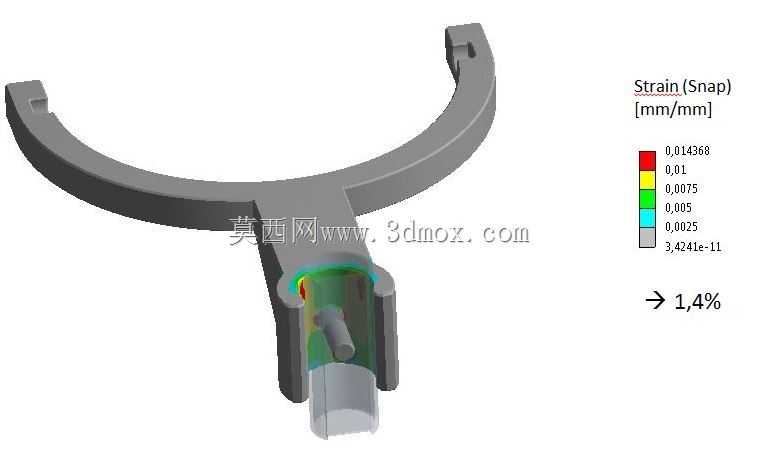

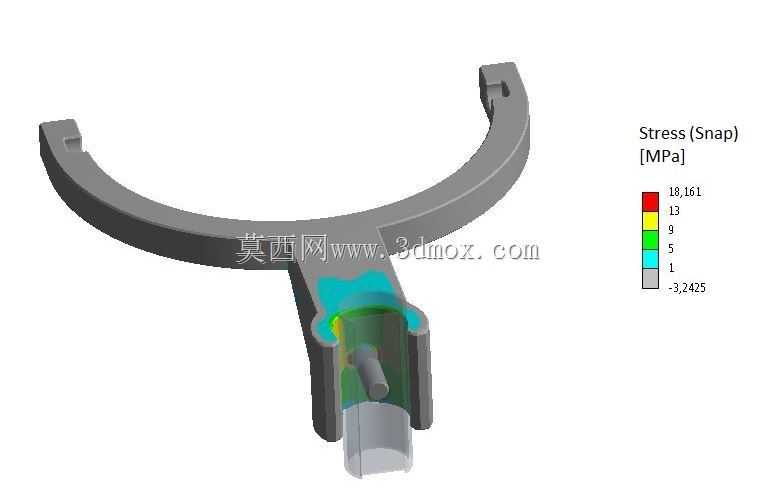

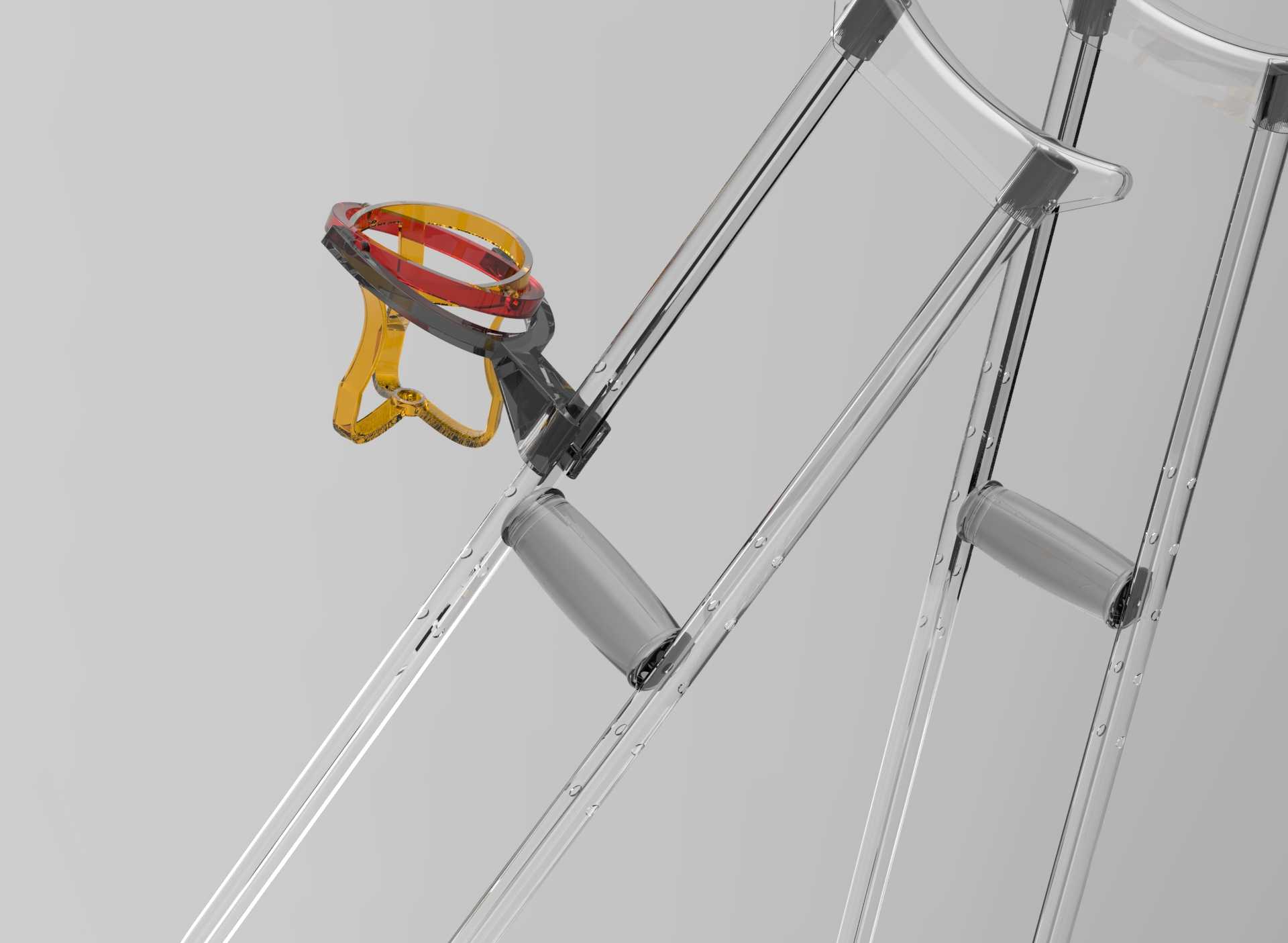

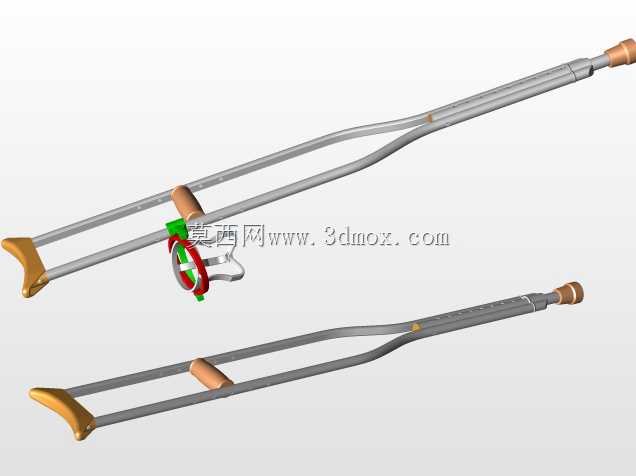

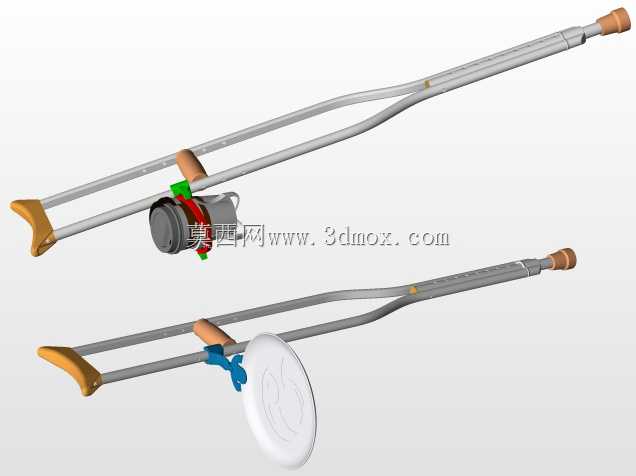

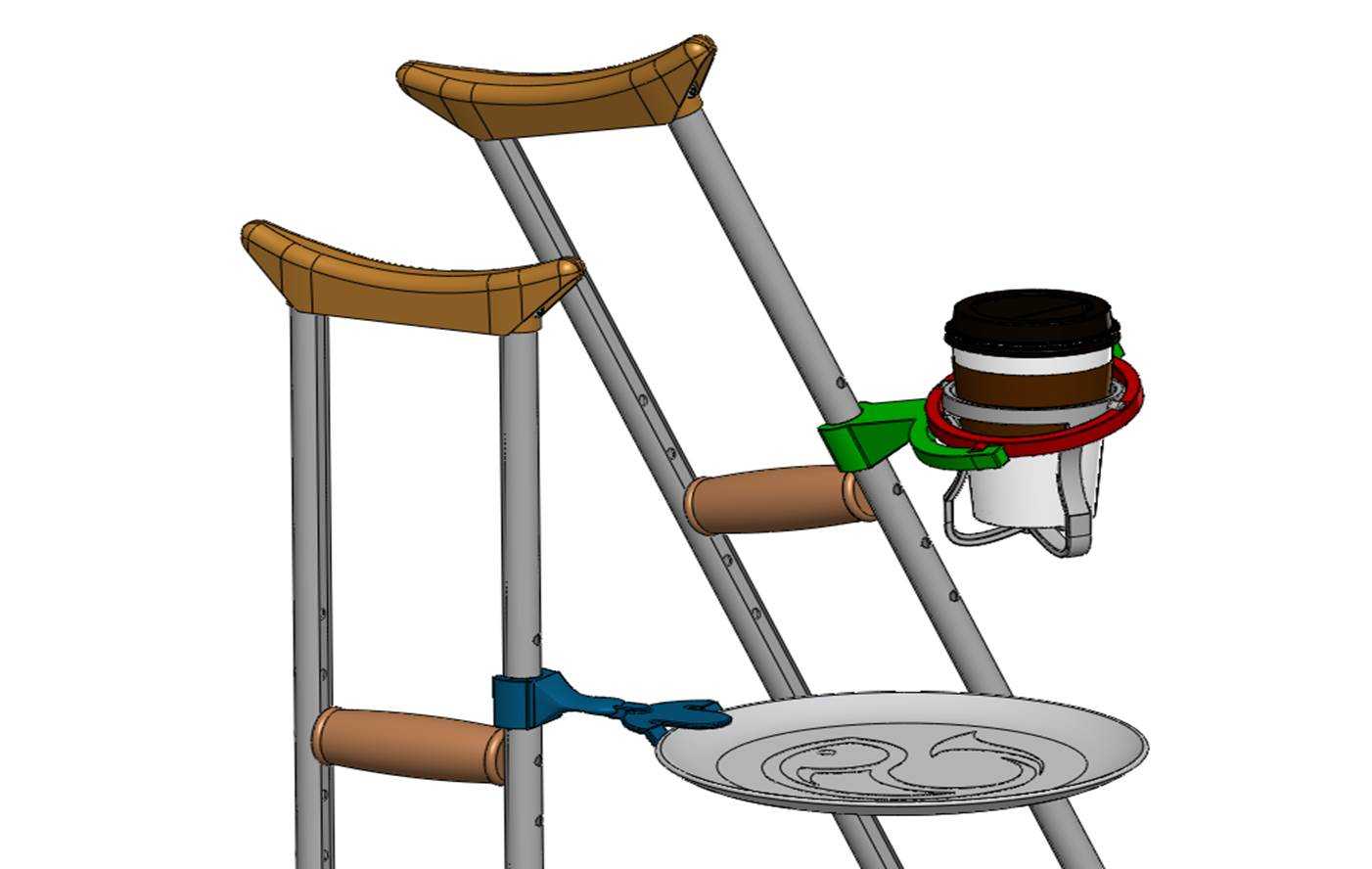

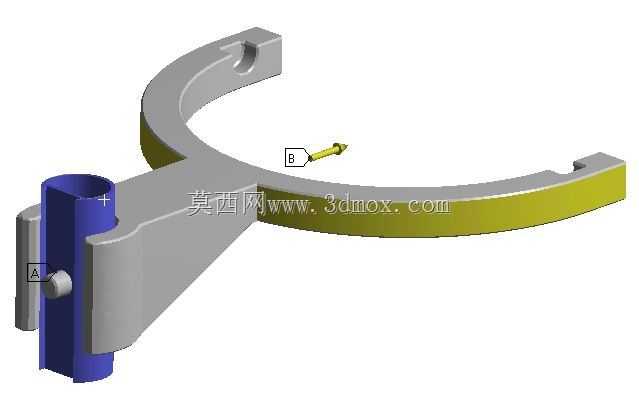

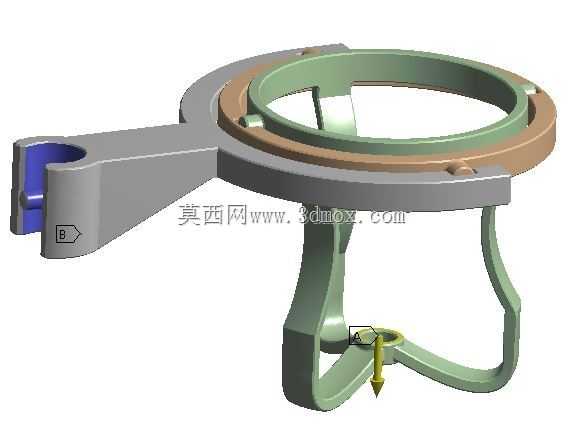

日常康复助行场景中，使用腋拐的行动不便群体往往面临手持水杯、饮品不便的痛点，这款配套腋拐安装的杯托结构，正是针对这一实际使用需求开发的辅具配件。从实际使用场景来看，该杯托主要适配常规管径的铝合金腋拐、木质腋拐的杖身安装位置，安装点位选在腋拐扶手下方15-20cm的杖身段，该位置既不会干扰使用者握持扶手发力，也不会在拄拐行进时剐蹭衣物或周边障碍物，同时取放饮品时手臂自然下垂即可完成操作，无需大幅抬臂调整姿态，适配使用者拄拐时的肢体活动范围。结构设计上，杯托采用环抱式快装夹头与杖身连接，夹头内侧设置防滑橡胶衬垫，既可以避免夹装时刮花杖身表面涂层，也能通过橡胶的静摩擦力防止杯托在杖身上下滑、旋转，夹头的开合范围覆盖常规腋拐22mm-28mm的杖身管径，无需额外打孔改造杖体，安装时仅需拧紧夹头侧面的手拧螺钉即可完成固定，徒手即可操作，无需借助额外工具。杯托的承载腔体采用上宽下窄的锥台形结构，腔体深度设置为85mm，腔体底部直径65mm，上部开口直径78mm，可以适配市面上绝大多数常规规格的矿泉水瓶、保温杯、一次性纸杯，腔体侧壁开设三个均匀分布的弹性让位缺口，当放入直径略大于腔体的杯体时，缺口可以提供一定的扩张余量，同时缺口结构也能在雨天快速排走腔体内的积水，避免杯底长期泡在积水中滋生污渍。考虑到拄拐行进时会产生持续的振动，杯托腔体底部设置了厚度3mm的硅胶缓冲垫，能够吸收行进过程中的颠簸振动，降低杯内饮品晃洒的概率，同时缓冲垫也能避免硬质杯底与塑料腔体碰撞产生异响。整个杯托的外形做了全圆角过渡处理，没有尖锐棱角，避免使用者拄拐移动时被棱角磕碰划伤，整体外伸长度控制在100mm以内，在保证杯体容纳空间的前提下，尽可能缩小外伸尺寸，降低行进过程中杯托勾挂周边物体的风险。从受力角度来看，杯托与杖身的连接夹头做了加强筋结构，在承载500ml满装水杯的重量时，夹头与杯托主体的连接位置不会出现塑性变形，长期使用也不会出现开裂、松脱的问题。针对不同的使用场景，杯托还预留了小尺寸的侧边卡槽，可以临时放置卡片、折叠吸管这类小物件，进一步提升使用便利性，整体结构没有冗余的复杂零件，拆装维护都十分便捷，也适配不同品牌、不同材质的常规腋拐产品，不需要针对特定杖型做定制修改，具备较好的通用适配性。
