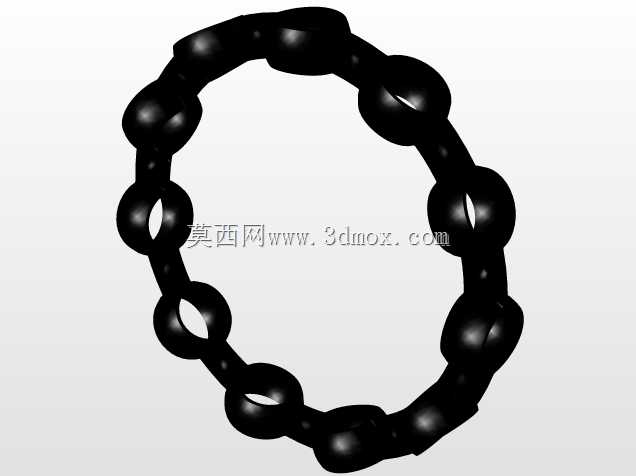

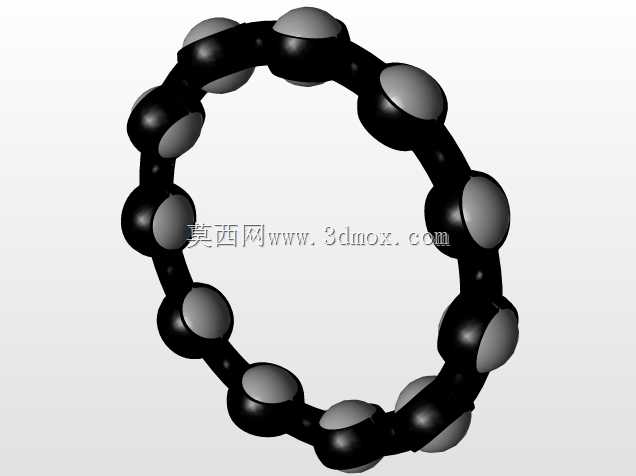

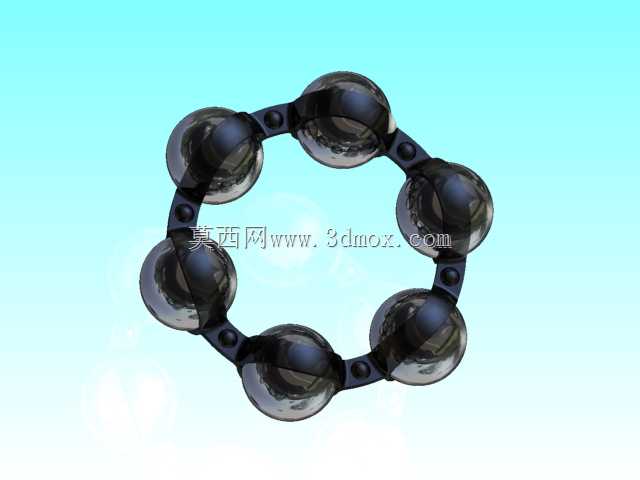

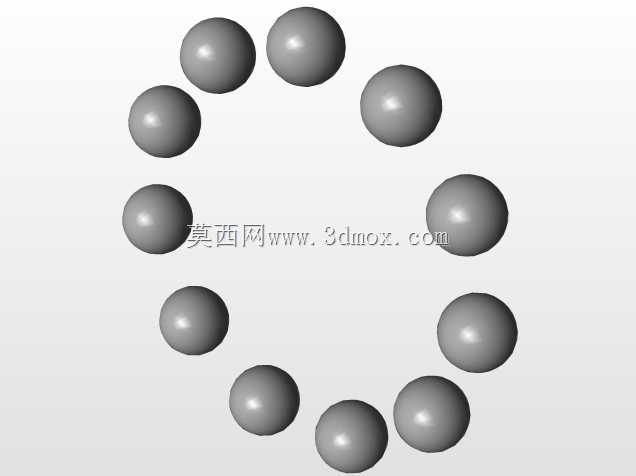

这套参数化轴承结构,核心围绕旋转支承场景的实际使用需求搭建,在各类需要降低轴系旋转摩擦阻力、约束轴系径向与轴向窜动的设备中都能适配,从小功率传动的轻工设备到重载工况的冶金输送线,只要涉及旋转轴的支承定位,这类带一体式保持架的球轴承结构都是核心基础部件。实际使用中,这类轴承的钢球沿内圈、外圈的滚道做纯滚动运动,保持架的作用是均匀分隔每一颗钢球,避免相邻钢球直接接触产生额外摩擦与磨损,同时在轴承非承载区引导钢球平稳运动,防止钢球在运转过程中出现歪斜、卡滞的问题。设计这套结构时,首先要匹配不同轴径对应的安装边界,内圈的内径尺寸要与配合轴颈的公差带匹配,通常采用基孔制过渡配合保证同轴度,外圈外径与轴承座孔的配合则根据工况载荷性质选择,旋转的套圈选用过盈配合,静止套圈可选用间隙配合方便拆装。钢球的直径与数量直接决定轴承的额定动载荷,球径越大、数量越多,承载能力越强,但同时要兼顾保持架的结构强度,兜孔与钢球之间需要预留合理的间隙,既要保证钢球能在兜孔内自由转动,又不能间隙过大导致钢球在高速运转时产生冲击噪音。参数化设计的核心逻辑是把钢球中心圆直径、钢球直径、钢球数量、保持架截面尺寸这些核心参数做关联驱动,调整任意一个参数时,保持架的兜孔位置、相邻兜孔的连接筋厚度、整体环形结构的尺寸都会自动更新,不需要逐个特征重画,能大幅提升不同规格轴承的设计迭代效率。从安装边界来看,这类轴承的轴向宽度需要匹配轴系的轴向安装空间,保持架的外径不能超出外圈的内挡边直径,内径不能与内圈的外挡边发生干涉,同时要预留润滑脂的存储空间,在保持架的兜孔间隙与滚道之间形成稳定的油膜,降低运转过程中的接触应力。实际选型建模时,还要考虑工况的极限转速,当转速较高时,需要适当减小钢球直径、增加钢球数量,降低单个钢球的离心力,同时优化保持架的材质与结构重量,避免高速下保持架因离心力产生变形,影响钢球的正常运动轨迹。这套结构的建模过程中,对钢球与滚道的接触曲率做了匹配,内圈滚道曲率略大于钢球半径,外圈滚道曲率同样略大于钢球半径,保证接触应力分布在合理区间,避免应力集中导致的早期点蚀失效。
- 上一篇:积木风格轻型单旋翼直升机结构设计
- 下一篇:经典款通勤代步自行车结构设计
- 全部评论(0)
- 模板大小: 2.56 MB
- 售价:5金币
- 下载次数: 35
- 系统要求: Autodesk Inventor,Rendering,Autodesk Inventor,Other
- 软件分类: 通用机械零部件
