高同心度波纹管式扭矩传递联轴器

这类波纹管联轴器常见于精密传动链路中，多用于伺服电机、步进电机输出端与滚珠丝杠、精密旋转平台的连接场景，在半导体检测设备、高精度贴装设备、数控雕刻机的进给轴传动段应用十分广泛，核心作用是补偿两连接轴之间的安装同轴度偏差，同时保证传动过程中无背隙、回转精度恒定，避免轴系因安装对中误差产生额外的交变载荷，延长轴承、丝杠等核心传动部件的使用寿命。

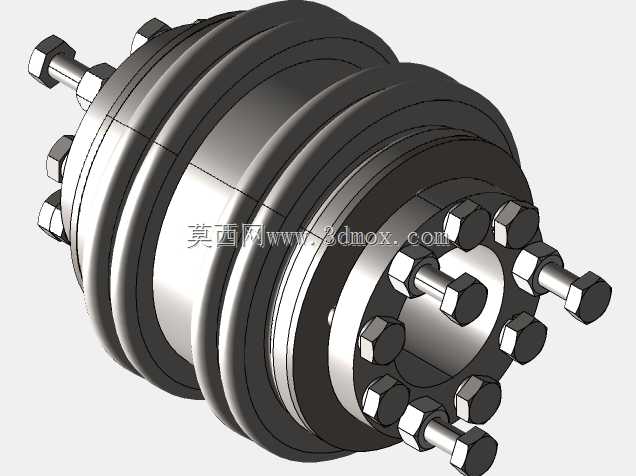

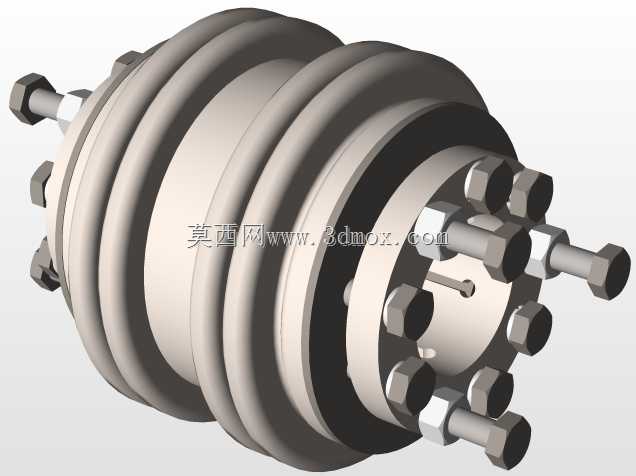

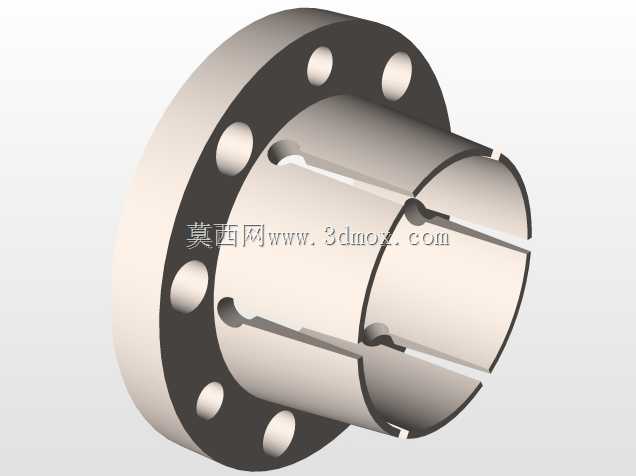

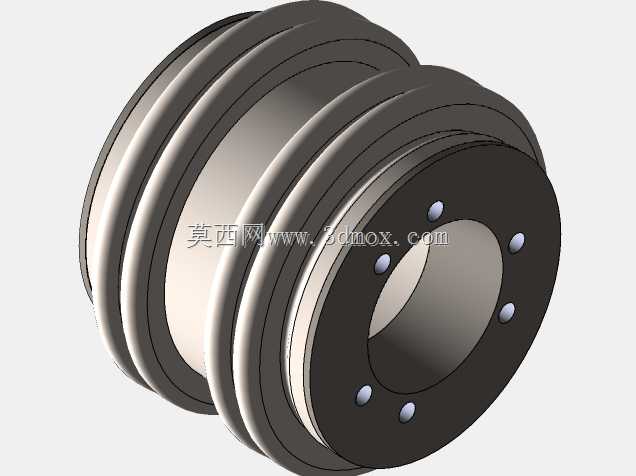

从结构设计来看，中间的薄壁波纹管段是核心功能单元，采用多层薄壁金属波纹结构成型，既可以在径向、角向、轴向三个维度提供适量的补偿量，又能保证足够的扭转刚度，确保传动过程中角位移传递无滞后，不会因为弹性变形导致传动定位精度下降。两端的连接法兰采用对称式螺栓锁紧结构，法兰端面上均匀分布的锁紧螺栓可在安装时提供均匀的压紧力，既可以选择键连接配合锁紧，也可通过胀紧方式实现无键连接，适配不同的轴径安装需求，安装时无需额外加热或专用工装，只需按对角线顺序逐步拧紧螺栓即可达到额定锁紧力，避免法兰偏斜导致波纹管受额外侧向力。

在安装边界上，这类联轴器的径向尺寸需要匹配安装空间的轴系周边间隙，安装时需保证两端轴的插入深度符合设计要求，预留出波纹管段的轴向伸缩余量，避免设备运行过程中热胀冷缩导致波纹管被轴向挤压或拉伸，超出其补偿行程范围。选型时需要根据轴系传递的额定扭矩、最高转速、允许的最大偏差量匹配对应规格，波纹管的壁厚、波纹层数直接决定了其补偿能力与扭转刚度，高转速场景下还需要对整体做动平衡校正，避免高速旋转时产生振动影响设备运行精度。

建模过程中需要重点还原波纹管的波纹轮廓曲率、法兰端面的螺栓孔位置度、轴孔的配合公差，尤其是薄壁波纹管段的成型尺寸，直接影响后续有限元分析时的刚度、补偿量计算准确性，法兰与波纹管连接段的焊接位置也需要准确还原，方便后续做装配干涉检查、安装工艺模拟时获得更贴近实际的结果。
