带防护底座卧式离心泵电机集成结构

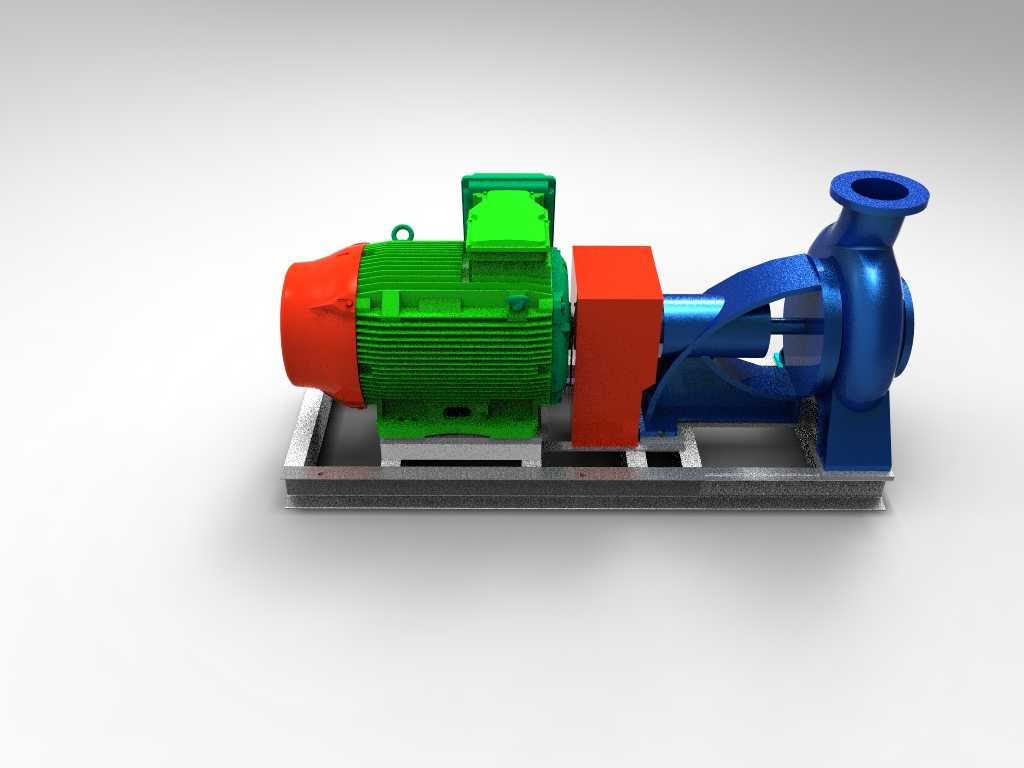

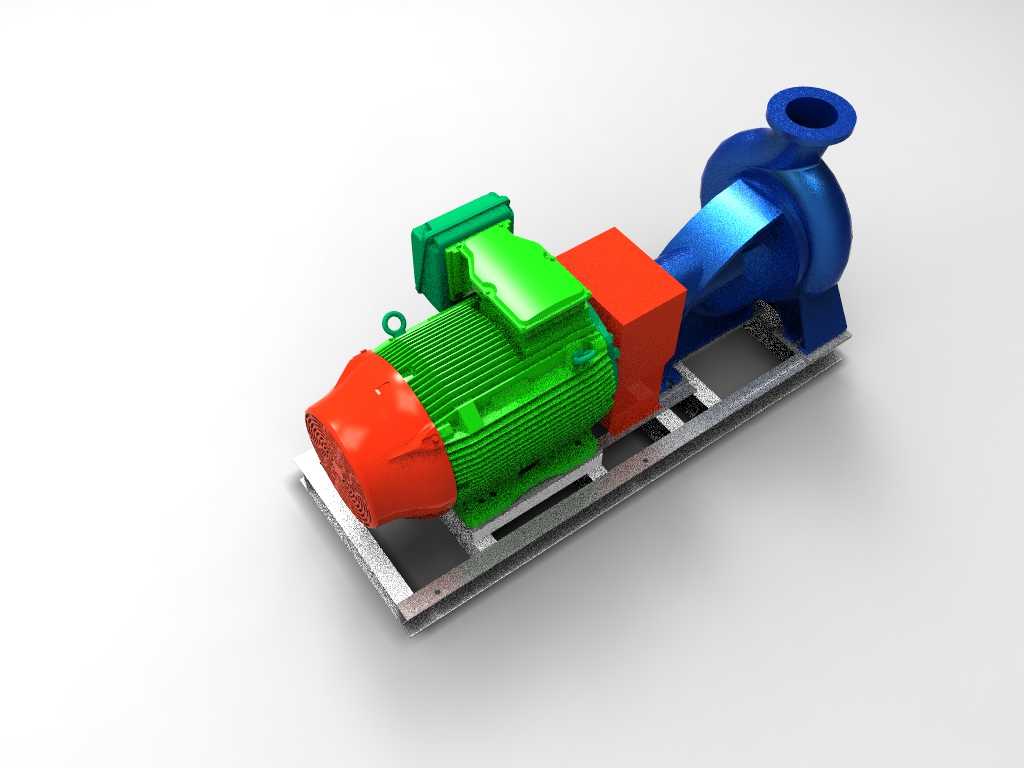

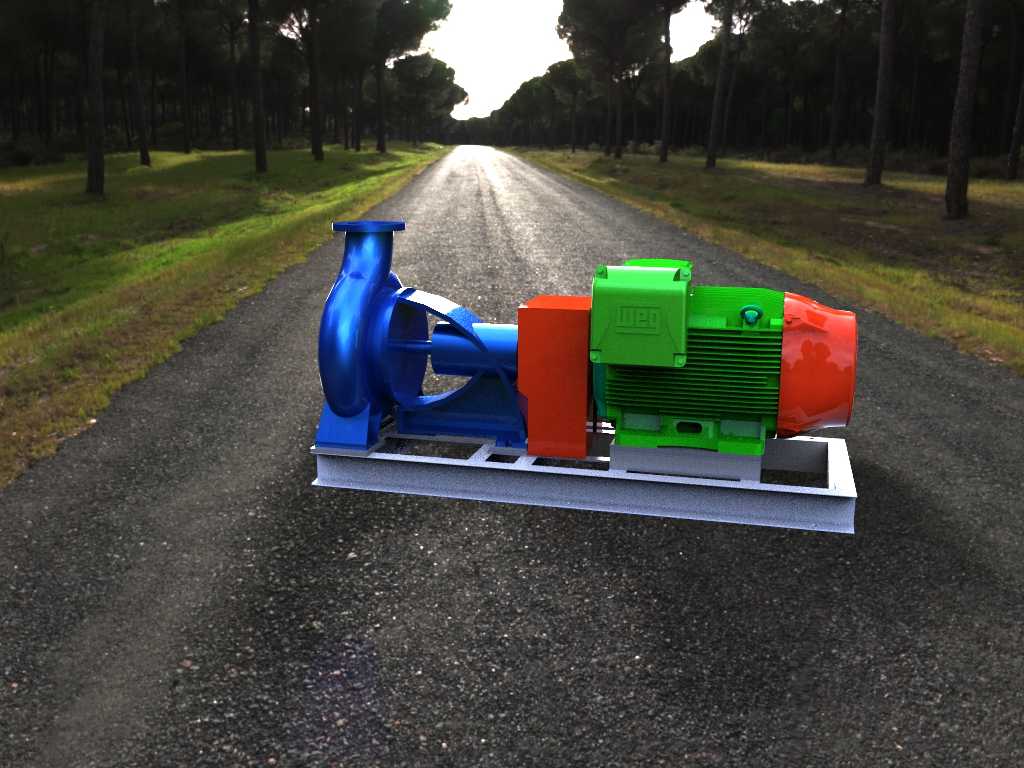

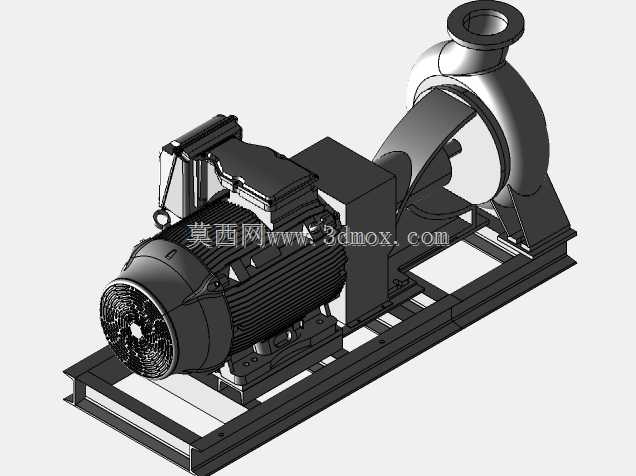

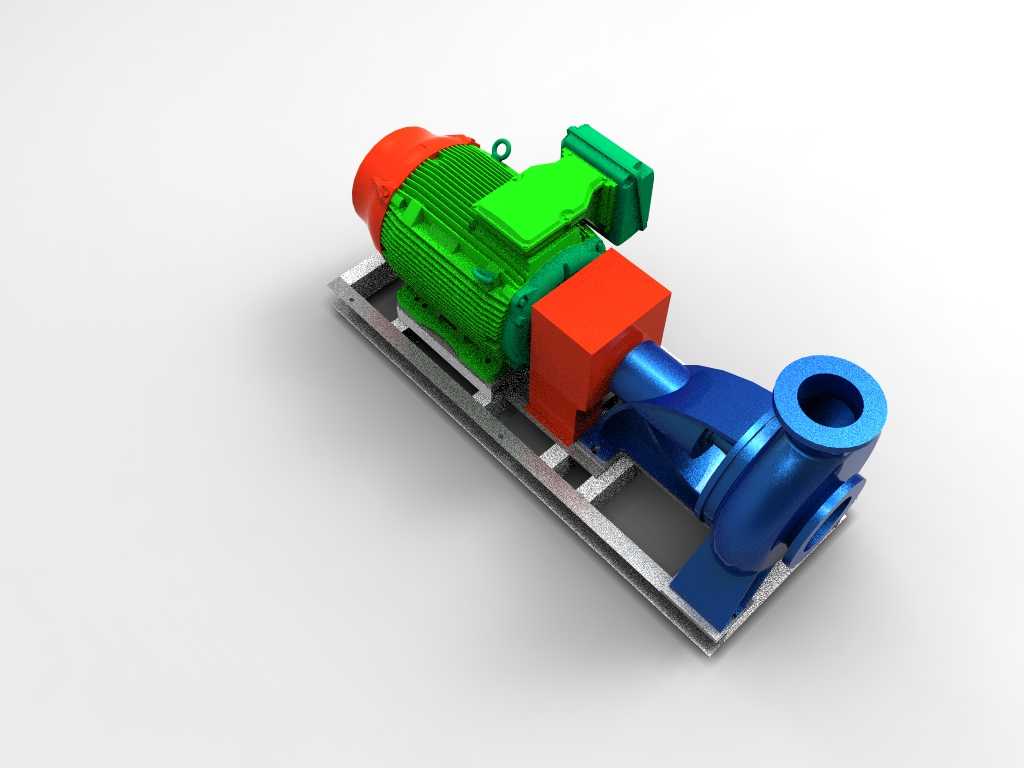

该集成结构将离心泵与驱动电机刚性固定在同一钢制焊接底座上，泵体与电机输出轴通过联轴器直连，联轴器区域加装独立的红色安全防护罩，完全覆盖旋转传动部件，避免运维过程中衣物、工具卷入转动副引发安全事故，完全符合工业现场转动部件防护的安全规范要求。从应用场景来看，这类泵组多用于工矿企业循环水输送、暖通空调水循环、生产工艺流体增压、市政给排水等常规清水或低腐蚀性流体输送工况，相比分体采购后现场拼装的泵组，集成式结构在出厂前已经完成轴对中校准，现场安装时仅需固定底座地脚、连接进出口管路即可投用，能大幅缩减现场安装调试的周期，也能避免现场对中精度不足导致的轴承异常磨损、轴封泄漏等常见故障。设计过程中优先保证泵体流道与电机轴的同轴度，底座采用槽钢焊接框架结构，底部预留标准地脚螺栓安装孔位，安装面经过铣削加工保证平面度，泵脚与电机脚的安装位置设置定位凸台，减少装配错位量。泵体采用经典的单级单吸悬臂式结构，进水口沿轴向延伸、出水口垂直向上布置，适配绝大多数工业管路的常规走向，泵壳壁厚满足1.6MPa公称压力的使用要求，可覆盖常规中低压流体输送的压力需求。驱动电机采用卧式B3安装结构，散热筋沿电机外壳轴向均匀布置，顶部设置独立接线盒，防护等级可满足常规室内厂房及带遮蔽户外工况的使用要求，电机与泵体的功率匹配经过水力模型校核，保证在额定工况点运行时电机负载率处于75%-90%的高效区间，避免大马拉小车的能耗浪费或者小功率电机过载烧毁的问题。联轴器防护罩采用薄钢板折弯成型，通过螺栓固定在底座上，拆装便捷，日常运维检查联轴器弹性块、校准对中时无需拆卸泵体或电机即可完成操作。底座上表面预留有集液凹槽，可收集轴封泄漏的少量液体，避免积液漫流到地面影响现场工况，底座两端预留吊装孔位，方便车间内转运及现场吊装就位。整体结构的安装边界充分考虑常规工业厂房的设备预留空间，进出口法兰尺寸符合通用管路连接标准，可直接同现有管路系统对接，无需额外制作过渡连接件，电机接线盒位置预留足够的线缆弯曲空间，方便现场布线作业。
