博世力士乐A10VNO63轴向柱塞液压泵结构

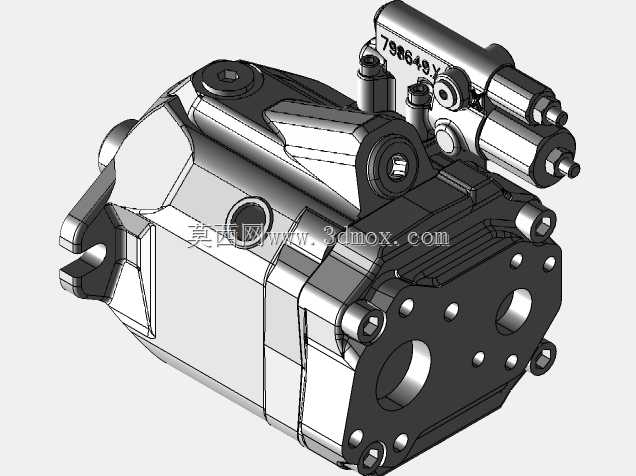

在工程机械、冶金设备、重型机床这类需要持续稳定高压油源的液压系统里，轴向柱塞泵一直是核心动力输出部件，这款A10VNO63系列的柱塞泵，是开式液压回路里常用的压力供给单元，日常作业中负责将原动机输入的机械能转化为液压油的压力能，为后续的油缸、液压马达等执行元件提供可控的高压油流。从结构设计来看，这款泵采用斜盘式轴向柱塞布局，缸体内置的柱塞随缸体旋转时，依靠斜盘的倾角变化改变柱塞的伸缩行程，以此实现排量的调节，泵体集成的控制阀组可以根据系统负载压力自动调整斜盘角度，在系统达到设定压力时自动减小排量，减少不必要的功率损耗，这种负载敏感的设计特性，能让配套设备在待机和轻载工况下降低能耗，减少液压系统的发热问题。做设备选型和安装布局时，首先要关注泵体的安装边界，这款泵的安装法兰采用标准的止口定位结构，输入轴的轴伸尺寸、键槽规格都匹配常规的钟形罩连接尺寸，不需要额外定制过渡连接件，泵体侧面的进出油口采用法兰连接形式，油口的通径匹配63排量下的额定流量需求，避免通径过小造成油液流速过高产生的吸空或者压力损失问题。建模时还原的泵体外部轮廓，充分考虑了实际安装的空间避让需求，泵体上方集成的压力控制阀、流量调节阀的突出尺寸，都需要在做主机液压站布局时预留足够的操作空间，方便后期调试时调整压力参数、检修阀件，泵体尾部的泄油口位置也做了准确还原，安装时需要保证泄油管路单独接回油箱，避免泵体内腔压力过高损坏轴封。从实际应用场景来说，这款泵常用在中小型挖掘机的主液压系统、注塑机的锁模与射胶油路、机床的液压夹紧回路里，额定工作压力下的流量输出稳定，柱塞与缸体的配合面采用高精度配流结构，容积效率高，长时间连续作业时的压力波动小，能保证执行元件的动作平稳性。建模过程中对泵体的安装孔位、各外接接口的位置度都做了精准还原，结构工程师在做主机设计时，可以直接调用这个模型进行管路布局、安装支架的设计，不需要反复核对实物尺寸，能减少前期设计的错漏问题，避免后期安装时出现干涉、接口不对中的情况。
