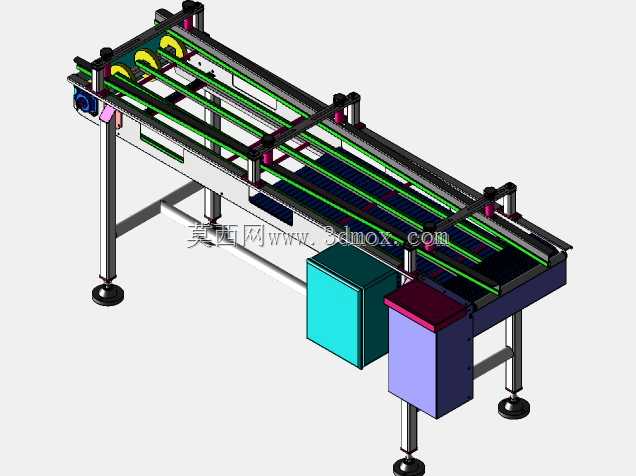

冷冻物品输送用组合式带式传输设备

在冷链仓储、生鲜加工、冷冻食品生产的作业场景中，不同工位的传送带往往存在高度差、输送方向差或是输送节拍差，单条连续输送带很难适配复杂的工位衔接需求，这款组合式带式输送结构正是针对这类衔接场景设计的。从实际使用逻辑来看，它主要布置在两条主输送线之间，承担冷冻物品的中转过渡、分流合流或是短距离转运功能，避免冷冻货品在转运过程中出现卡顿、掉落、温度回升过快的问题，适配零下低温环境下的连续作业需求，不会因为低温环境出现带体脆裂、支架形变的问题。

设计层面采用模块化拼接思路，每一段输送单元都可以根据现场的安装空间、衔接角度进行组合调整，不需要对整体机架做大规模切割焊接，现场安装时只需要通过标准连接件将不同单元的机架锁紧，调整好带面的张紧度就可以完成组装，后期如果产线布局调整，也可以快速拆解重组，减少设备改造的成本。机架部分采用立式支撑腿结构，支撑腿底部预留了安装固定孔，可以直接通过膨胀螺栓固定在车间地面上，支撑腿的高度可以根据两侧主输送线的带面高度做微调，保证过渡段的带面和主输送线带面齐平，避免货品经过时出现磕碰。

带体采用多根平行窄带组合的结构，相比整幅宽输送带，这种结构的透气性更好，冷冻货品表面的冷凝水可以顺着带体间隙滴落，不会在带面积水结冰影响输送顺畅度，同时窄带的更换成本更低，单根带体出现磨损时不需要更换整幅输送带，只需要替换对应损坏的窄带即可，降低后期维护成本。两侧设置了导向挡边结构，避免冷冻货品在输送过程中从带体侧边滑落，挡边的高度可以根据输送货品的尺寸做调整，适配箱装、袋装等不同包装形式的冷冻物品输送。

安装边界方面，设备整体的宽度可以根据主输送线的幅宽做匹配，常规适配幅宽在500mm到1200mm之间的主输送线，单段组合单元的长度可以根据现场的衔接距离调整，最小转弯半径可以根据输送方向调整需求做配置，满足直角转弯、斜向衔接等不同的工位布局要求，驱动端采用侧装式布局，不会占用输送线下方的通行空间，方便车间内人员通行或是其他管线布置。
