原木加工重载链式交叉输送设备结构

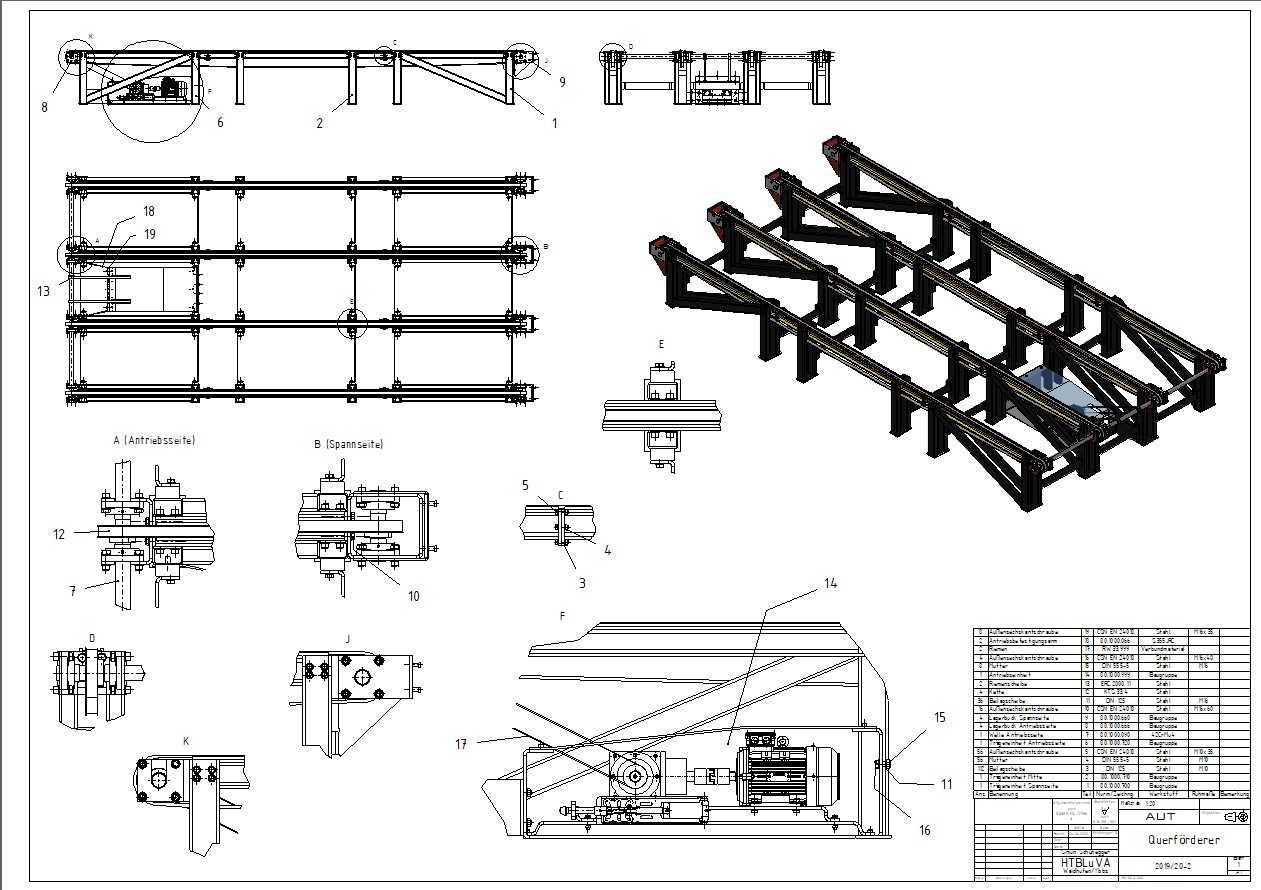

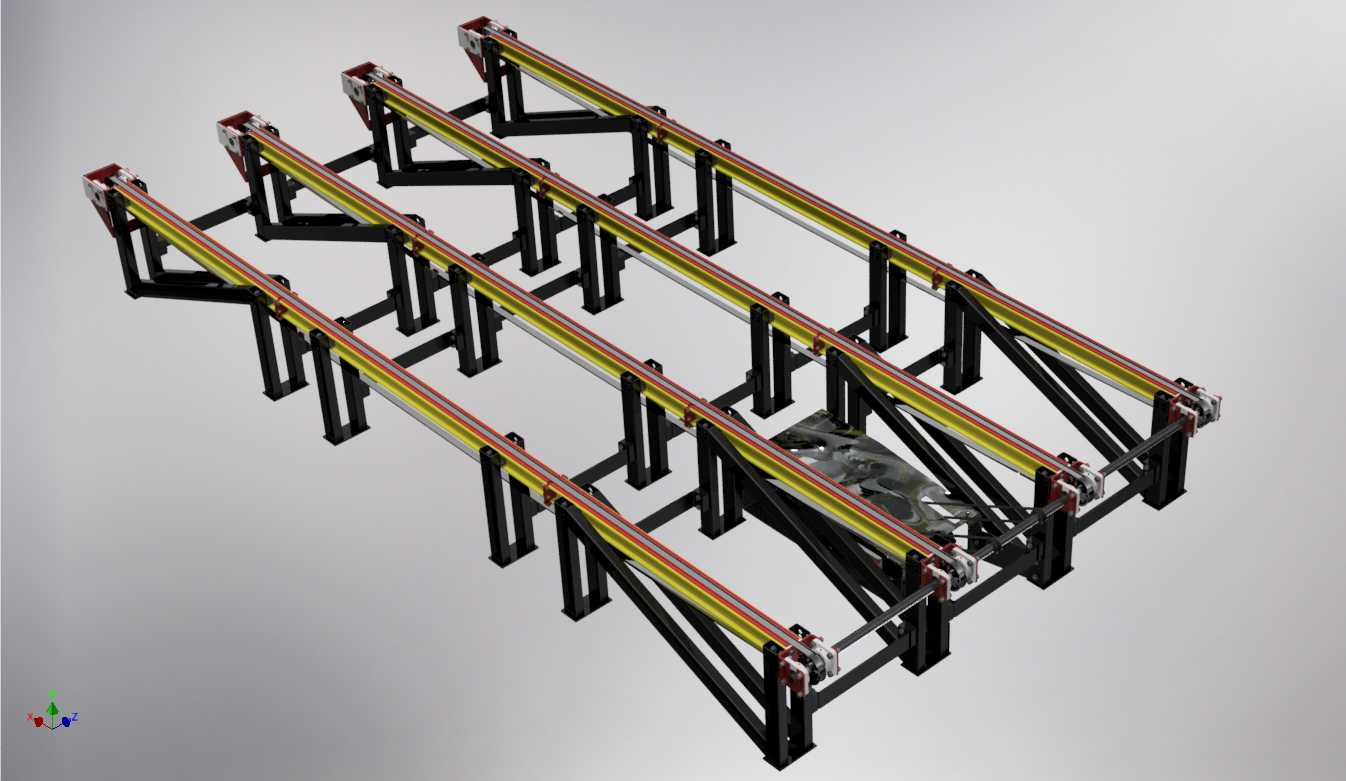

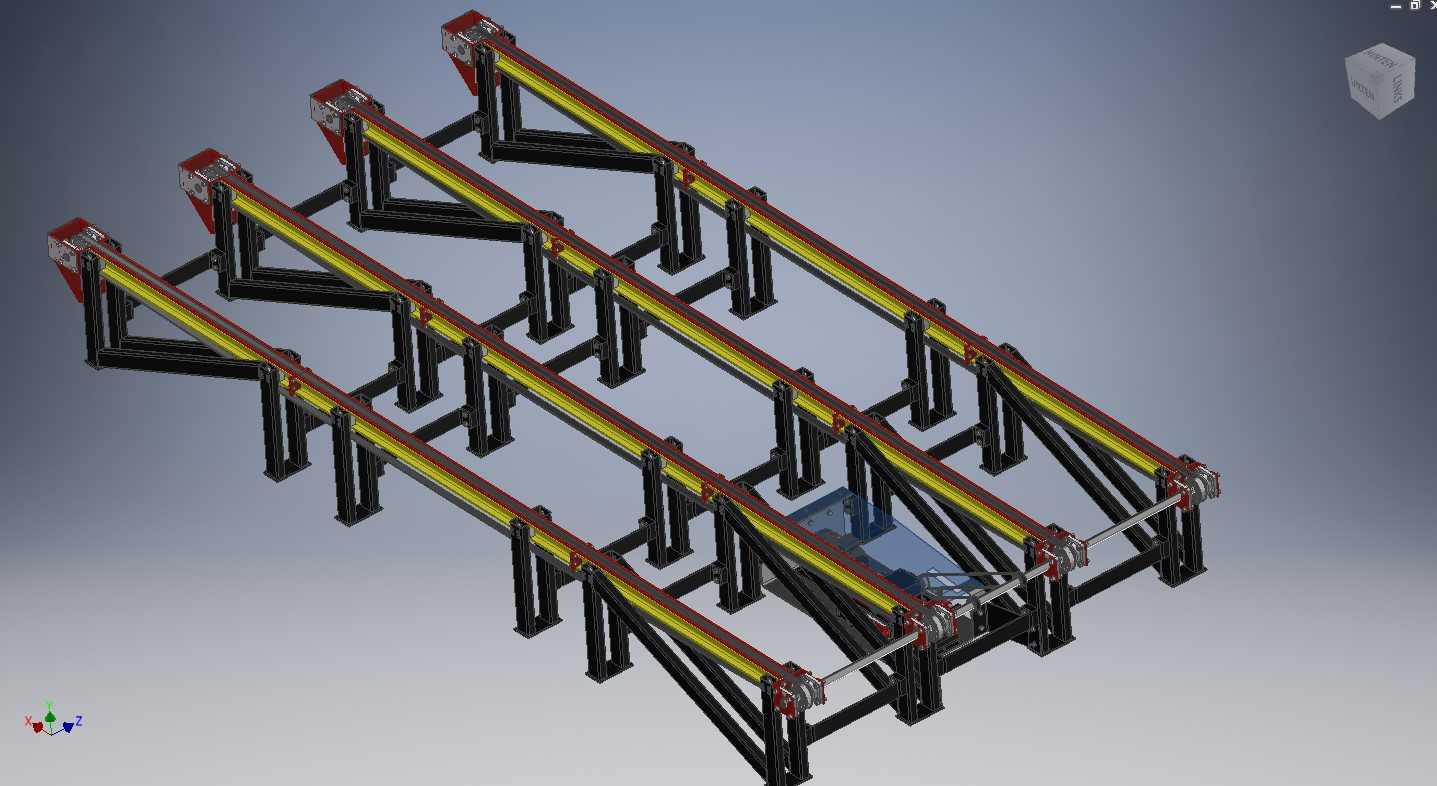

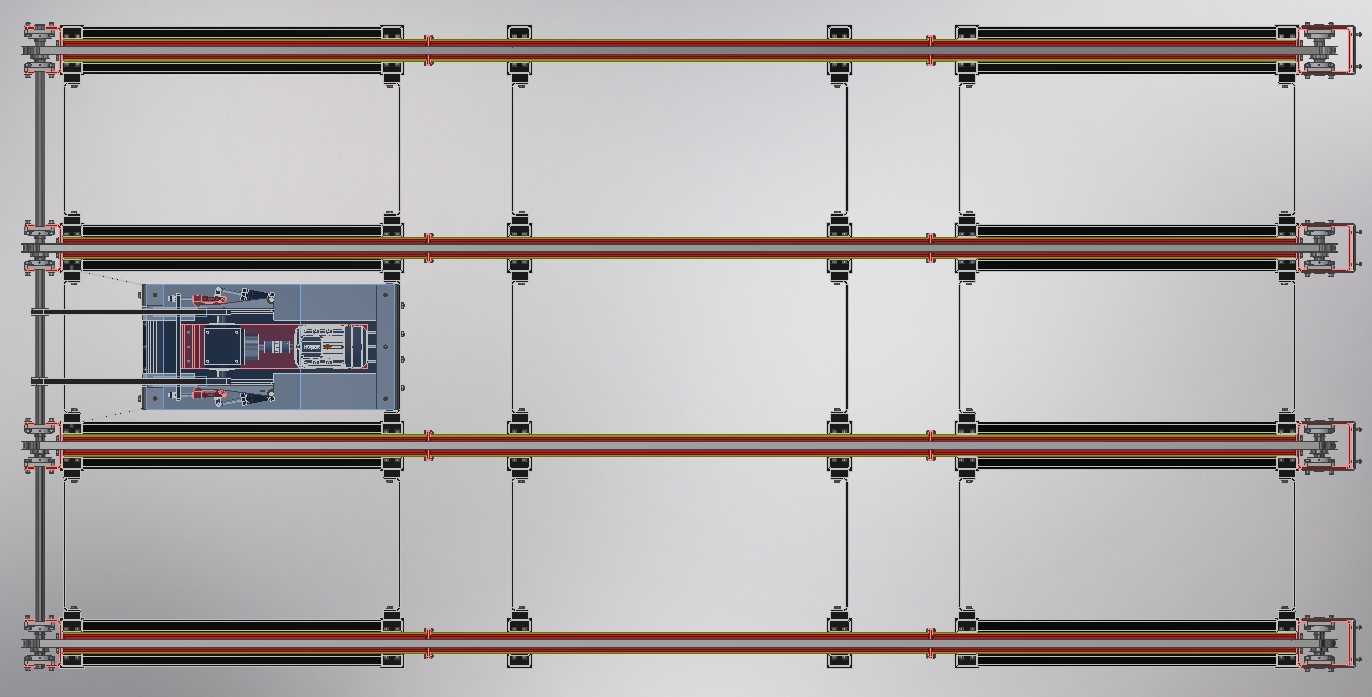

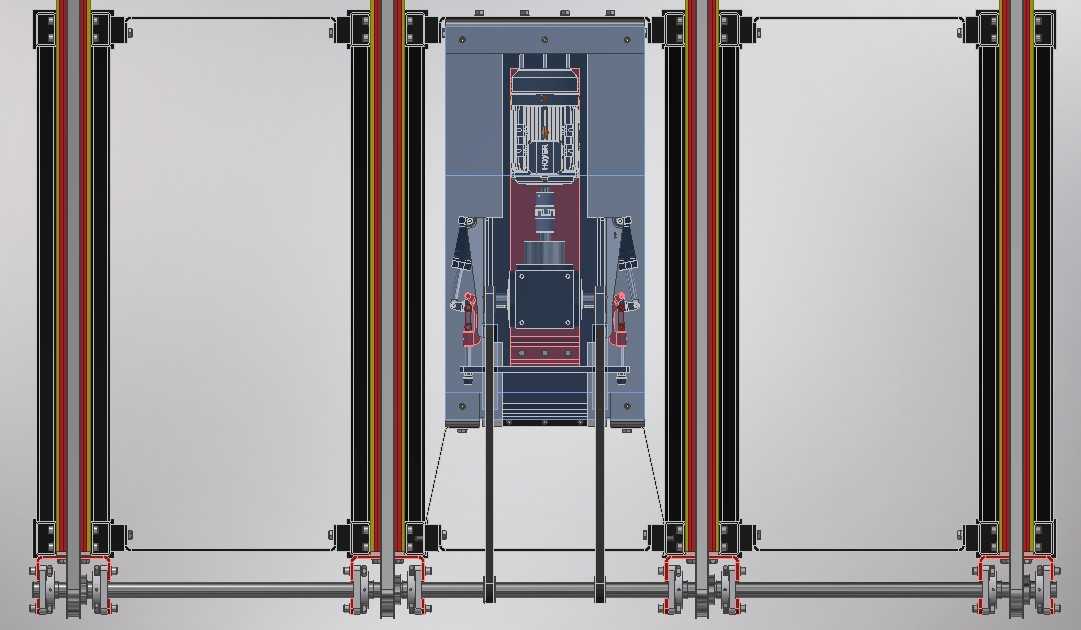

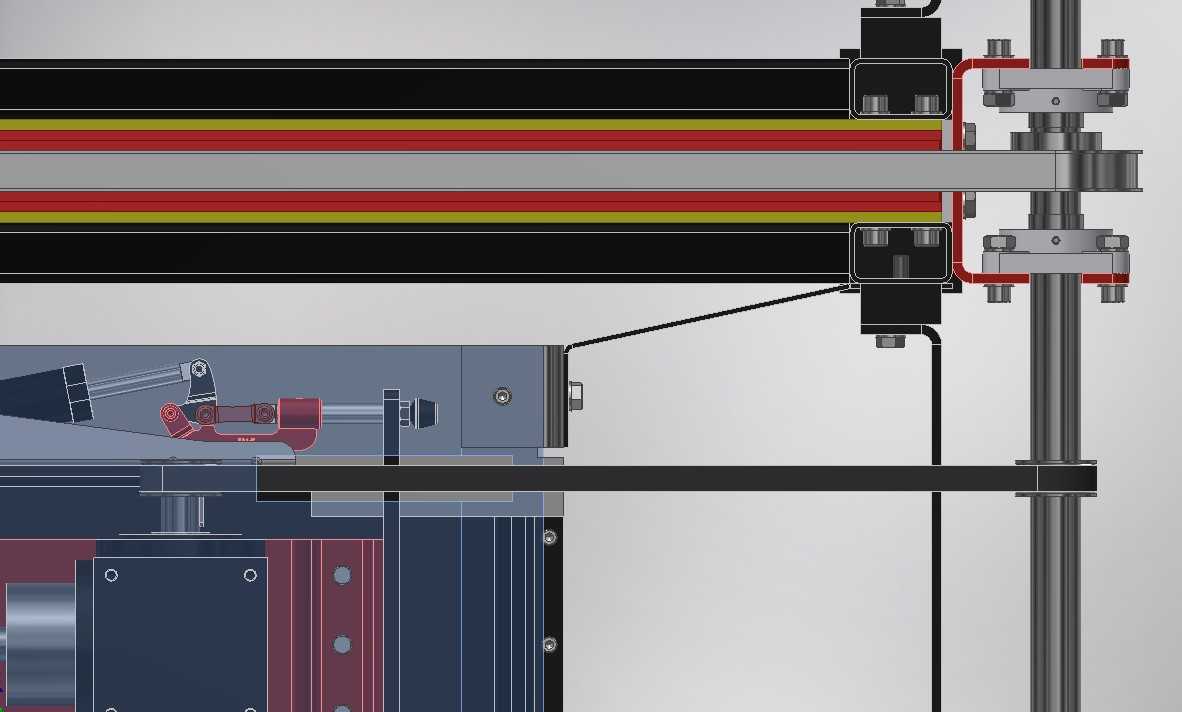

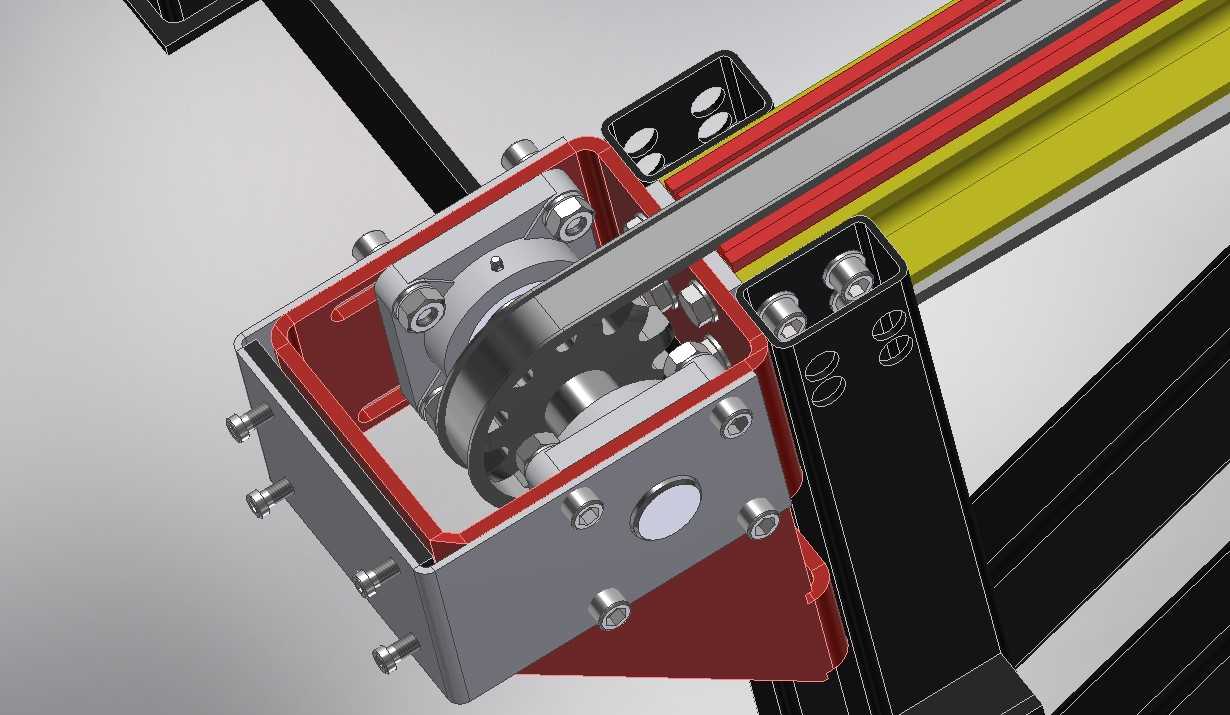

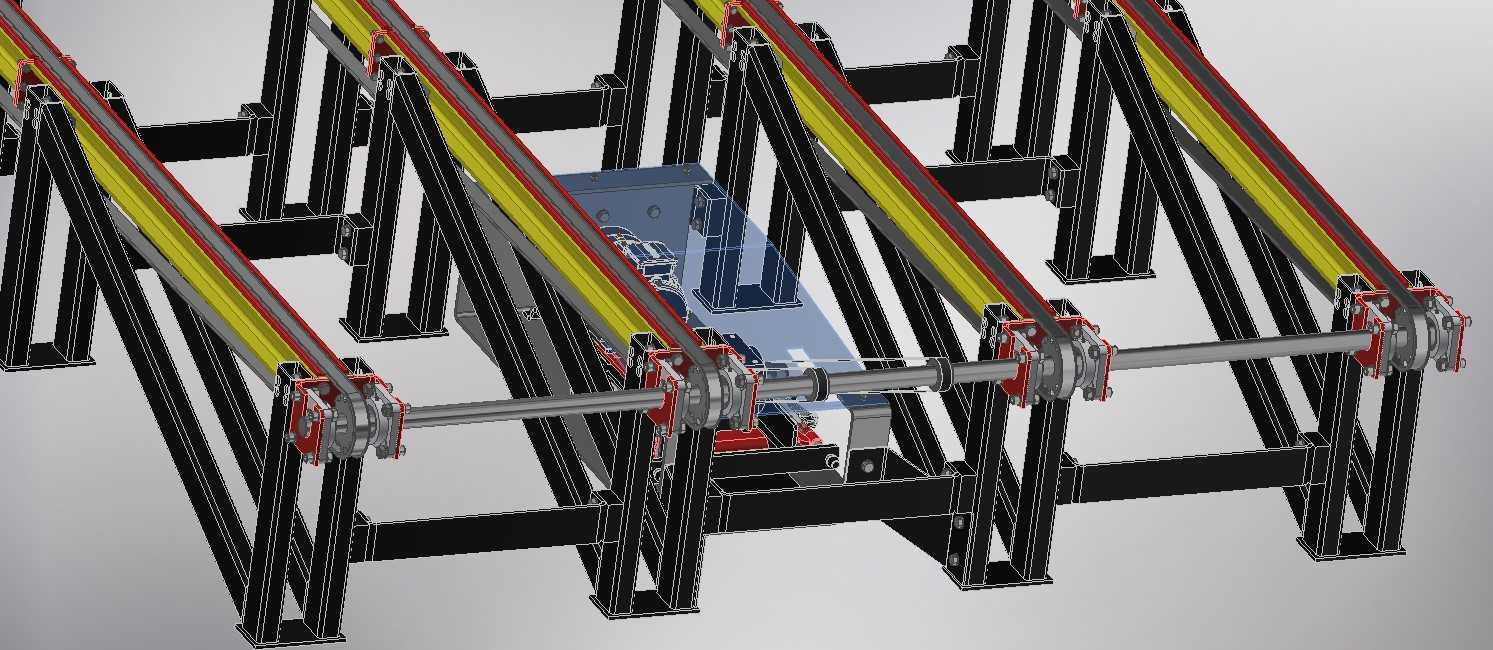

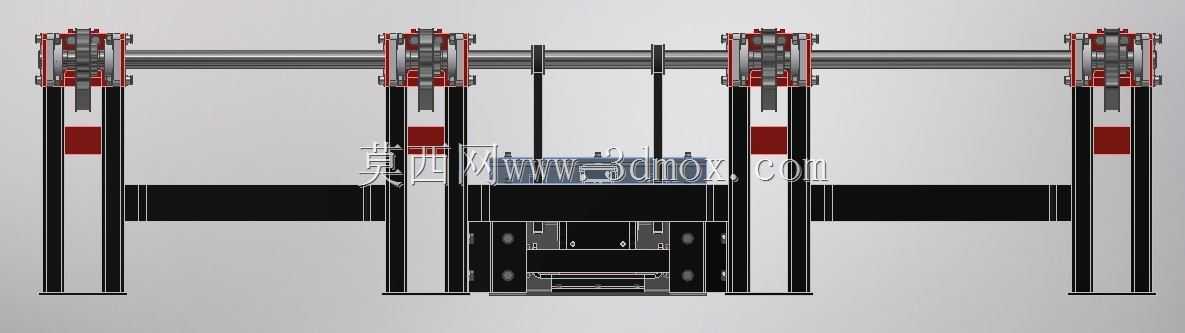

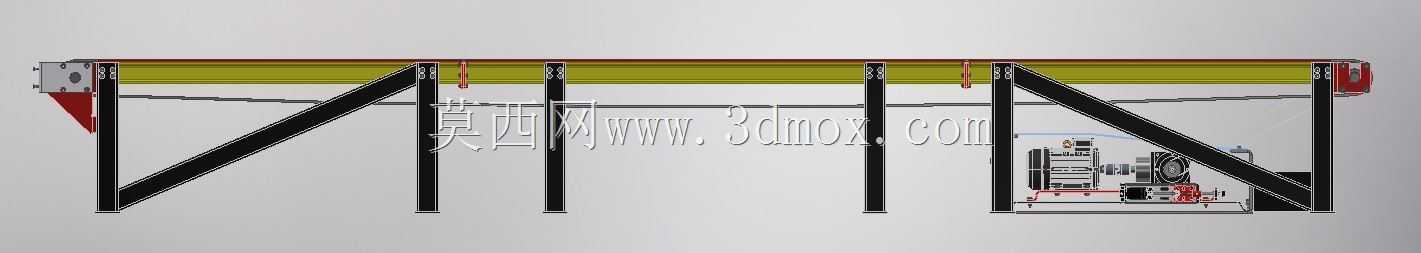

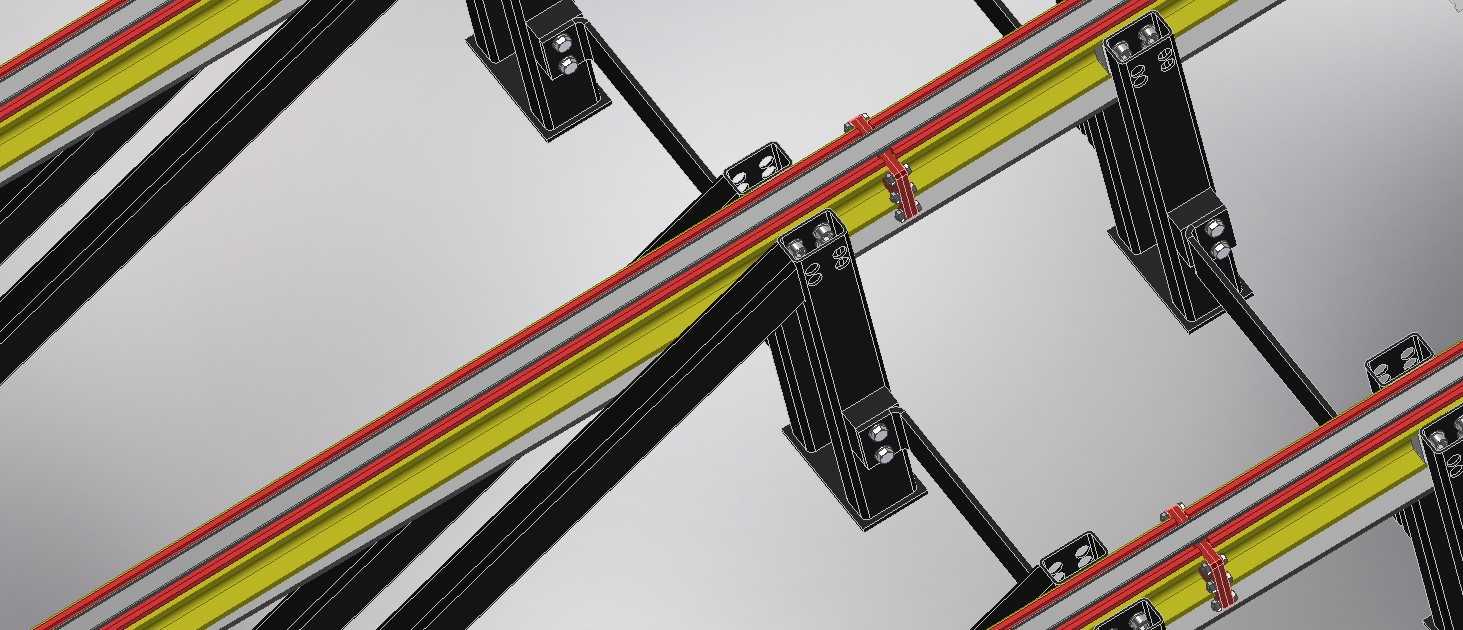

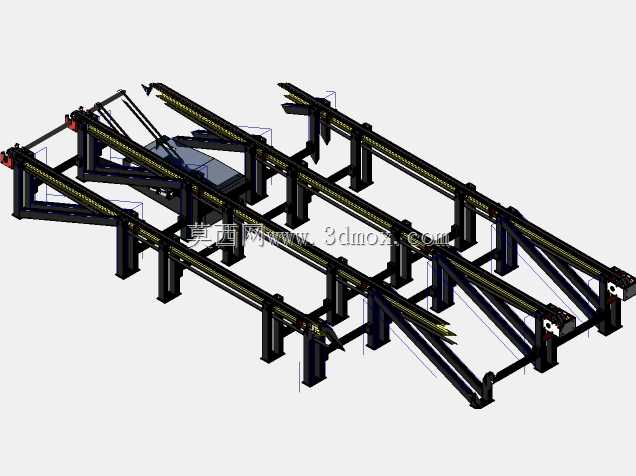

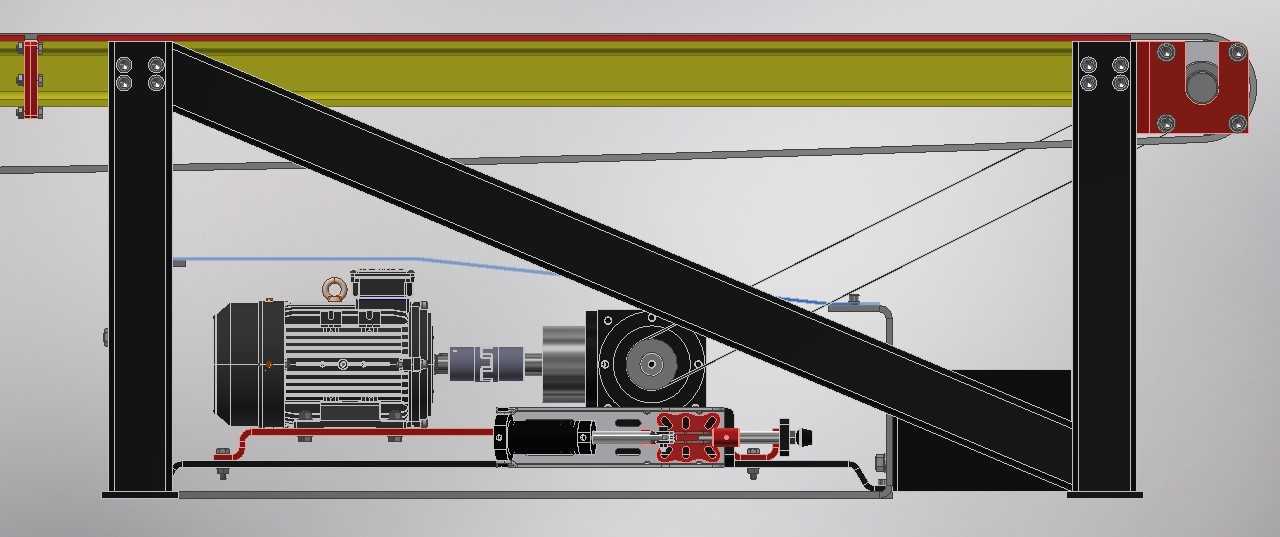

这套链式交叉输送结构主要面向原木加工产线的重载荷物料转运场景，也可适配其他需要大承载、长距离连续输送的重型生产环节，解决单条输送线无法实现多工位分流、重载物料转运稳定性不足的实际问题。从结构设计逻辑来看，整体采用多线并行的桁架式机架布局，支撑腿采用斜撑补强的方管焊接结构，每一组支撑单元都通过横向连接杆件形成刚性整体，避免长距离输送过程中机架出现挠度变形，保障链条运行的直线度。输送执行端采用链式搭配承载托条的结构，驱动端通过皮带联动实现多线同步传动，相比单电机单线驱动的方案，既减少了驱动元件的冗余配置，也能保证各输送线的运行速度完全同步，避免多线协同输送时出现物料偏移、卡滞的问题。交叉输送的结构设计，能够让不同工位的物料在输送过程中实现跨线转运，无需额外配置顶升移载机构，在原木加工场景中，可直接衔接原木上料、锯切、分拣、出料多个工序，减少中间转运的辅助设备投入。安装边界方面，多线并行的机架可根据车间实际产线布局调整单段输送长度，支撑腿底部预留地脚安装孔位，可通过膨胀螺栓直接固定在硬化车间地面，无需额外做复杂的预埋基础，设备安装完成后，输送面的高度可通过支撑腿的调节垫板进行微调，适配前后衔接设备的进料高度差。设计过程中针对重载场景做了专项优化，链条选用大节距重载输送链，承载托条采用耐磨型材制作，可承受单根数吨重原木的长期碾压摩擦，驱动端配置过载保护结构，当物料卡滞超出额定负载时可自动触发保护，避免传动部件因过载出现损坏。机架的斜撑布局经过受力校核，每一处焊接节点都对应输送过程中的集中载荷位置，避免长期受交变载荷出现焊缝开裂的问题，输送线两侧预留检测元件安装位，可根据产线自动化需求加装到位检测、计数传感器，适配不同自动化等级的生产车间使用。
