三米长工业皮带输送作业台结构设计

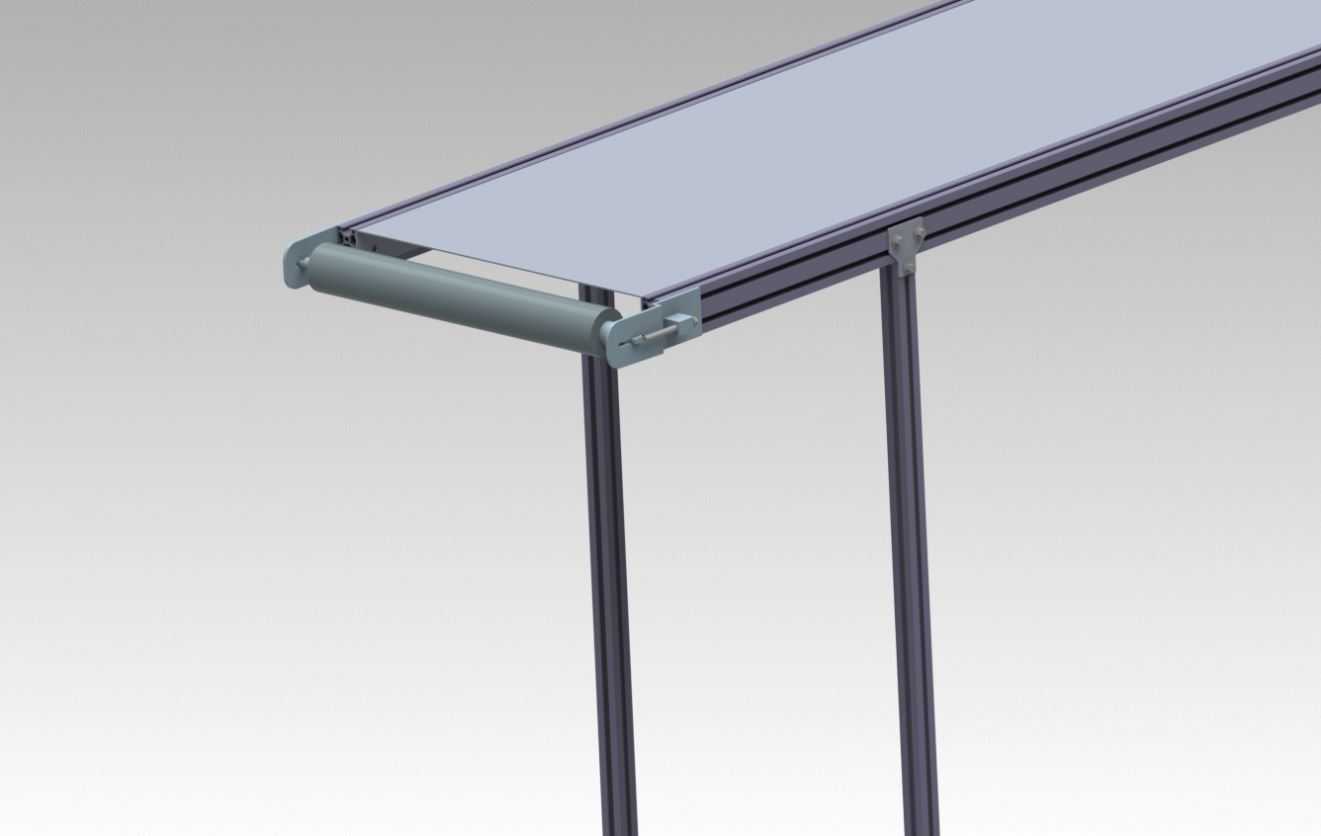

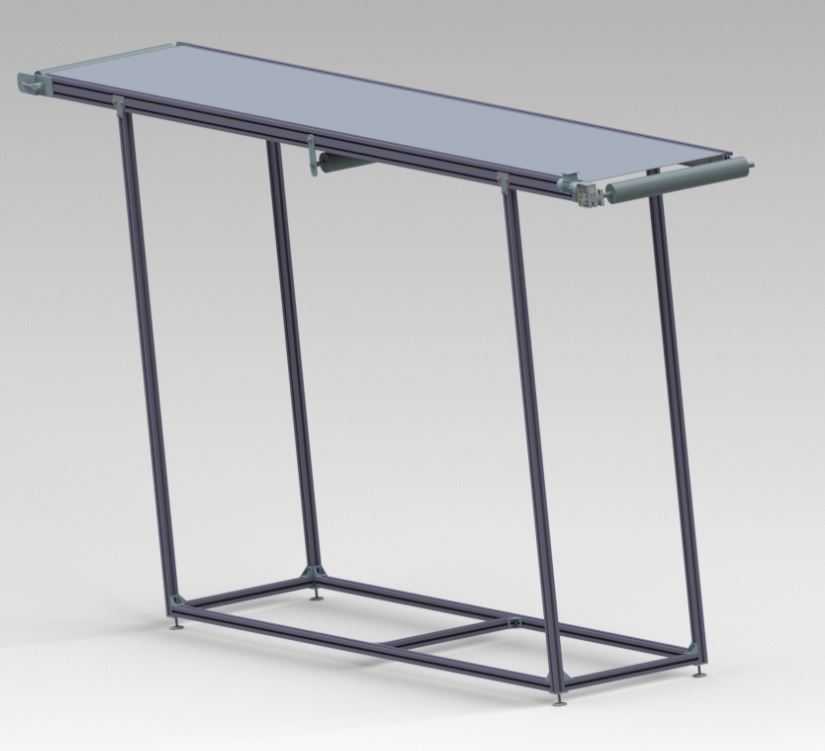

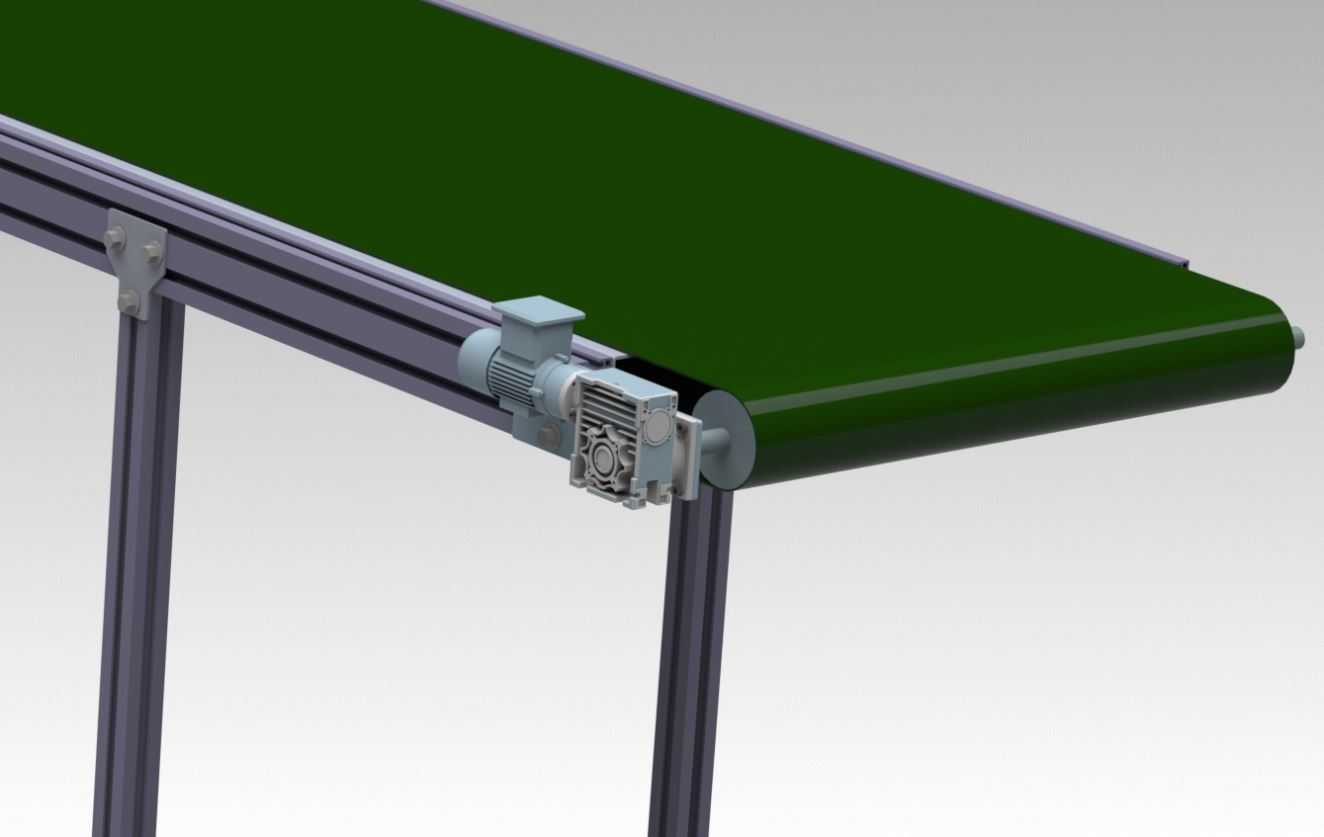

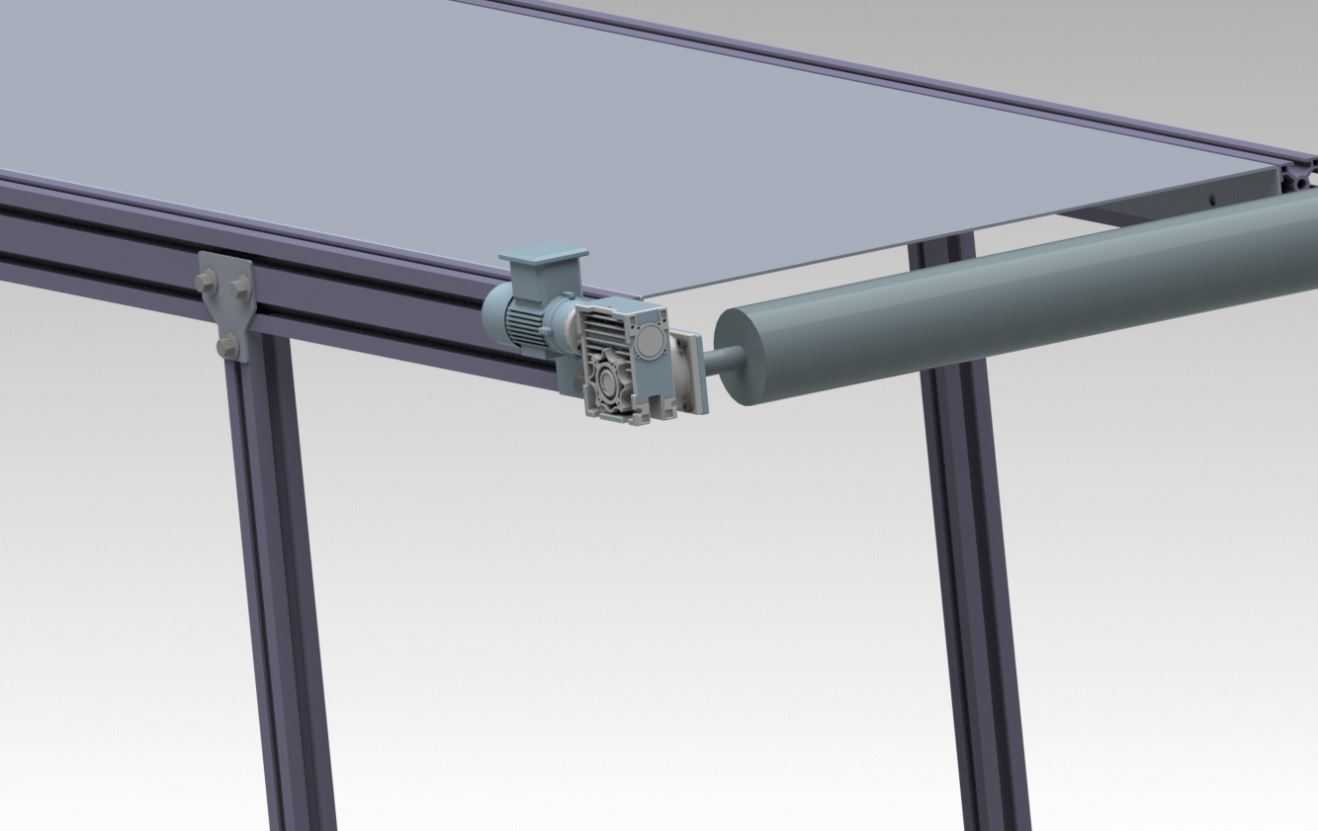

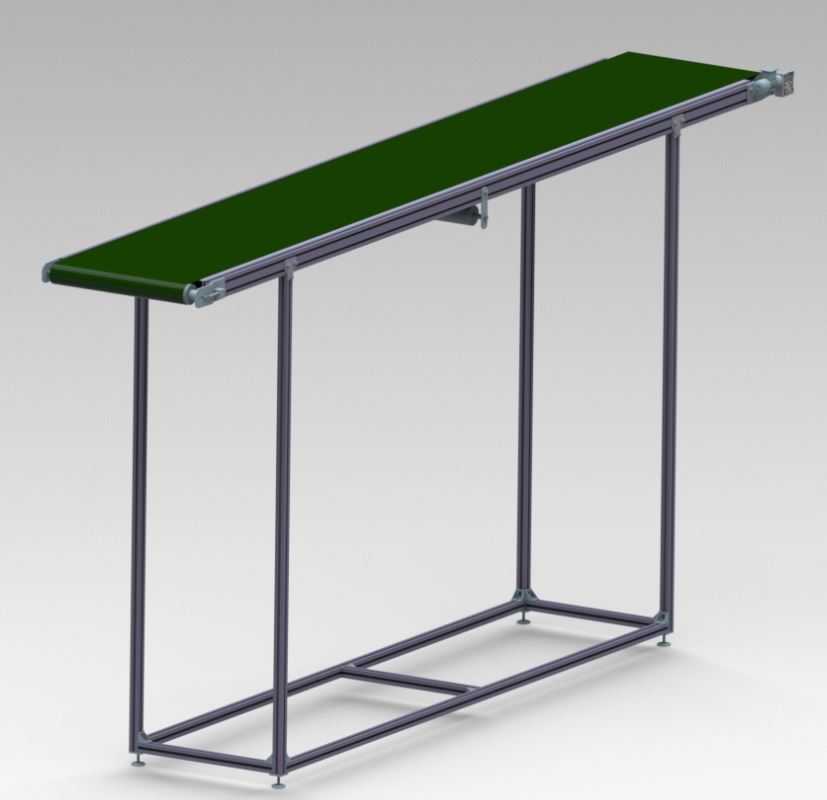

这款皮带输送设备常被布置在电子组装、食品包装、五金件分拣等产线的衔接工位，承担工序间的工件转运任务，也可单独作为人工操作的配套作业台面使用，适配轻工制造领域多数中小尺寸工件的水平输送需求，能有效减少人工搬运转序的无效工时，降低工件周转过程中的磕碰损伤概率。设备采用方管焊接成型的落地式机架结构，底部设置可调脚杯，可在不平整的车间地面完成安装调平，避免机架晃动导致的皮带跑偏问题，机架整体做喷塑防锈处理，适配车间多尘、偶尔有切削液飞溅的作业环境。输送面选用绿色PVC防静电皮带，既满足电子类工件输送的防静电要求，也具备一定的耐磨损、易清洁特性，皮带下方设置承托板，避免较重工件放置后皮带下凹影响输送平稳性。设备配套交流电机与减速器作为驱动单元，可根据产线节拍需求调整输送速度，驱动端设置张紧调节结构，长期使用出现皮带松弛时可快速调整张紧度，无需拆解大量结构件。从安装边界来看，设备整体长度为3000毫米，输送面有效宽度为500毫米，作业面高度为1500毫米，安装时需在设备两端预留至少200毫米的维护空间，用于电机检修、皮带更换等日常维护作业，机架底部的安装 footprint 为长2900毫米、宽480毫米，无需预埋地脚螺栓，放置在硬化地面调平后即可投入使用。设计过程中优先考虑了结构的易维护性，所有转动部位均采用标准件装配，易损件可直接采购通用型号替换，无需单独定制加工；机架的型材选型经过承重校核，在均匀承载50kg工件的工况下，机架形变量控制在1毫米以内，不会出现明显的挠度变形影响输送精度。设备的侧边预留了传感器安装位、工装附件安装槽，可根据实际使用需求加装计数传感器、工件挡停机构、导向护栏等附件，拓展为分拣输送、定位输送等专用功能工位，适配不同行业的个性化使用需求。
