3英寸带螺纹杯形钢丝打磨刷

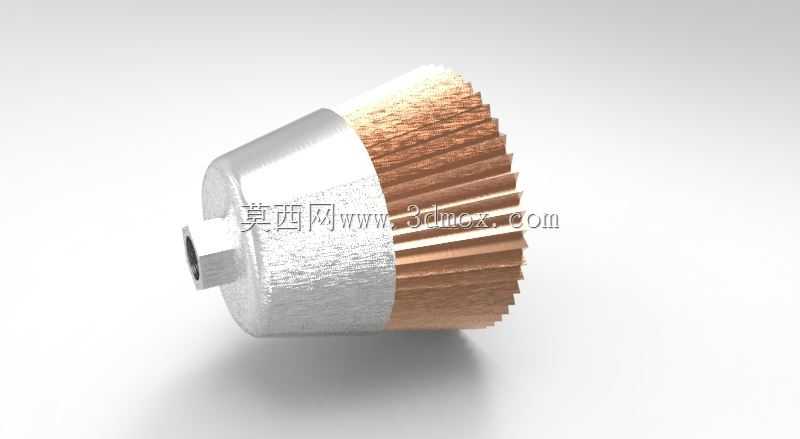

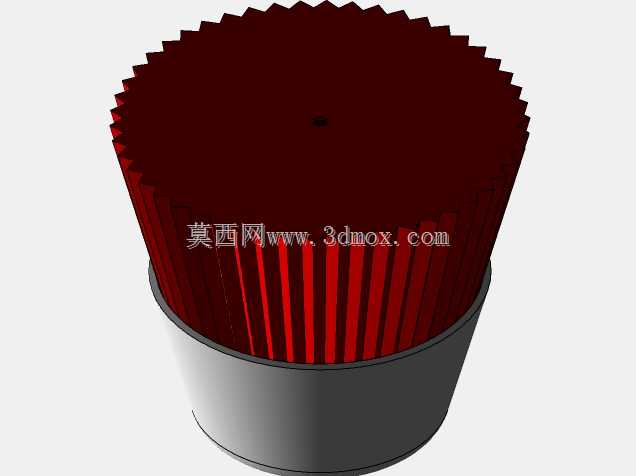

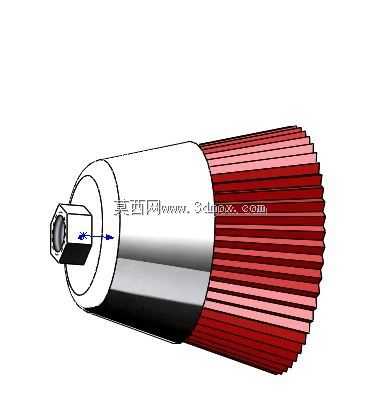

这款杯形钢丝刷是金属表面处理工序中常用的易耗工装配件，在钢结构件焊后处理、铸件清砂、五金件去毛刺、旧漆层清除等场景中应用广泛，常搭配角磨机、直磨机等手持动力工具使用，也可适配专机的打磨工位完成批量工件的表面预处理作业。设计之初优先考虑了作业时的动平衡表现，刷体的金属基座采用阶梯式杯形结构，靠近安装端的柱段做了等壁厚设计，既保证与动力工具输出端的同轴度，也能避免高速旋转时出现偏摆抖动，降低作业时的安全风险。刷丝部分采用密集排布的高碳钢丝，每簇刷丝的植入深度经过反复校核，既保证刷丝在高速旋转打磨时的抓附力，避免作业过程中出现掉丝飞溅的问题，也能让刷丝保持合适的挠性，接触工件表面时既能有效刮除氧化皮、焊渣、飞边毛刺，又不会过度切削工件基体，破坏工件的原有尺寸精度。安装端采用5/8英寸标准螺纹接口，这是手持打磨类动力工具的通用安装规格，可直接适配市面绝大多数角磨机的输出主轴，无需额外配置转换接头，更换时徒手即可完成拆装，能有效减少工装更换的辅助时间。刷体的有效作业直径为3英寸，杯形的开口设计让刷丝的作业接触面呈环形分布，处理平面焊缝、大面氧化层时可以获得均匀的打磨纹理，处理内角、沟槽位置时，刷丝边缘也能深入狭窄区域完成清理，不会像平型刷那样出现边角打磨不到位的问题。基座尾部的六角结构设计，是考虑到刷具长期使用后螺纹可能出现锈死、卡滞的情况，拆装时可以用扳手直接夹持六角部位施加扭矩，避免因无法夹持导致的拆装困难。从建模逻辑来看，整个模型先完成金属基座的回转体特征搭建，再通过圆周阵列完成所有刷丝簇的排布，还原了实物的装配关系，刷丝部分做了分层的长度差处理，模拟实际使用中刷丝自然错落的形态，更贴近真实产品的外观特征，在做打磨工位的设备布局仿真、工装干涉检查时，该模型可以直接导入装配环境，验证刷具与工件、夹具之间的安全距离，避免实际调试时出现碰撞问题。
