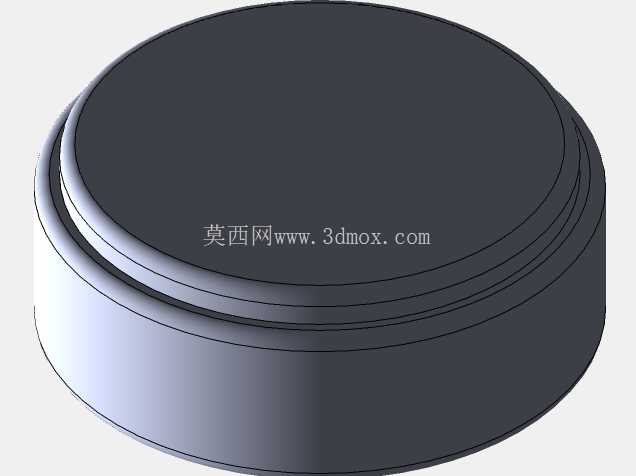

SR936W380规格纽扣式供电元件结构设计

　　在便携电子设备的结构设计环节里，小型化供电元件的选型与适配，往往是决定整机厚度、佩戴/握持舒适度的核心约束条件，SR936W380这类纽扣式供电元件，是当下指针式石英手表、小型智能穿戴配件、微型医疗检测终端里应用占比极高的供电方案。做这类元件的三维结构建模时，首先要锚定实际装配场景的公差要求——手表的后盖与机芯供电仓的配合间隙通常控制在0.05mm以内，模型的外圆柱面直径、总高度尺寸必须严格匹配行业通用的安装边界，不能出现建模尺寸偏差导致的装配干涉，很多新手建模时容易忽略壳体边缘的过渡圆角，实际量产的该类元件，上下端面与圆柱侧壁的衔接处都做了R0.1左右的圆角处理，既可以避免装配时刮伤机芯的绝缘涂层，也能减少电芯在仓内晃动时的边角磕碰损伤。

　　从实际用途来看，这类纽扣供电元件的核心优势是单位体积下的放电稳定性，针对手表这类需要长期低功耗持续运行的设备，其输出电压的波动范围必须控制在极小的区间内，才能保证走时精度不受供电波动影响，所以建模时除了还原外部的装配尺寸，还要考虑内部电芯卷绕结构与外壳的配合余量，外壳采用的是冲压成型的不锈钢薄壁结构，壁厚通常在0.2mm左右，建模时不能把壳体做成实心结构，要预留出内部电芯、绝缘隔膜、密封胶圈的容纳空间，尤其是正极面的凸起接触点，高度差要控制在0.12-0.15mm之间，这个尺寸直接决定了和机芯供电弹片的接触可靠性，过高会顶坏弹片，过低则容易出现接触不良导致的设备断电。

　　设计思路上，这类圆形供电元件的结构完全围绕小型化、高密封性、接触可靠性三个核心目标展开，不同于柱状干电池的端面接触设计，纽扣式元件的负极是整个圆柱侧壁与下端面，建模时要区分开正负极的表面区域，上端面的正极区域有一圈绝缘密封胶圈，这个胶圈的宽度和压缩量是结构设计的关键点，胶圈的截面直径通常在0.18mm左右，装配后压缩量保持在25%-30%，既可以实现IP67级别的密封效果，防止汗液、水汽进入电芯内部造成漏液，也不会因为压缩量过大导致后盖装配困难。很多做穿戴设备结构设计的工程师在选型时，首先会核对这类元件的直径与高度尺寸，SR936W380的直径为9.5mm，总厚度3.6mm，这个尺寸刚好适配大多数常规厚度的石英男表的供电仓，不需要额外调整机芯的布局位置，也不会因为元件过厚导致后盖凸起影响佩戴手感。

　　从安装边界的角度来说，建模时还要考虑元件取放的操作空间，供电仓的内径通常比元件外径大0.2mm左右，预留出镊子夹取的操作间隙，所以模型的外圆柱面要保证足够的圆柱度，不能出现锥度或者椭圆变形，否则会出现装入时卡滞、使用中接触偏移的问题。另外，元件表面的标识区域在建模时也要预留出位置，通常是在上端面正极区域的中心位置，预留直径5mm左右的平面用于印刷型号、极性标识，这个区域不能做曲面或者纹理处理，要保证足够的平面度，避免印刷标识出现模糊脱落的问题。在实际的整机装配流程里，这类纽扣元件是最后装入的部件之一，所以模型的重量参数也要符合设计要求，单枚重量控制在2.2g左右，不会给整机增加过多的负重，对于佩戴在手腕上的手表类产品来说，每0.1g的重量差异都会影响长期佩戴的舒适度。

　　很多结构工程师在做这类元件的三维建模时，容易犯的错误是把侧壁的防滑纹理做的过深，实际量产的该类元件侧壁是光滑的不锈钢表面，不需要额外的防滑结构，因为装配时是用非金属镊子夹取侧壁，光滑表面反而可以减少夹取时对壳体的划伤，也能避免残留的金属碎屑掉入机芯内部造成短路。另外，上下端面的平面度要求也很高，平面度公差要控制在0.02mm以内，保证和弹片的接触面积足够大，减少接触电阻，避免长时间使用后出现接触点氧化导致的电压降过大问题。针对不同的应用场景，这类元件的结构也会做细微调整，比如用于潜水表的型号，会在密封胶圈外侧增加一圈密封焊边，通过激光焊接把上下壳体完全密封，可承受10bar以上的水压，这时候建模就要把焊边的结构还原出来，焊边的宽度在0.3mm左右，焊接后打磨平整，和侧壁保持齐平，不会影响元件的整体尺寸。
